Kapag ang mga automated na kagamitan ay dapat humawak ng maliliit na bahagi sa napakalimitadong espasyo,Mga Short-type na Vacuum Suction Cup ZP2-MUmula saCommamagbigay ng compact at praktikal na vacuum gripping solution. Sa mga diameter ng pad mula φ2 hanggang φ15 mm, isang mababang-profile na istraktura, maraming materyal na pagpipilian, at nababaluktot na mga pagsasaayos ng pag-mount, ang serye ng ZP2-MU ay idinisenyo para sa mga application ng precision handling kung saan ang mga conventional suction cup ay maaaring masyadong malaki o mahirap iposisyon.
Ang mga short-type na Vacuum Suction Cup ZP2-MU ay mga compact flat-type na vacuum pad na binuo para sa maliliit, magaan, at precision na workpiece. Ang kanilang space-saving structure ay ginagawang partikular na angkop ang mga ito para sa napakaraming nakaayos na automation equipment, habang ang mga opsyon sa materyal tulad ng NBR, silicone rubber, urethane rubber, FKM, conductive NBR, at conductive silicone rubber ay nagpapahintulot sa mga inhinyero na pumili ng solusyon ayon sa mga kondisyon ng operating. Sinusuportahan ng serye ang mga diameter ng pad na φ2, φ3.5, φ4, φ5, φ6, φ8, φ10, at φ15 mm, na ginagawa itong angkop para sa electronics, semiconductor, precision assembly, packaging, at iba pang automated handling application.
Talaan ng mga Nilalaman
- Ano ang Mga Short-type na Vacuum Suction Cup ZP2-MU?
- Bakit Mahalaga ang Compact Design sa Automation?
- Ano ang Mga Pangunahing Tampok ng ZP2-MU?
- Anong Mga Pagtutukoy ang Dapat Isaalang-alang ng Mga Mamimili?
- Paano Nakakaapekto sa Pagganap ang Iba't ibang Materyal ng Pad?
- Saan Magagamit ang ZP2-MU Vacuum Suction Cups?
- Paano Dapat Piliin ng mga Inhinyero ang Tamang Modelo?
- Anong mga Benepisyo ang Madadala Nila sa Mga Automated System?
- FAQ Tungkol sa Mga Short-type na Vacuum Suction Cup ZP2-MU
- Bakit Isaalang-alang ang ZP2-MU para sa Iyong Susunod na Automation Project?

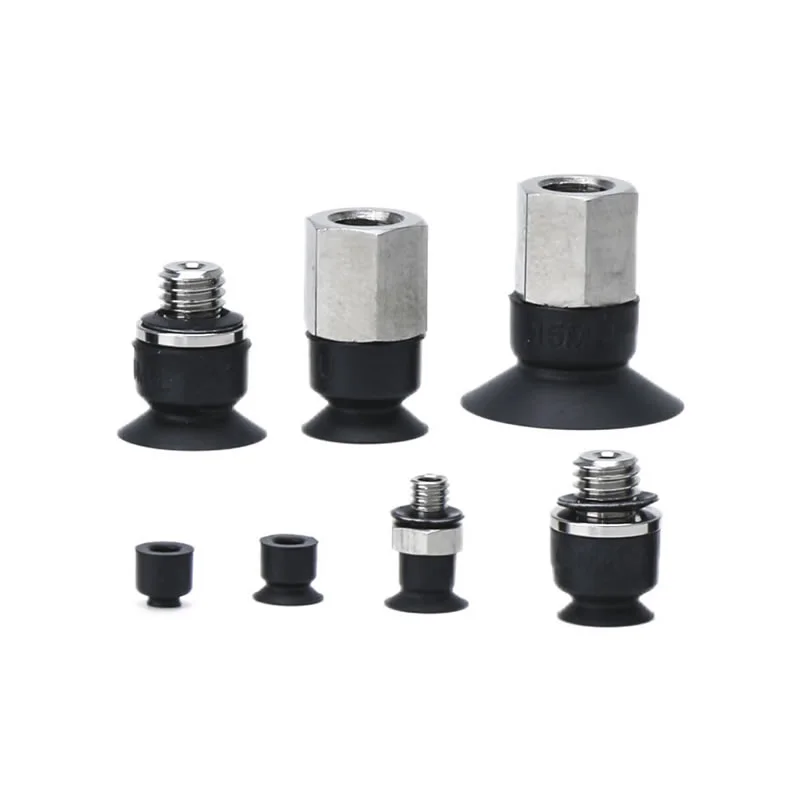

Ano ang Mga Short-type na Vacuum Suction Cup ZP2-MU?
Ang mga short-type na Vacuum Suction Cup na ZP2-MU ay mga flat-type na vacuum pad sa loob ng serye ng ZP2, na partikular na idinisenyo para sa mga application na nangangailangan ng mga compact na dimensyon at maaasahang adsorption. Ayon sa mga detalye ng produkto, ang mga available na diameter ng pad ay mula φ2 mm hanggang φ15 mm, na nagpapahintulot sa mga suction cup na tumanggap ng napakaliit na workpiece.
Ang mababang profile na configuration ay partikular na mahalaga kapag ang magagamit na taas ng pag-install ay pinaghihigpitan. Sa halip na mangailangan ng malaking vertical na pagpupulong, ang maikling istraktura ay nagpapahintulot sa vacuum pad na iposisyon nang mas malapit sa workpiece. Makakatulong ito sa mga taga-disenyo ng kagamitan na lumikha ng mga mas compact na gripper at pahusayin ang accessibility ng maliliit na bahagi.
Sinusuportahan din ng flat contact surface ang malapit na contact sa mga angkop na workpiece. Sa precision pick-and-place operations, ang pagpapanatili ng stable na contact ay mahalaga dahil ang sobrang paggalaw, deformation, o hindi pare-parehong pagpoposisyon ay maaaring makaapekto sa downstream na katumpakan ng assembly.
Para sa karagdagang impormasyon, maaaring suriin ng mga mamimili ang Comma'sMaikling-uri na Vacuum Suction Cups ZP2-MU page ng produktopara sa detalyadong impormasyon ng modelo at mga pagsasaayos ng pag-order.
Bakit Mahalaga ang Compact Design sa Automation?
Ang mga modernong kagamitan sa automation ay nagiging mas compact. Ang mga robot, linear actuator, assembly station, at precision handling system ay kadalasang kailangang magsagawa ng maraming operasyon sa loob ng limitadong working envelope. Sa ganitong mga kapaligiran, ang mga sukat ng bawat bahagi ng pneumatic ay maaaring makaapekto sa pangkalahatang disenyo ng makina.
Ang isang maikling vacuum suction cup ay maaaring magbigay ng ilang praktikal na mga pakinabang:
- Pinababang taas ng pag-install:Ang mababang profile na konstruksyon ay angkop para sa mga pinaghihigpitang patayong espasyo.
- Mas mahusay na accessibility:Maaaring maabot ng mga maliliit na pad ang mga workpiece na matatagpuan sa loob ng mga layout ng siksik na bahagi.
- Compact na disenyo ng gripper:Maramihang maliliit na suction point ay maaaring isama sa isang limitadong lugar.
- Precision handling:Ang mga maliliit na diameter ng pad ay maaaring tumugma sa maliliit na ibabaw ng workpiece nang mas epektibo.
- Flexible na pagsasama ng kagamitan:Pinapasimple ng iba't ibang inlet at thread configuration ang disenyo ng pneumatic system.
Ang mga katangiang ito ay gumagawa ng mga compact na vacuum pad na partikular na nauugnay sa mga tagagawa na gumagawa ng high-speed at high-density na automated na kagamitan sa produksyon.
Ano ang Mga Pangunahing Tampok ng ZP2-MU?
Ang pagganap ng isang vacuum suction cup ay nakasalalay sa higit sa diameter nito. Dapat ding isaalang-alang ng mga inhinyero ang profile nito, materyal, paraan ng koneksyon, mga katangian ng workpiece, at operating environment.
1. Mga ultra-compact na laki ng pad
Available ang mga modelong ZP2-MU sa φ2, φ3.5, φ4, φ5, φ6, φ8, φ10, at φ15 mm na laki. Ang malawak na seleksyon na ito ay ginagawang angkop ang serye para sa mga micro-components at magaan na bahagi.
2. Flat contact structure
Gumagamit ang configuration ng MU ng flat pad na disenyo. Ang istrukturang ito ay inilaan para sa matatag na pakikipag-ugnay sa mga workpiece na angkop ang hugis at makakatulong na mapanatili ang pare-parehong adsorption sa mga paulit-ulit na pick-and-place cycle.
3. Maramihang mga pagpipilian sa materyal
Ang mga gumagamit ay maaaring pumili ng iba't ibang mga materyales ng goma ayon sa temperatura, pagkakalantad sa kemikal, pagsusuot, at mga kinakailangan sa electrostatic. Ginagawa nitong mas madaling ibagay ang pamilya ng produkto kaysa sa isang solong materyal na vacuum pad.
4. Maramihang mga mounting configuration
Sinusuportahan ng serye ang mga opsyon sa koneksyon kabilang ang mga A3 external na thread at H5 o B5 na configuration para sa iba't ibang laki ng pad. Available din ang vertical vacuum inlet arrangement sa pamamagitan ng ZP2-T configurations.
5. Mga opsyon sa conductive para sa mga sensitibong application
Maaaring mapili ang mga opsyon na conductive NBR at conductive silicone rubber kapag mahalaga ang static na kontrol ng kuryente. Ito ay partikular na nauugnay sa mga kapaligiran sa paggawa ng electronics at semiconductor.
Anong Mga Pagtutukoy ang Dapat Isaalang-alang ng Mga Mamimili?
Ang pagpili ng vacuum suction cup ay dapat magsimula sa aktwal na workpiece at configuration ng makina sa halip na piliin lamang ang pinakamaliit na available na modelo. Ang mga sumusunod na detalye ay mahalaga kapag sinusuri ang ZP2-MU para sa isang automation na proyekto.
| Pagtutukoy | Mga Magagamit na Opsyon / Impormasyon | Bakit Ito Mahalaga |
|---|---|---|
| Uri ng Pad | Uri ng MU Flat | Sinusuportahan ang compact at stable contact na may angkop na mga ibabaw |
| Diameter ng Pad | φ2, φ3.5, φ4, φ5, φ6, φ8, φ10, φ15 mm | Nagbibigay-daan sa pagtutugma ng pad sa maliliit na sukat ng workpiece |
| materyal | NBR, Silicone, Urethane, FKM, Conductive NBR, Conductive Silicone | Nagbibigay-daan sa pagbagay sa mga kinakailangan sa temperatura, kemikal, pagsusuot, at static na kontrol |
| Koneksyon | A3, H5, B5 depende sa modelo | Sinusuportahan ang pagsasama sa iba't ibang mga pneumatic na layout |
| Istruktura | Maikling / mababang profile | Kapaki-pakinabang kung saan pinaghihigpitan ang taas ng pag-install |
| Mga Karaniwang Workpiece | Maliit at magaan na mga bahagi | Angkop para sa precision pick-and-place operations |
Paano Nakakaapekto sa Pagganap ang Iba't ibang Materyal ng Pad?
Ang pagpili ng materyal ay isa sa pinakamahalagang desisyon kapag tumutukoy ng vacuum pad. Ang iba't ibang materyales ay nagpapakita ng iba't ibang antas ng paglaban sa temperatura, paglaban sa kemikal, paglaban sa abrasion, at pagiging angkop para sa mga espesyal na kapaligirang pang-industriya.
| materyal | Karaniwang Saklaw ng Temperatura | Angkop na Aplikasyon |
|---|---|---|
| NBR | 0°C hanggang 120°C | Pangkalahatang gawaing pang-industriya, metal plates, veneer at corrugated board |
| Silicone Rubber | -30°C hanggang 200°C | Paghawak ng semiconductor, manipis na workpiece at kagamitang nauugnay sa pagkain |
| Urethan na goma | 0°C hanggang 60°C | Pangkalahatang paghawak ng corrugated board, iron plate at veneer |
| FKM | 0°C hanggang 250°C | Mga application na nauugnay sa kemikal at hinihingi ang mga kapaligiran sa temperatura |
| Conductive NBR | 0°C hanggang 100°C | Mga aplikasyon ng semiconductor na nangangailangan ng static na kontrol ng kuryente |
| Conductive Silicone | -10°C hanggang 200°C | Mga aplikasyon ng semiconductor at electronics na may mga alalahanin sa electrostatic |
Ang aktwal na pagpili ng materyal ay dapat palaging nakabatay sa kumpletong kapaligiran sa pagpapatakbo, kabilang ang ibabaw ng workpiece, temperatura, mga kemikal, kundisyon ng vacuum, at kinakailangang buhay ng serbisyo.
Saan Magagamit ang ZP2-MU Vacuum Suction Cups?
Ang maliliit na sukat at materyal na flexibility ng ZP2-MU ay ginagawang partikular na nauugnay ang serye sa precision automation.
Paggawa ng electronics at semiconductor
Ang maliliit na electronic component ay nangangailangan ng maingat na paghawak dahil ang sobrang mekanikal na puwersa o electrostatic discharge ay maaaring makapinsala sa mga sensitibong produkto. Ang mga opsyon sa conductive silicone at conductive NBR ay maaaring isaalang-alang para sa mga application kung saan ang static na kontrol ay bahagi ng disenyo ng kagamitan.
Precision assembly
Ang mga awtomatikong sistema ng pagpupulong ay madalas na nagmamanipula ng maliliit na plastik, metal, o mga elektronikong bahagi. Ang isang compact suction cup ay makakatulong sa end-of-arm tooling na maabot ang mga workpiece nang hindi nakakasagabal sa mga katabing bahagi.
Pag-aautomat ng packaging
Ang magaan na mga bahagi ng packaging at maliliit na produkto ay maaaring ilipat gamit ang vacuum gripping technology. Maaari ding ayusin ang maramihang maliliit na suction cup upang lumikha ng customized na gripping pattern.
Paghawak ng micro-component
Kapag ang mga workpiece ay ilang milimetro lamang ang laki, ang isang malaking suction pad ay maaaring hindi magbigay ng isang mahusay na lugar sa pakikipag-ugnayan. Ang φ2–φ15 mm na hanay ng ZP2-MU ay nag-aalok ng higit pang mga opsyon para sa pagtutugma ng gripping point sa bahagi.
Paano Dapat Piliin ng mga Inhinyero ang Tamang Modelo?
Ang isang sistematikong proseso ng pagpili ay maaaring mabawasan ang mga problema sa pagsasama at mapabuti ang pagiging maaasahan ng vacuum gripping.
- Sukatin ang magagamit na lugar ng contact.Pumili ng diameter ng pad na ligtas na akma sa nilalayong gripping surface.
- Suriin ang espasyo sa pag-install.Kumpirmahin na ang short-type na istraktura at napiling configuration ng koneksyon ay akma sa gripper.
- Suriin ang materyal ng workpiece.Maaaring makaapekto sa performance ng vacuum ang texture, rigidity, porosity, at kalinisan ng ibabaw.
- Piliin ang naaangkop na materyal na goma.Isaalang-alang ang temperatura, mga kemikal, abrasion, at static na kuryente.
- Kumpirmahin ang koneksyon sa vacuum.Itugma ang A3, H5, B5, o naaangkop na configuration ng adapter sa pneumatic system.
- Subukan ang kumpletong pagpupulong.I-verify ang katatagan ng adsorption, cycle time, katumpakan ng pagpoposisyon, at pag-uugali ng release sa ilalim ng aktwal na mga kondisyon ng operating.
Ang diskarte na ito ay lalong kapaki-pakinabang para sa mga mamimili na naghahanap ng isang tagagawa o tagapagtustos ng China na may kakayahang suportahan ang pasadyang mga kinakailangan sa bahagi ng pneumatic.
Anong mga Benepisyo ang Madadala Nila sa Mga Automated System?
Para sa mga gumagawa ng makina, ang halaga ng isang compact vacuum pad ay hindi lamang ang maliit na sukat nito. Ang tunay na kalamangan nito ay nagmumula sa kung paano nakakatulong ang pagiging compact na iyon sa pangkalahatang sistema ng automation.
- Episyente sa espasyo:Ang maikling konstruksyon ay tumutulong sa mga inhinyero na magtrabaho sa loob ng mga pinaghihigpitang lugar ng pag-install.
- Component compatibility:Maramihang laki ng pad ay tumanggap ng iba't ibang maliliit na workpiece.
- Kakayahang umangkop sa materyal:Maraming pagpipiliang goma ang sumusuporta sa iba't ibang kapaligirang pang-industriya.
- Precision-oriented na paghawak:Ang maliliit na contact surface ay maaaring mas angkop sa mga micro-components.
- Mga opsyon sa static na kontrol:Available ang mga conductive na materyales para sa mga aplikasyon ng electronics at semiconductor.
- Flexibility ng pagsasama:Maaaring gawing simple ng iba't ibang inlet at thread configuration ang disenyo ng kagamitan.
- Bulk production consistency:Para sa mga automated system na gumagamit ng maraming suction cup, mahalaga ang dimensional consistency para sa repeatable gripping performance.
FAQ Tungkol sa Mga Short-type na Vacuum Suction Cup ZP2-MU
Ano ang ibig sabihin ng MU sa serye ng ZP2?
Tinutukoy ng MU ang flat, short-type na configuration sa loob ng ZP2 series. Dinisenyo ito para sa compact installation at precision handling ng maliliit at magaan na workpiece.
Anong mga sukat ang magagamit para sa ZP2-MU?
Kasama sa mga available na diameter ng pad ang φ2, φ3.5, φ4, φ5, φ6, φ8, φ10, at φ15 mm. Ang naaangkop na sukat ay dapat piliin ayon sa mga sukat ng workpiece at magagamit na lugar ng contact.
Aling materyal ang angkop para sa mga aplikasyon ng semiconductor?
Nakalista ang silicone rubber para sa mga application na nauugnay sa semiconductor, habang ang conductive NBR at conductive silicone rubber ay available kapag kinakailangan ang static na kontrol ng kuryente. Ang huling pagpili ay dapat isaalang-alang ang partikular na kapaligiran ng proseso.
Maaari bang gamitin ang ZP2-MU sa mga limitadong espasyo sa pag-install?
Oo. Ang maikli at mababang profile na istraktura nito ay partikular na inilaan para sa mga application kung saan pinaghihigpitan ang taas ng pag-install.
Maaari bang ipasadya ang mga suction cup?
Maaaring i-customize ang mga napiling configuration. Ang mga mamimili ay dapat magbigay ng impormasyon tungkol sa workpiece, kinakailangang diameter ng pad, materyal, configuration ng mounting, direksyon ng vacuum inlet, at operating environment upang masuri ang naaangkop na configuration.
Bakit Isaalang-alang ang ZP2-MU para sa Iyong Susunod na Automation Project?
Ang mga short-type na Vacuum Suction Cup na ZP2-MU ay pinagsasama ang compact construction, maliliit na pad diameter, flexible material selection, at maraming mounting option sa isang praktikal na solusyon para sa precision vacuum handling. Mula sa produksyon ng semiconductor at electronics hanggang sa precision assembly at packaging automation, makakatulong ang serye sa mga machine designer na tugunan ang mga hamon ng maliliit na workpiece at mga pinaghihigpitang espasyo sa pag-install.
Kung naghahanap ka ng mga compact na vacuum suction cup para sa mga automated na kagamitan, sinusuri ang iba't ibang materyales sa pad, o pagbuo ng customized na pneumatic gripping solution,Commamakakatulong sa iyo na matukoy ang angkop na configuration ng ZP2-MU ayon sa iyong mga kinakailangan sa aplikasyon. Para sa pagpili ng modelo, maramihang pagbili, mga naka-customize na solusyon, o mga teknikal na tanong,makipag-ugnayan sa aminpara talakayin ang iyong proyekto at hanapin ang tamang vacuum suction cup solution para sa iyong automation system.
