Ang vacuum suction ay isang pangunahing solusyon para sa "flexible grasping" sa industriyal na automation na may apat na pangunahing bentahe: hindi nakakapinsalang paghawak, kakayahang umangkop sa mga multi-materyal/irregular na workpiece, malinis at proteksyon sa kapaligiran, at flexible na operasyon. Maaari itong iakma sa iba't ibang mga katangian ng industriya ng mga workpiece (manipis/makapal, katumpakan/magaspang, sanitary/standard).

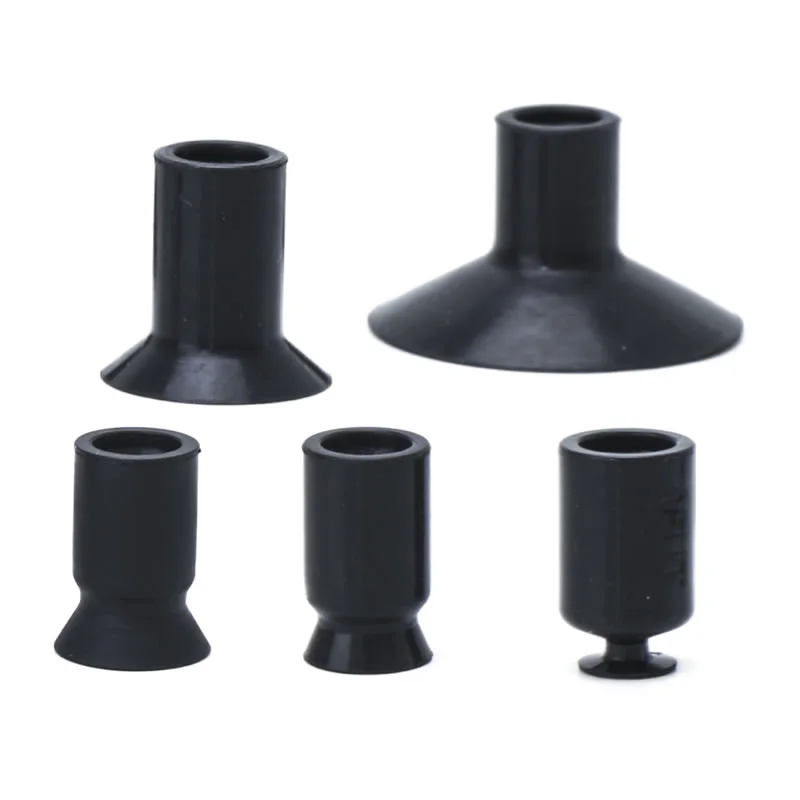

Mga Compact Vacuum Suction Cup ZP2
Bilang isang propesyonal na tagagawa ng China, ang aming pabrika ay nag-aalok ng Customized Compact Vacuum Suction Cups ZP2 (ø6-8) na may rib reinforcement para sa mataas na load-bearing at deformation resistance. Nagbibigay din kami ng ZP2 thin UT series (ø5-20) na may slim skirt para sa walang kulubot na paghawak ng mga marupok na materyales. Nag-iimbak kami ng mga opsyon na anti-static at hindi kinakalawang na asero para sa mga linya ng electronics at lithium na baterya.
I-click at Simulan ang Pinili
》Bumalik sa Impormasyon ng Produkto
Mga Compact Vacuum Suction Cup ZP2
ZP2 Series Compact Vacuum Pad Unit

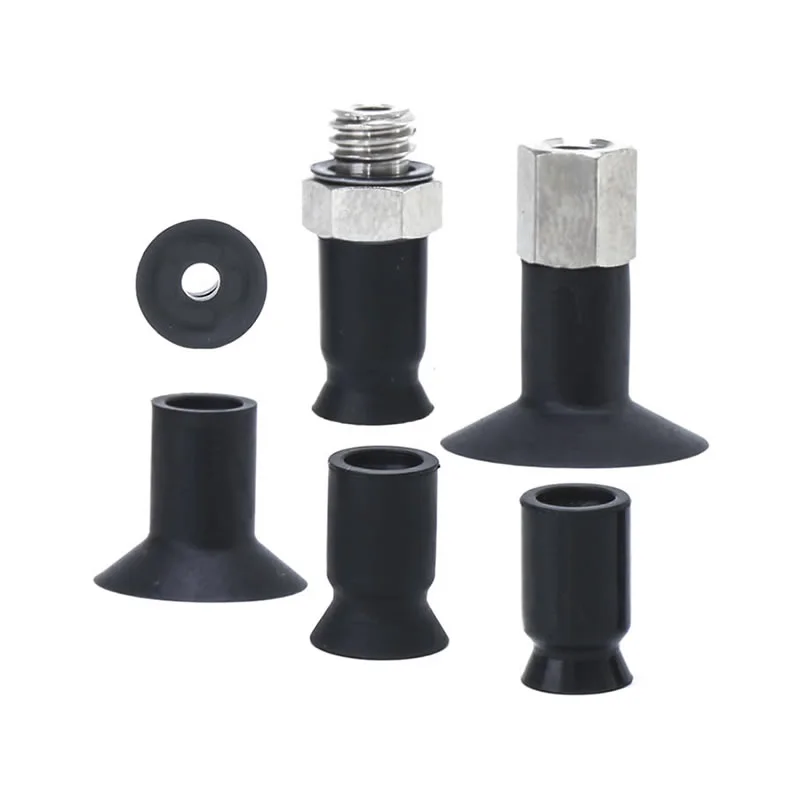

ZP2-T Series na May Adapter Compact Vacuum Pad
Paglalarawan
Paano Mag-order
Mga Detalye / Materyal
Mga aplikasyon
mapagkukunan
Bilang isang nangungunang tagagawa ng China, nag-aalok ang aming pabrika ng mga naka-customize na Compact Vacuum Suction Cups na mga solusyon sa ZP2 na partikular na idinisenyo para sa mga industriyang may katumpakan, na nagtatampok ng mga sumusunod na pangunahing bentahe:
Mataas na Pagganap, Mababang Gastos:Gamit ang isang mature na domestic supply chain, epektibo naming kinokontrol ang mga gastos habang tinitiyak ang pambihirang pagganap ng pagsipsip, sa gayon ay binabawasan ang mga gastos sa pagbili para sa aming mga kliyente.
ZP2 Series High-Load Design:Ang aming Compact Vacuum Suction Cups ZP2 (ø6–8) ay nagtatampok ng kakaibang rib-reinforced na istraktura. Kahit na sa napakaliit na dimensyon, naghahatid sila ng pambihirang pagtutol sa deformation at katatagan ng pagkarga, na ginagawa silang mas pinili para sa paghawak ng manipis na mga sheet ng metal at precision na mga bahagi ng plastik.
ZP2 Thin-Profile UT Series:Partikular na idinisenyo para sa mga flexible na workpiece (ø5–20), ang seryeng ito ay nagtatampok ng ultra-manipis na istraktura ng palda. Ang mababang profile na disenyo na ito ay epektibong pumipigil sa mga marupok na materyales—gaya ng mga manipis na pelikula at vinyl sheet—sa pag-kulubot o pagpapapangit sa panahon ng proseso ng pagsipsip.
Matatag na Supply:Sinusuportahan ng mga mature na proseso ng pagmamanupaktura, gumagamit kami ng mga de-kalidad na materyales (tulad ng silicone) kasabay ng advanced na teknolohiya sa pagpapanatili ng vacuum upang matiyak ang ligtas at matatag na mga operasyon ng gripping; bukod pa rito, ang aming malaking imbentaryo ay nagbibigay-daan para sa mabilis na paghahatid upang matugunan ang mga pangangailangan ng customer.
FAQ
Ano ang iba't ibang uri ng ZP2 pad?
Ang mga Compact Vacuum Suction Cups ZP2 ay nag-aalok ng ilang mga istraktura ng pad upang tumugma sa mga tunay na kondisyon sa pagtatrabaho:
Flat type: para sa makinis, matigas na ibabaw na may matatag na sealing
Flat na may ribs: pinapabuti ang vacuum sealing sa bahagyang magaspang na ibabaw
Uri ng bellows: binabayaran ang mga pagkakaiba sa taas at nagbibigay ng cushioning
Nagbibigay ang Commaelec ng maraming configuration para matiyak ang mas mahusay na akma at performance sa mga automation system.
Anong mga hanay ng laki ang magagamit?
Kasama sa mga karaniwang sukat ang: φ40, φ50, φ63, φ80, φ100, φ125
Mas maliliit na diameter: angkop para sa katumpakan o magaan na mga bahagi
Mas malalaking diameter: mas malakas na pagsipsip para sa mabibigat o malalaking workpiece
Ang pabrika ng Commaelec ay nagpapanatili ng matatag na stock at sumusuporta sa mga customized na laki para sa mga pangangailangang batay sa proyekto.
Paano maihahambing ang mga tasa ng ZP2 sa ZP3 o ZP?
ZP2 series: balanseng disenyo na may mas mataas na tigas at ball joint adaptability, na angkop para sa pangkalahatan hanggang sa mabigat na paggamit
ZP3 series: karaniwang na-optimize para sa mas magaan, mas mabilis na paghawak at mas compact na mga setup
ZP series (standard): mga pangunahing application na may mas simpleng istraktura
Kung ikukumpara sa iba, ang Compact Vacuum Suction Cups ZP2 ay nagbibigay ng mas mahusay na stability sa hindi pantay na ibabaw habang pinapanatili ang flexibility sa pag-install at pagpili ng materyal.
Angkop ba ang mga ito para sa mga maselang bahagi?
Oo, gamit ang tamang configuration:
Gumamit ng malambot na materyales tulad ng silicone para sa banayad na pakikipag-ugnay
Pumili ng mga bellow o cushioned na uri upang mabawasan ang puwersa ng epekto
Ang mga opsyonal na buffering mount ay nakakatulong na protektahan ang mga marupok na ibabaw gaya ng salamin o mga bahaging pinahiran
Paano Mag-order
- 8 uri ng ø6 hanggang ø20 ay idinagdag.
- C: Para sa mga workpiece na madaling ma-deform. Ang mga workpiece ay madaling matanggal salamat sa mga tadyang.
- UT: Para sa adsorption ng malambot na mga piraso ng trabaho tulad ng manipis na sheet o vinyl. Ang wrinkling o deformation sa panahon ng adsorption ay nabawasan.
- Naaangkop para sa adaptor ng serye ng ZP.
|
③ Uri ng pad
② Pad diameter(mm)
|
05 | 06 | B06 | 07 | B08 | 11 | 14 | 18 | 20 | |
| ø5 | ø6 | ø6 | ø7 | ø8 | ø11 | ø14 | ø18 | ø20 | ||
| C | Flat Type na may Ribs | — | — | ● | ● | ● | — | — | — | — |
| UT | Uri ng Manipis na Flat | ● | ● | — | — | — | ● | ● | ● | ● |
| ④Materyal | |
| N | NBR |
| S | Silicone na goma |
| U | Urethane na goma |
| F | FKM |
| GN | Conductive NBR |
| GS | Conductive silicone goma |
Ang berdeng simbolo ay naka-customize na mga modelo.
| Mga Dimensyon ng Pag-mount ng Adapter | |
| Kung ang isang adaptor ay gagawin ng customer, idisenyo ang adaptor na may mga sukat na ipinapakita nang tama. |
|
Mga Dimensyon(mm)
Ang berdeng simbolo ay naka-customize na mga modelo.
HT
Manipis na Flat na May Uri ng Tadyang
| Modelo | øA | øB | |||
|
② Pad dia. |
③ Pad uri |
④ Pad materyal |
|||
| ZP2 | B06 | C | N | 6 | 7 |
| S | |||||
| 07 | U | 7 | 8 | ||
| F | |||||
| B08 | GN | 8 | 9 | ||
| GS | |||||
Modelo para sanggunian: ZP2-B06CGN
HT
Manipis na Flat na May Uri ng Tadyang
| Modelo | øA | øB | øC | Y | |||
|
② Pad dia. |
③ Pad uri |
④ Pad materyal |
|||||
| ZP2 | 05 | UT | N | 5 | — | 1.2 | 0.3 |
| 06 | S | 6 | 0.8 | ||||
| 11 | U | 11.5 | 12.5 | 2.5 | 1.2 | ||
| 14 | F | 14.5 | 15.5 | 1.5 | |||
| 18 | GN | 18 | 19 | ||||
| 20 | GS | 20 | 21 | 1.8 | |||
Modelo para sanggunian: ZP2-05UTN
Mga pagtutukoy
| Lock ring/ Uri ng pad | Diametro/mga sukat ng pad | Aplikasyon | ||||||||||||||||
| 2×4 | 3.5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Walang Lock Ring | Uri ng Flat (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Para sa mga workpiece na may flat at undeformed surface |
| Uri ng Oval (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Para sa mga workpiece na may mga limitasyon sa adsorptionsurface | |
| Uri ng Manipis na Flat (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Para sa malambot na workpiece tulad ng manipis na mga sheet o vinyl. Maaaring mabawasan ang wrinkling o deformation sa panahon ng adsorption. | |
| Uri ng Manipis na Flat kasama si Ribs (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Para sa malambot na workpiece tulad ng manipis na mga sheet o vinyl. Ang mga workpiece ay madaling matanggal salamat sa mga tadyang | |
| Uri ng Bellows (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Para sa paggamit kung saan walang espasyo para sa isang buffer o para sa mga workpiece na may mga hilig na ibabaw | |
| Gamit ang Lock Ring | Uri ng Flat (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Para sa mga workpiece na may flat at undeformed surface |
| Uri ng Flat kasama si Ribs (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Para sa mga workpiece na madaling ma-deform. Ang mga workpiece ay madaling matanggal salamat sa mga tadyang | |
| Uri ng Bellows (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Para sa paggamit kung saan walang espasyo para sa isang buffer o para sa mga workpiece na may mga hilig na ibabaw | |
| Malalim na Uri (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Para sa mga workpiece na may mga curved surface o para sa spherical workpieces | |
Materyal at Katangian ng Pad
⚪:Kaunti o walang impluwensya △:Maaaring gamitin depende sa mga kondisyon X:Hindi angkop
|
materyal
Mga katangian
|
Simbolo | Durometer HS (±5°) |
Kulay ng goma |
Nagpapatakbo temperatura saklaw (°C) |
Langis paglaban gasolina |
Langis paglaban benzol |
Base paglaban |
Acid paglaban |
Weatherability | Ozone paglaban |
Abrasyon paglaban |
Hindi tinatablan ng tubig | Solvent paglaban (Benzene, toluene) |
Aplikasyon |
| NBR | N | 50 | Itim | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Paglipat ng pangkalahatang gawain, Corrugated board, Veneer plate, Iron plate at iba pa |
| Silicone na goma | S | 45 ~ 50 | Puti | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Pag-alis mula sa die-casting, Manipis na trabaho, Food processor |
| Urethane na goma | U | 50 ~ 60 | kayumanggi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Corrugated board, Iron plate, Veneer plate |
| FKM | F | 60 | Itim | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Gawaing kemikal |
| Conductive NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pangkalahatang gawain ng semiconductor (Static electricity resistance) | |
| Conductive silicone rubbe | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (Static na kuryente) |
Ang talahanayan sa itaas ay sumasaklaw lamang sa mga pangkalahatang katangian ng paksang materyales na goma. Ang asul na simbolo ay mga customized na modelo.
Application outline ng mga bahagi ng pneumatic (vacuum suction cup) sa iba't ibang larangan ng industriya
I. Mga pangunahing lakas
II. Pagkuha ng mga aplikasyon ayon sa industriya
A. Medisina at industriyang medikal
A.1: Mga pangunahing kinakailangan:Malinis at walang polusyon (FDA/GMP compliant), banayad at hindi nakakapinsala, at pag-iwas sa cross-contamination
A.2 Mga pangunahing senaryo:
1. Pharmaceutical packaging: bote ng gamot / pharmaceutical plate / infusion bag pickup (food grade silicone suction cup, walang particle shedding)
2. Pagpupulong ng medikal na aparato: mga instrumentong pang-opera/mga medikal na catheter/mga piraso ng paghawak ng prosthesis (nababagay na negatibong presyon, proteksyon sa pagpapapangit)
3. Biological laboratory: petri dish/centrifuge tube/reagent card transfer (chemical resistant, sterile compatible)
B. Industriya ng electronics at semiconductor
B.1 Mga pangunahing kinakailangan:anti-static (10⁶-10¹¹Ω), precision positioning (error ≤0.01mm), scratch resistance
B.2 Mga pangunahing senaryo:
1. Chip/Semiconductor: paghawak ng wafer, chip packaging (porous ceramic/anti-static silicone suction cup, pare-parehong negatibong pressure para maiwasan ang pagkalagot)
2. PCB/Mga Component: Flexible na PCB, micro component (0402 resistors) na naka-mount sa ibabaw (manipis na silicone/gel/micro suction cup para maiwasan ang kulubot/punit)
3. Display: LCD/OLED panel, touch glass grab (mataas na transparent na materyal, walang mantsa at gasgas)
C. Industriya ng sasakyan at mga piyesa ng sasakyan
C.1 Mga pangunahing kinakailangan:malaking suction (solong suction disk ≥500N), multi-specification adaptation (metal/plastic/glass), non-slip
C.2 Mga pangunahing senaryo:
4. Paggawa ng katawan: steel plate / door frame handling welding (malaking diameter na goma / multi-suction cup array, anti-slip texture)
5. Salamin / Panloob: Pag-install ng windscreen, paglilipat ng ibabaw ng upuan sa balat (mga silicone na lumalaban sa temperatura / mga tasa ng pagsipsip ng espongha, proteksyon sa pagpapapangit)
6. Mga Bahagi: engine cylinder body / gearbox housing grab (vacuum + mechanical lock, anti-fall)
D. Industriya ng pagkain at packaging
D.1 Mga pangunahing kinakailangan:Food grade material (FDA certified), madaling linisin, lumalaban sa crush
D.2 Mga pangunahing senaryo:
1. Paghawak ng pagkain: mga inihurnong pagkain / sariwang karne / pag-uuri ng prutas (mababa ang suction na sponge suction cup, walang amoy at madaling hugasan)
2. Packaging automation: pagbubukas ng packaging bag, sterile carton molding (static elimination/ multi-point suction, angkop para sa manipis/hard packaging)
E. Logistics at warehousing industriya
E.1 Mga pangunahing kinakailangan:mahusay na pagbagay (multiple specifications ng mga kalakal), stable pressure, anti-fall
E.2 Mga pangunahing senaryo:
1. Paghawak ng karton: pag-uuri ng karton ng e-commerce (naaayos na hanay ng pagsipsip, presyon ng vacuum)
2. Plate/roll: Wood board/plastic film roll transfer (mahabang strip/annular suction cup, pare-parehong adsorption para maiwasan ang offset)
F. Bagong enerhiya at mga espesyal na industriya
F.1 Bagong enerhiya (lithium na baterya/pv):
1. Lithium battery plate (anti-static porous suction cup, anti-dust), photovoltaic glass (malaking suction silicone suction cup, walang scratch)
F.2 Paglimbag at papel
1. Pagkuha ng papel/naka-print na bagay (absorbent paper material, bahagyang negatibong pressure para maiwasan ang pagkapunit at kontaminasyon ng tinta)
III. Buod ng core adaptation logic
| Mga katangian ng workpiece | Programa sa adaptasyon ng pipette | Mga kaukulang senaryo sa industriya |
| Manipis / Marupok / Precision | Silicone/ceramic na materyal, micro negatibong presyon, micro suction nozzle | Mga elektronikong semiconductors, mga parmasyutiko |
| Mabibigat na bagay / Malaking sukat | Materyal na goma, malaking diameter ng suction cup, multi-suction cup array | Mga sasakyan, mga panel ng logistik |
| Kalusugan/Pag-iwas sa polusyon | Food/medical grade silicone, madaling linisin ang istraktura | Gamot, pagkain |
| Malambot / hindi regular na mga ibabaw | Sponge material, deformable suction cup | Mga interior ng kotse, pagkain |
| Mga kinakailangan sa antistatic | Antistatic silicone, tinulungan ng ion wind | elektronikong semi-conductor |
Manual sa Pag-install
PDF Download
Babala +Pag-iingat （Basahin Bago Gamitin）
PDF Download
