Ang vacuum suction ay isang pangunahing solusyon para sa "flexible grasping" sa industriyal na automation na may apat na pangunahing bentahe: hindi nakakapinsalang paghawak, kakayahang umangkop sa mga multi-materyal/irregular na workpiece, malinis at proteksyon sa kapaligiran, at flexible na operasyon. Maaari itong iakma sa iba't ibang mga katangian ng industriya ng mga workpiece (manipis/makapal, katumpakan/magaspang, sanitary/standard).
Mga Mini Bellow na Vacuum Suction Cup ZP2-ZJ
Humanap ng malaking seleksyon ng Mini Bellows Vacuum Suction Cups ZP2-ZJ mula sa China sa Zhejiang Comma Electric Co., Ltd. Nagtatampok ang mga unit na ito ng disenyo ng accordion-style bellows: apat na partikular na laki (φ2mm, φ4mm, φ5mm, at φ6mm) ay gumagamit ng 1.5-bellows na istraktura, (φ5mm, φ2mm) φ30mm, φ40mm, at φ46mm) ay gumagamit ng 4.5-bellows na istraktura. Lahat ng mga suction cup sa seryeng ito ay ginawa gamit ang mataas na kalidad na mga materyales na goma at silicone, na may mga espesyal na opsyon sa materyal—gaya ng mga anti-static na variant—ay available din.
I-click at Simulan ang Pinili
》Bumalik sa Impormasyon ng Produkto

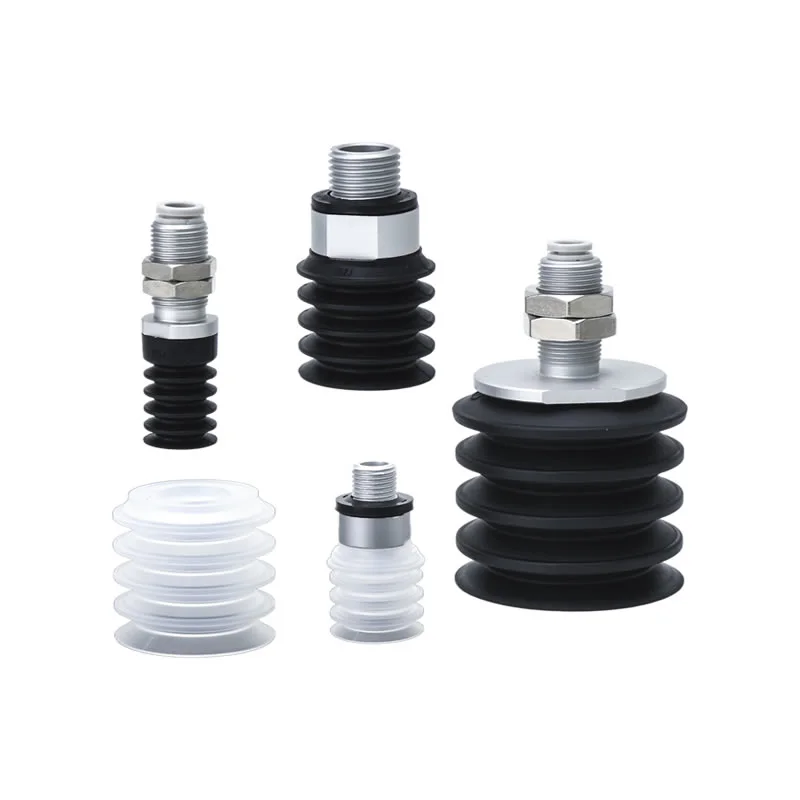

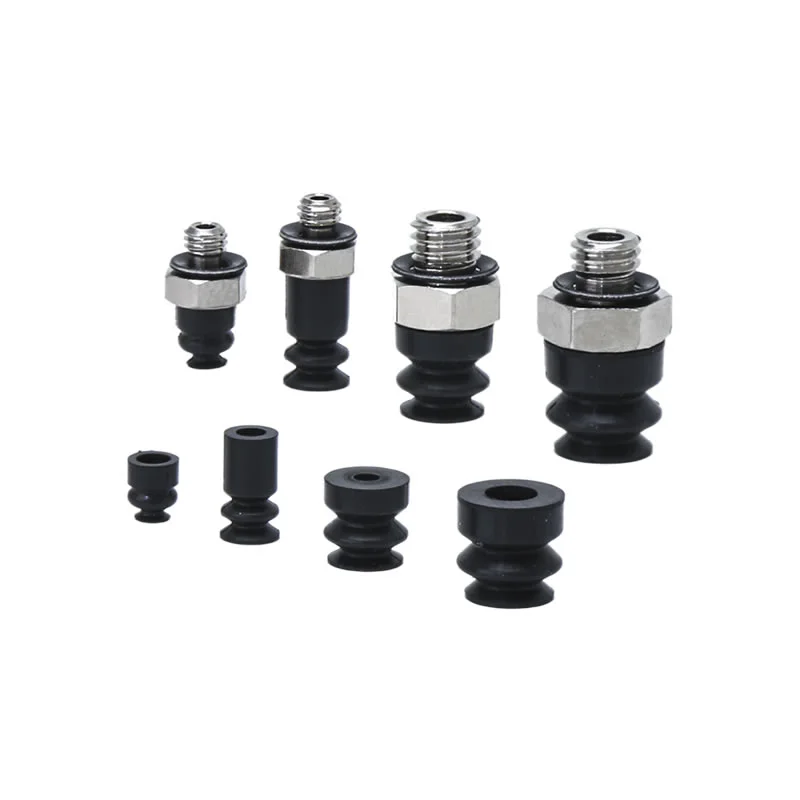

Mga Mini Bellow na Vacuum Suction Cup ZP2-ZJ
ZP2 Series Bellows Vacuum Pad Unit
ZP2-T Series na May Adapter Bellows Vacuum Pad
Paglalarawan
Paano Mag-order
Mga Detalye / Materyal
Mga aplikasyon
mapagkukunan
Ang Commaelec ang nangungunang tagagawa, ang Mini Bellows Vacuum Suction Cups ZP2-ZJ ay isang mainam na solusyon para sa tumpak at matatag na paghawak sa mga compact, high-efficiency na pang-industriyang kapaligiran.
Ano ang mga pangunahing tampok ng ZP2-ZJ pad?
Istraktura ng Bellows
Disenyong istilong akordyon na may mga configuration na 1.5-layer (φ2–φ6) at 4.5-layer (φ15–φ46)
Ang mga flexible pleat ay umaangkop sa hindi pantay, hubog, o hilig na ibabaw ng workpiece
Built-in na kompensasyon para sa mga paglihis ng taas at anggulo, na binabawasan ang mga error sa pagpoposisyon
Inaalis ang pangangailangan para sa karagdagang buffer space, perpekto para sa mga compact na layout ng kagamitan
Mga Pagpipilian sa Materyal
NBR:cost-effective at wear-resistant para sa mga pangkalahatang aplikasyon
Silicone:angkop para sa mataas na temperatura at malinis na kapaligiran
Mga customized na materyales (hal., anti-static) para sa electronics at mga sensitibong industriya
Tinitiyak ng kuwit ang matatag na kalidad ng materyal at pare-parehong pagganap sa mga batch
Mataas na Pagganap
Malakas at matatag na pagsipsip kahit sa hindi regular o nakatagilid na ibabaw
Binabawasan ang panganib ng detatsment kumpara sa mga nakasanayang flat cup
Mature na vacuum sealing at pressure-holding technology para sa maaasahang operasyon
Sinusuportahan ng China Mini Bellows Vacuum Suction Cups ZP2-ZJ Manufacturer advantages:kahusayan sa gastos, magkakaibang modelo, at matatag na supply chain
Paano Pumili ng Tamang Mga Mini Bellow na Vacuum Suction Cup na ZP2-ZJ
Ang pagpili ng tamang Mini Bellows Vacuum Suction Cups ZP2-ZJ ay depende sa iyong aktwal na kondisyon sa pagtatrabaho. Tumutok sa mga sumusunod na praktikal na salik:
1. Hugis at Ibabaw ng Workpiece
Mga hindi pantay / hubog na ibabaw → pumili ng higit pang mga bellow layer (4.5-layer) para sa mas mahusay na flexibility
Maliit, bahagyang hindi pantay na mga bahagi → 1.5-layer ay sapat at mas matatag
Ang istraktura ng bellows ay tumutulong sa pagpunan ng mga pagkakaiba sa anggulo at taas sa panahon ng paghawak
2. Laki at Timbang ng Workpiece
Maliit/magaan na bahagi → φ2–φ6
Mas malaki o mas mabibigat na bahagi → φ15–φ46
Ang mas malalaking diameter ay nagbibigay ng mas malakas na puwersa ng pagsipsip at mas mahusay na katatagan
3. Kapaligiran sa Paggawa
Normal na kundisyon → NBR (cost-effective)
Mataas na temperatura / malinis na kapaligiran → silicone
Mga elektroniko / sensitibong bahagi → anti-static na materyales
Sinusuportahan ng kuwit ang materyal na pagpapasadya upang tumugma sa mga partikular na pangangailangan ng industriya
4. Equipment Space at Layout
Ang mga compact automation system → Ang ZP2-ZJ ay perpekto dahil hindi na kailangan ng dagdag na buffer space
Tiyaking tumutugma ang taas ng tasa at stroke sa disenyo ng iyong makina
Suriin ang pagiging tugma sa umiiral na mga mounting at vacuum system
5. Paghawak ng Bilis at Katumpakan
High-speed pick-and-place → mas maliliit na tasa na may mabilis na pagtugon
Kinakailangan ang katumpakan na pagpoposisyon → pumili ng naaangkop na mga layer ng bellow upang mabawasan ang hindi pagkakapantay-pantay
6. Mga Kinakailangan sa Katatagan
Kung ang mga workpiece ay nakatagilid o hindi pare-parehong nakaposisyon, unahin ang:
Multi-layer bellows
Mas malaking contact area
Pinapabuti nito ang sealing at binabawasan ang pagkabigo ng pagsipsip
Praktikal na Tip sa Pagpili
Kung hindi ka sigurado, magsimula sa:
Katamtamang laki (hal., φ15–φ30)
Silicone o NBR na materyal
1.5-layer para sa pangkalahatang paggamit / 4.5-layer para sa mga kumplikadong surface
Pagkatapos ay i-optimize batay sa tunay na pagganap ng pagsubok.

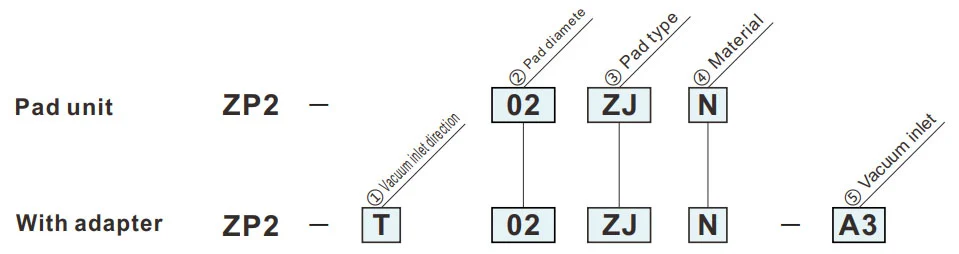

Paano Mag-order
- Para sa paggamit kung saan walang puwang para sa buffer (uri ng tagsibol).
- Mga piraso ng trabaho na may hilig na ibabaw ng adsorption.
| ①Vacuum inlet na direksyon | |
| T | Patayo |
| ③Uri ng pad | |
| ZJ | Mga bubuyog |
|
⑤ Vacuum na pumapasok
② Pad diameter(mm)
|
02 | 04 | 05 | 06 | |
| ø2 | ø4 | ø5 | ø6 | ||
| A3 | M3x0.5(Lalaki) | ● | ● | — | — |
| A5 | M5x0.8(Lalaki) | — | — | ● | ● |
| ④Materyal | |
| N | NBR |
| S | Silicone na goma |
| U | Urethane na goma |
| F | FKM |
| GN | Conductive NBR |
| GS | Conductive silicone goma |
Ang berdeng simbolo ay naka-customize na mga modelo.

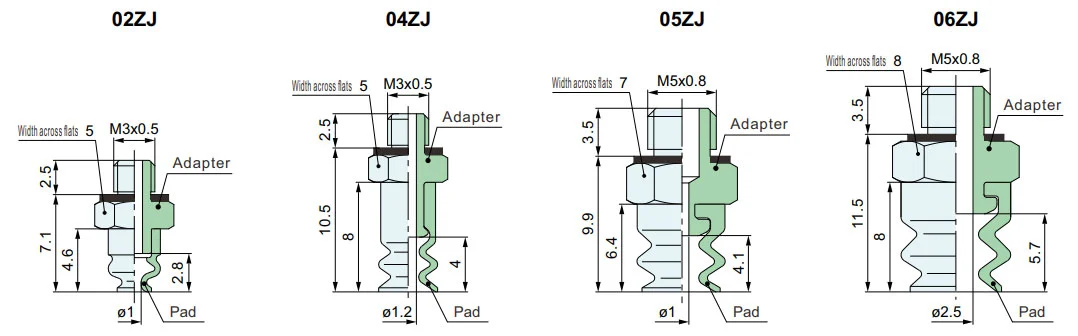

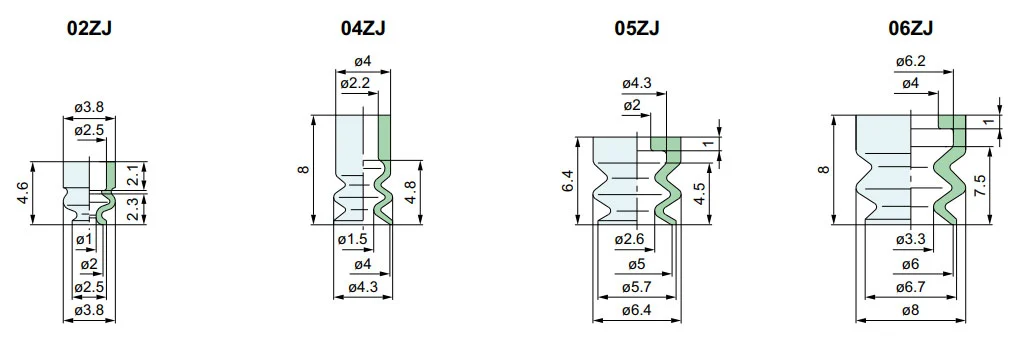

Mga Dimensyon(mm)
Ang berdeng simbolo ay naka-customize na mga modelo.
ZJ
Mga bubuyog
| Modelo | |||
|
② Pad dia. |
③ Pad uri |
④ Pad materyal |
|
| ZP2 | 02 | ZJ |
N S U F GN GS |
| 04 | |||
| 05 | |||
| 06 | |||
Modelo para sanggunian: ZP2-02ZJS
ZP2-T
Patayo
| Modelo | Adapter | |||||
|
① Vacuum direksyon ng pumapasok |
② Pad dia. |
③ Pad uri |
④ Pad materyal |
⑤ Vacuum pumapasok |
||
| ZP2 | T | 02 | ZJ |
N S U F GN GS |
A3 | ZP2A-T02ZJ-A3 |
| 04 | ZP2A-T04ZJ-A3 | |||||
| 05 | A5 | ZP2A-T05ZJ-A5 | ||||
| 06 | ZP2A-T06ZJ-A5 | |||||
Modelo para sanggunian: ZP2-T04ZJGS-A3
Materyal at Katangian ng Pad
⚪:Kaunti o walang impluwensya △:Maaaring gamitin depende sa mga kondisyon X:Hindi angkop
|
materyal
Mga katangian
|
Simbolo | Durometer HS (±5°) |
Kulay ng goma |
Nagpapatakbo temperatura saklaw (°C) |
Langis paglaban gasolina |
Langis paglaban benzol |
Base paglaban |
Acid paglaban |
Weatherability | Ozone paglaban |
Abrasyon paglaban |
Hindi tinatablan ng tubig | Solvent paglaban (Benzene, toluene) |
Aplikasyon |
| NBR | N | 50 | Itim | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Paglipat ng pangkalahatang gawain, Corrugated board, Veneer plate, Iron plate at iba pa |
| Silicone na goma | S | 45 ~ 50 | Puti | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Pag-alis mula sa die-casting, Manipis na trabaho, Food processor |
| Urethane na goma | U | 50 ~ 60 | kayumanggi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Corrugated board, Iron plate, Veneer plate |
| FKM | F | 60 | Itim | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Gawaing kemikal |
| Conductive NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pangkalahatang gawain ng semiconductor (Static electricity resistance) | |
| Conductive silicone rubbe | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (Static na kuryente) |
Ang talahanayan sa itaas ay sumasaklaw lamang sa mga pangkalahatang katangian ng paksang materyales na goma. Ang asul na simbolo ay mga customized na modelo.
Application outline ng mga bahagi ng pneumatic (vacuum suction cup) sa iba't ibang larangan ng industriya
I. Mga pangunahing lakas
II. Pagkuha ng mga aplikasyon ayon sa industriya
A. Medisina at industriyang medikal
A.1: Mga pangunahing kinakailangan:Malinis at walang polusyon (FDA/GMP compliant), banayad at hindi nakakapinsala, at pag-iwas sa cross-contamination
A.2 Mga pangunahing senaryo:
1. Pharmaceutical packaging: bote ng gamot / pharmaceutical plate / infusion bag pickup (food grade silicone suction cup, walang particle shedding)
2. Pagpupulong ng medikal na aparato: mga instrumentong pang-opera/mga medikal na catheter/mga piraso ng paghawak ng prosthesis (nababagay na negatibong presyon, proteksyon sa pagpapapangit)
3. Biological laboratory: petri dish/centrifuge tube/reagent card transfer (chemical resistant, sterile compatible)
B. Industriya ng electronics at semiconductor
B.1 Mga pangunahing kinakailangan:anti-static (10⁶-10¹¹Ω), precision positioning (error ≤0.01mm), scratch resistance
B.2 Mga pangunahing senaryo:
1. Chip/Semiconductor: paghawak ng wafer, chip packaging (porous ceramic/anti-static silicone suction cup, pare-parehong negatibong pressure para maiwasan ang pagkalagot)
2. PCB/Mga Component: Flexible na PCB, micro component (0402 resistors) na naka-mount sa ibabaw (manipis na silicone/gel/micro suction cup para maiwasan ang kulubot/punit)
3. Display: LCD/OLED panel, touch glass grab (mataas na transparent na materyal, walang mantsa at gasgas)
C. Industriya ng sasakyan at mga piyesa ng sasakyan
C.1 Mga pangunahing kinakailangan:malaking suction (solong suction disk ≥500N), multi-specification adaptation (metal/plastic/glass), non-slip
C.2 Mga pangunahing senaryo:
4. Paggawa ng katawan: steel plate / door frame handling welding (malaking diameter na goma / multi-suction cup array, anti-slip texture)
5. Salamin / Panloob: Pag-install ng windscreen, paglilipat ng ibabaw ng upuan sa balat (mga silicone na lumalaban sa temperatura / mga tasa ng pagsipsip ng espongha, proteksyon sa pagpapapangit)
6. Mga Bahagi: engine cylinder body / gearbox housing grab (vacuum + mechanical lock, anti-fall)
D. Industriya ng pagkain at packaging
D.1 Mga pangunahing kinakailangan:Food grade material (FDA certified), madaling linisin, lumalaban sa crush
D.2 Mga pangunahing senaryo:
1. Paghawak ng pagkain: mga inihurnong pagkain / sariwang karne / pag-uuri ng prutas (mababa ang suction na sponge suction cup, walang amoy at madaling hugasan)
2. Packaging automation: pagbubukas ng packaging bag, sterile carton molding (static elimination/ multi-point suction, angkop para sa manipis/hard packaging)
E. Logistics at warehousing industriya
E.1 Mga pangunahing kinakailangan:mahusay na pagbagay (multiple specifications ng mga kalakal), stable pressure, anti-fall
E.2 Mga pangunahing senaryo:
1. Paghawak ng karton: pag-uuri ng karton ng e-commerce (naaayos na hanay ng pagsipsip, presyon ng vacuum)
2. Plate/roll: Wood board/plastic film roll transfer (mahabang strip/annular suction cup, pare-parehong adsorption para maiwasan ang offset)
F. Bagong enerhiya at mga espesyal na industriya
F.1 Bagong enerhiya (lithium na baterya/pv):
1. Lithium battery plate (anti-static porous suction cup, anti-dust), photovoltaic glass (malaking suction silicone suction cup, walang scratch)
F.2 Paglimbag at papel
1. Pagkuha ng papel/naka-print na bagay (absorbent paper material, bahagyang negatibong pressure para maiwasan ang pagkapunit at kontaminasyon ng tinta)
III. Buod ng core adaptation logic
| Mga katangian ng workpiece | Programa sa adaptasyon ng pipette | Mga kaukulang senaryo sa industriya |
| Manipis / Marupok / Precision | Silicone/ceramic na materyal, micro negatibong presyon, micro suction nozzle | Mga elektronikong semiconductors, mga parmasyutiko |
| Mabibigat na bagay / Malaking sukat | Materyal na goma, malaking diameter ng suction cup, multi-suction cup array | Mga sasakyan, mga panel ng logistik |
| Kalusugan/Pag-iwas sa polusyon | Food/medical grade silicone, madaling linisin ang istraktura | Gamot, pagkain |
| Malambot / hindi regular na mga ibabaw | Sponge material, deformable suction cup | Mga interior ng kotse, pagkain |
| Mga kinakailangan sa antistatic | Antistatic silicone, tinulungan ng ion wind | elektronikong semi-conductor |
Manual sa Pag-install
PDF Download
Babala +Pag-iingat （Basahin Bago Gamitin）
PDF Download
