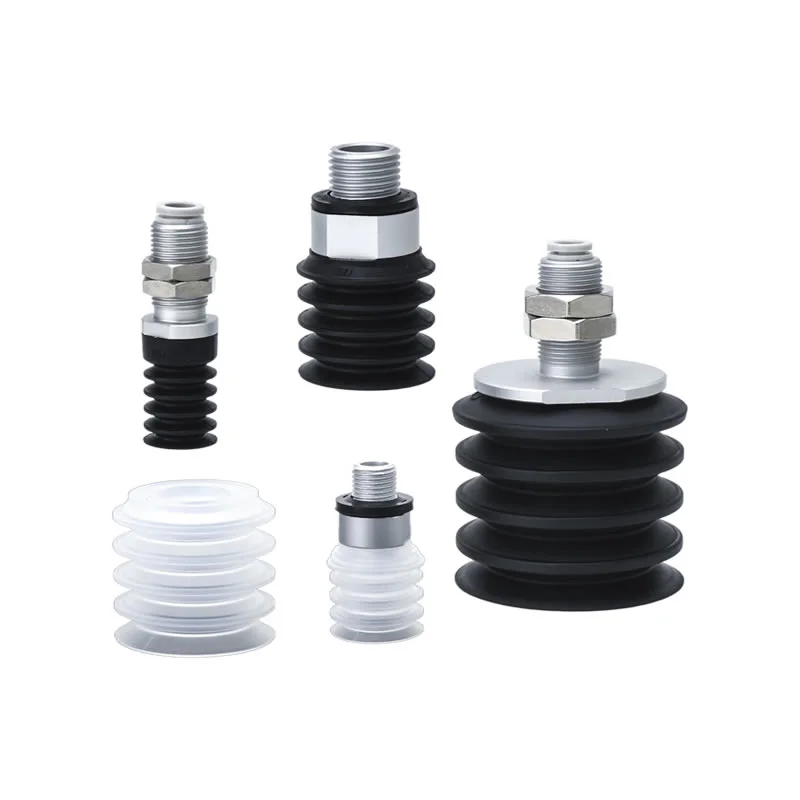

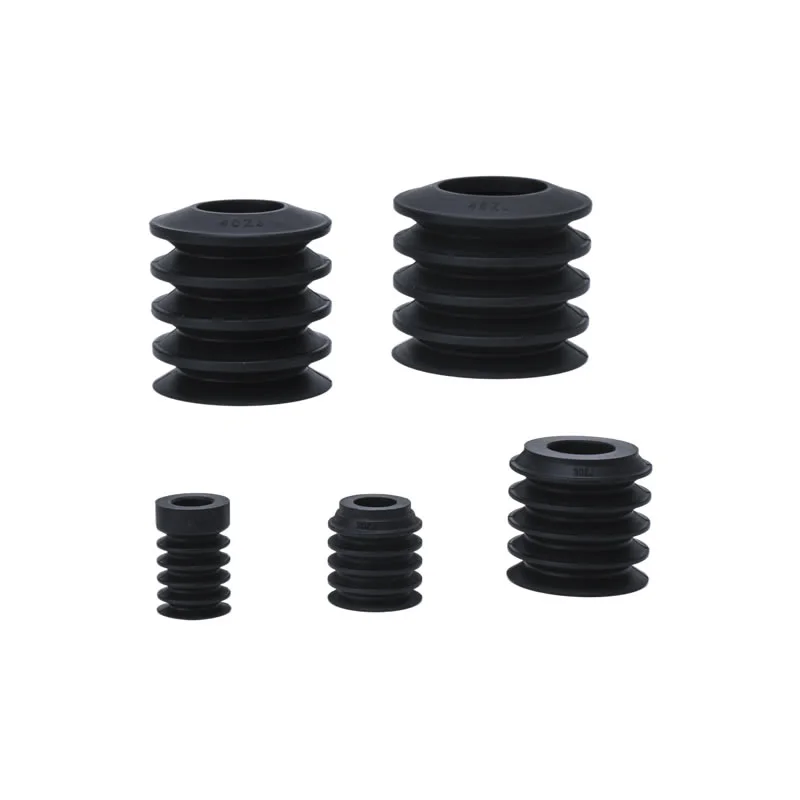

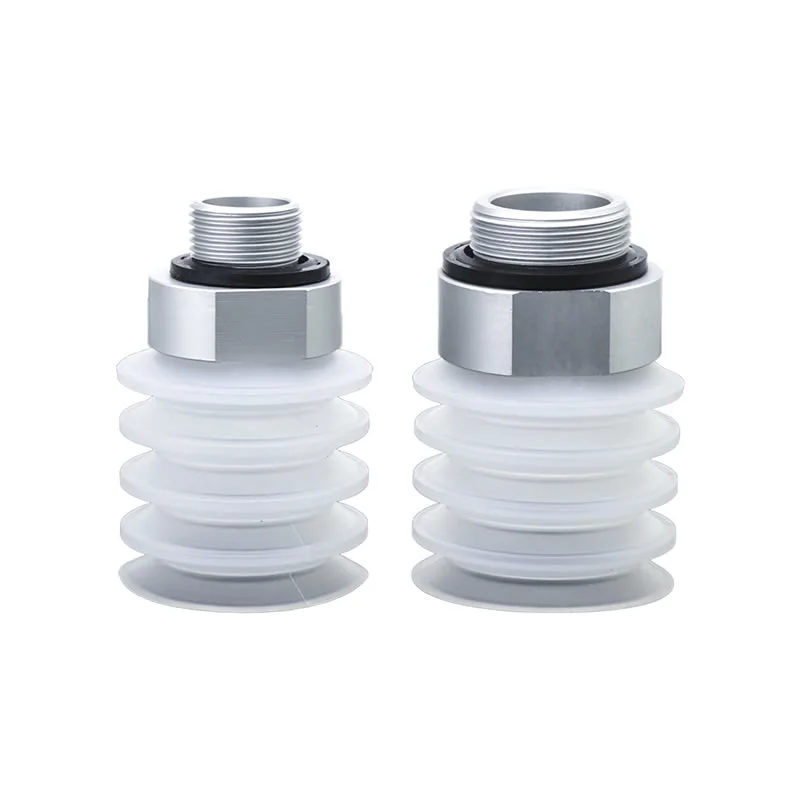

Bellows Vacuum Suction Cups ZP2-ZJ
Ang Commaelec Factory's Bellows Vacuum Suction Cups ZP2-ZJ ay nagbibigay ng solusyon para sa mga industrial automation application na pinagsasama ang cost-effectiveness at maaasahang performance. Ang disenyo ng accordion bellows (1.5-layer para sa φ2–φ6, 4.5-layer para sa φ15–φ46) ay umaangkop sa hindi pantay at anggulong mga ibabaw, nagbibigay ng kompensasyon sa mga paglihis ng posisyon at tinitiyak ang matatag na pagsipsip. Ginawa gamit ang mga de-kalidad na materyales at mature na teknolohiya ng vacuum, naghahatid sila ng malakas na pagdirikit at sumusuporta sa mga Customized na solusyon na may matatag na supply.
I-click at Simulan ang Pinili
》Bumalik sa Impormasyon ng Produkto
Bellows Vacuum Suction Cups ZP2-ZJ

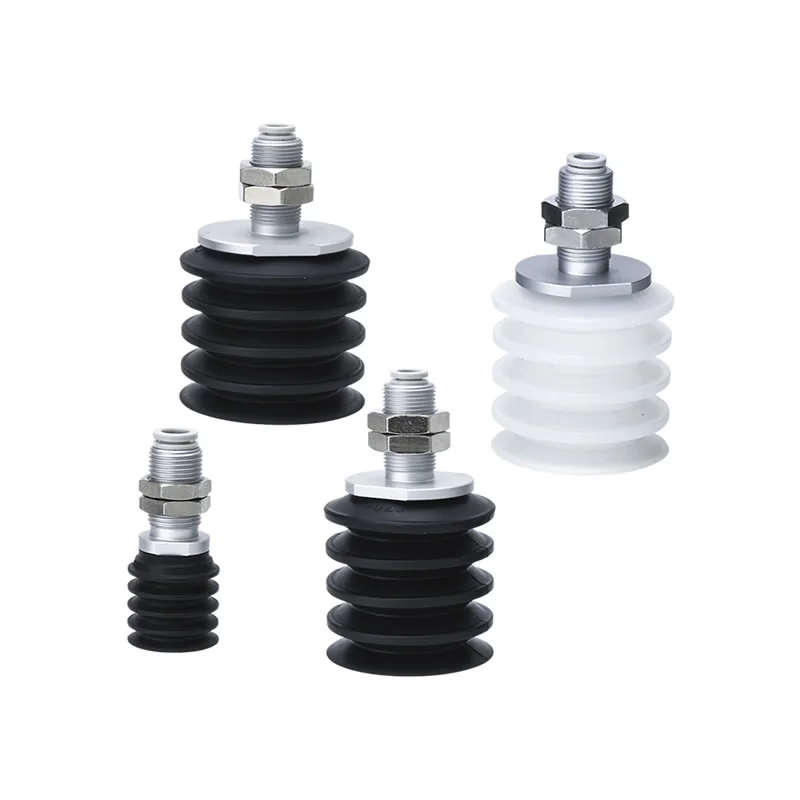

ZP2 Series Bellows Vacuum Pad Unit

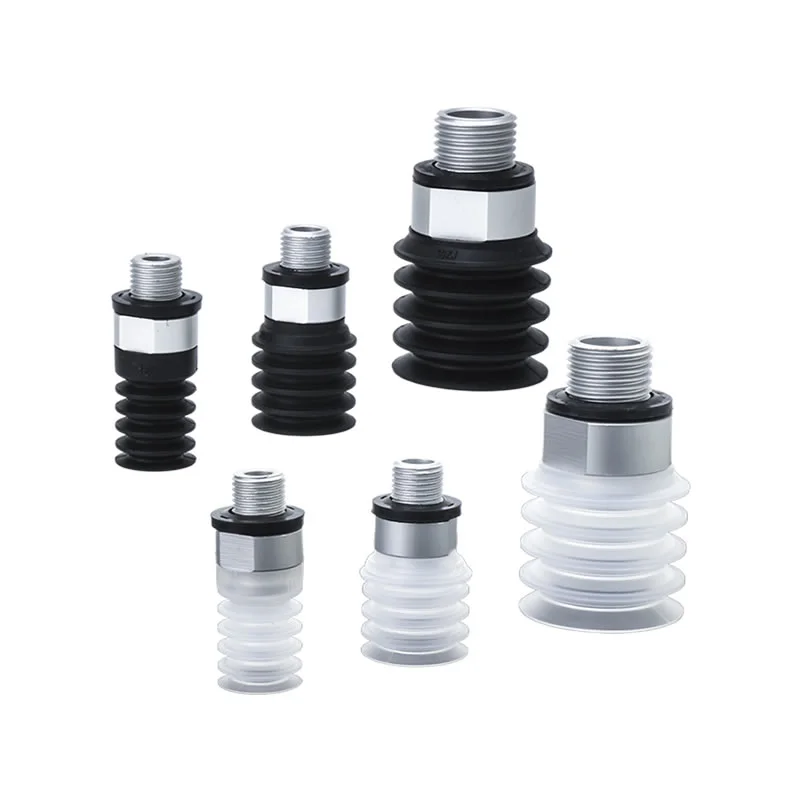

ZP2-T Series na May Adapter Bellows Vacuum Pad
Paglalarawan
Paano Mag-order
Mga Detalye / Materyal
Mga aplikasyon
mapagkukunan
Mga Kalamangan ng Bellows Vacuum Suction Cups ZP2-ZJ
Mataas na Bilis ng Paghawak
Idinisenyo para sa mabilis na pagtugon sa mga automated na system, na tinitiyak ang matatag na pagsipsip sa panahon ng high-cycle na pick-and-place na mga operasyon.
Superior na kakayahang umangkop
Ang flexible bellows structure ay madaling umaayon sa hindi pantay, hubog, o hilig na ibabaw para sa maaasahang sealing.
Compact / Space-Saving
Hindi na kailangan ng karagdagang buffering space, na ginagawa itong perpekto para sa mga compact na kagamitan at mga siksik na layout.
Iba't-ibang Materyal
Magagamit sa NBR, silicone, at customized na materyales upang umangkop sa iba't ibang temperatura at kapaligiran sa pagtatrabaho.
Mga Opsyon na Walang Markahan
Ang mga opsyonal na materyales na hindi nagmamarka ay nakakatulong na protektahan ang mga sensitibong ibabaw gaya ng salamin o mga elektronikong bahagi.
Faq
Ano ang istilo ng ZJ?
Nagtatampok ang Bellows Vacuum Suction Cups ZP2-ZJ ng istraktura ng accordion (bellows) na idinisenyo para sa flexibility at stability.

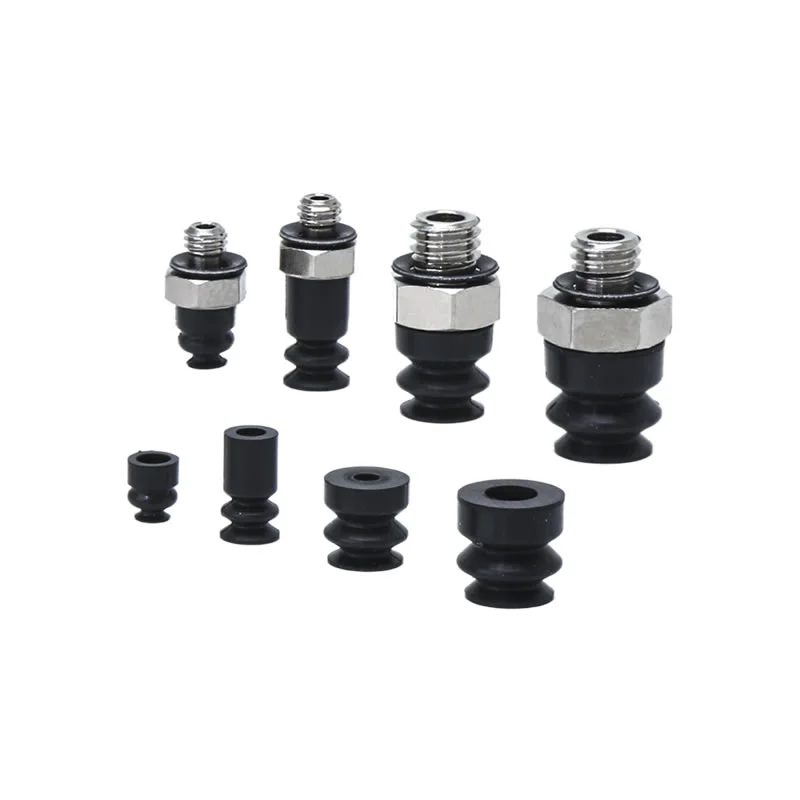

Available sa 1.5-layer (φ2–φ6) at 4.5-layer (φ15–φ46) na disenyo
Naaangkop sa hindi pantay, hubog, o nakatagilid na ibabaw
Binabayaran ang mga paglihis ng taas at anggulo sa panahon ng paghawak
Inaalis ang pangangailangan para sa karagdagang buffer space, perpekto para sa mga compact automation setup
Anong mga materyales ang magagamit?
NBR: cost-effective at wear-resistant para sa pangkalahatang paggamit
Silicone: angkop para sa mataas na temperatura at malinis na kapaligiran
Mga customized na materyales: Ang ZP2-ZJ bellows vacuum suction cup ay available sa mga anti-static na variant o mga espesyal na composite na materyales na iniayon sa mga partikular na kinakailangan sa industriya.
Tinitiyak ng Commaelec ang pare-parehong kalidad ng materyal at sinusuportahan ang mga iniangkop na solusyon batay sa mga kondisyon sa pagtatrabaho
Ano ang mga karaniwang application?
Robotic pick-and-place system
Paghawak ng hindi regular o angled na workpiece
Mga elektroniko, pagpupulong ng maliliit na bahagi, at paggawa ng katumpakan
Mga compact na kagamitan sa automation kung saan limitado ang espasyo
Paano sila na-configure?
Maramihang laki: φ2, φ4, φ5, φ6, φ15, φ20, φ30, φ40, φ46
Pagpili ng 1.5-layer o 4.5-layer na bellow depende sa mga pangangailangan sa aplikasyon
Tugma sa iba't ibang mga mounting at vacuum system
Sinusuportahan ang mga naka-customize na configuration para sa mga partikular na proyekto

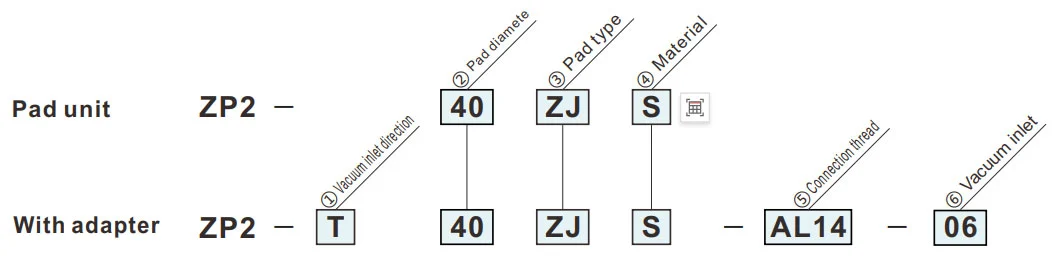

Paano Mag-order
- Para sa paggamit kung saan walang puwang para sa buffer (uri ng tagsibol).
- Mga piraso ng trabaho na may hilig na ibabaw ng adsorption.
| ③Uri ng pad | |
| ZJ | Bellows (4.5-Yugto) |
| ④ Materyal | |
| N | NBR |
| S | Silicone na goma |
| U | Urethane na goma |
| F | FKM |
| GN | Conductive NBR |
| GS | Conductive silicone goma |
Ang berdeng simbolo ay naka-customize na mga modelo.
| ①Vacuum inlet na direksyon |
⑤ ⑥
② Pad diameter(mm)
|
B15 | B20 | B30 | 40 | 46 | |||||
| ø15 | ø20 | ø30 | ø40 | ø46 | |||||||
| T | Patayo |
|
⑤Connection thread | thread ng lalaki | AL12 | M12 x1.0 | ● | ● | - | - | - |
| AL14 | M14 x1.0 | - | - | ● | ● | ● | |||||
| ⑥Vacuum inlet | One-touch fitting | 06 | ø6 | ● | ● | ● | ● | ● | |||
|
thread ng lalaki | A10 | M10 x1.0 | ● | ● | - | - | - | |||
| A16 | M16 x1.0 | - | - | ● | - | - | |||||
| A20 | M20 x1.5 | - | - | - | ● | - | |||||
| A30 | M30 x1.5 | - | - | - | - | ● | |||||

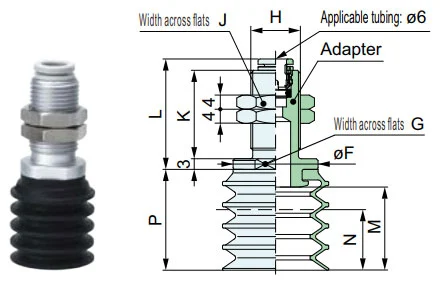

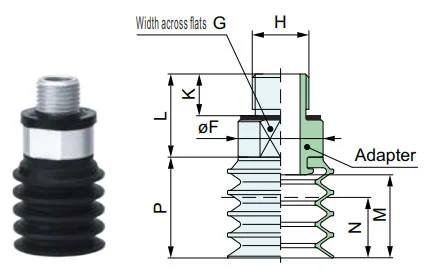

Mga Dimensyon(mm)
Ang berdeng simbolo ay naka-customize na mga modelo.
ZJ
Mga bubuyog
| Modelo | øA | øB | øC | øD | øE | P | Y | |||
|
② Pad dia. |
③ Pad uri |
④ Pad materyal |
||||||||
| ZP2 | B15 | ZJ |
N S U F GN GS |
14 | 15 | 6.7 | 8 | 15 | 23 | 16.2 |
| B20 | 19 | 20 | 13 | 9 | 21 | 18 | ||||
| B30 | 29 | 30 | 19.5 | 14 | 24 | 28.5 | 25.5 | |||
| 40 | 40 | 44 | 29 | 21 | 44 | 40.2 | ||||
| 46 | 46 | 50 | 35 | 27 | 30 | |||||
Modelo para sanggunian: ZP2-B15ZJS
ZP2-T
Patayo
| Modelo | øF | G | H | K | L | M | N | P | Adapter | |||||
|
① Vacuum direksyon ng pumapasok |
② Pad dia. |
③ Pad uri |
④ Pad materyal |
⑥ Vacuum pumapasok |
||||||||||
| ZP2 | T | B15 | ZJ |
N S U F GN GS |
A10 | 15 | 14 | M10x1 | 8.8 | 17.5 | 16.2 | 9 | 23 | ZP2A-Z31-1P |
| B20 | 16 | 12 | 21 | ZP2A-Z31-2P | ||||||||||
| B30 | A16 | 24 | 21 | M16x1.5 | 11.8 | 23.5 | 23.5 | 17.5 | 28.5 | ZP2A-Z31-3P | ||||
| 40 | A20 | 34 | 30 | M20x1.5 | 26.5 | 38.5 | 30 | 44 | ZP2A-Z31-4P | |||||
| 46 | A30 | 42 | 38 | M30x1.5 | 11.4 | 29.5 | ZP2A-Z31-5P | |||||||
Modelo para sanggunian: ZP2-TB15ZJS-A10
ZP2-T
Patayo
| Modelo | øF | G | H | J | K | L | M | N | P | Adapter | ||||||
|
① Vacuum inletdirection |
② Pad dia. |
③ Pad uri |
④ Pad materyal |
⑤ Koneksyon thread |
⑥ Vacuum pumapasok |
|||||||||||
| ZP2 | T | B15 | ZJ |
N S U F GN GS |
AL12 | 06 | 15 | 14 | M12x1 | 17 | 20 | 26.2 | 16.2 | 9 | 23 | ZP2A-Z32-1 |
| B20 | 16 | 12 | 21 | ZP2A-Z32-2 | ||||||||||||
| B30 | AL14 | 24 | 21 | M14x1 | 19 | 25 | 31.2 | 23.5 | 17.5 | 28.5 | ZP2A-Z32-3 | |||||
| 40 | 34 | 30 | 38.5 | 30 | 44 | ZP2A-Z32-4 | ||||||||||
| 46 | 42 | 38 | ZP2A-Z32-5 | |||||||||||||
Modelo para sanggunian: ZP2-TB30ZJS-AL14-06
Materyal at Katangian ng Pad
⚪:Kaunti o walang impluwensya △:Maaaring gamitin depende sa mga kondisyon X:Hindi angkop
|
materyal
Mga katangian
|
Simbolo | Durometer HS (±5°) |
Kulay ng goma |
Nagpapatakbo temperatura saklaw (°C) |
Langis paglaban gasolina |
Langis paglaban benzol |
Base paglaban |
Acid paglaban |
Weatherability | Ozone paglaban |
Abrasyon paglaban |
Hindi tinatablan ng tubig | Solvent paglaban (Benzene, toluene) |
Aplikasyon |
| NBR | N | 50 | Itim | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Paglipat ng pangkalahatang gawain, Corrugated board, Veneer plate, Iron plate at iba pa |
| Silicone na goma | S | 45 ~ 50 | Puti | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Pag-alis mula sa die-casting, Manipis na trabaho, Food processor |
| Urethane na goma | U | 50 ~ 60 | kayumanggi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Corrugated board, Iron plate, Veneer plate |
| FKM | F | 60 | Itim | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Gawaing kemikal |
| Conductive NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pangkalahatang gawain ng semiconductor (Static electricity resistance) | |
| Conductive silicone rubbe | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (Static na kuryente) |
Ang talahanayan sa itaas ay sumasaklaw lamang sa mga pangkalahatang katangian ng paksang materyales na goma. Ang asul na simbolo ay mga customized na modelo.
Application outline ng mga bahagi ng pneumatic (vacuum suction cup) sa iba't ibang larangan ng industriya
I. Mga pangunahing lakas
II. Pagkuha ng mga aplikasyon ayon sa industriya
A. Medisina at industriyang medikal
A.1: Mga pangunahing kinakailangan:Malinis at walang polusyon (FDA/GMP compliant), banayad at hindi nakakapinsala, at pag-iwas sa cross-contamination
A.2 Mga pangunahing senaryo:
1. Pharmaceutical packaging: bote ng gamot / pharmaceutical plate / infusion bag pickup (food grade silicone suction cup, walang particle shedding)
2. Pagpupulong ng medikal na aparato: mga instrumentong pang-opera/mga medikal na catheter/mga piraso ng paghawak ng prosthesis (nababagay na negatibong presyon, proteksyon sa pagpapapangit)
3. Biological laboratory: petri dish/centrifuge tube/reagent card transfer (chemical resistant, sterile compatible)
B. Industriya ng electronics at semiconductor
B.1 Mga pangunahing kinakailangan:anti-static (10⁶-10¹¹Ω), precision positioning (error ≤0.01mm), scratch resistance
B.2 Mga pangunahing senaryo:
1. Chip/Semiconductor: paghawak ng wafer, chip packaging (porous ceramic/anti-static silicone suction cup, pare-parehong negatibong pressure para maiwasan ang pagkalagot)
2. PCB/Mga Component: Flexible na PCB, micro component (0402 resistors) na naka-mount sa ibabaw (manipis na silicone/gel/micro suction cup para maiwasan ang kulubot/punit)
3. Display: LCD/OLED panel, touch glass grab (mataas na transparent na materyal, walang mantsa at gasgas)
C. Industriya ng sasakyan at mga piyesa ng sasakyan
C.1 Mga pangunahing kinakailangan:malaking suction (solong suction disk ≥500N), multi-specification adaptation (metal/plastic/glass), non-slip
C.2 Mga pangunahing senaryo:
4. Paggawa ng katawan: steel plate / door frame handling welding (malaking diameter na goma / multi-suction cup array, anti-slip texture)
5. Salamin / Panloob: Pag-install ng windscreen, paglilipat ng ibabaw ng upuan sa balat (mga silicone na lumalaban sa temperatura / mga tasa ng pagsipsip ng espongha, proteksyon sa pagpapapangit)
6. Mga Bahagi: engine cylinder body / gearbox housing grab (vacuum + mechanical lock, anti-fall)
D. Industriya ng pagkain at packaging
D.1 Mga pangunahing kinakailangan:Food grade material (FDA certified), madaling linisin, lumalaban sa crush
D.2 Mga pangunahing senaryo:
1. Paghawak ng pagkain: mga inihurnong pagkain / sariwang karne / pag-uuri ng prutas (mababa ang suction na sponge suction cup, walang amoy at madaling hugasan)
2. Packaging automation: pagbubukas ng packaging bag, sterile carton molding (static elimination/ multi-point suction, angkop para sa manipis/hard packaging)
E. Logistics at warehousing industriya
E.1 Mga pangunahing kinakailangan:mahusay na pagbagay (multiple specifications ng mga kalakal), stable pressure, anti-fall
E.2 Mga pangunahing senaryo:
1. Paghawak ng karton: pag-uuri ng karton ng e-commerce (naaayos na hanay ng pagsipsip, presyon ng vacuum)
2. Plate/roll: Wood board/plastic film roll transfer (mahabang strip/annular suction cup, pare-parehong adsorption para maiwasan ang offset)
F. Bagong enerhiya at mga espesyal na industriya
F.1 Bagong enerhiya (lithium na baterya/pv):
1. Lithium battery plate (anti-static porous suction cup, anti-dust), photovoltaic glass (malaking suction silicone suction cup, walang scratch)
F.2 Paglimbag at papel
1. Pagkuha ng papel/naka-print na bagay (absorbent paper material, bahagyang negatibong pressure para maiwasan ang pagkapunit at kontaminasyon ng tinta)
III. Buod ng core adaptation logic
| Mga katangian ng workpiece | Programa sa adaptasyon ng pipette | Mga kaukulang senaryo sa industriya |
| Manipis / Marupok / Precision | Silicone/ceramic na materyal, micro negatibong presyon, micro suction nozzle | Mga elektronikong semiconductors, mga parmasyutiko |
| Mabibigat na bagay / Malaking sukat | Materyal na goma, malaking diameter ng suction cup, multi-suction cup array | Mga sasakyan, mga panel ng logistik |
| Kalusugan/Pag-iwas sa polusyon | Food/medical grade silicone, madaling linisin ang istraktura | Gamot, pagkain |
| Malambot / hindi regular na mga ibabaw | Sponge material, deformable suction cup | Mga interior ng kotse, pagkain |
| Mga kinakailangan sa antistatic | Antistatic silicone, tinulungan ng ion wind | elektronikong semi-conductor |
Manual sa Pag-install
PDF Download
