Ang vacuum suction ay isang pangunahing solusyon para sa "flexible grasping" sa industriyal na automation na may apat na pangunahing bentahe: hindi nakakapinsalang paghawak, kakayahang umangkop sa mga multi-materyal/irregular na workpiece, malinis at proteksyon sa kapaligiran, at flexible na operasyon. Maaari itong iakma sa iba't ibang mga katangian ng industriya ng mga workpiece (manipis/makapal, katumpakan/magaspang, sanitary/standard).

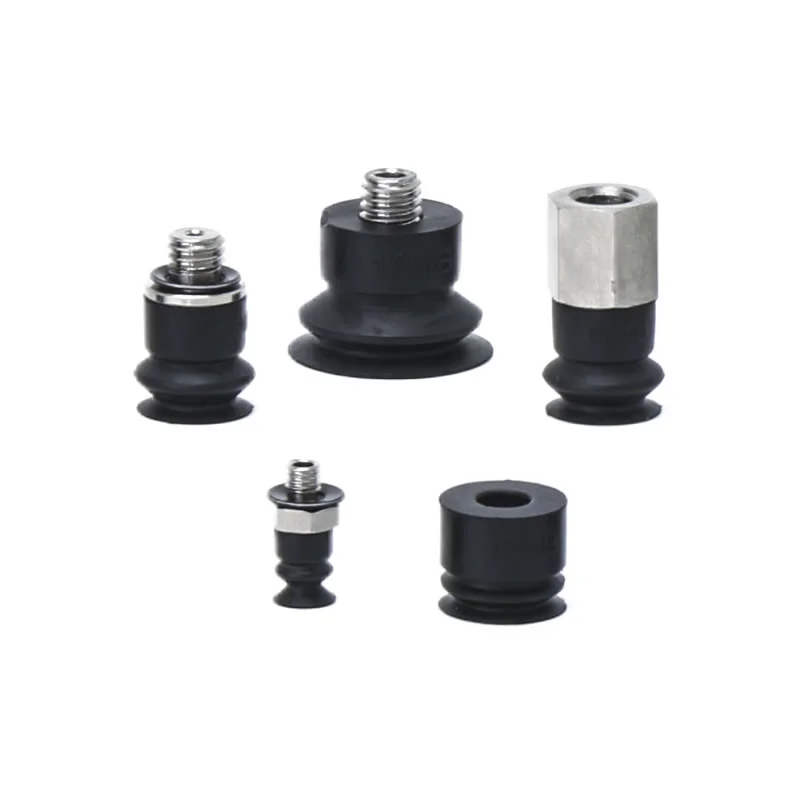

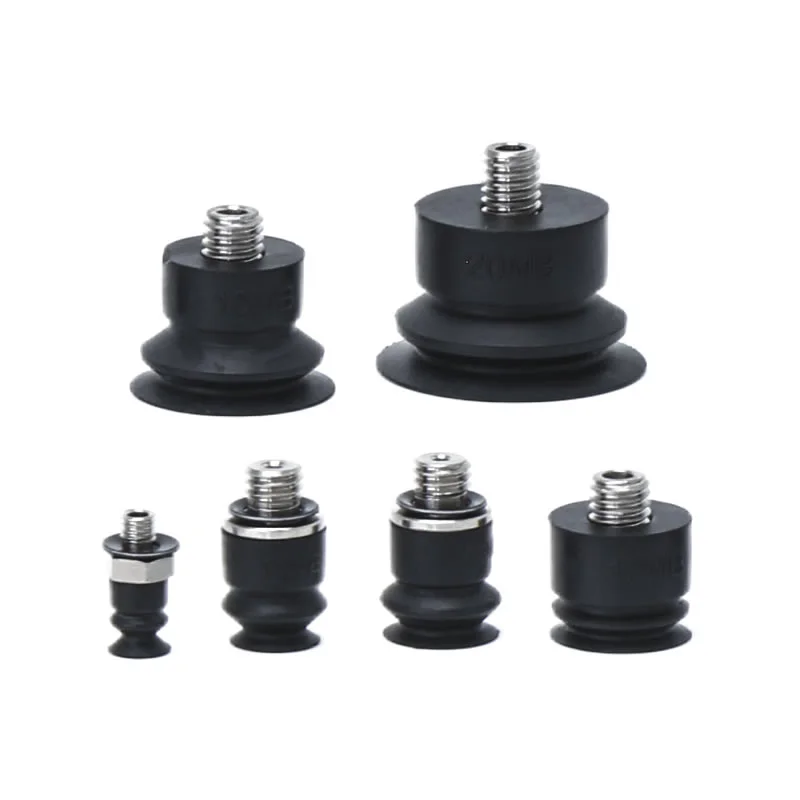

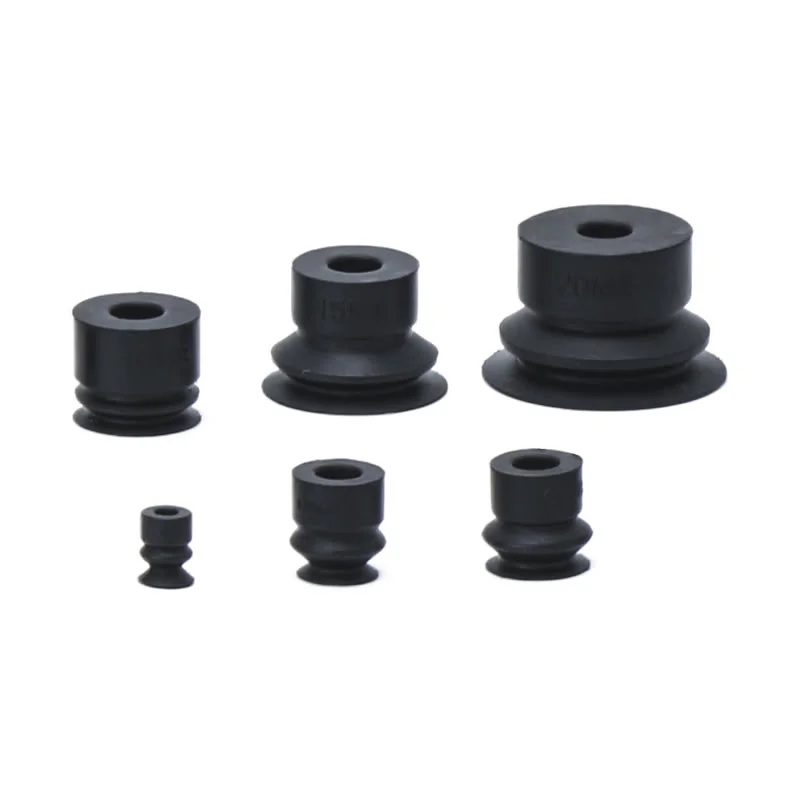

Bellows Vacuum Suction Cups ZP2-MB
Bilang isang nangungunang tagagawa sa China, nag-aalok ang aming pabrika ng Bellows Vacuum Suction Cups ZP2-MB (diameters ø4–20 mm) na partikular na idinisenyo para sa mga nakatagilid o spherical na workpiece. Nagbibigay kami ng mga solusyon na nagtatampok ng kakaibang corrugated (accordion-style) na istraktura na nagbibigay-daan sa built-in na cushioning functionality nang hindi nangangailangan ng karagdagang espasyo. Pinapanatili namin ang ready stock sa NBR, silicone, at mga anti-static na materyales, at nag-aalok ng mga opsyon sa interface na may sinulid na M3/M5.
I-click at Simulan ang Pinili
》Bumalik sa Impormasyon ng Produkto
Bellows Vacuum Suction Cups ZP2-MB
ZP2 Series Bellows Vacuum Pad Unit

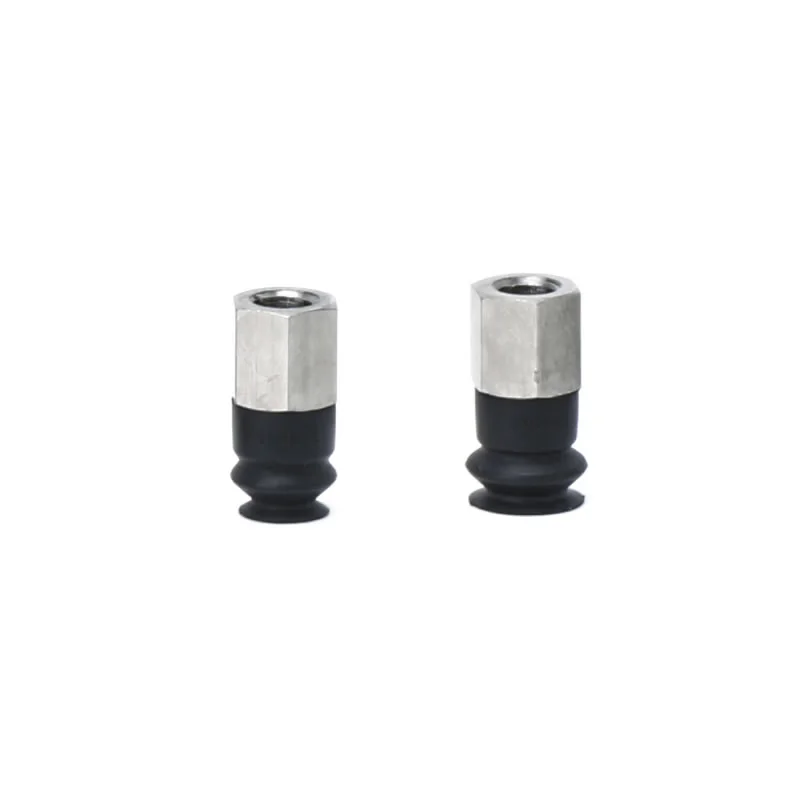

ZP2-T Series na May Adapter Bellows Vacuum Pad
Paglalarawan
Paano Mag-order
Mga Detalye / Materyal
Mga aplikasyon
mapagkukunan
Propesyonal na gumagawa ang Zhejiang Comma Electric Co., Ltd. ng de-kalidad na Bellows Vacuum Suction Cup na ZP2-MB. Nagbibigay din ang aming pabrika ng mga customized na serbisyo at libreng sample para sa iyo. Ito ay isang miniature flexible suction component sa loob ng pneumatic automation system, partikular na idinisenyo para sa hindi regular, spherical, o hilig na ibabaw.
Mga Pangunahing Teknolohiya
Mataas na Compatibility sa Irregular Surfaces:Nagtatampok ng accordion-style bellows structure, ang Bellows Vacuum Suction Cups ZP2-MB ay awtomatikong umaangkop at mahigpit na umaayon sa spherical, inclined, o hindi regular na hugis na mga ibabaw ng workpiece, na tinitiyak ang isang ligtas at matatag na proseso ng pagkakahawak.
Pinagsamang Disenyo ng Cushioning:Ang pleated na istraktura ay nagbibigay ng likas na pisikal na pagkalastiko, na epektibong sumisipsip ng epekto sa pakikipag-ugnay nang hindi nangangailangan ng karagdagang spring-loaded buffer mounts—sa gayon ay makabuluhang nakakatipid ng espasyo sa pag-install.
Mga Aplikasyon ng Precision Miniaturization:Partikular na ininhinyero para sa maliliit, katumpakan na mga bahagi; nagsisilbing pangunahing solusyon para sa paghawak ng mga micro-part sa pagmamanupaktura ng electronics, precision assembly, at mga compact automation system.
Multi-Industry Applicability:Malawakang ginagamit para sa gripping miniature spherical electronic component, irregular metal parts, at inclined plastic fittings; walang putol na isinasama sa maliliit na robotic system at precision packaging equipment.
Compact space adaptation:Walang karagdagang buffer (spring-type) na espasyo sa pag-install ay kinakailangan. Ang pinagsama-samang istraktura ay idinisenyo para sa space-constrained automation equipment o robotic arm tips, na nagbibigay-daan sa tuluy-tuloy na pagsasama sa iba't ibang compact na linya ng produksyon.
Mga pangunahing pagtutukoy:Mga opsyon sa diameter: Ang sandblasted series ng Bellows Vacuum Suction Cups ZP2-MB ay available sa maraming karaniwang diameter, kabilang ang φ4mm, φ6mm, φ8mm, φ10mm, φ15mm, at φ20mm.
Pagpili ng Materyal:Ang isang malawak na hanay ng mga materyales ay magagamit upang matugunan ang magkakaibang mga kinakailangan sa pagpapatakbo, kabilang ang nitrile rubber (NBR, na may 'N' sa designation ng modelo), silicone rubber (may markang 'S'), polyurethane rubber, pati na rin ang mga espesyal na materyales tulad ng conductive nitrile rubber at conductive silicone rubber (may markang 'GS'). Ang mga materyales na ito ay idinisenyo upang matugunan ang mga anti-static na katangian at paglaban sa mga partikular na kemikal na kapaligiran.
Mga opsyon sa koneksyon:Available ang maraming sinulid na koneksyon, kabilang ang A3 para sa M3×0.5 na panlabas na thread (tugma sa φ4mm suction cup) at A5/H5 para sa M5×0.8 na panlabas na thread (tugma sa φ6mm, φ8mm at mas malalaking suction cup). Sinusuportahan din ng ilang modelo ang B5 internal thread joints, na pinapadali ang tuluy-tuloy na pagsasama sa mga vacuum pipeline at robotic arm accessories.

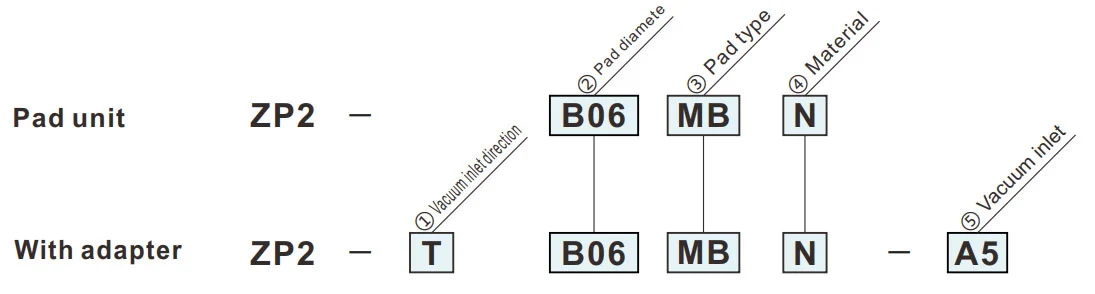

Paano Mag-order
- Para sa paggamit kung saan walang puwang para sa buffer (uri ng tagsibol).
- Mga piraso ng trabaho na may hilig na ibabaw ng adsorption.
| ①Vacuum inlet na direksyon | |
| T | Patayo |
| ③Uri ng pad | |
| MB | Mga bubuyog |
|
⑤ Vacuum na pumapasok
② Pad diameter(mm)
|
B04 | B06 | B08 | B10 | B15 | B20 | |
| ø4 | ø6 | ø8 | ø10 | ø15 | ø20 | ||
| A3 | M3x0.5(Lalaki) | ● | — | — | — | — | — |
| H5 | M5x0.8(Lalaki) | — | ● | ● | ● | ● | ● |
| B5 | M5x0.8(Babae) | — | ● | ● | — | — | — |
| ④Materyal | |
| N | NBR |
| S | Silicone na goma |
| U | Urethane na goma |
| F | FKM |
| GN | Conductive NBR |
| GS | Conductive silicone goma |
Ang berdeng simbolo ay naka-customize na mga modelo.
Mga Dimensyon(mm)
Ang berdeng simbolo ay naka-customize na mga modelo.
MB
Mga bubuyog
B04
| Modelo | |||
|
② Pad dia. |
③ Pad uri |
④ Pad Materia |
|
| ZP2 | B02 | MB |
N S U F GN GS |
| B04 | |||
| B06 | |||
| 08 | |||
Modelo para sanggunian: ZP2-B04MBS
Mga Dimensyon ng Pag-mount ng Adapter
MB
Mga bubuyog
B06,B08
| Modelo | øA | øB | øC | øD | |||
|
② Pad dia. |
③ Pad uri |
④ Pad materyal |
|||||
| ZP2 | B06 | MB |
N S U F GN GS |
6 | 7 | 3.3 | 8.4 |
| B08 | 8 | 9 | 4.7 | 9.6 | |||
Modelo para sanggunian: ZP2-B06MBN
Mga Dimensyon ng Pag-mount ng Adapter
MB
Mga bubuyog
B10,B15,B20
| Modelo | øA | øB | øC | øD | øE | øF | G | Y | |||
|
② Pad dia. |
③ Pad uri |
④ Pad materyal |
|||||||||
| ZP2 | B10 | MB |
N S U F GN GS |
10 | 11 | 6.8 | 10.8 | 7.8 | 11 | 9.5 | 3 |
| B15 | 15 | 16 | 9.4 | 14.4 | 11 | 4.5 | |||||
| B20 | 20 | 21 | 12 | 18 | 10.8 | 15 | 13 | 5.5 | |||
Modelo para sanggunian: ZP2-B10MBN
Mga Dimensyon ng Pag-mount ng Adapter
Naaangkop na pad: B10MB B15MB
Naaangkop na pad: B20MB
Materyal at Katangian ng Pad
⚪:Kaunti o walang impluwensya △:Maaaring gamitin depende sa mga kondisyon X:Hindi angkop
|
materyal
Mga katangian
|
Simbolo | Durometer HS (±5°) |
Kulay ng goma |
Nagpapatakbo temperatura saklaw (°C) |
Langis paglaban gasolina |
Langis paglaban benzol |
Base paglaban |
Acid paglaban |
Weatherability | Ozone paglaban |
Abrasyon paglaban |
Hindi tinatablan ng tubig | Solvent paglaban (Benzene, toluene) |
Aplikasyon |
| NBR | N | 50 | Itim | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Paglipat ng pangkalahatang gawain, Corrugated board, Veneer plate, Iron plate at iba pa |
| Silicone na goma | S | 45 ~ 50 | Puti | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Pag-alis mula sa die-casting, Manipis na trabaho, Food processor |
| Urethane na goma | U | 50 ~ 60 | kayumanggi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Corrugated board, Iron plate, Veneer plate |
| FKM | F | 60 | Itim | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Gawaing kemikal |
| Conductive NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pangkalahatang gawain ng semiconductor (Static electricity resistance) | |
| Conductive silicone rubbe | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (Static na kuryente) |
Ang talahanayan sa itaas ay sumasaklaw lamang sa mga pangkalahatang katangian ng paksang materyales na goma. Ang asul na simbolo ay mga customized na modelo.
Application outline ng mga bahagi ng pneumatic (vacuum suction cup) sa iba't ibang larangan ng industriya
I. Mga pangunahing lakas
II. Pagkuha ng mga aplikasyon ayon sa industriya
A. Medisina at industriyang medikal
A.1: Mga pangunahing kinakailangan:Malinis at walang polusyon (FDA/GMP compliant), banayad at hindi nakakapinsala, at pag-iwas sa cross-contamination
A.2 Mga pangunahing senaryo:
1. Pharmaceutical packaging: bote ng gamot / pharmaceutical plate / infusion bag pickup (food grade silicone suction cup, walang particle shedding)
2. Pagpupulong ng medikal na aparato: mga instrumentong pang-opera/mga medikal na catheter/mga piraso ng paghawak ng prosthesis (nababagay na negatibong presyon, proteksyon sa pagpapapangit)
3. Biological laboratory: petri dish/centrifuge tube/reagent card transfer (chemical resistant, sterile compatible)
B. Industriya ng electronics at semiconductor
B.1 Mga pangunahing kinakailangan:anti-static (10⁶-10¹¹Ω), precision positioning (error ≤0.01mm), scratch resistance
B.2 Mga pangunahing senaryo:
1. Chip/Semiconductor: paghawak ng wafer, chip packaging (porous ceramic/anti-static silicone suction cup, pare-parehong negatibong pressure para maiwasan ang pagkalagot)
2. PCB/Mga Component: Flexible na PCB, micro component (0402 resistors) na naka-mount sa ibabaw (manipis na silicone/gel/micro suction cup para maiwasan ang kulubot/punit)
3. Display: LCD/OLED panel, touch glass grab (mataas na transparent na materyal, walang mantsa at gasgas)
C. Industriya ng sasakyan at mga piyesa ng sasakyan
C.1 Mga pangunahing kinakailangan:malaking suction (solong suction disk ≥500N), multi-specification adaptation (metal/plastic/glass), non-slip
C.2 Mga pangunahing senaryo:
4. Paggawa ng katawan: steel plate / door frame handling welding (malaking diameter na goma / multi-suction cup array, anti-slip texture)
5. Salamin / Panloob: Pag-install ng windscreen, paglilipat ng ibabaw ng upuan sa balat (mga silicone na lumalaban sa temperatura / mga tasa ng pagsipsip ng espongha, proteksyon sa pagpapapangit)
6. Mga Bahagi: engine cylinder body / gearbox housing grab (vacuum + mechanical lock, anti-fall)
D. Industriya ng pagkain at packaging
D.1 Mga pangunahing kinakailangan:Food grade material (FDA certified), madaling linisin, lumalaban sa crush
D.2 Mga pangunahing senaryo:
1. Paghawak ng pagkain: mga inihurnong pagkain / sariwang karne / pag-uuri ng prutas (mababa ang suction na sponge suction cup, walang amoy at madaling hugasan)
2. Packaging automation: pagbubukas ng packaging bag, sterile carton molding (static elimination/ multi-point suction, angkop para sa manipis/hard packaging)
E. Logistics at warehousing industriya
E.1 Mga pangunahing kinakailangan:mahusay na pagbagay (multiple specifications ng mga kalakal), stable pressure, anti-fall
E.2 Mga pangunahing senaryo:
1. Paghawak ng karton: pag-uuri ng karton ng e-commerce (naaayos na hanay ng pagsipsip, presyon ng vacuum)
2. Plate/roll: Wood board/plastic film roll transfer (mahabang strip/annular suction cup, pare-parehong adsorption para maiwasan ang offset)
F. Bagong enerhiya at mga espesyal na industriya
F.1 Bagong enerhiya (lithium na baterya/pv):
1. Lithium battery plate (anti-static porous suction cup, anti-dust), photovoltaic glass (malaking suction silicone suction cup, walang scratch)
F.2 Paglimbag at papel
1. Pagkuha ng papel/naka-print na bagay (absorbent paper material, bahagyang negatibong pressure para maiwasan ang pagkapunit at kontaminasyon ng tinta)
III. Buod ng core adaptation logic
| Mga katangian ng workpiece | Programa sa adaptasyon ng pipette | Mga kaukulang senaryo sa industriya |
| Manipis / Marupok / Precision | Silicone/ceramic na materyal, micro negatibong presyon, micro suction nozzle | Mga elektronikong semiconductors, mga parmasyutiko |
| Mabibigat na bagay / Malaking sukat | Materyal na goma, malaking diameter ng suction cup, multi-suction cup array | Mga sasakyan, mga panel ng logistik |
| Kalusugan/Pag-iwas sa polusyon | Food/medical grade silicone, madaling linisin ang istraktura | Gamot, pagkain |
| Malambot / hindi regular na mga ibabaw | Sponge material, deformable suction cup | Mga interior ng kotse, pagkain |
| Mga kinakailangan sa antistatic | Antistatic silicone, tinulungan ng ion wind | elektronikong semi-conductor |
