Ang vacuum suction ay isang pangunahing solusyon para sa "flexible grasping" sa industriyal na automation na may apat na pangunahing bentahe: hindi nakakapinsalang paghawak, kakayahang umangkop sa mga multi-materyal/irregular na workpiece, malinis at proteksyon sa kapaligiran, at flexible na operasyon. Maaari itong iakma sa iba't ibang mga katangian ng industriya ng mga workpiece (manipis/makapal, katumpakan/magaspang, sanitary/standard).

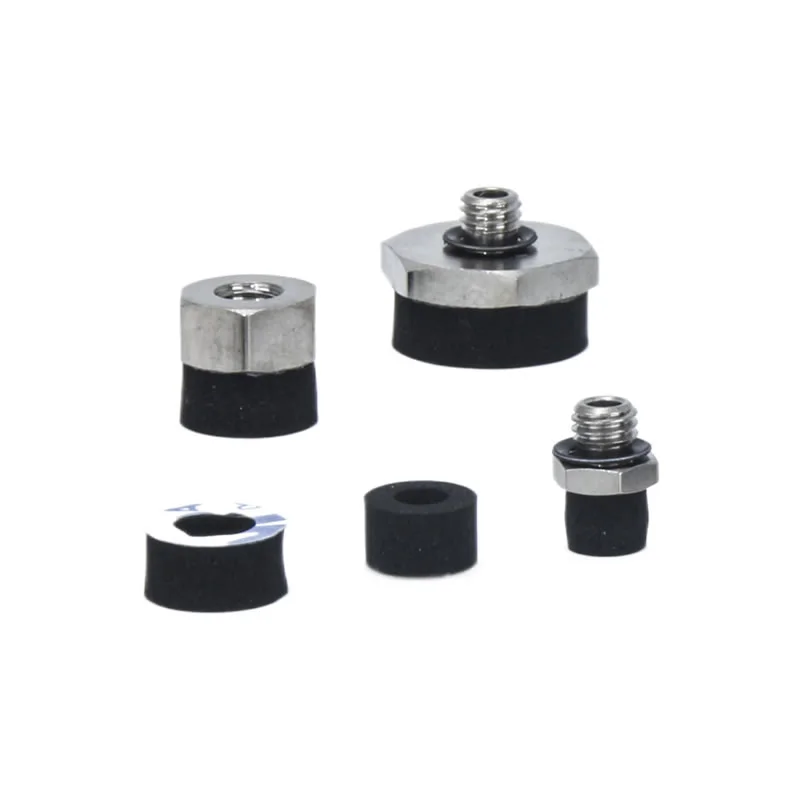

Sponge Vacuum Suction Cups ZP2
Ang Commaelec ay nagpapatakbo ng sarili nitong mga pasilidad sa pagmamanupaktura, na gumagamit ng mataas na kalidad na goma, silicone, at iba't ibang espesyal na materyales (tulad ng mga anti-static na compound) sa paggawa nito. Nag-aalok kami ng malawak na hanay ng mga detalye ng laki na mapagpipilian. Ang Sponge Vacuum Suction Cups ZP2 ay malawakang ginagamit sa sektor ng pagmamanupaktura ng electronics; partikular na idinisenyo para sa paghawak ng hindi pantay na workpiece, available ang seryeng ito sa apat na compact na laki: φ6mm, φ8mm, φ10mm, at φ15mm.
I-click at Simulan ang Pinili
》Bumalik sa Impormasyon ng Produkto
Sponge Vacuum Suction Cups ZP2

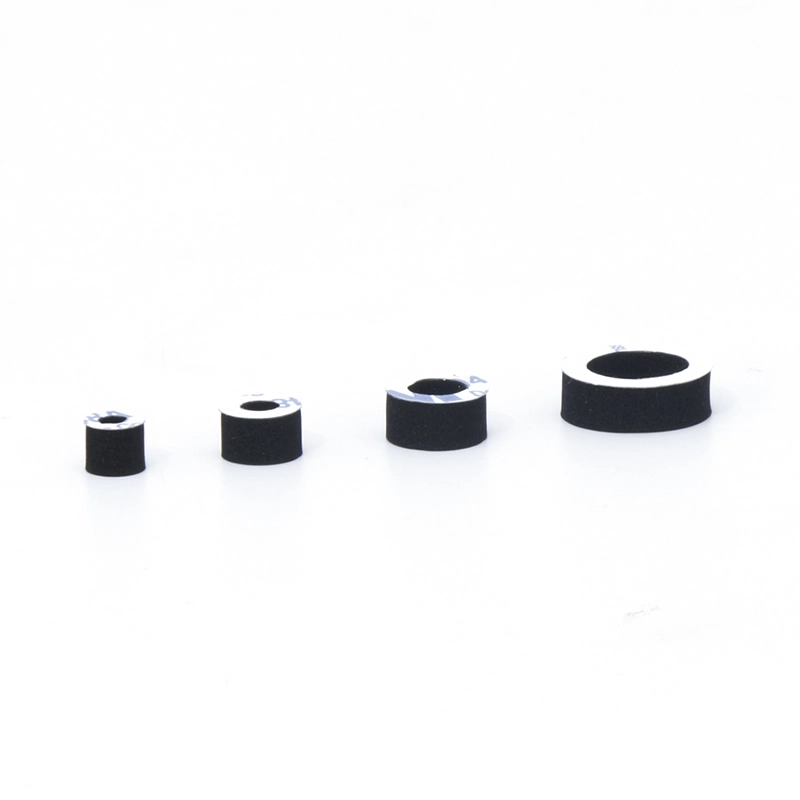

ZP2 Series Sponge Vacuum Pad Unit
ZP2-T Series na May Adapter Sponge Vacuum Pad
Paglalarawan
Paano Mag-order
Mga Detalye / Materyal
Mga aplikasyon
mapagkukunan
Ang Sponge Vacuum Suction Cups ZP2 ay idinisenyo para sa matatag na pagkakahawak ng hindi pantay, naka-texture, o hindi regular na mga ibabaw sa mga automated na system. Ang kanilang compact at flexible na disenyo ay ginagawa silang perpekto para sa electronics, injection molding, at maliliit na industriya ng metalworking.
Mga Pangunahing Tampok ng Sponge Vacuum Suction Cups ZP2
Highly Elastic na Materyal
Ginawa mula sa malambot na materyal na espongha na umaayon sa mga protrusions, depression, at magaspang na ibabaw
Tinitiyak ang banayad ngunit matatag na pagkakahawak nang hindi nakakasira ng mga maselang bahagi
Napakahusay na Pagbubuklod
Mabisang pinupunan ang mga puwang sa ibabaw upang maiwasan ang pagtagas ng vacuum
Pinapanatili ang pare-parehong lakas ng pagsipsip para sa maaasahang paghawak ng mga hindi pantay na workpiece
Iba't ibang Opsyon
Tugma sa mga robotic arm at automated handling system
Angkop para sa maliliit na electronics, circuit boards, molded component, at hardware parts
Compact na Disenyo
Ang konstruksyon na nakakatipid sa espasyo ay nagbibigay-daan sa pagsasama sa mahigpit na mga linya ng produksyon
Tamang-tama para sa mga istasyon na may limitadong espasyo sa pag-install
Magagamit na Mga Form
Available sa mga flat at texture na variant para tumugma sa iba't ibang kinakailangan sa ibabaw
Naaangkop sa iba't ibang mga aplikasyon ng automation na may tumpak na mga pangangailangan sa paghawak
Saklaw ng Diameter
Inaalok sa φ6mm, φ8mm, φ10mm, at φ15mm
Nagbibigay ng kakayahang umangkop upang umangkop sa isang malawak na hanay ng maliliit at hindi regular na workpiece
FAQ
Para saan ang ZP2 Sponge Pads?
Ang Sponge Vacuum Suction Cups ZP2 ay mainam para sa paghawak ng hindi pantay, naka-texture, o hindi regular na workpiece sa mga automated system, na karaniwang ginagamit sa electronics, injection molding, at maliliit na metal parts handling.
Anong Mga Sukat at Hugis ang Magagamit?
Ang mga ito ay may diameter na φ6mm, φ8mm, φ10mm, at φ15mm na may flat o textured form, na idinisenyo para sa compact na pagsasama sa mga robotic arm at automated na linya ng produksyon.
Paano Ko Dapat Piliin ang Tamang Sukat?
Pumili ng cup na tumutugma sa surface area at bigat ng workpiece, na tinitiyak ang sapat na vacuum contact at compatibility sa iyong automation system.
Ano ang Karaniwang Kapasidad ng Pagkarga?
Ang pag-load ay depende sa laki ng tasa, uri ng ibabaw, at pinagmulan ng vacuum; ang mas maliliit na tasa ay nababagay sa mga magaan na bahagi, habang ang mas malalaking φ15mm na tasa ay maaaring humawak ng bahagyang mas mabigat o hindi pantay na mga bahagi.
Kailan Ko Dapat Palitan Sila?
Palitan ang mga tasa kung may nakikitang pagkasira, mga bitak, o pagpapapangit, o kung ang vacuum adhesion ay nagiging hindi matatag, na tinitiyak ang maaasahan at ligtas na paghawak.

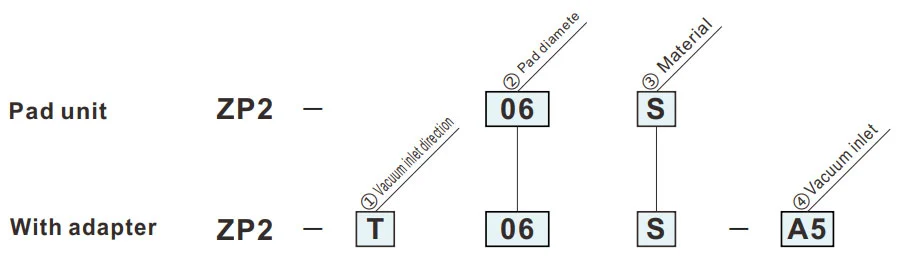

Paano Mag-order
- Para sa adsorption ng mga piraso ng trabaho na may mga bumps.
| ①Vacuum inlet na direksyon | |
| T | Patayo |
| ②Pad diameter(mm) | |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 15 | ø15 |
| ③Materyal | |
| S | CR sponge (May double-sided tape) |
| ④Vacuum inlet | |
| A5 | M5x0.8 (Lalaki) |
| B5 | M5x0.8 (Babae) |
Mga Dimensyon(mm)
Ang berdeng simbolo ay naka-customize na mga modelo.
S
Sponge Pad
| Modelo | øA | øB | ||
|
② Pad dia. |
③ Pad materyal |
|||
| ZP2 | 06 | S | 6 | 3 |
| 08 | 8 | 4 | ||
| 10 | 10 | 6 | ||
| 15 | 15 | 10 | ||
Modelo para sanggunian: ZP2-06S
Mga Dimensyon ng Pag-mount ng Adapter
|
Naaangkop na pad: 06S
|
Naaangkop na pad: 08S
|
|
Naaangkop na pad: 10S
|
Naaangkop na pad: 15S
|

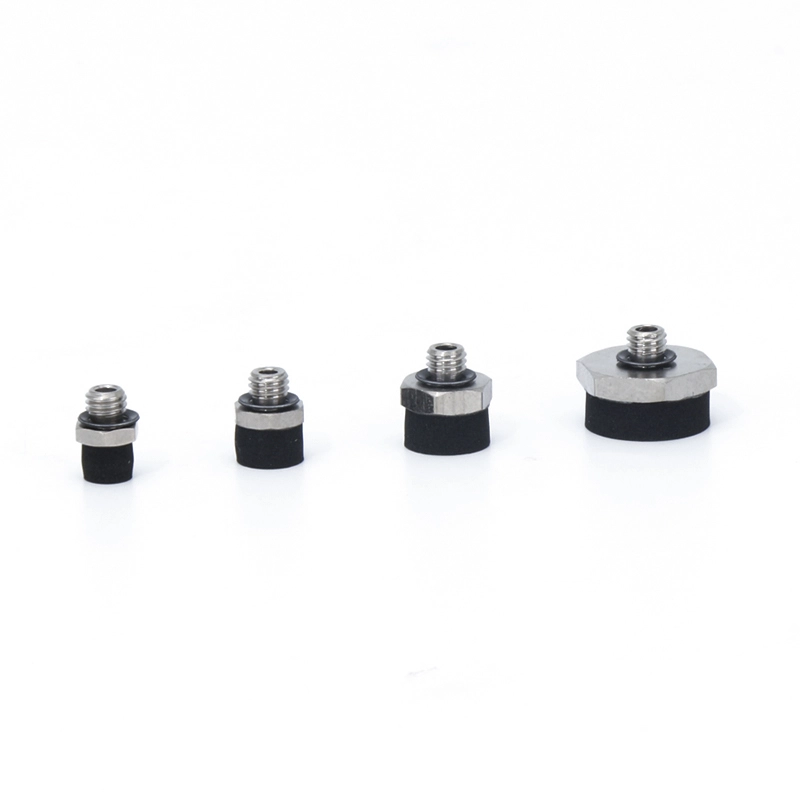

ZP2-T
Patayo
A5
| Modelo | øA | øB | øC | D | E | L | Adapter | ||||
|
① Vacuum inletdirection |
② Pad dia. |
③ Pad materyal |
④ Vacuum pumapasok |
||||||||
| ZP2 | T | 06 | S | A5 | 6 | 3 | 1.5 | 2.5 | 7 | 11 | ZP2A-S02P |
| 08 | 8 | 4 | 2.5 | 8 | ZP2A-S03P | ||||||
| 10 | 10 | 6 | 3.5 | 10 | 12 | ZP2A-S04P | |||||
| 15 | 15 | 10 | 15 | ZP2A-S05P | |||||||
Modelo para sanggunian: ZP2-T06S-A5

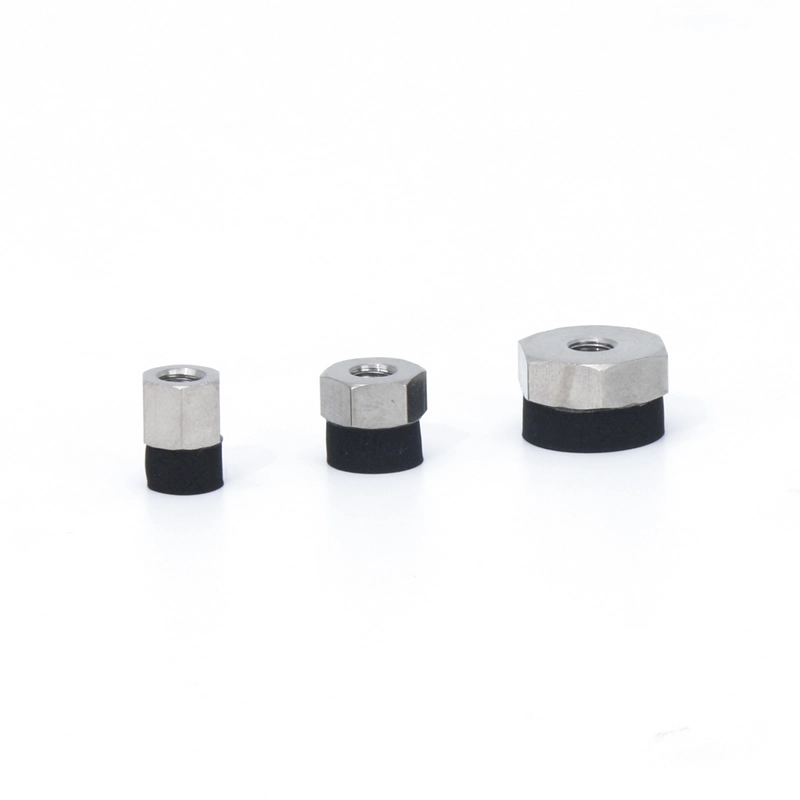

ZP2-T
Patayo
B5
| Modelo | øA | øB | øC | E | L | Adapter | ||||
|
① Vacuum direksyon ng pumapasok |
② Pad dia. |
③ Pad materyal |
④ Vacuum pumapasok |
|||||||
| ZP2 | T | 06 | S | B5 | 6 | 3 | 1.5 | 7 | 12 | ZP2A-S12 |
| 08 | 8 | 4 | 2.5 | 8 | ZP2A-S13 | |||||
| 10 | 10 | 6 | 4.1 | 10 | 10 | ZP2A-S14 | ||||
| 15 | 15 | 10 | 15 | ZP2A-S15 | ||||||
Modelo para sanggunian: ZP2-T06S-B5
Materyal at Katangian ng Pad
⚪:Kaunti o walang impluwensya △:Maaaring gamitin depende sa mga kondisyon X:Hindi angkop
|
materyal
Mga katangian
|
Simbolo | Durometer HS (±5°) |
Kulay ng goma |
Nagpapatakbo temperatura saklaw (°C) |
Langis paglaban gasolina |
Langis paglaban benzol |
Base paglaban |
Acid paglaban |
Weatherability | Ozone paglaban |
Abrasyon paglaban |
Hindi tinatablan ng tubig | Solvent paglaban (Benzene, toluene) |
Aplikasyon |
| NBR | N | 50 | Itim | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Paglipat ng pangkalahatang gawain, Corrugated board, Veneer plate, Iron plate at iba pa |
| Silicone na goma | S | 45 ~ 50 | Puti | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Pag-alis mula sa die-casting, Manipis na trabaho, Food processor |
| Urethane na goma | U | 50 ~ 60 | kayumanggi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Corrugated board, Iron plate, Veneer plate |
| FKM | F | 60 | Itim | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Gawaing kemikal |
| Conductive NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pangkalahatang gawain ng semiconductor (Static electricity resistance) | |
| Conductive silicone rubbe | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (Static na kuryente) |
Ang talahanayan sa itaas ay sumasaklaw lamang sa mga pangkalahatang katangian ng paksang materyales na goma. Ang asul na simbolo ay mga customized na modelo.
Application outline ng mga bahagi ng pneumatic (vacuum suction cup) sa iba't ibang larangan ng industriya
I. Mga pangunahing lakas
II. Pagkuha ng mga aplikasyon ayon sa industriya
A. Medisina at industriyang medikal
A.1: Mga pangunahing kinakailangan:Malinis at walang polusyon (FDA/GMP compliant), banayad at hindi nakakapinsala, at pag-iwas sa cross-contamination
A.2 Mga pangunahing senaryo:
1. Pharmaceutical packaging: bote ng gamot / pharmaceutical plate / infusion bag pickup (food grade silicone suction cup, walang particle shedding)
2. Pagpupulong ng medikal na aparato: mga instrumentong pang-opera/mga medikal na catheter/mga piraso ng paghawak ng prosthesis (nababagay na negatibong presyon, proteksyon sa pagpapapangit)
3. Biological laboratory: petri dish/centrifuge tube/reagent card transfer (chemical resistant, sterile compatible)
B. Industriya ng electronics at semiconductor
B.1 Mga pangunahing kinakailangan:anti-static (10⁶-10¹¹Ω), precision positioning (error ≤0.01mm), scratch resistance
B.2 Mga pangunahing senaryo:
1. Chip/Semiconductor: paghawak ng wafer, chip packaging (porous ceramic/anti-static silicone suction cup, pare-parehong negatibong pressure para maiwasan ang pagkalagot)
2. PCB/Mga Component: Flexible na PCB, micro component (0402 resistors) na naka-mount sa ibabaw (manipis na silicone/gel/micro suction cup para maiwasan ang kulubot/punit)
3. Display: LCD/OLED panel, touch glass grab (mataas na transparent na materyal, walang mantsa at gasgas)
C. Industriya ng sasakyan at mga piyesa ng sasakyan
C.1 Mga pangunahing kinakailangan:malaking suction (solong suction disk ≥500N), multi-specification adaptation (metal/plastic/glass), non-slip
C.2 Mga pangunahing senaryo:
4. Paggawa ng katawan: steel plate / door frame handling welding (malaking diameter na goma / multi-suction cup array, anti-slip texture)
5. Salamin / Panloob: Pag-install ng windscreen, paglilipat ng ibabaw ng upuan sa balat (mga silicone na lumalaban sa temperatura / mga tasa ng pagsipsip ng espongha, proteksyon sa pagpapapangit)
6. Mga Bahagi: engine cylinder body / gearbox housing grab (vacuum + mechanical lock, anti-fall)
D. Industriya ng pagkain at packaging
D.1 Mga pangunahing kinakailangan:Food grade material (FDA certified), madaling linisin, lumalaban sa crush
D.2 Mga pangunahing senaryo:
1. Paghawak ng pagkain: mga inihurnong pagkain / sariwang karne / pag-uuri ng prutas (mababa ang suction na sponge suction cup, walang amoy at madaling hugasan)
2. Packaging automation: pagbubukas ng packaging bag, sterile carton molding (static elimination/ multi-point suction, angkop para sa manipis/hard packaging)
E. Logistics at warehousing industriya
E.1 Mga pangunahing kinakailangan:mahusay na pagbagay (multiple specifications ng mga kalakal), stable pressure, anti-fall
E.2 Mga pangunahing senaryo:
1. Paghawak ng karton: pag-uuri ng karton ng e-commerce (naaayos na hanay ng pagsipsip, presyon ng vacuum)
2. Plate/roll: Wood board/plastic film roll transfer (mahabang strip/annular suction cup, pare-parehong adsorption para maiwasan ang offset)
F. Bagong enerhiya at mga espesyal na industriya
F.1 Bagong enerhiya (lithium na baterya/pv):
1. Lithium battery plate (anti-static porous suction cup, anti-dust), photovoltaic glass (malaking suction silicone suction cup, walang scratch)
F.2 Paglimbag at papel
1. Pagkuha ng papel/naka-print na bagay (absorbent paper material, bahagyang negatibong pressure para maiwasan ang pagkapunit at kontaminasyon ng tinta)
III. Buod ng core adaptation logic
| Mga katangian ng workpiece | Programa sa adaptasyon ng pipette | Mga kaukulang senaryo sa industriya |
| Manipis / Marupok / Precision | Silicone/ceramic na materyal, micro negatibong presyon, micro suction nozzle | Mga elektronikong semiconductors, mga parmasyutiko |
| Mabibigat na bagay / Malaking sukat | Materyal na goma, malaking diameter ng suction cup, multi-suction cup array | Mga sasakyan, mga panel ng logistik |
| Kalusugan/Pag-iwas sa polusyon | Food/medical grade silicone, madaling linisin ang istraktura | Gamot, pagkain |
| Malambot / hindi regular na mga ibabaw | Sponge material, deformable suction cup | Mga interior ng kotse, pagkain |
| Mga kinakailangan sa antistatic | Antistatic silicone, tinulungan ng ion wind | elektronikong semi-conductor |
