Pagpapanatili ng Vacuum Pad: Isang Praktikal na Gabay sa Pangangalaga para sa mga Baguhan sa Paghawak ng Vacuum

Noong nagsimula ako sa pneumatics, sinabi sa akin ng superbisor ko ang isang bagay na hindi ko lubos na pinahahalagahan hanggang sa pagkalipas ng mga taon: "Ang suction cup ay hindi nauubos sa sarili nitong. Napababayaan lang ito hanggang sa mabigo."

Karamihan sa mga nabigomga vacuum padNakita ko sa mga palapag ng tindahan ay hindi natalo sa pagsusumite sa pamamagitan ng pagsusumikap - hindi sila pinansin sa pagreretiro. Ang gabay na ito ay isinulat para sa mga inhinyero at technician na bago sa paghawak ng vacuum at gustong panatilihing mas matagal ang kanilang mga suction cup na may kaunting drama.

Alamin muna ang mga Babala

Bago ka bumuo ng isang maintenance routine, kailangan mong kilalanin kapag may isang bagay na off. Masyadong maraming tao ang naghihintay hanggang sa malaglag ng pad ang isang workpiece bago sila mag-imbestiga. Sa pamamagitan ng pagkatapos ito ay masyadong huli.

Abangan ang anim na senyales na ito:

• Ang cycle time ay gumagapang paitaas
• Paminsan-minsang pagkabigo sa pagkakahawak o pagkadulas
• Ang sealing lip ay mukhang makintab o mamantika
• Nakikitang mga bitak o pagbaluktot sa labi
• Ang mga workpiece ay nagsisimulang magpakita ng mga marka pagkatapos ng paghawak
• Ang vacuum gauge ay bumabasa ng higit sa 10% mas mababa sa halagang naitala sa unang pag-commissioning

Anuman sa mga ito ay sapat na upang huminto at mag-imbestiga. Huwag hintayin ang nalaglag na bahagi upang gawin ang iyong araw.

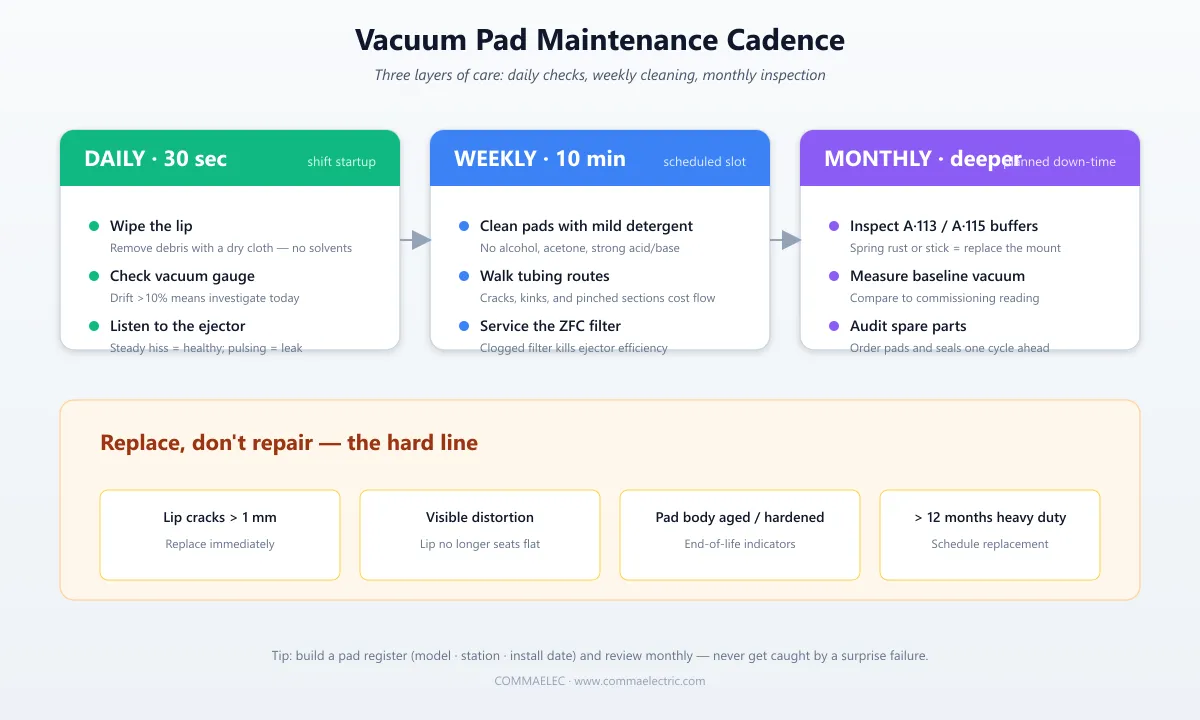

Araw-araw: Sapat na ang 30 Segundo

Ang pagpapanatili ay hindi isang malaking proyekto.Ang pinakamahalagang bagay ay tumatagal ng wala pang isang minuto.

Tumingin sa labi bago magsimula.Ang mga labi mula sa nakaraang shift - mga scrap ng packaging, alikabok ng papel, oil film, swarf - ay sumisira sa selyo. Punasan ng malinis na tuyong tela. Laktawan ang mga solvents; ang tuyong tela ay marami.

Sulyap sa vacuum gauge. Karamihan sa mga setup ay may gauge malapit sa ejector. Pansinin ang pagbabasa kapag ang sistema ay bagong-commissioned. Ikumpara araw-araw. Hanggang sa 5% drift ay normal na ingay. Higit sa 10% ay nangangahulugan na may nagbago.

Makinig sa ejector.Ang isang malusog na vacuum generator ay may tuluy-tuloy na pagsirit. Kung ito ay lumalakas, lumalabo, o nagsimulang pumipintig, malamang na may tumagas sa isang lugar o may barado na filter.

Ang tatlong pagsusuring ito nang magkasama ay tumatagal ng humigit-kumulang 30 segundo at binibilang bilang pang-araw-araw na pagsusuri sa kalusugan para sa buong vacuum circuit.

Lingguhan: Marami ang 10 Minuto

I-block ang isang nakapirming slot isang beses sa isang linggo at tumakbo sa listahang ito.

Linisin ang mga pad. Hugasan ng maligamgam na tubig at isang banayad na neutral na detergent.Iwasan ang alkohol, acetone, malakas na acid, at matibay na base — pinapababa ng mga ito ang NBR, silicone, polyurethane, at karamihan sa mga elastomer sa antas ng molekular. NBR swells sa ilang solvents; ang silicone ay nagiging malutong sa malakas na acid.

Natural na tuyo sa hangin o gumamit ng low-pressure na air gun.Huwag magpasabog ng high-pressure na air gun sa malapitan — mababago mo ang sealing lip.

Maglakad sa ruta ng tubing.Maghanap ng mga bitak, tumitigas, kinks, o naipit na mga seksyon. Ang pinched tubing ay isa sa mga pinakakaraniwang silent failure sa mga pneumatic system: ang tubing na nakulong sa ilalim ng mga cable tray o pinindot ng mga gumagalaw na axes ay dahan-dahang nagkakaroon ng "dumbbell" na cross-section sa loob, at ang mga pagkalugi ng daloy ay maaaring lumampas sa 30%.

Linisin o i-serve ang vacuum filter.Ang mga vacuum filter ng serye ng ZFC ng COMMAELEC at mga inline na filter ng HFL ay may transparent na mangkok. Kapag ito ay nawalan ng kulay, i-serve ito. Ang filter ay mahalagang baga ng sistema ng vacuum — kapag ito ay nasakal, ang ejector ay gumagana nang mas malakas, kumukuha ng mas maraming enerhiya, at namatay nang mas bata.

Buwan-buwan: Medyo Mas Masinsinan

Mas lumalalim ang mga buwanang pagsusuri.

Suriin ang mga spring-loaded mounts.Ang A·113 internal-spring at A·115 external-spring buffer mount ng COMMAELEC ay nagsisilbing shock absorbers sa pagitan ng robot at ng pad. Kung makakita ka ng kalawang, dumidikit, o spring na hindi bumabalik pagkatapos ng compression, palitan ito. Ang isang nabigong buffer ay nagbibigay-daan sa mga epekto na dumiretso sa sealing lip, at ang pinsalang iyon ay hindi na mababawi.

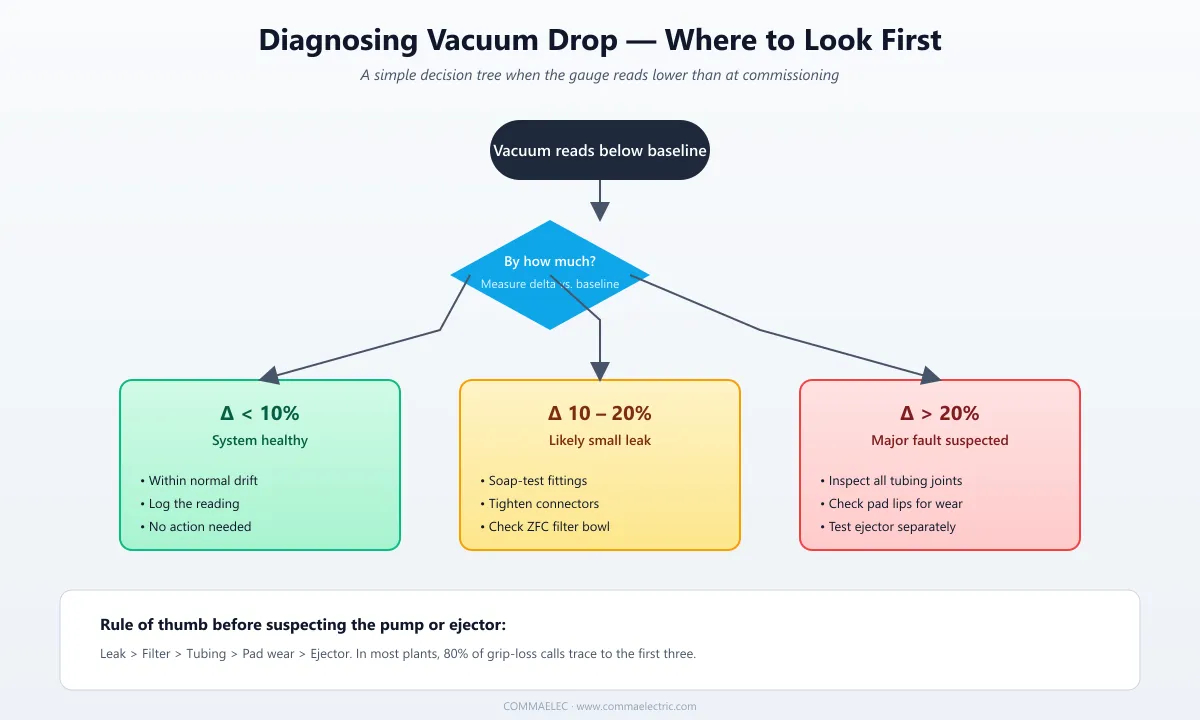

Sukatin ang antas ng vacuum.Idiskonekta ang suction cup mula sa workpiece at basahin ang vacuum sa gilid ng ejector. Ikumpara sa baseline na naitala mo sa commissioning:

• Mas mababa sa 10% drop → system healthy
• 10–20% drop → malamang maliit na pagtagas; suriin ang mga kabit
• Higit sa 20% drop → inspeksyunin ang tubing, fittings, labi, at tingnan kung may pagkasira

I-audit ang mga ekstrang bahagi.Ang mga pad body ay karaniwang tumatagal ng 6 hanggang 12 buwan depende sa duty cycle. Ang mga seal at O-ring ay mas mabilis na maubos. Magsagawa ng stock check isang beses sa isang buwan at mag-order ng mga kapalit sa isang buwan bago ang pangangailangan. Nakita kong huminto ang mga linya ng produksyon para sa isang nawawalang O-ring — huwag hayaan na ikaw iyon.

Kapag Dapat Mong Palitan, Hindi Ayusin

Nangangahulugan ang ilang kundisyon na tapos na ang pad — huwag subukang alagaan ito.

• Mga bitak na mas malalim sa 1mm sa labi
• Nakikitang pagbaluktot; ang labi ay hindi na nakaupo nang patag
• Nasira, tumigas, o luma na ang katawan ng pad
• Parehong pad sa serbisyo para sa higit sa 12 buwan sa ilalim ng mabigat na tungkulin

Ang tukso ay itulak ang isang pad sa pamamagitan ng "isa pang shift." Ang mga pagkabigo ng vacuum ay madalian: sa sandaling masira ang selyo, bumaba ang bahagi. Alamin kung nasaan ang linya, at huwag tumawid para makatipid ng isang kapalit na cycle.

Tatlong Gawi na Karapat-dapat sa Pagbuo

Ilang panghuling gawi, kung nagsisimula ka.

Panatilihin ang isang rehistro. Gumagana ang isang simpleng spreadsheet:modelo ng pad, istasyon, petsa ng pag-install, petsa ng pagpapalit. Suriin ito buwan-buwan at hindi ka na magugulat sa biglaang pagkabigo.

Kunin ang mga lumang pad kapag pinalitan mo ang mga ito.Ang mga bagong technician ay madalas na hindi matukoy kung ang isang ginamit na pad ay nasira o ginagamit lamang. Mabilis na bubuo ng library ng larawan ang iyong sanggunian.

Manatiling nakikipag-ugnayan sa iyong supplier. COMMAELECay gumagawa ng mga bahagi ng pneumatic vacuum sa loob ng mahigit isang dekada. Kapag naabot mo ang isang hindi pamilyar na sitwasyon, ang isang bihasang application engineer ay makakatipid sa iyo ng mga oras ng paghula.

Vacuum padAng disenyo ay hindi kumplikado, ngunit ang pagkuha ng mahabang buhay ng serbisyo mula sa isa ay tungkol sa maliliit na detalye na ginagawa nang tuluy-tuloy. Gawin ang nasa itaas sa memorya ng kalamnan at ang iyong mga pad ay tatagal sa mga nasa bay sa tabi.

Mga Madalas Itanong

Gaano kadalas ko dapat palitan ang suction cup?

Bawat 6 hanggang 12 buwan ay isang karaniwang saklaw. Ang mga high-frequency na cycle (higit sa 10 bawat minuto), mataas na temperatura, at oily na kapaligiran ay lahat ay nagpapaikli ng buhay.

Nanghihina ang pagkakahawak ng pad ko — bagsak ba ang vacuum pump?

Hindi naman kailangan. Suriin kung may mga tagas, suriin ang filter, suriin ang tubing, at pagkatapos ay paghinalaan ang bomba. Karamihan sa pagkawala ng pagkakahawak ay bumabalik sa unang tatlo.

Ang labi ay may langis na hindi nahuhugasan. ano ngayon?

Ibabad ng humigit-kumulang limang minuto sa maligamgam na tubig na may neutral na detergent, pagkatapos ay malumanay na punasan ng malambot na tela. Para sa matigas ang ulo nalalabi, gumagana ang isang maliit na halaga ng isopropyl alcohol, ngunit iwasan ang malupit na solvents.
