Ang vacuum suction ay isang pangunahing solusyon para sa "flexible grasping" sa industriyal na automation na may apat na pangunahing bentahe: hindi nakakapinsalang paghawak, kakayahang umangkop sa mga multi-materyal/irregular na workpiece, malinis at proteksyon sa kapaligiran, at flexible na operasyon. Maaari itong iakma sa iba't ibang mga katangian ng industriya ng mga workpiece (manipis/makapal, katumpakan/magaspang, sanitary/standard).
Manipis na Flat Vacuum Suction Cups ZP2
Bilang isang nangungunang tagagawa ng China, nag-aalok ang aming pabrika ng Customized Thin Flat Vacuum Suction Cups ZP2 (ø10-30mm). Nagtatampok ng grooved "MT" structure, ang Commaelec supplier-direct solution ay pumipigil sa deformation ng mga pelikula at manipis na sheet. Nag-stock kami ng NBR at conductive silicone, na may mga all-stainless steel parts na available para sa industriya ng baterya ng lithium.
I-click at Simulan ang Pinili
》Bumalik sa Impormasyon ng Produkto

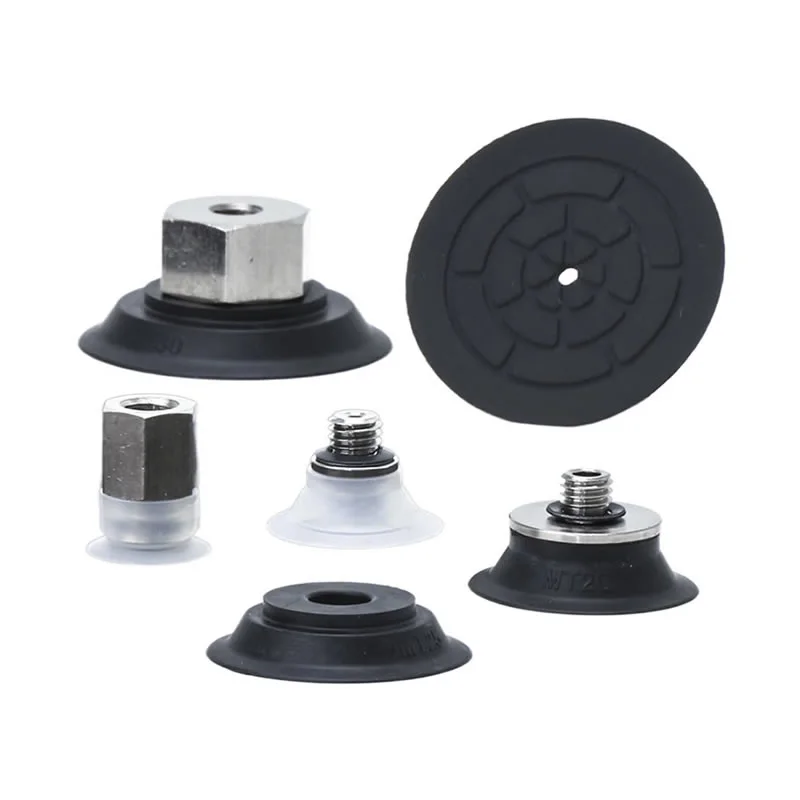

Manipis na Flat Vacuum Suction Cups ZP2

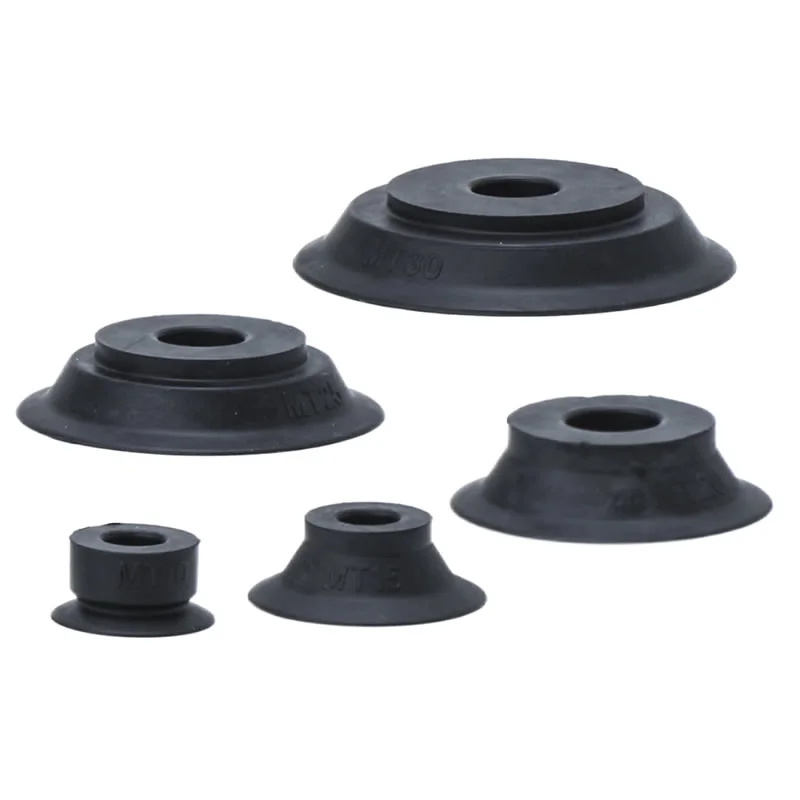

ZP2 Series Thin Flat Vacuum Pad Unit

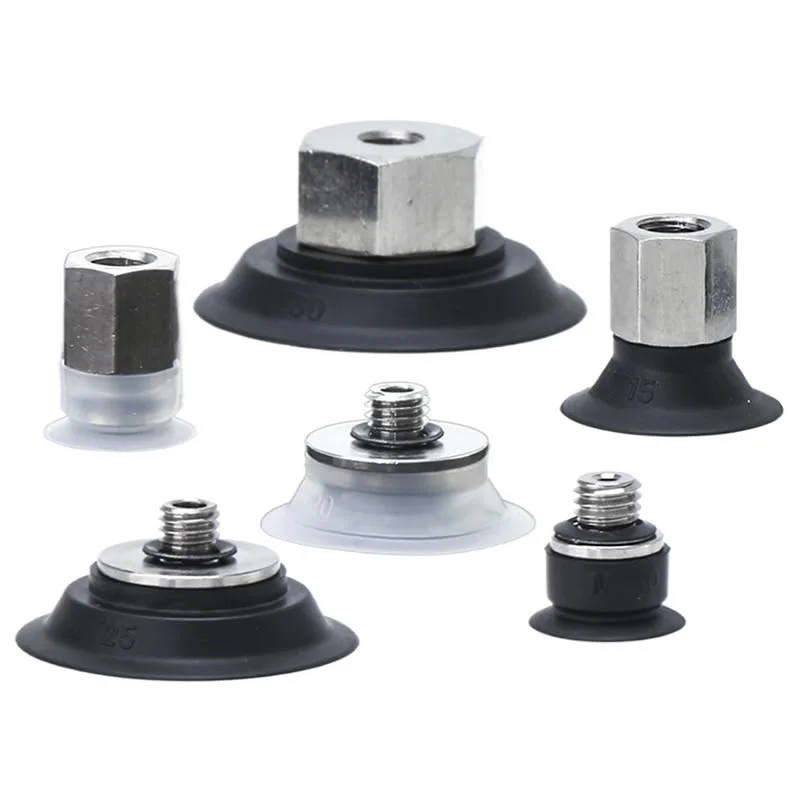

ZP2-T Series na May Adapter Thin Flat Vacuum Pad
Paglalarawan
Paano Mag-order
Mga Detalye / Materyal
Mga aplikasyon
mapagkukunan
Ang Thin Flat Vacuum Suction Cups ZP2 ay mga precision component sa loob ng pneumatic gripping system, partikular na idinisenyo para sa paghawak ng manipis at madaling ma-deform na workpiece. Sa mga detalyeng pang-industriya, kadalasang taglay nila ang structural code na "MT, " na nagpapahiwatig ng pagsasama ng isang espesyal na ukit na disenyo sa loob ng kanilang panloob na istraktura.
Mga tampok ng produkto:Ang suction cup na ito ay epektibong pinipigilan ang pagpapapangit ng mga flat workpiece sa panahon ng adsorption, na ginagawa itong perpekto para sa manipis na mga sheet, pelikula, at iba pang madaling ma-deform na materyales.
Mga pagtutukoy:Available ang suction cup sa iba't ibang diameter, kabilang ang φ10, φ15, φ20, φ25, at φ30.
Mga materyales ng suction cup:Kasama sa mga karaniwang opsyon ang NNBR (nitrile rubber) at GS (conductive silicone rubber), na ang bawat materyal ay iniayon sa mga partikular na kapaligiran sa pagtatrabaho at mga kinakailangan sa bahagi.
Mga patlang ng aplikasyon:Ang Thin Flat Vacuum Suction Cups ZP2 ay malawakang ginagamit sa pagmamanupaktura, mga automated na linya ng produksyon, robotics at logistics, atbp. Maaari itong magamit upang magdala ng magaan o katamtamang timbang na mga flat na bagay tulad ng salamin, plastik at metal.
FAQ
Anong mga materyales ang magagamit at ano ang kanilang mga pagkakaiba?
Ang Thin Flat Vacuum Suction Cups ZP2 ay magagamit sa ilang mga materyales upang tumugma sa mga tunay na kondisyon sa pagtatrabaho:
NBR: cost-effective, magandang wear resistance para sa pangkalahatang paggamit
Silicone: mahusay na paglaban sa init at hindi pagmamarka, perpekto para sa mga sensitibong ibabaw
PU (Polyurethane): mataas na tibay para sa mga high-cycle na operasyon
FKM (Fluororubber): malakas na paglaban sa kemikal at langis
EPR: angkop para sa mga tiyak na pangangailangan sa kapaligiran
Tinitiyak ng Commaelec ang pare-parehong kalidad ng materyal at sinusuportahan ang pag-customize para sa mga espesyal na application (hal., anti-static).
Anong mga workpiece ang pinakaangkop para sa mga manipis na flat suction cup?
Makinis at patag na ibabaw tulad ng mga metal sheet, salamin, mga plastic panel
Manipis o magaan na workpiece na nangangailangan ng matatag, pare-parehong pagdikit
Mga aplikasyon kung saan kailangan ang kaunting pagpapapangit at tumpak na pagpoposisyon
Ang manipis na flat na disenyo ay nagdaragdag ng lugar ng pakikipag-ugnay, pagpapabuti ng sealing at pagbabawas ng pagtagas ng hangin.
Ano ang hanay ng paglaban sa temperatura?
Mga karaniwang hanay (depende sa materyal):
NBR: -10°C hanggang 80°C
Silicone: -40°C hanggang 200°C
PU: -20°C hanggang 80°C
FKM: hanggang ~200°C na may malakas na katatagan ng kemikal
Maaaring magrekomenda ang Commaelec ng mga angkop na materyales batay sa iyong aktwal na temperatura at kapaligiran.
Maaari ba silang gamitin sa vertical o horizontal na vacuum entry?
Oo. Sinusuportahan ng Thin Flat Vacuum Suction Cups ZP2 ang flexible installation:
Vertical vacuum entry (standard para sa mga compact setup)
Pahalang/lateral entry para sa space-limited system
Tugma sa mga adapter at buffer bracket
Nagbibigay ang Commaelec ng maraming opsyon sa koneksyon upang magkasya sa iba't ibang layout ng kagamitan.
Paano maayos na mapanatili ang mga ito upang mapahaba ang habang-buhay?
Regular na suriin kung may pagkasira, bitak, o deformation sa sealing lip
Panatilihing malinis ang mga ibabaw upang maiwasan ang alikabok na makakaapekto sa pagganap ng sealing
Iwasan ang sobrang vacuum pressure o misalignment
Gumamit ng mga buffering mount upang mabawasan ang epekto sa mga high-speed na operasyon
Palitan ang mga pagod na tasa sa oras upang mapanatili ang katatagan ng system

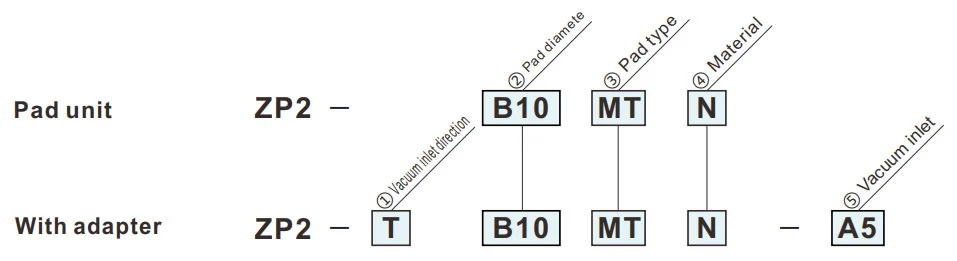

Paano Mag-order
- Para sa adsorption ng manipis na mga sheet o pelikula. Adsorption surface na may uka.
- Ang pagpapapangit ng patag na ibabaw sa panahon ng adsorption ay nabawasan.
- Hindi angkop para sa paglilipat ng mga workpiece na naglalagay ng load.
- Maaaring mabuo ang wrinkling depende sa kapal ng sheet.
- Kumpirmahin ang kapal bago gamitin.
| ①Vacuum inlet na direksyon | |
| T | Patayo |
| ③Uri ng pad | |
| MT | Manipis na patag (May uka) |
| ②Pad diameter(mm) | |
| B10 | ø10 |
| B15 | ø15 |
| B20 | ø20 |
| B25 | ø25 |
| B30 | ø30 |
| ④Materyal | |
| N | NBR |
| S | Silicone na goma |
| U | Urethane na goma |
| F | FKM |
| GN | Conductive NBR |
| GS | Conductive silicone goma |
Ang berdeng simbolo ay naka-customize na mga modelo.
| ⑤Vacuum inlet | |
| H5 | M5x0.8 (Lalaki) |
| B5 | M5x0.8 (Babae) |
Mga Dimensyon(mm)
Ang berdeng simbolo ay naka-customize na mga modelo.
MT
Manipis na patag (May uka)
| Modelo | øA | øB | øC | øD | øE | |||
|
② Pad dia. |
③ Pad uri |
④ Pad materyal |
||||||
| ZP2 | B10 | MT |
N S U F GN GS |
10 | 11 | 8.5 | 6 | 4 |
| B15 | 15 | 16 | ||||||
| B20 | 20 | 21 | 13.5 | 10 | 6 | |||
| B25 | 25 | 26 | 15 | |||||
| B30 | 30 | 31 | 18 | |||||
Modelo para sanggunian: ZP2-B10MTN
Mga Dimensyon ng Pag-mount ng Adapter
Naaangkop na pad: B10MT/B15MT
Naaangkop na pad: B20MT/B25MT/B30MT
ZP2-T
Patayo
H5
| Modelo | øA | øB | øC | D | Adapter | |||||
|
① Vacuum direksyon ng pumapasok |
② Pad dia. |
③ Pad uri |
④ Pad materyal |
⑤ Vacuum pumapasok |
||||||
| ZP2 | T | B10 | MT |
N S U F GN GS |
H5 | 10 | 11 | 8 | 1.5 | ZP2A-M02P |
| B15 | 15 | 16 | ||||||||
| B20 | 20 | 21 | 14 | 2.5 | ZP2A-M03P | |||||
| B25 | 25 | 26 | ||||||||
| B30 | 30 | 31 | ||||||||
Modelo para sanggunian: ZP2-TB10MTGS-H5
ZP2-T
Patayo
B5
| Modelo | øA | øB | C | Adapter | |||||
|
① Vacuum inletdirection |
② Pad dia. |
③ Pad uri |
④ Pad materyal |
⑤ Vacuum pumapasok |
|||||
| ZP2 | T | B10 | MT |
N S U F GN GS |
B5 | 10 | 11 | 8 | ZP2A-M04 |
| B15 | 15 | 16 | |||||||
| B20 | 20 | 21 | 14 | ZP2A-M07 | |||||
| B25 | 25 | 26 | |||||||
| B30 | 30 | 31 | |||||||
Modelo para sanggunian: ZP2-TB10MTGS-B5
Materyal at Katangian ng Pad
⚪:Kaunti o walang impluwensya △:Maaaring gamitin depende sa mga kondisyon X:Hindi angkop
|
materyal
Mga katangian
|
Simbolo | Durometer HS (±5°) |
Kulay ng goma |
Nagpapatakbo temperatura saklaw (°C) |
Langis paglaban gasolina |
Langis paglaban benzol |
Base paglaban |
Acid paglaban |
Weatherability | Ozone paglaban |
Abrasyon paglaban |
Hindi tinatablan ng tubig | Solvent paglaban (Benzene, toluene) |
Aplikasyon |
| NBR | N | 50 | Itim | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Paglipat ng pangkalahatang gawain, Corrugated board, Veneer plate, Iron plate at iba pa |
| Silicone na goma | S | 45 ~ 50 | Puti | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Pag-alis mula sa die-casting, Manipis na trabaho, Food processor |
| Urethane na goma | U | 50 ~ 60 | kayumanggi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Corrugated board, Iron plate, Veneer plate |
| FKM | F | 60 | Itim | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Gawaing kemikal |
| Conductive NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pangkalahatang gawain ng semiconductor (Static electricity resistance) | |
| Conductive silicone rubbe | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (Static na kuryente) |
Ang talahanayan sa itaas ay sumasaklaw lamang sa mga pangkalahatang katangian ng paksang materyales na goma. Ang asul na simbolo ay mga customized na modelo.
Application outline ng mga bahagi ng pneumatic (vacuum suction cup) sa iba't ibang larangan ng industriya
I. Mga pangunahing lakas
II. Pagkuha ng mga aplikasyon ayon sa industriya
A. Medisina at industriyang medikal
A.1: Mga pangunahing kinakailangan:Malinis at walang polusyon (FDA/GMP compliant), banayad at hindi nakakapinsala, at pag-iwas sa cross-contamination
A.2 Mga pangunahing senaryo:
1. Pharmaceutical packaging: bote ng gamot / pharmaceutical plate / infusion bag pickup (food grade silicone suction cup, walang particle shedding)
2. Pagpupulong ng medikal na aparato: mga instrumentong pang-opera/mga medikal na catheter/mga piraso ng paghawak ng prosthesis (nababagay na negatibong presyon, proteksyon sa pagpapapangit)
3. Biological laboratory: petri dish/centrifuge tube/reagent card transfer (chemical resistant, sterile compatible)
B. Industriya ng electronics at semiconductor
B.1 Mga pangunahing kinakailangan:anti-static (10⁶-10¹¹Ω), precision positioning (error ≤0.01mm), scratch resistance
B.2 Mga pangunahing senaryo:
1. Chip/Semiconductor: paghawak ng wafer, chip packaging (porous ceramic/anti-static silicone suction cup, pare-parehong negatibong pressure para maiwasan ang pagkalagot)
2. PCB/Mga Component: Flexible na PCB, micro component (0402 resistors) na naka-mount sa ibabaw (manipis na silicone/gel/micro suction cup para maiwasan ang kulubot/punit)
3. Display: LCD/OLED panel, touch glass grab (mataas na transparent na materyal, walang mantsa at gasgas)
C. Industriya ng sasakyan at mga piyesa ng sasakyan
C.1 Mga pangunahing kinakailangan:malaking suction (solong suction disk ≥500N), multi-specification adaptation (metal/plastic/glass), non-slip
C.2 Mga pangunahing senaryo:
4. Paggawa ng katawan: steel plate / door frame handling welding (malaking diameter na goma / multi-suction cup array, anti-slip texture)
5. Salamin / Panloob: Pag-install ng windscreen, paglilipat ng ibabaw ng upuan sa balat (mga silicone na lumalaban sa temperatura / mga tasa ng pagsipsip ng espongha, proteksyon sa pagpapapangit)
6. Mga Bahagi: engine cylinder body / gearbox housing grab (vacuum + mechanical lock, anti-fall)
D. Industriya ng pagkain at packaging
D.1 Mga pangunahing kinakailangan:Food grade material (FDA certified), madaling linisin, lumalaban sa crush
D.2 Mga pangunahing senaryo:
1. Paghawak ng pagkain: mga inihurnong pagkain / sariwang karne / pag-uuri ng prutas (mababa ang suction na sponge suction cup, walang amoy at madaling hugasan)
2. Packaging automation: pagbubukas ng packaging bag, sterile carton molding (static elimination/ multi-point suction, angkop para sa manipis/hard packaging)
E. Logistics at warehousing industriya
E.1 Mga pangunahing kinakailangan:mahusay na pagbagay (multiple specifications ng mga kalakal), stable pressure, anti-fall
E.2 Mga pangunahing senaryo:
1. Paghawak ng karton: pag-uuri ng karton ng e-commerce (naaayos na hanay ng pagsipsip, presyon ng vacuum)
2. Plate/roll: Wood board/plastic film roll transfer (mahabang strip/annular suction cup, pare-parehong adsorption para maiwasan ang offset)
F. Bagong enerhiya at mga espesyal na industriya
F.1 Bagong enerhiya (lithium na baterya/pv):
1. Lithium battery plate (anti-static porous suction cup, anti-dust), photovoltaic glass (malaking suction silicone suction cup, walang scratch)
F.2 Paglimbag at papel
1. Pagkuha ng papel/naka-print na bagay (absorbent paper material, bahagyang negatibong pressure para maiwasan ang pagkapunit at kontaminasyon ng tinta)
III. Buod ng core adaptation logic
| Mga katangian ng workpiece | Programa sa adaptasyon ng pipette | Mga kaukulang senaryo sa industriya |
| Manipis / Marupok / Precision | Silicone/ceramic na materyal, micro negatibong presyon, micro suction nozzle | Mga elektronikong semiconductors, mga parmasyutiko |
| Mabibigat na bagay / Malaking sukat | Materyal na goma, malaking diameter ng suction cup, multi-suction cup array | Mga sasakyan, mga panel ng logistik |
| Kalusugan/Pag-iwas sa polusyon | Food/medical grade silicone, madaling linisin ang istraktura | Gamot, pagkain |
| Malambot / hindi regular na mga ibabaw | Sponge material, deformable suction cup | Mga interior ng kotse, pagkain |
| Mga kinakailangan sa antistatic | Antistatic silicone, tinulungan ng ion wind | elektronikong semi-conductor |
Manual sa Pag-install
PDF Download
Babala +Pag-iingat （Basahin Bago Gamitin）
PDF Download
