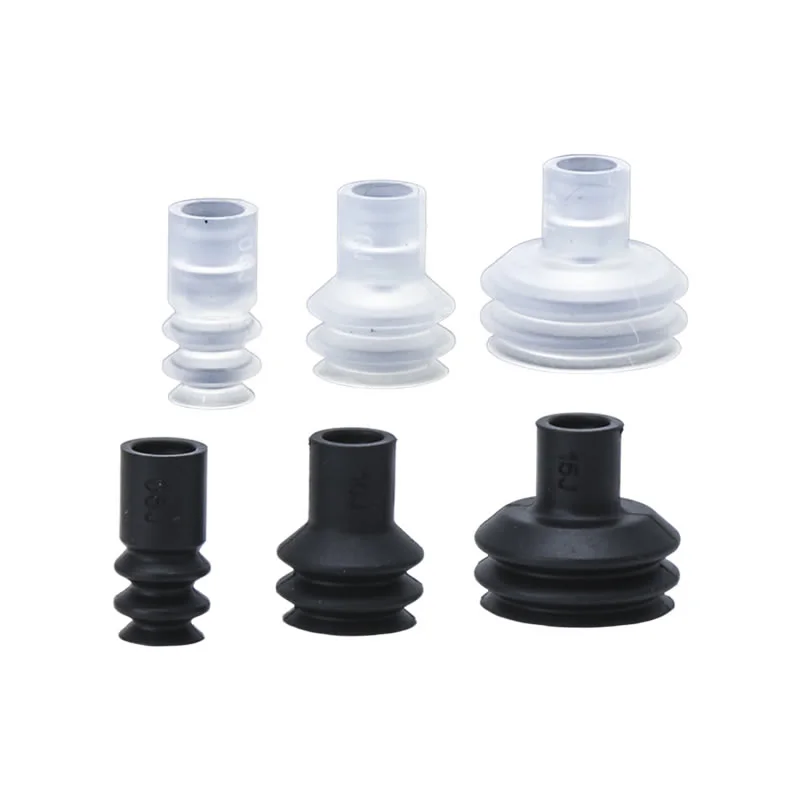

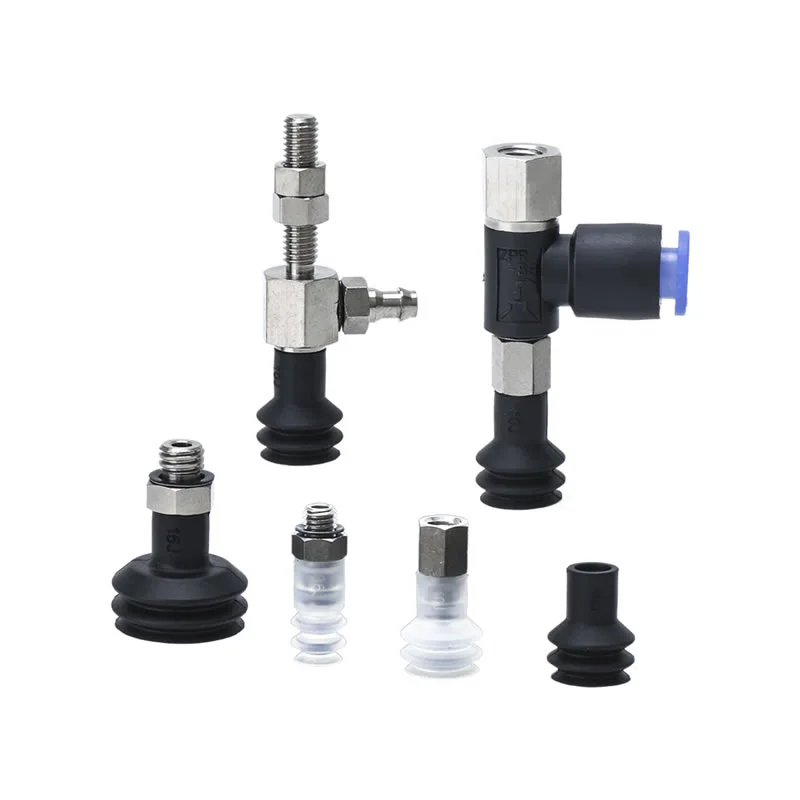

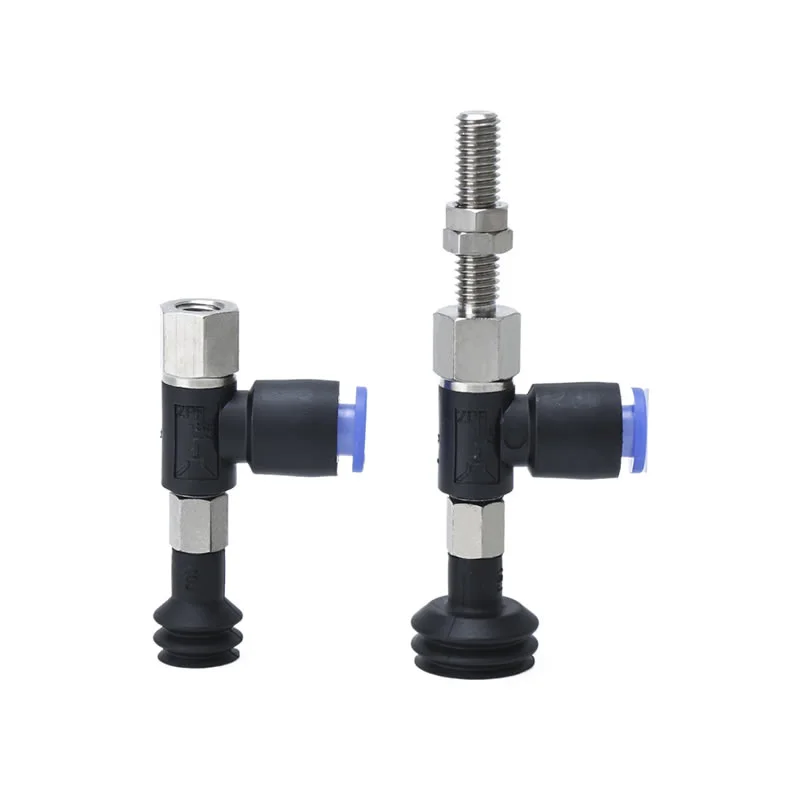

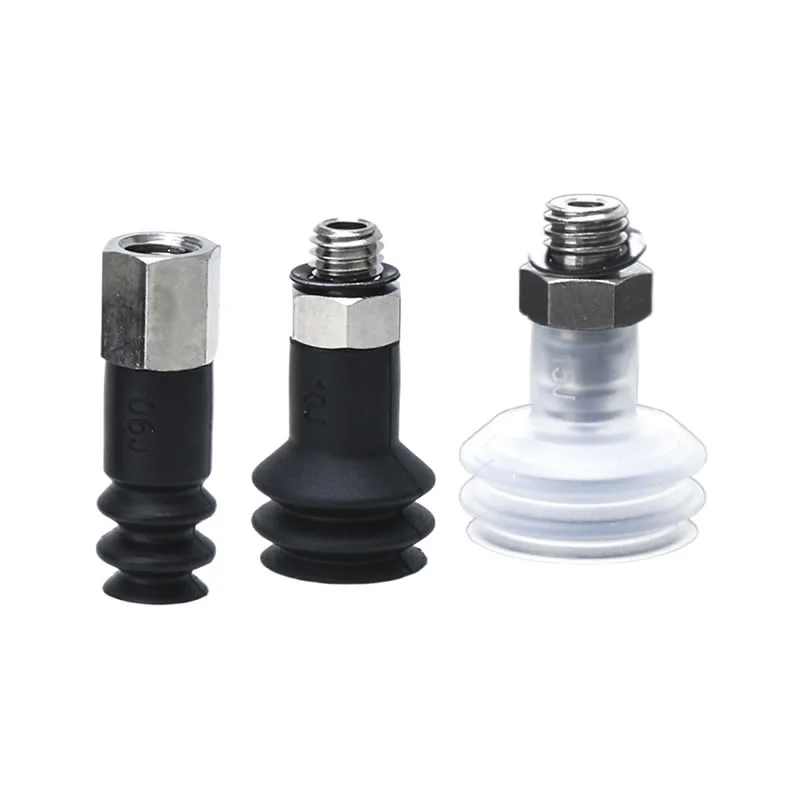

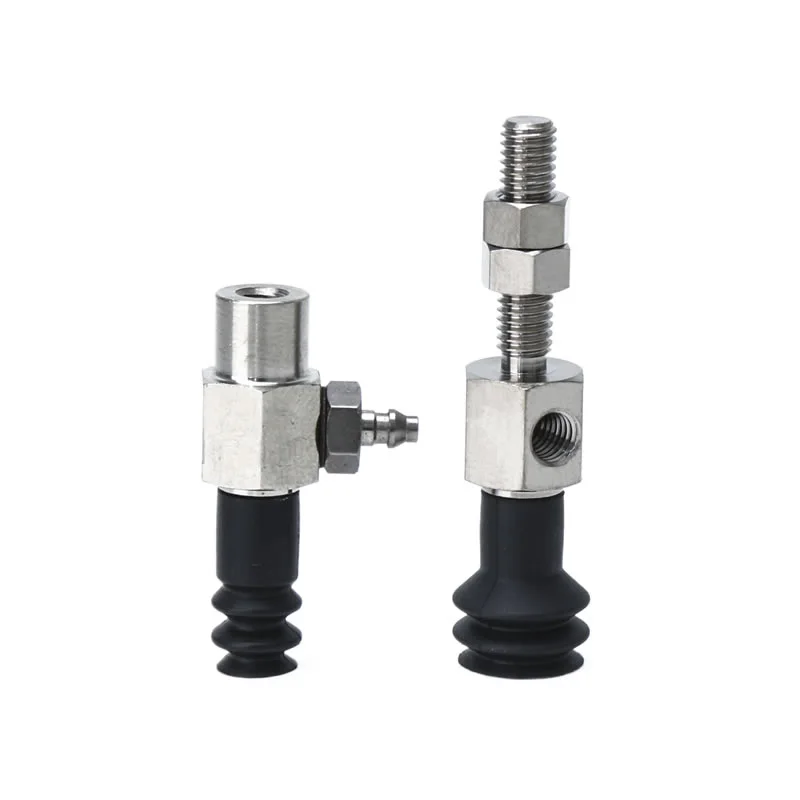

Mga Bellow na walang Lock Ring Vacuum Suction Cups ZP2-J
ZP2 Series Bellows Pad Unit
ZP2-T Series na May Adapter Bellows Mga Vacuum Pad
ZP2-R Series na May Adapter Bellows Mga Vacuum Pad
ZP2-Y Series na May Adapter Bellows Vacuum Pads
Paglalarawan
Paano Mag-order
Mga Detalye / Materyal
Mga aplikasyon
mapagkukunan
Ang Bellows Without Lock Ring Vacuum Suction Cups ZP2-J ay idinisenyo para sa compact, precise, at adaptable automation applications. Ang mga ito ay perpekto para sa maliliit na bahagi, hindi regular na bahagi, at mga linya ng produksyon na may limitadong espasyo.
Mga Pangunahing Tampok ng ZP2-J Bellows Cup na Walang Lock Ring
Mataas na Flexibility
Ang multi-stage na disenyo ng accordion (2.5-layer o 3.5-layer) ay nagbibigay-daan sa vertical stroke absorption, na nagbibigay-daan sa mga pagkakaiba sa taas at maliliit na misalignment.
Tinitiyak ang matatag na pagkakahawak sa hindi pantay o hilig na mga ibabaw.
Sinusuportahan ang maselan o hindi regular na hugis ng mga workpiece nang hindi nagdudulot ng pinsala.
Walang Lock Ring na Kailangan
Ang mga 2.5-layer na modelo ay hindi nangangailangan ng lock ring, pinapasimple ang pag-install at binabawasan ang oras ng pagpupulong.
Available sa φ6mm, φ10mm, at φ15mm diameters upang tumugma sa iba't ibang kinakailangan sa pagsipsip.
Pinapanatili ang maaasahang pagdirikit sa kabila ng kawalan ng locking hardware.
Uri ng Pag-mount
Idinisenyo para sa direkta o modular na pagsasama sa mga robotic arm at automated na istasyon.
Ang compact na istraktura ay umaangkop sa mga masikip na espasyo sa mga linya ng produksyon.
Sinusuportahan ang mahusay na paghawak ng materyal sa electronics, injection molding, at maliliit na industriya ng metalworking.
Iba't-ibang Materyal
Ang Bellows Without Lock Ring Vacuum Suction Cups ZP2-J ay ginawa gamit ang mataas na kalidad na silicone, rubber, o polyurethane (PU), na nag-aalok ng kumbinasyon ng pambihirang paglaban sa abrasion at flexibility.
Tugma sa malinis na silid o mga anti-static na kapaligiran para sa paggawa ng electronics.
Tinitiyak ang pangmatagalang tibay sa ilalim ng madalas na pag-ikot, na pinapanatili ang pare-parehong pagganap ng vacuum.
Ano ang pagkakaiba sa pagitan ng ZP2-J at ZP2-ZJ?
ZP2-J
Uri:Multi-bellows Bellows Walang Lock Ring Vacuum Suction Cups ZP2-J
Lock Ring:Opsyonal; Ang mga 2.5-layer na modelo ay hindi nangangailangan ng lock ring
Mga sukat:2.5-layer (φ6mm, φ10mm, φ15mm), 3.5-layer (φ9mm, φ14mm, φ16mm, φ25mm, φ30mm)
Mga Application:Gumagana nang maayos sa mga hilig na ibabaw o limitadong buffer space; perpekto para sa maliliit na electronics, mga bahaging hinulma ng iniksyon, at mga compact na bahagi ng metal
Flexibility:Mataas na vertical stroke absorption dahil sa disenyo ng accordion
Pag-mount:Compact, madaling pagsasama sa mga robotic arm at automated na istasyon
ZP2-ZJ
Uri:Single-stage o double-stage bellows vacuum cup na may lock ring
Lock Ring:Kinakailangan para sa ligtas na pag-mount
Mga sukat:Karaniwang mas malalaking diameter kaysa ZP2-J; dinisenyo para sa mas mabibigat o mas malalaking workpiece
Mga Application:Angkop para sa bahagyang mas malaki, mas mabigat, o mas matigas na bagay; karaniwang ginagamit sa industriyal na automation kung saan ang katatagan at secure na attachment ay kritikal
Flexibility:Katamtamang pagsipsip ng stroke; tumuon sa maaasahang paghawak sa halip na matinding patayong kabayaran
Pag-mount:Nangangailangan ng lock ring para sa secure na attachment, tugma sa karaniwang mounting hardware

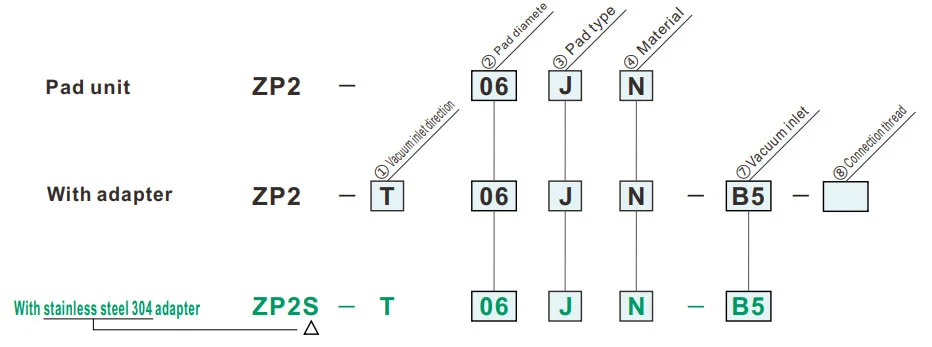

Paano Mag-order
- Para sa paggamit kung saan walang puwang para sa buffer (uri ng tagsibol).
- Mga piraso ng trabaho na may hilig na ibabaw ng adsorption.
- Naaangkop para sa adaptor ng serye ng ZP.
| ①Vacuum inlet na direksyon | ⑦Papasok ng vacuum | ⑧Connection thread | ||
| T | Patayo |
|
A5A6 |
— |
|
B4B5 |
— | ||
| R | Lateral |
|
0406 |
A5A6 |
|
B4B5 |
|||
| Y |
|
U4N4U6N6B5 |
A5A6 |
|
|
B5B6 |
|||
| ②Pad diameter(mm) | |
| 06 | ø6 |
| B10 | ø10 |
| B15 | ø15 |
| ③Uri ng pad | |
| J | Bellows (2.5-Yugto) |
| ⑦Papasok ng vacuum | |||
| thread ng lalaki | A5 | M5 x0.8 | |
| A6 | M6 x1.0 | ||
| Babaeng thread | B4 | M4 x0.7 | |
| B5 | M5 x0.8 | ||
| Paglalagay ng barb | U4 | Para sa ø4 soft tubing | M-5AU-4 |
| N4 | Para sa ø4 nylon tubing | M-5AN-4 | |
| U6 | Para sa ø6 soft tubing | M-5AU-6 | |
| N6 | Para sa ø6 nylon tubing | M-5AN-6 | |
| One-touch fitting | 04 | ø4 | |
| 06 | ø6 | ||
| ④Materyal | |
| N | NBR |
| S | Silicone na goma |
| U | Urethane na goma |
| F | FKM |
| GN | Conductive NBR |
| GS | Conductive silicone goma |
ang simbolo ng reen ay mga customized na modelo.
| ⑧Connection thread | ||
| thread ng lalaki | A5 | M5 x0.8 |
| A6 | M6 x1.0 | |
| Babaeng thread | B4 | M4 x0.7 |
| B5 | M5 x0.8 | |

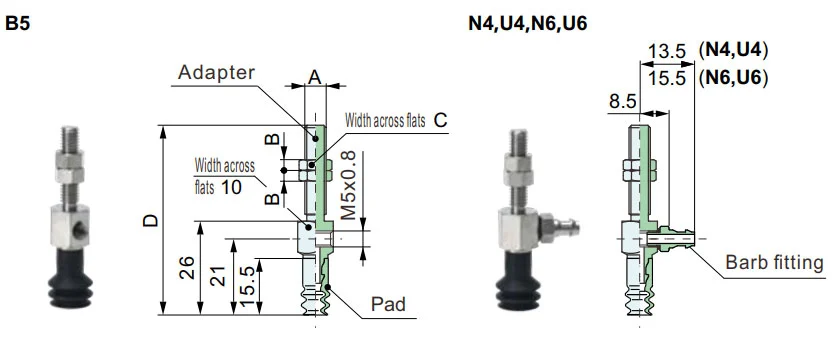

Mga Dimensyon(mm)
Ang berdeng simbolo ay naka-customize na mga modelo.
J
Mga bubuyog
| Modelo | øA | øB | øC | |||
|
② Pad dia. |
③ Pad uri |
④ Pad materyal |
||||
| ZP2 | 06 | J |
N S U F GN GS |
6 | 7 | 8 |
| B10 | 10 | 11 | 12 | |||
| B15 | 15 | 16 | 17 | |||
Modelo para sanggunian: ZP2-06JN

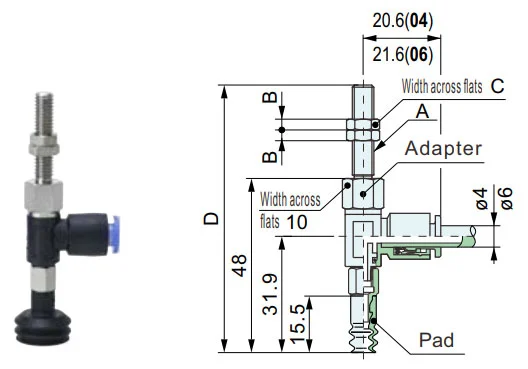

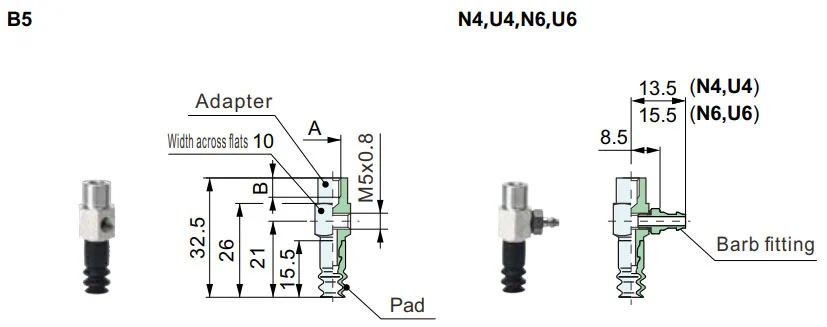

Mga Dimensyon ng Pag-mount ng Adapter
ZP2-T
Patayo
A5, A6
| Modelo | A | B | C | D | Ibagay | |||||
|
① Vacuum direksyon ng pumapasok |
② Pad dia. |
③ Pad uri |
④ Pad materyal |
⑦ Vacuum pumapasok |
||||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F GN GS |
A5 | M5x0.8 | 7 | 3.5 | 22.5 | ZPT1-A5 ZPST1-A5 |
| A6 | M6x1.0 | 8 | 4.5 | 23.5 | ZPT1-A6 ZPST1-A6 |
|||||
Modelo para sanggunian: ZP2-TB10JGN-A5
ZP2-T
Patayo
B4, B5
| Modelo | A | B | Ibagay | |||||
|
① Vacuum direksyon ng pumapasok |
② Pad dia. |
③ Pad uri |
④ Pad materyal |
⑦ Vacuum pumapasok |
||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F GN GS |
B4 | M5x0.8 | 4 | ZPT1-B4 ZPST1-B4 |
| B5 | M6x1.0 | 5 | ZPT1-B5 ZPST1-B5 |
|||||
Modelo para sanggunian: ZP2-TB15JN-B5

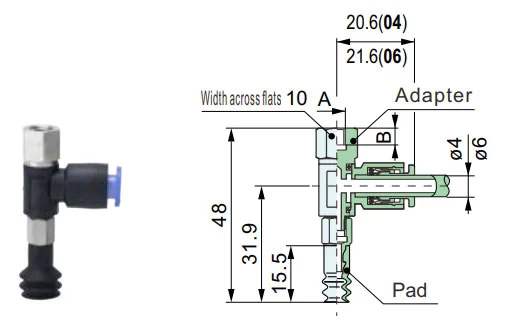

ZP2-R
Lateral
A5, A6
| Modelo | A | B | C | D | Ibagay | ||||||||
|
① Vacuum direksyon ng pumapasok |
② Pad dia. |
③ Pad uri |
④ Pad materyal |
⑦ Vacuum pumapasok |
⑧ Koneksyon thread |
⑦ Vacuum pumapasok |
⑧ Koneksyon thread |
||||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F GN GS |
04 06 |
A5 | M5x0.8 | 4 | 7 | 69 | ZPY1 |
04 06 |
A5 |
| A6 | M6x1.0 | 3 | 8 | 74 | A6 | ||||||||
Modelo para sa refer: ZP2-R06JGN-04-A5 Adapter para sa refer:ZPR1-04-A5
ZP2-R
Lateral
B4, B5
| Modelo | A | B | Ibagay | ||||||||
|
① Vacuum direksyon ng pumapasok |
② Pad dia. |
③ Pad uri |
④ Pad materyal |
⑦ Vacuum pumapasok |
⑧ Koneksyon thread |
⑦ Vacuum pumapasok |
⑧ Koneksyon thread |
||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F GN GS |
04 06 |
B4 | M4x0.7 | 4 | ZPY1 |
04 06 |
B4 |
| B5 | M5x0.8 | 5 | B5 | ||||||||
Modelo para sa refer: ZP2-RB10JN-06-B5 Adapter para sa refer:ZPR1-06-B5
ZP2-Y
Lateral
A5, A6
| Modelo | A | B | C | D | Ibagay | ||||||||
|
① Vacuum direksyon ng pumapasok |
② Pad dia. |
③ Pad uri |
④ Pad materyal |
⑦ Vacuum pumapasok |
⑧ Koneksyon thread |
⑦ Vacuum pumapasok |
⑧ Koneksyon thread |
||||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
A5 | M5x0.8 | 4 | 7 | 47.5 | ZPY1 | B5 N4 U4 N6 U6 |
A5 |
| A6 | M6x1.0 | 3 | 8 | 53 | A6 | ||||||||
Modelo para sa refer: ZP2-YB15JGN-U4-A6 Adapter para sa refer:ZPY1-U4-A6
ZP2-Y
Lateral
B4, B5
| Modelo | A | B | Ibagay | ||||||||
|
① Vacuum direksyon ng pumapasok |
② Pad dia. |
③ Pad uri |
④ Pad materyal |
⑦ Vacuum pumapasok |
⑧ Koneksyon thread |
⑦ Vacuum pumapasok |
⑧ Koneksyon thread |
||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
B4 | M4x0.7 | 4 | ZPY1 | B5 N4 U4 N6 U6 |
B4 |
| B5 | M5x0.8 | 5 | B5 | ||||||||
Modelo para sa refer: ZP2-Y06JS-N4-B4 Adapter para sa refer:ZPY1-N4-B4
Materyal at Katangian ng Pad
⚪:Kaunti o walang impluwensya △:Maaaring gamitin depende sa mga kondisyon X:Hindi angkop
|
materyal
Mga katangian
|
Simbolo | Durometer HS (±5°) |
Kulay ng goma |
Nagpapatakbo temperatura saklaw (°C) |
Langis paglaban gasolina |
Langis paglaban benzol |
Base paglaban |
Acid paglaban |
Weatherability | Ozone paglaban |
Abrasyon paglaban |
Hindi tinatablan ng tubig | Solvent paglaban (Benzene, toluene) |
Aplikasyon |
| NBR | N | 50 | Itim | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Paglipat ng pangkalahatang gawain, Corrugated board, Veneer plate, Iron plate at iba pa |
| Silicone na goma | S | 45 ~ 50 | Puti | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Pag-alis mula sa die-casting, Manipis na trabaho, Food processor |
| Urethane na goma | U | 50 ~ 60 | kayumanggi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Corrugated board, Iron plate, Veneer plate |
| FKM | F | 60 | Itim | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Gawaing kemikal |
| Conductive NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pangkalahatang gawain ng semiconductor (Static electricity resistance) | |
| Conductive silicone rubbe | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (Static na kuryente) |
Ang talahanayan sa itaas ay sumasaklaw lamang sa mga pangkalahatang katangian ng paksang materyales na goma. Ang asul na simbolo ay mga customized na modelo.
Application outline ng mga bahagi ng pneumatic (vacuum suction cup) sa iba't ibang larangan ng industriya
I. Mga pangunahing lakas
II. Pagkuha ng mga aplikasyon ayon sa industriya
A. Medisina at industriyang medikal
A.1: Mga pangunahing kinakailangan:Malinis at walang polusyon (FDA/GMP compliant), banayad at hindi nakakapinsala, at pag-iwas sa cross-contamination
A.2 Mga pangunahing senaryo:
1. Pharmaceutical packaging: bote ng gamot / pharmaceutical plate / infusion bag pickup (food grade silicone suction cup, walang particle shedding)
2. Pagpupulong ng medikal na aparato: mga instrumentong pang-opera/mga medikal na catheter/mga piraso ng paghawak ng prosthesis (nababagay na negatibong presyon, proteksyon sa pagpapapangit)
3. Biological laboratory: petri dish/centrifuge tube/reagent card transfer (chemical resistant, sterile compatible)
B. Industriya ng electronics at semiconductor
B.1 Mga pangunahing kinakailangan:anti-static (10⁶-10¹¹Ω), precision positioning (error ≤0.01mm), scratch resistance
B.2 Mga pangunahing senaryo:
1. Chip/Semiconductor: paghawak ng wafer, chip packaging (porous ceramic/anti-static silicone suction cup, pare-parehong negatibong pressure para maiwasan ang pagkalagot)
2. PCB/Mga Component: Flexible na PCB, micro component (0402 resistors) na naka-mount sa ibabaw (manipis na silicone/gel/micro suction cup para maiwasan ang kulubot/punit)
3. Display: LCD/OLED panel, touch glass grab (mataas na transparent na materyal, walang mantsa at gasgas)
C. Industriya ng sasakyan at mga piyesa ng sasakyan
C.1 Mga pangunahing kinakailangan:malaking suction (solong suction disk ≥500N), multi-specification adaptation (metal/plastic/glass), non-slip
C.2 Mga pangunahing senaryo:
4. Paggawa ng katawan: steel plate / door frame handling welding (malaking diameter na goma / multi-suction cup array, anti-slip texture)
5. Salamin / Panloob: Pag-install ng windscreen, paglilipat ng ibabaw ng upuan sa balat (mga silicone na lumalaban sa temperatura / mga tasa ng pagsipsip ng espongha, proteksyon sa pagpapapangit)
6. Mga Bahagi: engine cylinder body / gearbox housing grab (vacuum + mechanical lock, anti-fall)
D. Industriya ng pagkain at packaging
D.1 Mga pangunahing kinakailangan:Food grade material (FDA certified), madaling linisin, lumalaban sa crush
D.2 Mga pangunahing senaryo:
1. Paghawak ng pagkain: mga inihurnong pagkain / sariwang karne / pag-uuri ng prutas (mababa ang suction na sponge suction cup, walang amoy at madaling hugasan)
2. Packaging automation: pagbubukas ng packaging bag, sterile carton molding (static elimination/ multi-point suction, angkop para sa manipis/hard packaging)
E. Logistics at warehousing industriya
E.1 Mga pangunahing kinakailangan:mahusay na pagbagay (multiple specifications ng mga kalakal), stable pressure, anti-fall
E.2 Mga pangunahing senaryo:
1. Paghawak ng karton: pag-uuri ng karton ng e-commerce (naaayos na hanay ng pagsipsip, presyon ng vacuum)
2. Plate/roll: Wood board/plastic film roll transfer (mahabang strip/annular suction cup, pare-parehong adsorption para maiwasan ang offset)
F. Bagong enerhiya at mga espesyal na industriya
F.1 Bagong enerhiya (lithium na baterya/pv):
1. Lithium battery plate (anti-static porous suction cup, anti-dust), photovoltaic glass (malaking suction silicone suction cup, walang scratch)
F.2 Paglimbag at papel
1. Pagkuha ng papel/naka-print na bagay (absorbent paper material, bahagyang negatibong pressure para maiwasan ang pagkapunit at kontaminasyon ng tinta)
III. Buod ng core adaptation logic
| Mga katangian ng workpiece | Programa sa adaptasyon ng pipette | Mga kaukulang senaryo sa industriya |
| Manipis / Marupok / Precision | Silicone/ceramic na materyal, micro negatibong presyon, micro suction nozzle | Mga elektronikong semiconductors, mga parmasyutiko |
| Mabibigat na bagay / Malaking sukat | Materyal na goma, malaking diameter ng suction cup, multi-suction cup array | Mga sasakyan, mga panel ng logistik |
| Kalusugan/Pag-iwas sa polusyon | Food/medical grade silicone, madaling linisin ang istraktura | Gamot, pagkain |
| Malambot / hindi regular na mga ibabaw | Sponge material, deformable suction cup | Mga interior ng kotse, pagkain |
| Mga kinakailangan sa antistatic | Antistatic silicone, tinulungan ng ion wind | elektronikong semi-conductor |
