Ang vacuum suction ay isang pangunahing solusyon para sa "flexible grasping" sa industriyal na automation na may apat na pangunahing bentahe: hindi nakakapinsalang paghawak, kakayahang umangkop sa mga multi-materyal/irregular na workpiece, malinis at proteksyon sa kapaligiran, at flexible na operasyon. Maaari itong iakma sa iba't ibang mga katangian ng industriya ng mga workpiece (manipis/makapal, katumpakan/magaspang, sanitary/standard).
Mga Short-type na Vacuum Suction Cup ZP2-MU
Bilang isang nangungunang tagagawa ng China, nag-aalok ang aming pabrika ng Customized Short-type na Vacuum Suction Cups na ZP2-MU (ø2-15mm). Nagtatampok ng mababang profile para sa masikip na espasyo at anti-static na silicone. Gamit ang mga imported na silicone, NBR, at mga anti-static na materyales, na sinamahan ng mga all-stainless steel na bahagi, ang produktong ito ay angkop para sa paggamit sa mga industriya ng lithium na baterya at semiconductor.
I-click at Simulan ang Pinili
》Bumalik sa Impormasyon ng Produkto
Mga Short-type na Vacuum Suction Cup ZP2-EU
ZP2 Series Short-type na Vacuum Pad Unit
ZP2-T Series na May Adapter na Short-type na Vacuum Pad
Paglalarawan
Paano Mag-order
Mga Detalye / Materyal
Mga aplikasyon
mapagkukunan

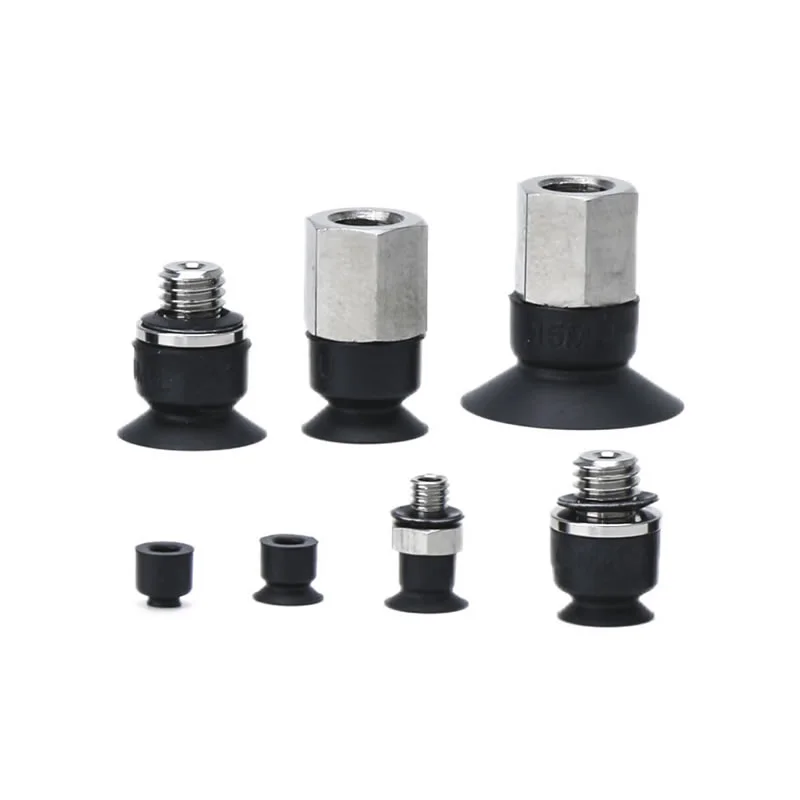

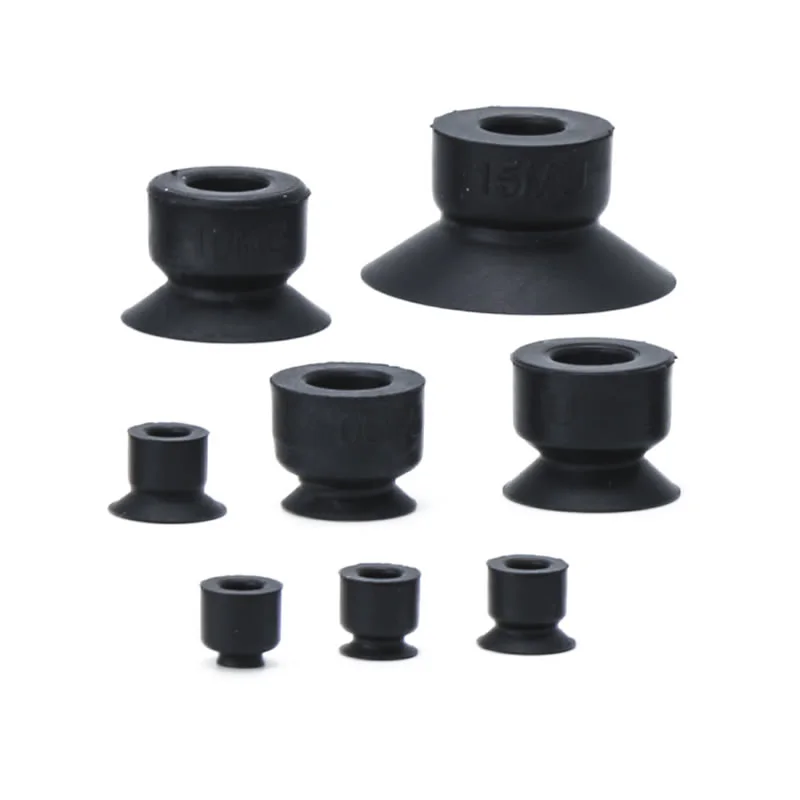

Ang mga short-type na Vacuum Suction Cup ZP2-MU ay idinisenyo na may compact na istraktura at nagbibigay ng matatag, maaasahang adsorption.
Mga Tampok ng Produkto:
Ang low-profile suction cup na ito ay perpekto para sa mga installation na may limitadong espasyo. Tinitiyak ng flat contact surface nito ang malapit na pagkakaakma sa workpiece, na naghahatid ng pare-parehong pagsipsip habang pinapaliit ang deformation—ginagawa itong angkop para sa mga gawain sa paghawak ng tumpak. Nag-aalok ang mga piling modelo ng mga anti-static na katangian, na nakakatugon sa mga kinakailangan ng mga sensitibong kapaligiran gaya ng paggawa ng electronics.
Mga pagtutukoy:
Available sa malawak na hanay ng maliliit na diameter, kabilang ang φ2, φ3.5, φ4, φ5, φ6, φ8, φ10, at φ15, na angkop para sa paghawak ng maliliit at magaan na bahagi.
Mga materyales:
Kasama sa mga opsyon ang NBR (nitrile rubber), imported na silicone, at anti-static na silicone, na nagbibigay-daan sa flexible na pagpili batay sa temperatura, wear resistance, at electrostatic na mga pangangailangan sa proteksyon.
Mga Pagpipilian sa Koneksyon:

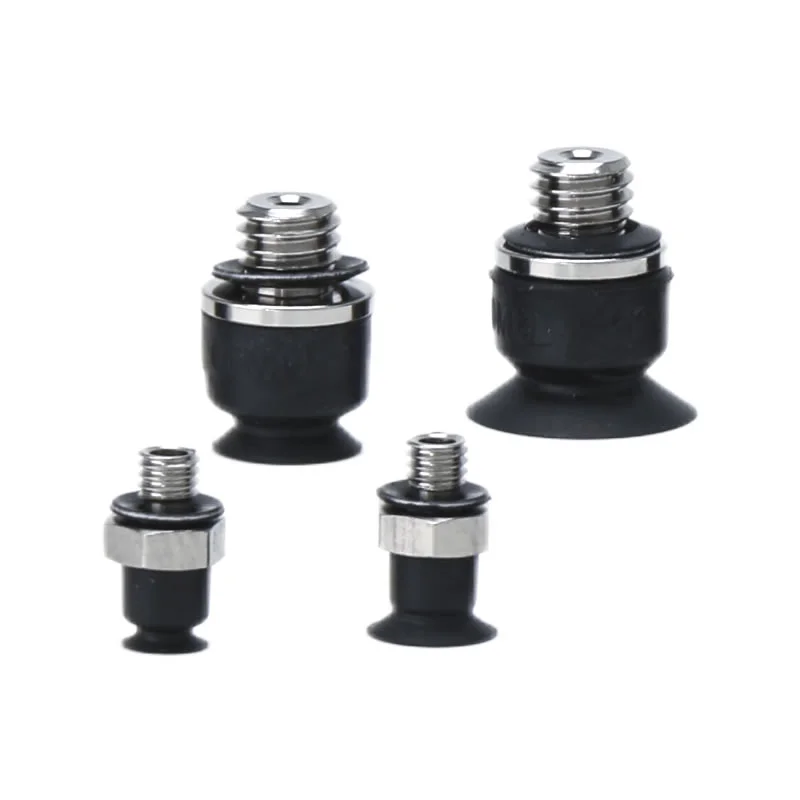

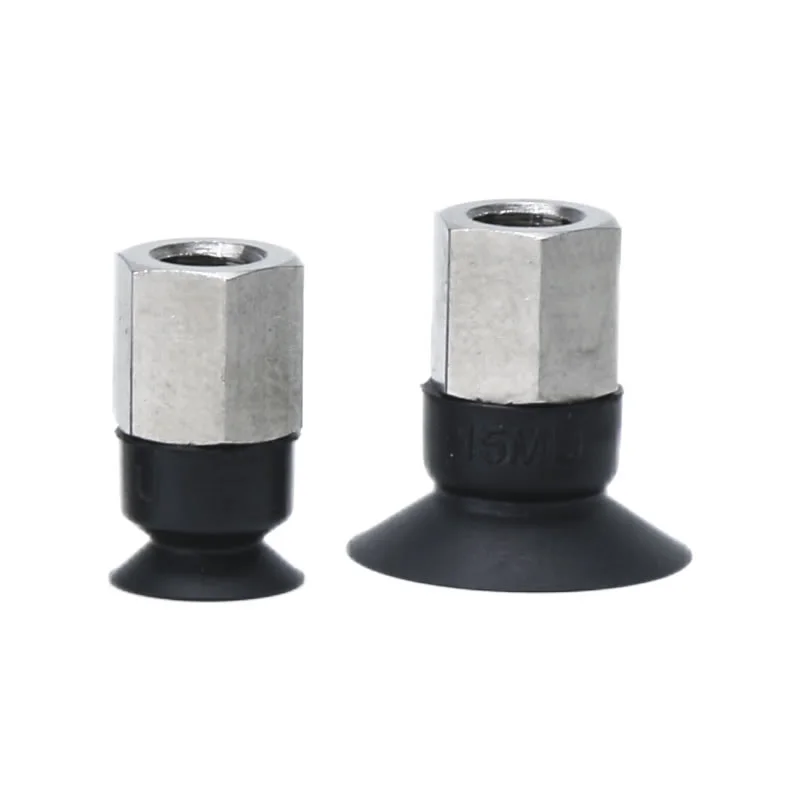

Sinusuportahan ng Short-type na Vacuum Suction Cups ZP2-MU ang maraming mounting configuration, kabilang ang mga external na thread (A3) at internal na mga thread (B5), na tinitiyak ang madaling pagsasama sa isang malawak na hanay ng mga equipment system.
FAQ
Ano ang uri ng "MU" sa ZP2?
Ang uri ng "MU" ay tumutukoy sa isang mini, ultra-compact (micro) na disenyo sa loob ng ZP2 series.
Napakaliit na diameter (φ2–φ15) para sa tumpak na paghawak
Low-profile na istraktura para sa masikip na espasyo sa pag-install
Na-optimize para sa magaan, maliit na laki ng workpiece
Gumagawa ang Commaelec ng mga Short-type na Vacuum Suction Cup na ZP2-MU na may stable na dimensional accuracy, na tinitiyak ang pare-parehong performance sa mga high-precision system.
Ano ang mga pangunahing benepisyo ng ZP2-MU?
Compact size: perpekto para sa mga siksik na layout at limitadong espasyo
Matatag na adsorption: ang flat na disenyo ay nagsisiguro ng maaasahang sealing sa maliliit na bahagi
Precision handling: pinapaliit ang deformation sa panahon ng pick-and-place
Kakayahang umangkop sa materyal: Available ang mga opsyong NBR, silicone, at anti-static
Mataas na pagkakapare-pareho: Tinitiyak ng kinokontrol na produksyon ng Commaelec ang pare-parehong kalidad sa maramihang paggamit
Ano ang mga aplikasyon?
Industriya ng electronics: chips, maliliit na bahagi, paghawak ng PCB (magagamit ang mga anti-static na opsyon)
Precision assembly lines: maliit na plastic o metal na bahagi
Pag-automate ng packaging: magaan na mga item at mabilis na pagpapatakbo ng ikot
Paghawak ng micro-component: kung saan kritikal ang espasyo at katumpakan

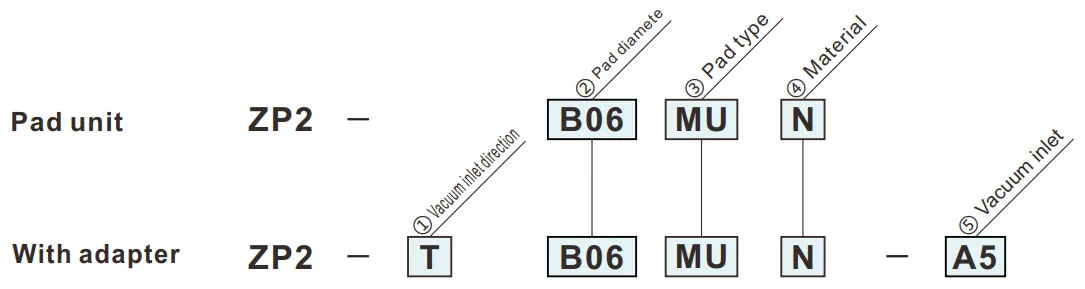

Paano Mag-order
- Pagtitipid ng espasyo sa direksyon ng taas.
| ①Vacuum inlet na direksyon | |
| T | Patayo |
| ③Uri ng pad | |
| MU | Uri ng patag |
|
⑤ Vacuum na pumapasok
② Pad diameter(mm)
|
B02 | B035 | B04 | B05 | B06 | B08 | B10 | B15 | |
| ø2 | ø3.5 | ø4 | ø5 | ø6 | ø8 | ø10 | ø15 | ||
| A3 | M3x0.5 (Lalaki) | ● | ● | ● | ● | — | — | — | — |
| H5 | M5x0.8 (Lalaki) | — | — | — | — | ● | ● | ● | ● |
| B5 | M5x0.8 (Babae) | — | — | — | — | ● | ● | ● | ● |
| ④Materyal | |
| N | NBR |
| S | Silicone na goma |
| U | Urethane na goma |
| F | FKM |
| GN | Conductive NBR |
| GS | Conductive silicone goma |
Ang berdeng simbolo ay naka-customize na mga modelo.
Mga Dimensyon(mm)
Ang berdeng simbolo ay naka-customize na mga modelo.
MU
Uri ng patag
| Modelo | øA | øB | øC | D | øE | øF | øG | H | Y | |||
|
② Pad dia. |
③ Pad uri |
④ Pad Materia |
||||||||||
| ZP2 | B02 | MU |
N S U F GN GS |
2 | 2.4 | 4 | 4 | 1 | 3 | 2 | 2.5 | 0.5 |
| B035 | 3.5 | 3.8 | ||||||||||
| B04 | 4 | 4.8 | 1.4 | 0.8 | ||||||||
| B05 | 5 | 5.8 | ||||||||||
| B06 | 6 | 6.7 | 7.5 | 6.5 | 2 | 6 | 4 | 4 | 0.8 | |||
| B08 | 8 | 8.8 | 8 | 7 | 1.2 | |||||||
| B10 | 10 | 10.6 | ||||||||||
| B15 | 15 | 15.6 | 9 | 8 | 2 | |||||||
Modelo para sanggunian: ZP2-B035MUN
Mga Dimensyon ng Pag-mount ng Adapter
Naaangkop na pad: B02MU/B035MU/B04MU/B05MU
Naaangkop na pad: B06MU/B08MU/B10MU/B15MU

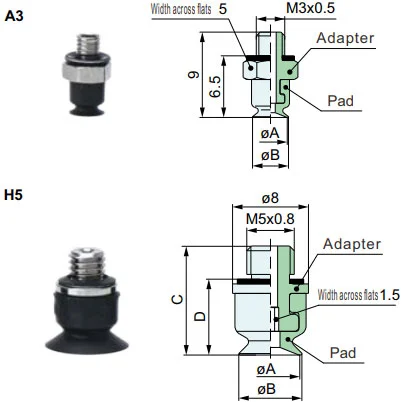

ZP2-T
Patayo
A3,H5
| Modelo | øA | øB | C | D | Adapter | |||||
|
① Vacuum pumapasok direksyon |
② Pad dia. |
③ Pad uri |
④ Pad materyal |
⑤ Vacuum pumapasok |
||||||
| ZP2 | T | B02 | MU |
N S U F GN GS |
A3 | 2 | 2.4 | — | — | ZP2A-M01P |
| B035 | 3.5 | 3.8 | ||||||||
| B04 | 4 | 4.8 | ||||||||
| B05 | 5 | 5.8 | ||||||||
| B06 | H5 | 6 | 6.7 | 11.5 | 8 | ZP2A-M02P | ||||
| B08 | 8 | 8.8 | 12 | 8.5 | ||||||
| B10 | 10 | 10.6 | ||||||||
| B15 | 15 | 15.6 | 13 | 9.5 | ||||||
Modelo para sanggunian: ZP2-TB10MUGS-H5
ZP2-T
Patayo
B5
| Modelo | øA | øB | C | D | Adapter | |||||
|
① Vacuum inletdirection |
② Pad dia. |
③ Pad uri |
④ Pad materyal |
⑤ Vacuum pumapasok |
||||||
| ZP2 | T | B06 | MU |
N S U F GN GS |
B5 | 6 | 6.7 | 14.5 | 6.5 | ZP2A-M04 |
| B08 | 8 | 8.8 | 15 | 7 | ||||||
| B10 | 10 | 10.6 | ||||||||
| B15 | 15 | 15.6 | 16 | 8 | ||||||
Modelo para sanggunian: ZP2-TB10MUGS-B5
Materyal at Katangian ng Pad
⚪:Kaunti o walang impluwensya △:Maaaring gamitin depende sa mga kondisyon X:Hindi angkop
|
materyal
Mga katangian
|
Simbolo | Durometer HS (±5°) |
Kulay ng goma |
Nagpapatakbo temperatura saklaw (°C) |
Langis paglaban gasolina |
Langis paglaban benzol |
Base paglaban |
Acid paglaban |
Weatherability | Ozone paglaban |
Abrasyon paglaban |
Hindi tinatablan ng tubig | Solvent paglaban (Benzene, toluene) |
Aplikasyon |
| NBR | N | 50 | Itim | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Paglipat ng pangkalahatang gawain, Corrugated board, Veneer plate, Iron plate at iba pa |
| Silicone na goma | S | 45 ~ 50 | Puti | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Pag-alis mula sa die-casting, Manipis na trabaho, Food processor |
| Urethane na goma | U | 50 ~ 60 | kayumanggi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Corrugated board, Iron plate, Veneer plate |
| FKM | F | 60 | Itim | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Gawaing kemikal |
| Conductive NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pangkalahatang gawain ng semiconductor (Static electricity resistance) | |
| Conductive silicone rubbe | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (Static na kuryente) |
Ang talahanayan sa itaas ay sumasaklaw lamang sa mga pangkalahatang katangian ng paksang materyales na goma. Ang asul na simbolo ay mga customized na modelo.
Application outline ng mga bahagi ng pneumatic (vacuum suction cup) sa iba't ibang larangan ng industriya
I. Mga pangunahing lakas
II. Pagkuha ng mga aplikasyon ayon sa industriya
A. Medisina at industriyang medikal
A.1: Mga pangunahing kinakailangan:Malinis at walang polusyon (FDA/GMP compliant), banayad at hindi nakakapinsala, at pag-iwas sa cross-contamination
A.2 Mga pangunahing senaryo:
1. Pharmaceutical packaging: bote ng gamot / pharmaceutical plate / infusion bag pickup (food grade silicone suction cup, walang particle shedding)
2. Pagpupulong ng medikal na aparato: mga instrumentong pang-opera/mga medikal na catheter/mga piraso ng paghawak ng prosthesis (nababagay na negatibong presyon, proteksyon sa pagpapapangit)
3. Biological laboratory: petri dish/centrifuge tube/reagent card transfer (chemical resistant, sterile compatible)
B. Industriya ng electronics at semiconductor
B.1 Mga pangunahing kinakailangan:anti-static (10⁶-10¹¹Ω), precision positioning (error ≤0.01mm), scratch resistance
B.2 Mga pangunahing senaryo:
1. Chip/Semiconductor: paghawak ng wafer, chip packaging (porous ceramic/anti-static silicone suction cup, pare-parehong negatibong pressure para maiwasan ang pagkalagot)
2. PCB/Mga Component: Flexible na PCB, micro component (0402 resistors) na naka-mount sa ibabaw (manipis na silicone/gel/micro suction cup para maiwasan ang kulubot/punit)
3. Display: LCD/OLED panel, touch glass grab (mataas na transparent na materyal, walang mantsa at gasgas)
C. Industriya ng sasakyan at mga piyesa ng sasakyan
C.1 Mga pangunahing kinakailangan:malaking suction (solong suction disk ≥500N), multi-specification adaptation (metal/plastic/glass), non-slip
C.2 Mga pangunahing senaryo:
4. Paggawa ng katawan: steel plate / door frame handling welding (malaking diameter na goma / multi-suction cup array, anti-slip texture)
5. Salamin / Panloob: Pag-install ng windscreen, paglilipat ng ibabaw ng upuan sa balat (mga silicone na lumalaban sa temperatura / mga tasa ng pagsipsip ng espongha, proteksyon sa pagpapapangit)
6. Mga Bahagi: engine cylinder body / gearbox housing grab (vacuum + mechanical lock, anti-fall)
D. Industriya ng pagkain at packaging
D.1 Mga pangunahing kinakailangan:Food grade material (FDA certified), madaling linisin, lumalaban sa crush
D.2 Mga pangunahing senaryo:
1. Paghawak ng pagkain: mga inihurnong pagkain / sariwang karne / pag-uuri ng prutas (mababa ang suction na sponge suction cup, walang amoy at madaling hugasan)
2. Packaging automation: pagbubukas ng packaging bag, sterile carton molding (static elimination/ multi-point suction, angkop para sa manipis/hard packaging)
E. Logistics at warehousing industriya
E.1 Mga pangunahing kinakailangan:mahusay na pagbagay (multiple specifications ng mga kalakal), stable pressure, anti-fall
E.2 Mga pangunahing senaryo:
1. Paghawak ng karton: pag-uuri ng karton ng e-commerce (naaayos na hanay ng pagsipsip, presyon ng vacuum)
2. Plate/roll: Wood board/plastic film roll transfer (mahabang strip/annular suction cup, pare-parehong adsorption para maiwasan ang offset)
F. Bagong enerhiya at mga espesyal na industriya
F.1 Bagong enerhiya (lithium na baterya/pv):
1. Lithium battery plate (anti-static porous suction cup, anti-dust), photovoltaic glass (malaking suction silicone suction cup, walang scratch)
F.2 Paglimbag at papel
1. Pagkuha ng papel/naka-print na bagay (absorbent paper material, bahagyang negatibong pressure para maiwasan ang pagkapunit at kontaminasyon ng tinta)
III. Buod ng core adaptation logic
| Mga katangian ng workpiece | Programa sa adaptasyon ng pipette | Mga kaukulang senaryo sa industriya |
| Manipis / Marupok / Precision | Silicone/ceramic na materyal, micro negatibong presyon, micro suction nozzle | Mga elektronikong semiconductors, mga parmasyutiko |
| Mabibigat na bagay / Malaking sukat | Materyal na goma, malaking diameter ng suction cup, multi-suction cup array | Mga sasakyan, mga panel ng logistik |
| Kalusugan/Pag-iwas sa polusyon | Food/medical grade silicone, madaling linisin ang istraktura | Gamot, pagkain |
| Malambot / hindi regular na mga ibabaw | Sponge material, deformable suction cup | Mga interior ng kotse, pagkain |
| Mga kinakailangan sa antistatic | Antistatic silicone, tinulungan ng ion wind | elektronikong semi-conductor |
