Ang vacuum suction ay isang pangunahing solusyon para sa "flexible grasping" sa industriyal na automation na may apat na pangunahing bentahe: hindi nakakapinsalang paghawak, kakayahang umangkop sa mga multi-materyal/irregular na workpiece, malinis at proteksyon sa kapaligiran, at flexible na operasyon. Maaari itong iakma sa iba't ibang mga katangian ng industriya ng mga workpiece (manipis/makapal, katumpakan/magaspang, sanitary/standard).

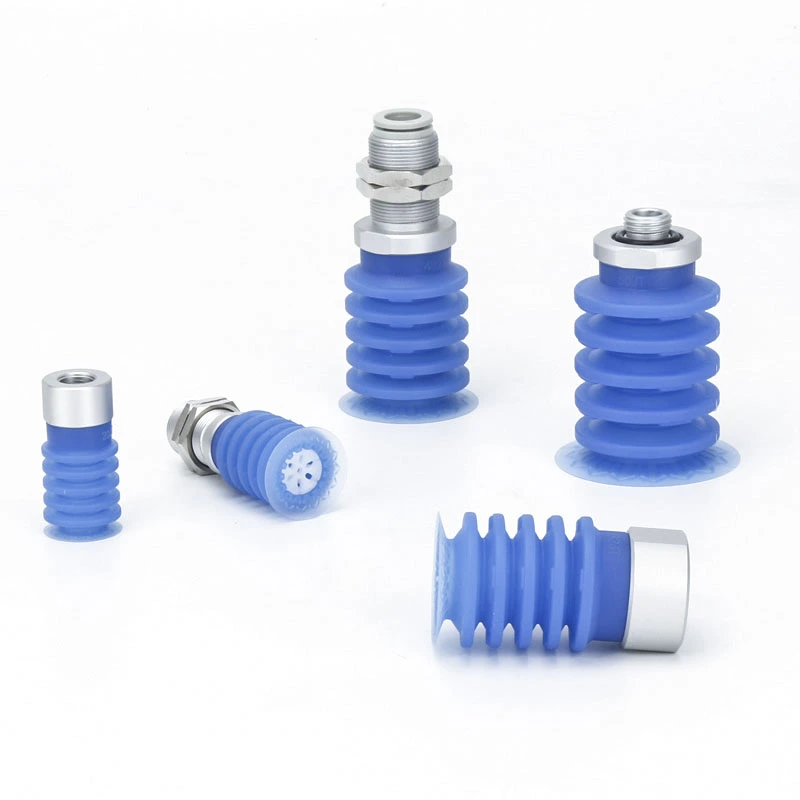

Bellows 5.5-stage Vacuum Suction Cups ZP3P-JT
Iniimbitahan ka naming pumili mula sa Bellows 5.5-stage na Vacuum Suction Cup ng aming pabrika ZP3P-JT, na available sa hanay ng mga diameter kabilang ang 20mm, 25mm, 32mm, 40mm, at 50mm. Ang seryeng ito ay partikular na ininhinyero para sa mga automated na aplikasyon ng packaging ng pelikula sa loob ng industriya ng pagkain at medikal, at angkop din ito para sa paghawak ng iba't ibang nababaluktot na materyales na madaling kapitan ng deformation. Ang 5.5-bellow (accordion) na istraktura ay nagtatampok ng mga naka-embed na panloob na suporta sa tadyang na epektibong pumipigil sa mga pader ng suction cup na dumikit sa isa't isa; saka, ang likas na cushioning stroke na kakayahan ng disenyong ito ay awtomatikong nagbabayad para sa mga pagkakaiba sa taas na naranasan kapag nakakahawak ng mga naka-sako na materyales.
I-click at Simulan ang Pinili
》Bumalik sa Impormasyon ng Produkto
Bellows 5.5-stage Vacuum Suction Cups ZP3P-JT
ZP3P Series Bellows 5.5-stage na Vacuum Pad Unit
ZP3P-T Series na May Adapter Bellows na 5.5-stage na mga Vacuum Pad
Paglalarawan
Paano Mag-order
Mga Detalye / Materyal
Mga aplikasyon
mapagkukunan
Para saan ang Bellows na 5.5-stage na Vacuum Suction Cup na ZP3P-JT?

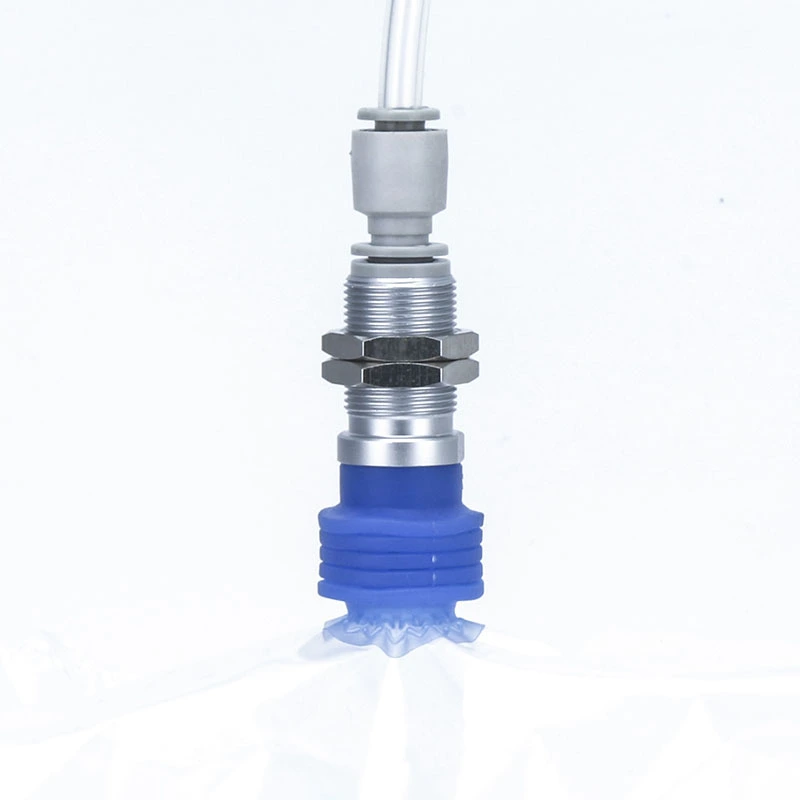

Idinisenyo para sa awtomatikong paghawak ng lubos na nababagong packaging ng pelikula sa mga industriya ng pagkain at medikal.
Pinangangasiwaan ang packaging ng likido/pulbos, kabilang ang mga bag ng inumin, mga pakete ng sarsa, mga bag ng pulbos ng gatas, at mga bag ng harina.
Angkop para sa mga manipis na pelikula, ethylene sheet, plastic sheet, at iba pang flexible na materyales sa high-precision na awtomatikong pick-and-place system.
Sinusuportahan din ang magaan na pang-industriyang automation na mga senaryo na may mahigpit na mga kinakailangan sa kalinisan.
Mga Pangunahing Tampok ng 5.5-Stage Bellows
Istraktura ng Uri ng Accordion:Ang Bellows 5.5-stage Vacuum Suction Cups ZP3P-JT ay nagtatampok ng multi-layer na disenyo ng bellows na pinatibay ng mga tadyang pangsuporta, na epektibong pumipigil sa pagdikit at tinitiyak ang maayos na operasyon.

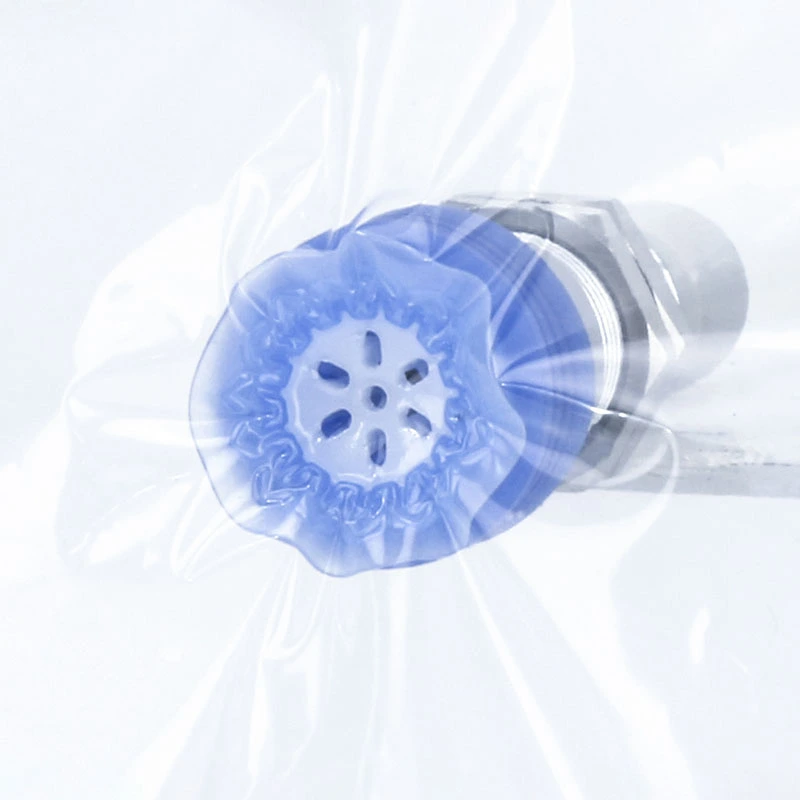

Flexible na Pelikulang Skirt:Tinitiyak ang mahigpit na seal, binabawasan ang mga tagas, at pinipigilan ang mga wrinkles.
Mga Labyrinth Vacuum Channel:Palawakin ang suction area at panatilihin ang vacuum flow para sa maaasahang gripping.
Gabay na Attachment:Pinaliit ang pagpapapangit ng tasa at pag-vibrate ng bahagi sa panahon ng operasyon.
Cushioned Stroke:Binabayaran ang mga pagkakaiba-iba ng taas sa mga naka-sako na bahagi.
Hindi kinakalawang na asero na Filter Screen:Pinipigilan ang pagpasok ng dayuhang bagay at nagbibigay-daan sa madaling paglilinis.
Materyal at Konstruksyon
Ginawa mula sa FDA-certified silicone para sa mga medikal na grade na pelikula.
Ang pagpipiliang asul na silicone na angkop para sa mga linya ng pagpoproseso ng pagkain at cosmetic packaging, na may kakayahan sa pagtuklas ng kontaminasyon.
Magagamit na Mga Attachment

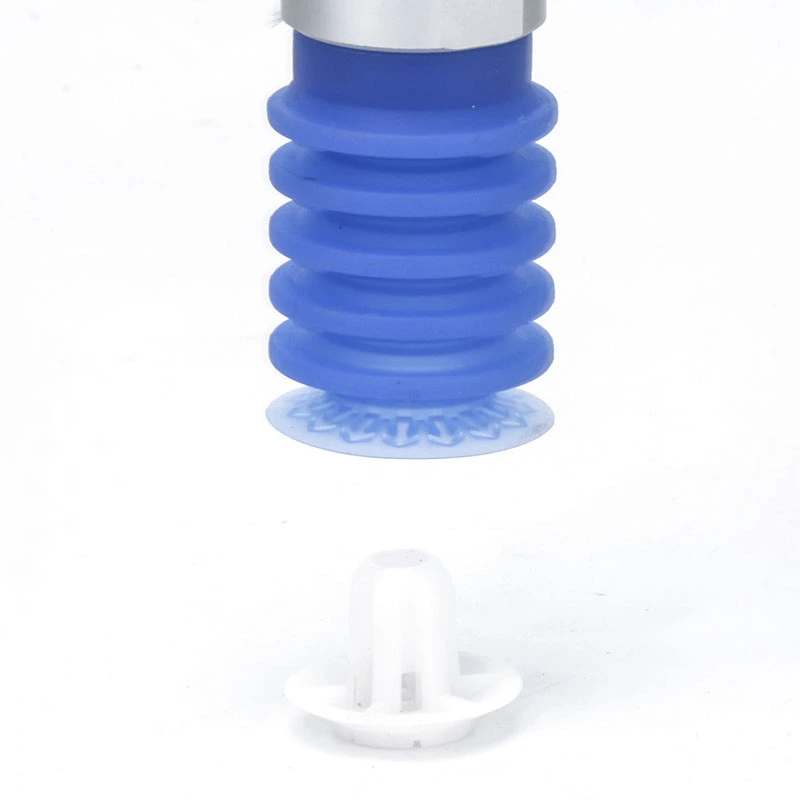

Gabay sa mga attachment para sa pinahusay na katatagan.
Opsyonal na mga buffer upang mabawasan ang pagpapapangit.
Mga single o multi-layer na configuration batay sa mga pangangailangan ng application.
Mga Laki na Magagamit

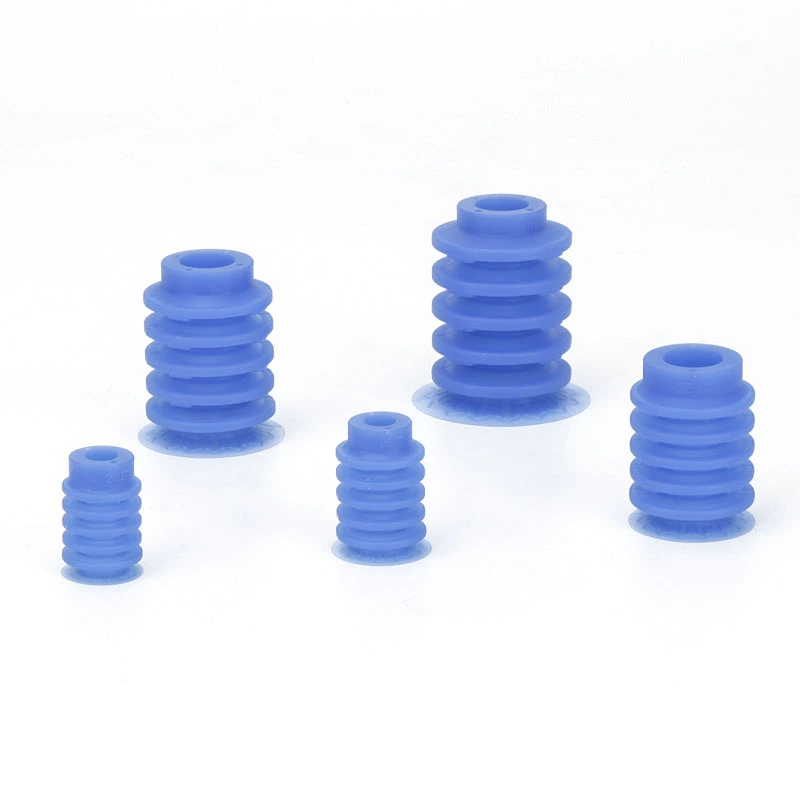

Diameter:20mm, 25mm, 32mm, 40mm, 50mm.
Tugma sa mga automated na system para sa iba't ibang mga sitwasyon sa paghawak ng industriya at workpiece.

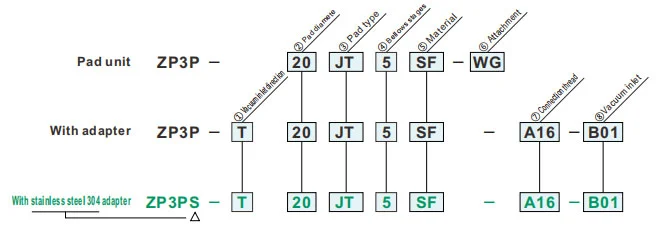

Paano Mag-order
- Para sa paglipat ng adsorption ng mga workpiece na may nababaluktot na soft film packaging
- Manipis na palda ng pelikula at mga espesyal na hugis ng tadyang
- Guide attachment, Acceleration/deceleration: Posible ang adsorption transfer sa 4G
- Kulay asul na pad, madaling makilala ang vacuum pad ayon sa kulay sa panahon ng inspeksyon ng kontaminasyon
| ①Vacuum inlet na direksyon | |
| T | Patayo |
| ②Pad diameter(mm) | |
| 20 | ø20 |
| 25 | ø25 |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| ③Uri ng pad | |
| JT | Uri ng Bellows |
| ④Mga yugto ng bellow | |
| 5 | 5.5-Yugto |
| ⑤Materyal | |
| SF | Silicone na goma |
| ⑥Kalakip | |
| WG | May kalakip |
| ⑦Connection thread | ⑧Vacuum inlet | Diametro ng pad | |||||
| ø20~ø25 | ø32~ø50 | ||||||
| - | Wala | - | Lalaki thread |
AG01 | G1/8 | ● | ● |
| AG02 | G1/4 | ● | ● | ||||
| AG03 | G3/8 | ● | ● | ||||
| AG04 | G1/2 | - | ● | ||||
| Babae thread |
BG01 | G1/8 | ● | - | |||
| BG02 | G1/4 | - | ● | ||||
| Lalaki thread |
A16 | M16 x1.0 | Babae thread |
B01 | Rc1/8 | ● | - |
| One-touch pagkakabit |
08 | Rc1/4 | ● | - | |||
| A20 | M20 x1.0 | Babae thread |
B02 | 8mm | - | ● | |
| One-touch pagkakabit |
10 | 10mm | - | ● | |||
Palitan ang attachment
Mga pagtutukoy
| Saklaw ng temperatura ng pagpapatakbo | - 30 ~ 90 ℃ | |
| Pad | materyal | Silicone na goma |
| Kulay | Asul | |
| Tigas (Shore A:±5°) | A40/S | |
| Kalakip | materyal | Sintetikong dagta |
| Kulay | Puti | |
Materyal at Katangian ng Pad
⚪:Kaunti o walang impluwensya △:Maaaring gamitin depende sa mga kondisyon X:Hindi angkop
|
materyal
Mga katangian
|
Simbolo | Durometer HS (±5°) |
Kulay ng goma |
Nagpapatakbo temperatura saklaw (°C) |
Langis paglaban gasolina |
Langis paglaban benzol |
Base paglaban |
Acid paglaban |
Weatherability | Ozone paglaban |
Abrasyon paglaban |
Hindi tinatablan ng tubig | Solvent paglaban (Benzene, toluene) |
Aplikasyon |
| NBR | N | 50 | Itim | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Paglipat ng pangkalahatang gawain, Corrugated board, Veneer plate, Iron plate at iba pa |
| Silicone na goma | S | 45 ~ 50 | Puti | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Pag-alis mula sa die-casting, Manipis na trabaho, Food processor |
| Urethane na goma | U | 50 ~ 60 | kayumanggi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Corrugated board, Iron plate, Veneer plate |
| FKM | F | 60 | Itim | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Gawaing kemikal |
| Conductive NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pangkalahatang gawain ng semiconductor (Static electricity resistance) | |
| Conductive silicone rubbe | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (Static na kuryente) |
Ang talahanayan sa itaas ay sumasaklaw lamang sa mga pangkalahatang katangian ng paksang materyales na goma. Ang asul na simbolo ay mga customized na modelo.
Application outline ng mga bahagi ng pneumatic (vacuum suction cup) sa iba't ibang larangan ng industriya
I. Mga pangunahing lakas
II. Pagkuha ng mga aplikasyon ayon sa industriya
A. Medisina at industriyang medikal
A.1: Mga pangunahing kinakailangan:Malinis at walang polusyon (FDA/GMP compliant), banayad at hindi nakakapinsala, at pag-iwas sa cross-contamination
A.2 Mga pangunahing senaryo:
1. Pharmaceutical packaging: bote ng gamot / pharmaceutical plate / infusion bag pickup (food grade silicone suction cup, walang particle shedding)
2. Pagpupulong ng medikal na aparato: mga instrumentong pang-opera/mga medikal na catheter/mga piraso ng paghawak ng prosthesis (nababagay na negatibong presyon, proteksyon sa pagpapapangit)
3. Biological laboratory: petri dish/centrifuge tube/reagent card transfer (chemical resistant, sterile compatible)
B. Industriya ng electronics at semiconductor
B.1 Mga pangunahing kinakailangan:anti-static (10⁶-10¹¹Ω), precision positioning (error ≤0.01mm), scratch resistance
B.2 Mga pangunahing senaryo:
1. Chip/Semiconductor: paghawak ng wafer, chip packaging (porous ceramic/anti-static silicone suction cup, pare-parehong negatibong pressure para maiwasan ang pagkalagot)
2. PCB/Mga Component: Flexible na PCB, micro component (0402 resistors) na naka-mount sa ibabaw (manipis na silicone/gel/micro suction cup para maiwasan ang kulubot/punit)
3. Display: LCD/OLED panel, touch glass grab (mataas na transparent na materyal, walang mantsa at gasgas)
C. Industriya ng sasakyan at mga piyesa ng sasakyan
C.1 Mga pangunahing kinakailangan:malaking suction (solong suction disk ≥500N), multi-specification adaptation (metal/plastic/glass), non-slip
C.2 Mga pangunahing senaryo:
4. Paggawa ng katawan: steel plate / door frame handling welding (malaking diameter na goma / multi-suction cup array, anti-slip texture)
5. Salamin / Panloob: Pag-install ng windscreen, paglilipat ng ibabaw ng upuan sa balat (mga silicone na lumalaban sa temperatura / mga tasa ng pagsipsip ng espongha, proteksyon sa pagpapapangit)
6. Mga Bahagi: engine cylinder body / gearbox housing grab (vacuum + mechanical lock, anti-fall)
D. Industriya ng pagkain at packaging
D.1 Mga pangunahing kinakailangan:Food grade material (FDA certified), madaling linisin, lumalaban sa crush
D.2 Mga pangunahing senaryo:
1. Paghawak ng pagkain: mga inihurnong pagkain / sariwang karne / pag-uuri ng prutas (mababa ang suction na sponge suction cup, walang amoy at madaling hugasan)
2. Packaging automation: pagbubukas ng packaging bag, sterile carton molding (static elimination/ multi-point suction, angkop para sa manipis/hard packaging)
E. Logistics at warehousing industriya
E.1 Mga pangunahing kinakailangan:mahusay na pagbagay (multiple specifications ng mga kalakal), stable pressure, anti-fall
E.2 Mga pangunahing senaryo:
1. Paghawak ng karton: pag-uuri ng karton ng e-commerce (naaayos na hanay ng pagsipsip, presyon ng vacuum)
2. Plate/roll: Wood board/plastic film roll transfer (mahabang strip/annular suction cup, pare-parehong adsorption para maiwasan ang offset)
F. Bagong enerhiya at mga espesyal na industriya
F.1 Bagong enerhiya (lithium na baterya/pv):
1. Lithium battery plate (anti-static porous suction cup, anti-dust), photovoltaic glass (malaking suction silicone suction cup, walang scratch)
F.2 Paglimbag at papel
1. Pagkuha ng papel/naka-print na bagay (absorbent paper material, bahagyang negatibong pressure para maiwasan ang pagkapunit at kontaminasyon ng tinta)
III. Buod ng core adaptation logic
| Mga katangian ng workpiece | Programa sa adaptasyon ng pipette | Mga kaukulang senaryo sa industriya |
| Manipis / Marupok / Precision | Silicone/ceramic na materyal, micro negatibong presyon, micro suction nozzle | Mga elektronikong semiconductors, mga parmasyutiko |
| Mabibigat na bagay / Malaking sukat | Materyal na goma, malaking diameter ng suction cup, multi-suction cup array | Mga sasakyan, mga panel ng logistik |
| Kalusugan/Pag-iwas sa polusyon | Food/medical grade silicone, madaling linisin ang istraktura | Gamot, pagkain |
| Malambot / hindi regular na mga ibabaw | Sponge material, deformable suction cup | Mga interior ng kotse, pagkain |
| Mga kinakailangan sa antistatic | Antistatic silicone, tinulungan ng ion wind | elektronikong semi-conductor |
