Ang vacuum suction ay isang pangunahing solusyon para sa "flexible grasping" sa industriyal na automation na may apat na pangunahing bentahe: hindi nakakapinsalang paghawak, kakayahang umangkop sa mga multi-materyal/irregular na workpiece, malinis at proteksyon sa kapaligiran, at flexible na operasyon. Maaari itong iakma sa iba't ibang mga katangian ng industriya ng mga workpiece (manipis/makapal, katumpakan/magaspang, sanitary/standard).
Mababang Friction Direct Mounting Vacuum Suction Cups ZP3
Ang Commaelec ay isang propesyonal na tagagawa at supplier na nag-specialize sa Low Friction Direct Mounting Vacuum Suction Cups ZP3 ng low-friction, direct-mount na vacuum suction cups. May diameter mula 4 mm hanggang 16 mm, ang mga compact unit na ito ay partikular na idinisenyo para sa industriya ng electronics. Nagtatampok ng built-in na teleskopiko na buffer rod na bumubuo ng kaunting alikabok, ang mga ito ay partikular na angkop para sa paggamit sa mga katumpakan na electronics, medikal, at mga pharmaceutical na application.
I-click at Simulan ang Pinili
》Bumalik sa Impormasyon ng Produkto
Mababang Friction Direct Mounting Vacuum Suction Cups ZP3

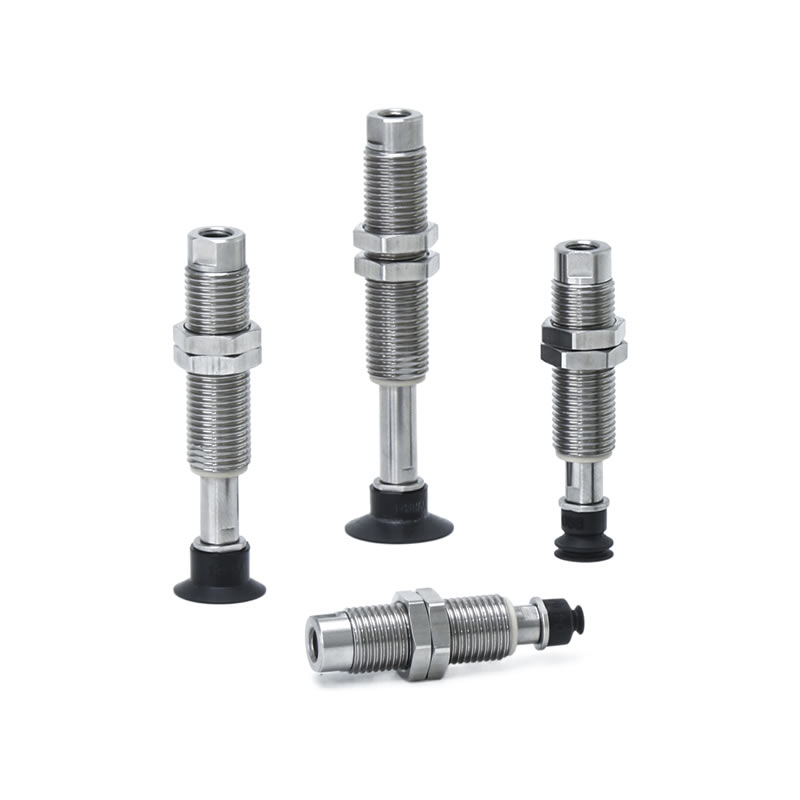

ZP3-T Series na May Mababang Friction Buffer Compact Vacuum Pad
Paglalarawan
Paano Mag-order
Mga Detalye / Materyal
Mga aplikasyon
mapagkukunan

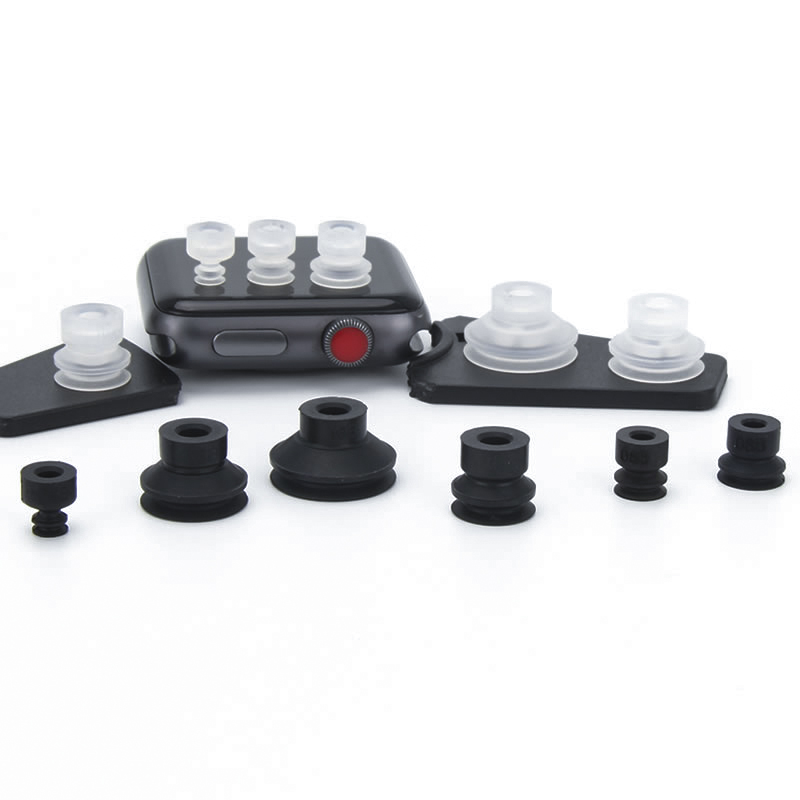

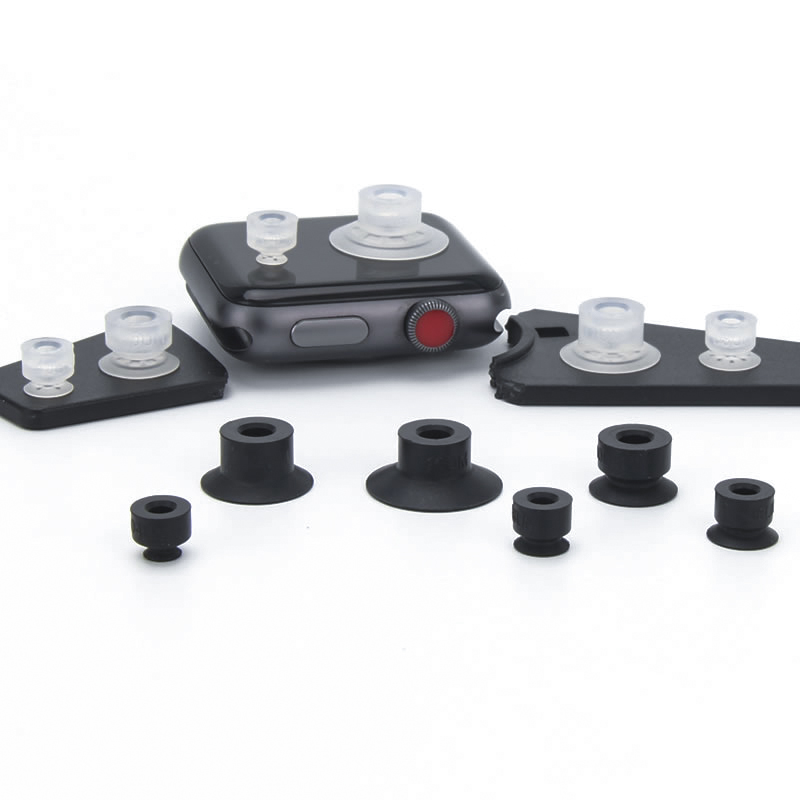

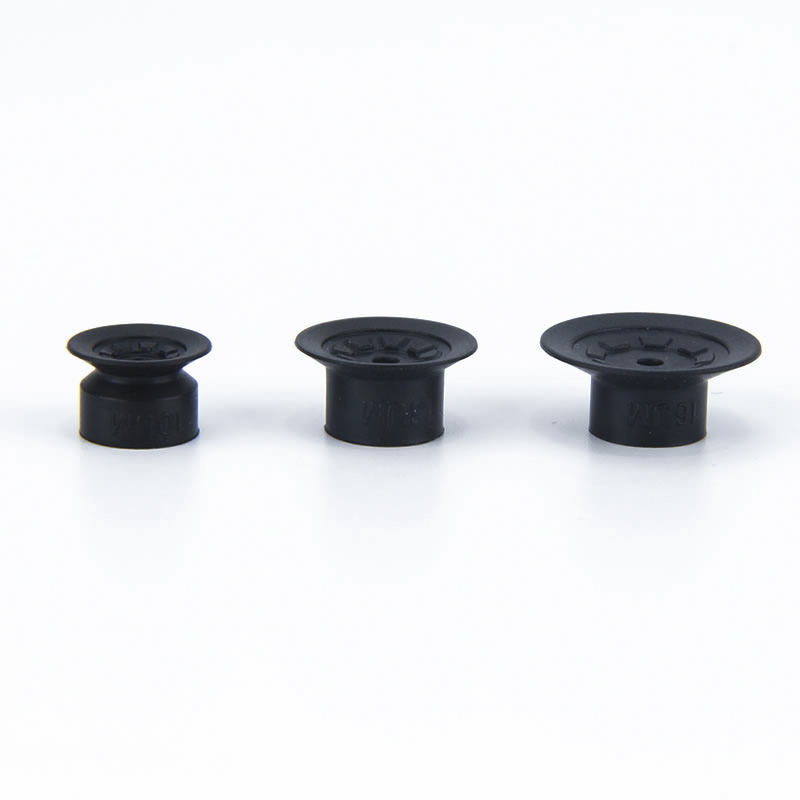

Ang Low Friction Direct Mounting Vacuum Suction Cups ZP3 ay mga compact, precision-engineered na suction cup na idinisenyo para sa electronics, medikal, at pharmaceutical na industriya. May mga diameter na mula 4mm hanggang 16mm, ang mga vacuum cup na ito ay nagtatampok ng built-in na teleskopiko na buffer rod na nagpapaliit sa pagbuo ng alikabok, na tinitiyak ang ligtas at malinis na paghawak ng mga maselang bahagi.
Ano ang isang Low Friction Direct Mounting Vacuum Suction Cups ZP3?
Isang dalubhasang vacuum pad na may direktang kakayahan sa pag-mount para sa mga automated system.
May kasamang low-friction telescopic buffer, na binabawasan ang pagkasira at kontaminasyon sa mga paulit-ulit na cycle.
Tugma sa vertical at lateral na mga direksyon ng inlet ng vacuum, na nagbibigay-daan sa flexible na pag-install sa masikip na mga linya ng produksyon.
Available sa mataas na kalidad na rubber, silicone, at anti-static na materyales, na may mga opsyonal na adapter at all-stainless steel na accessories para sa mga application ng lithium battery.
Mga aplikasyon
Precision electronics handling, gaya ng mga circuit board at microchip.
Pagpupulong medikal at parmasyutiko, kung saan kritikal ang kalinisan at mababang kontaminasyon.
Pagsasama sa mga robotic pick-and-place system at automated assembly lines.
Pangangasiwa ng maliit na hardware at mga bahagi ng baterya ng lithium na nangangailangan ng kaunting alikabok.
Mga kalamangan
Ang compact at low-friction na disenyo ay nagpapaliit sa pagsusuot, alikabok, at pagpapanatili.
Mataas na kakayahang umangkop, na sumusuporta sa maramihang mga oryentasyon ng inlet ng vacuum at mga configuration ng buffer.
Ang Low Friction Direct Mounting Vacuum Suction Cups ZP3 ay ginawa mula sa matibay na materyales—gaya ng silicone at goma—upang matiyak ang matatag at pangmatagalang pagsipsip, sa gayon ay nagbibigay ng pinahabang buhay ng serbisyo.
Mga flexible na opsyon na may mga adapter, buffer bracket, at stainless steel na accessories para sa mga espesyal na pangangailangang pang-industriya.
Tinitiyak ng cost-effective na produksyon ng China na may mature na teknolohiya at matatag na supply chain ang napapanahong paghahatid at mataas na kalidad na pagganap.
Bakit Pumili ng Commaelec?
Maaasahang tagagawa at supplier na may in-house na produksyon at malawak na stock.
Iba't ibang portfolio ng produkto kabilang ang maraming mga pagtutukoy, mga hugis, at mga pagpipilian sa materyal.
Mature na teknolohiya na tinitiyak ang malakas na pagkakadikit, katatagan, at ligtas na paghawak ng materyal.
Serbisyong nakatuon sa customer na may mabilis na pagtugon, pagpapasadya, at teknikal na suporta para sa tuluy-tuloy na pagsasama.
Paano Mag-order
- Nabawasang particle sa ibaba 1/10 (Kumpara sa mga naunang produkto).
- Hindi nagamit ang tansong haluang metal.
- Sa mababang friction, mababang ingay! Antas ng ingay 45dB.
- Smooth Up & Down na gumagalaw ayon sa anti eccentric na istraktura.
- Ang problema sa natigil na baras ayon sa pag-igting ng tubo ay nalutas!
| ①Vacuum inlet na direksyon | |
| T | Patayo |
| ②Pad diameter(mm) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③Uri ng pad | |
| UM | Flat na may uka |
| B | Mga bubuyog |
| ④Materyal | |
| N | NBR |
| S | Silicone na goma |
| U | Urethane na goma |
| F | FKM |
| GN | Conductive NBR |
| GS | Conductive silicone goma |
Ang berdeng simbolo ay naka-customize na mga modelo.
| ⑤Espesipikasyon ng buffer | |
| D | Umiikot (Low-friction) |
| ⑥Buffer stroke(mm) | |
| 3 | 3 |
| 6 | 6 |
| 10 | 10 |
| 15 | 15 |
| ⑧ Vacuum na pumapasok | |
| B5 | M5 x 0.8 |
Mga Dimensyon(mm)
Ang berdeng simbolo ay naka-customize na mga modelo.
UM
Flat na may uka
| Modelo | A | B | C | D | Buffer | |||||||
|
① Vacuum pumapasok direksyon |
② Pad dia. |
③ Pad uri |
④ Pad materyal |
⑤ Buffer spec. |
⑥ Buffer stroke |
⑧ Vacuum pumapasok |
||||||
| ZP3 | T |
4 6 8 |
UM |
N S U F GN GS |
D | 3 | B5 | 41 | 5 | 25 | 6 | D1003SM-ZP3D-T2 |
| 6 | 47 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 55 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 65 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 42 | 5 | 25 | 7 | D1003SM-ZP3D-T3 | ||||||
| 6 | 48 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 56 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 66 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Modelo para sanggunian: ZP3-T16UMND15-B5
B
Mga bubuyog
| Modelo | A | B | C | D | Buffer | |||||||
|
① Vacuum pumapasok direksyon |
② Pad dia. |
③ Pad uri |
④ Pad materyal |
⑤ Buffer spec. |
⑥ Buffer stroke |
⑧ Vacuum pumapasok |
||||||
| ZP3 | T |
4 6 8 |
B |
N S U F GN GS |
D | 3 | B5 | 43 | 5 | 25 | 8 | D1003SM-ZP3D-T2 |
| 6 | 49 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 57 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 67 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 45 | 5 | 25 | 10 | D1003SM-ZP3D-T3 | ||||||
| 6 | 51 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 59 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 69 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Modelo para sanggunian: ZP3-T08BND6-B5
Materyal at Katangian ng Pad
⚪:Kaunti o walang impluwensya △:Maaaring gamitin depende sa mga kondisyon X:Hindi angkop
| Uri ng pad | diameter ng pad(mm) | Aplikasyon | Karaniwang mga ibabaw at hugis ng workpiece | |||||||
| patag | Kumaway | Pahilig | Iba't ibang taas | Matambok | Mamantika | |||||
|
|
|
|
|
|
|||||
| Compact P ad | Flat (U) |
|
ø1.5~ø3.5 | Para sa adsorption ng mga piraso ng trabaho na may patag at hindi deformed na ibabaw | ⚪ | X | X | X | X | X |
| Flat na may uka (UM) |
|
ø4~ø16 | Para sa isang workpiece na malamang na mag-deform | ⚪ | X | X | X | X | △ | |
| Bellows(B) |
|
ø4~ø16 | Para sa adsorption ng mga piraso ng trabaho na may hilig na ibabaw | ⚪ | △ | ⚪ | X | △ | X | |
Materyal at Katangian ng Pad
⚪:Kaunti o walang impluwensya △:Maaaring gamitin depende sa mga kondisyon X:Hindi angkop
|
materyal
Mga katangian
|
Simbolo | Durometer HS (±5°) |
Kulay ng goma |
Nagpapatakbo temperatura saklaw (°C) |
Langis paglaban gasolina |
Langis paglaban benzol |
Base paglaban |
Acid paglaban |
Weatherability | Ozone paglaban |
Abrasyon paglaban |
Hindi tinatablan ng tubig | Solvent paglaban (Benzene, toluene) |
Aplikasyon |
| NBR | N | 50 | Itim | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Paglipat ng pangkalahatang gawain, Corrugated board, Veneer plate, Iron plate at iba pa |
| Silicone na goma | S | 45 ~ 50 | Puti | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Pag-alis mula sa die-casting, Manipis na trabaho, Food processor |
| Urethane na goma | U | 50 ~ 60 | kayumanggi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Corrugated board, Iron plate, Veneer plate |
| FKM | F | 60 | Itim | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Gawaing kemikal |
| Conductive NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pangkalahatang gawain ng semiconductor (Static electricity resistance) | |
| Conductive silicone rubbe | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (Static na kuryente) |
Ang talahanayan sa itaas ay sumasaklaw lamang sa mga pangkalahatang katangian ng paksang materyales na goma. Ang asul na simbolo ay mga customized na modelo.
Application outline ng mga bahagi ng pneumatic (vacuum suction cup) sa iba't ibang larangan ng industriya
I. Mga pangunahing lakas
II. Pagkuha ng mga aplikasyon ayon sa industriya
A. Medisina at industriyang medikal
A.1: Mga pangunahing kinakailangan:Malinis at walang polusyon (FDA/GMP compliant), banayad at hindi nakakapinsala, at pag-iwas sa cross-contamination
A.2 Mga pangunahing senaryo:
1. Pharmaceutical packaging: bote ng gamot / pharmaceutical plate / infusion bag pickup (food grade silicone suction cup, walang particle shedding)
2. Pagpupulong ng medikal na aparato: mga instrumentong pang-opera/mga medikal na catheter/mga piraso ng paghawak ng prosthesis (nababagay na negatibong presyon, proteksyon sa pagpapapangit)
3. Biological laboratory: petri dish/centrifuge tube/reagent card transfer (chemical resistant, sterile compatible)
B. Industriya ng electronics at semiconductor
B.1 Mga pangunahing kinakailangan:anti-static (10⁶-10¹¹Ω), precision positioning (error ≤0.01mm), scratch resistance
B.2 Mga pangunahing senaryo:
1. Chip/Semiconductor: paghawak ng wafer, chip packaging (porous ceramic/anti-static silicone suction cup, pare-parehong negatibong pressure para maiwasan ang pagkalagot)
2. PCB/Mga Component: Flexible na PCB, micro component (0402 resistors) na naka-mount sa ibabaw (manipis na silicone/gel/micro suction cup para maiwasan ang kulubot/punit)
3. Display: LCD/OLED panel, touch glass grab (mataas na transparent na materyal, walang mantsa at gasgas)
C. Industriya ng sasakyan at mga piyesa ng sasakyan
C.1 Mga pangunahing kinakailangan:malaking suction (solong suction disk ≥500N), multi-specification adaptation (metal/plastic/glass), non-slip
C.2 Mga pangunahing senaryo:
4. Paggawa ng katawan: steel plate / door frame handling welding (malaking diameter na goma / multi-suction cup array, anti-slip texture)
5. Salamin / Panloob: Pag-install ng windscreen, paglilipat ng ibabaw ng upuan sa balat (mga silicone na lumalaban sa temperatura / mga tasa ng pagsipsip ng espongha, proteksyon sa pagpapapangit)
6. Mga Bahagi: engine cylinder body / gearbox housing grab (vacuum + mechanical lock, anti-fall)
D. Industriya ng pagkain at packaging
D.1 Mga pangunahing kinakailangan:Food grade material (FDA certified), madaling linisin, lumalaban sa crush
D.2 Mga pangunahing senaryo:
1. Paghawak ng pagkain: mga inihurnong pagkain / sariwang karne / pag-uuri ng prutas (mababa ang suction na sponge suction cup, walang amoy at madaling hugasan)
2. Packaging automation: pagbubukas ng packaging bag, sterile carton molding (static elimination/ multi-point suction, angkop para sa manipis/hard packaging)
E. Logistics at warehousing industriya
E.1 Mga pangunahing kinakailangan:mahusay na pagbagay (multiple specifications ng mga kalakal), stable pressure, anti-fall
E.2 Mga pangunahing senaryo:
1. Paghawak ng karton: pag-uuri ng karton ng e-commerce (naaayos na hanay ng pagsipsip, presyon ng vacuum)
2. Plate/roll: Wood board/plastic film roll transfer (mahabang strip/annular suction cup, pare-parehong adsorption para maiwasan ang offset)
F. Bagong enerhiya at mga espesyal na industriya
F.1 Bagong enerhiya (lithium na baterya/pv):
1. Lithium battery plate (anti-static porous suction cup, anti-dust), photovoltaic glass (malaking suction silicone suction cup, walang scratch)
F.2 Paglimbag at papel
1. Pagkuha ng papel/naka-print na bagay (absorbent paper material, bahagyang negatibong pressure para maiwasan ang pagkapunit at kontaminasyon ng tinta)
III. Buod ng core adaptation logic
| Mga katangian ng workpiece | Programa sa adaptasyon ng pipette | Mga kaukulang senaryo sa industriya |
| Manipis / Marupok / Precision | Silicone/ceramic na materyal, micro negatibong presyon, micro suction nozzle | Mga elektronikong semiconductors, mga parmasyutiko |
| Mabibigat na bagay / Malaking sukat | Materyal na goma, malaking diameter ng suction cup, multi-suction cup array | Mga sasakyan, mga panel ng logistik |
| Kalusugan/Pag-iwas sa polusyon | Food/medical grade silicone, madaling linisin ang istraktura | Gamot, pagkain |
| Malambot / hindi regular na mga ibabaw | Sponge material, deformable suction cup | Mga interior ng kotse, pagkain |
| Mga kinakailangan sa antistatic | Antistatic silicone, tinulungan ng ion wind | elektronikong semi-conductor |
Manual sa Pag-install
PDF Download
Babala +Pag-iingat （Basahin Bago Gamitin）
PDF Download
