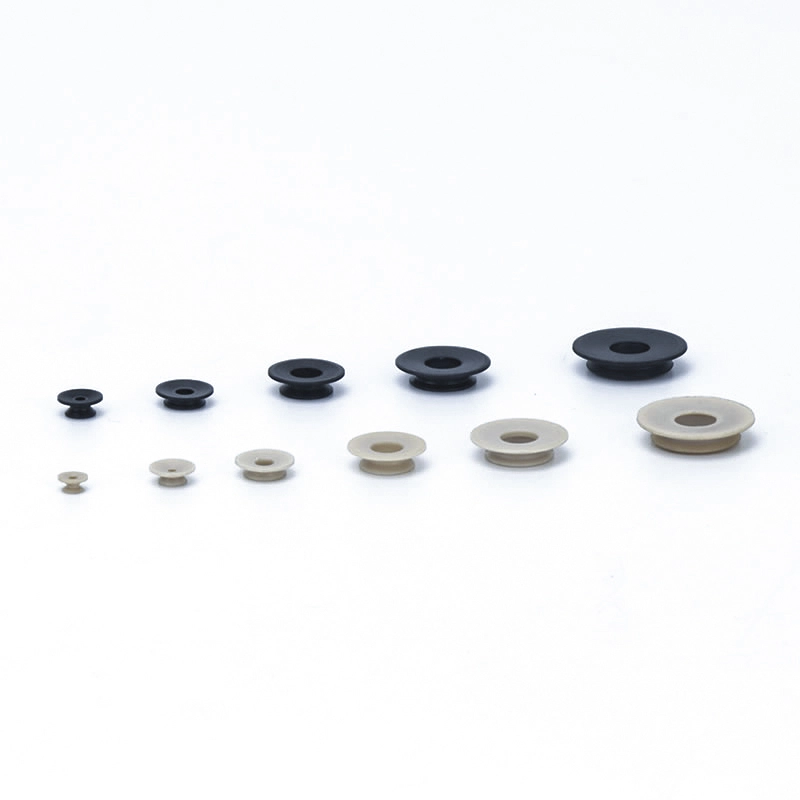

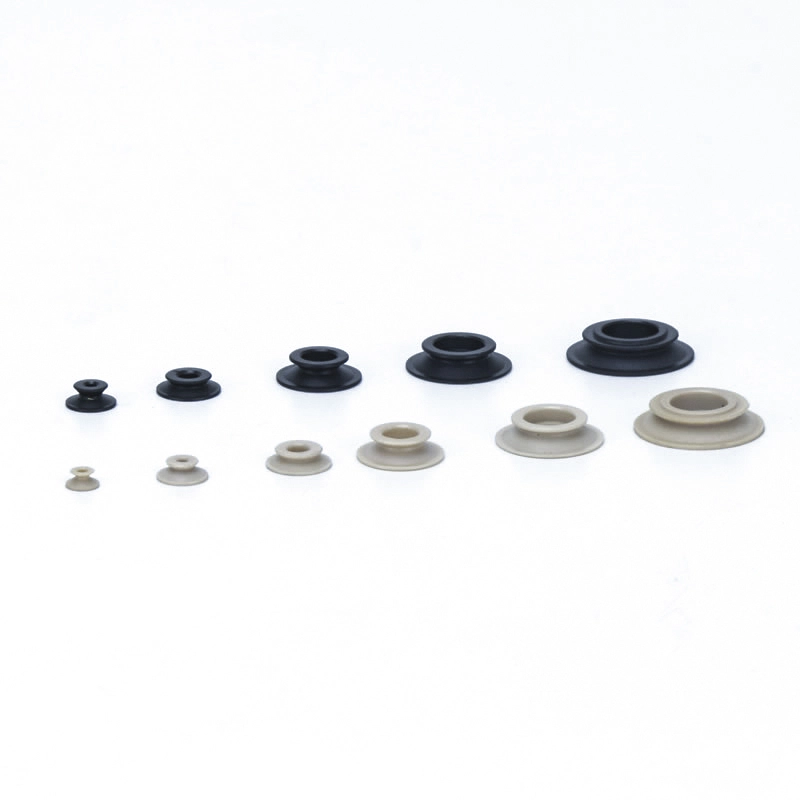

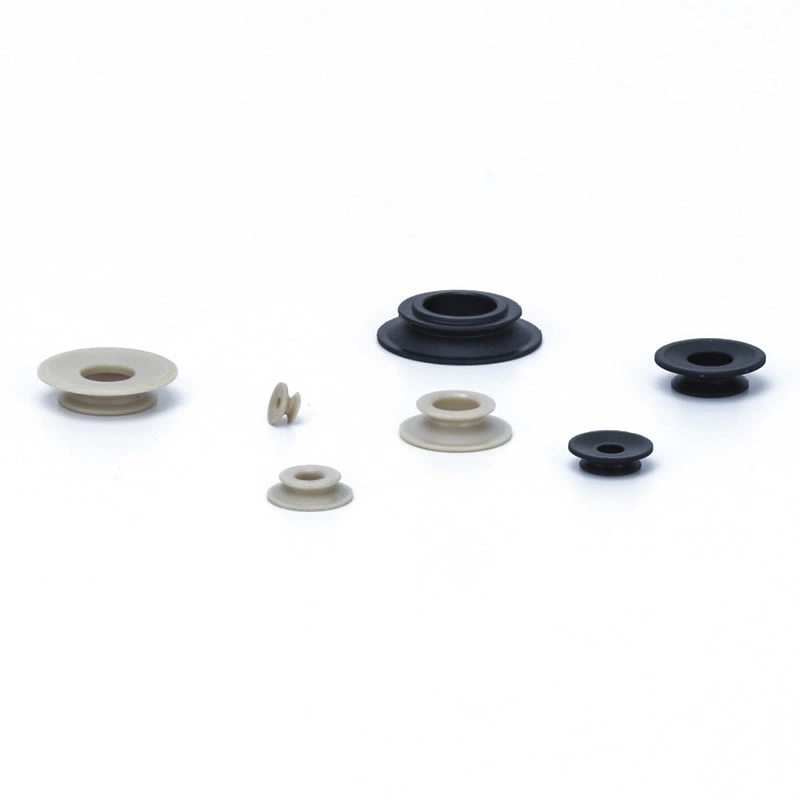

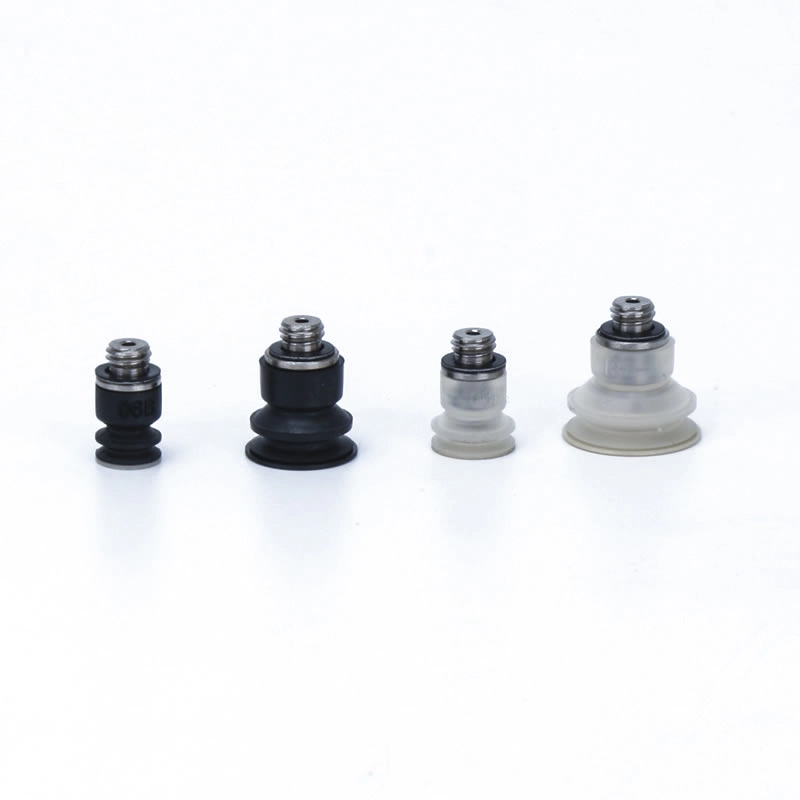

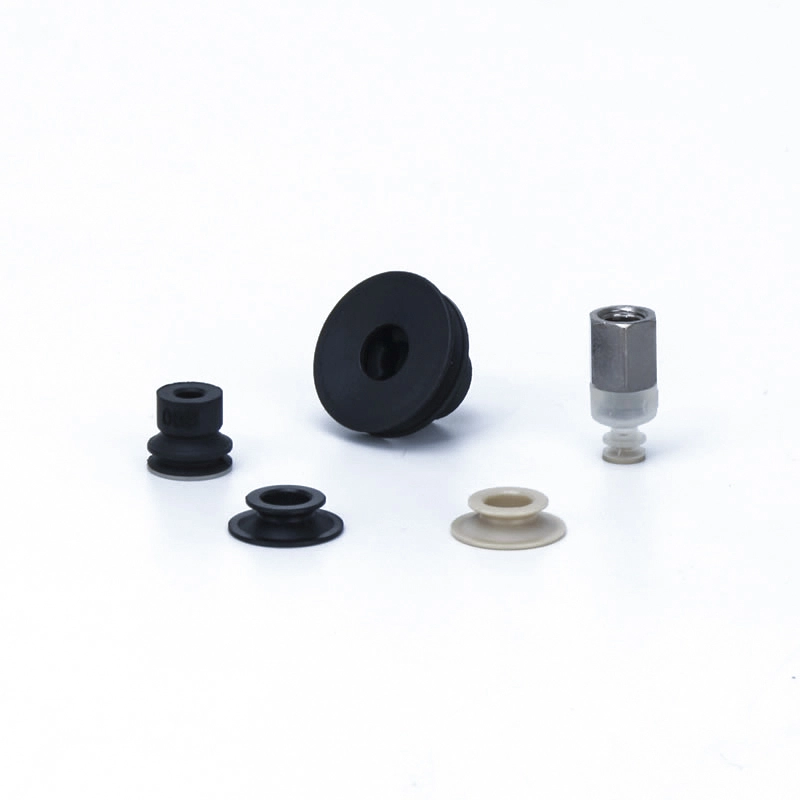

Mga Vacuum Suction Cup na walang markang ZP3
Ang mga Vacuum Suction Cup na walang marka na ZP3 mula sa Commaelec ay mga compact suction cup (φ4–16mm) na may built-in na telescopic buffer para sa kaunting alikabok. Tamang-tama para sa mga photovoltaic panel, semiconductor wafer, optical lens, OLED/LCD panel, at mga medikal na bahagi, nag-aalok ang mga ito ng mga customized na opsyon, flexible installation, anti-static na materyales, at stainless steel accessories.
I-click at Simulan ang Pinili
》Bumalik sa Impormasyon ng Produkto
Mga Vacuum Suction Cup na walang markang ZP3
ZP3 Series Mark-free Resin Attachment Pad
Paglalarawan
Paano Mag-order
Mga Detalye / Materyal
Mga aplikasyon
mapagkukunan
Ang mga Vacuum Suction Cup na walang marka na ZP3 ay mga mini suction cup na ginawa sa China na may tumpak na disenyo, na ginawa sa China, na inhinyero upang mahawakan ang mga maselang surface nang hindi nagdudulot ng mga gasgas o marka. Binuo gamit ang mataas na kalidad na silicone at opsyonal na mga attachment ng PEEK, nagbibigay ang mga ito ng maaasahang pagdirikit, minimal na pagbuo ng alikabok, at matatag na pagganap ng vacuum. Ang mga suction cup na ito ay perpekto para sa automation sa mga sensitibong industriya tulad ng electronics, photovoltaics, at mga medikal na device.
Mga aplikasyon
Mga Photovoltaic Panel:Ligtas na transportasyon at pag-install nang hindi nakakasira sa mga ibabaw ng salamin.
Mga Semiconductor Wafer (Silicon):Tumpak na paghawak para sa mga marupok na wafer sa panahon ng pagmamanupaktura.
Optical Lenses (Salam/Resin):Secure grip para sa lens assembly nang walang pinsala sa ibabaw.
Mga Electronic Display (Mga OLED/LCD Panel):Paglipat at paglalagay nang walang mga gasgas.
Mga Bahagi ng Medical Device:Ligtas na paghawak ng mga accessory ng surgical instrument o maselang bahagi.
Mga Pangunahing Tampok
Disenyong walang marka:Pinipigilan ang mga gasgas o pinsala sa ibabaw habang hinahawakan.
Compact na Sukat:Magagamit sa maliliit na diyametro (4–16mm), na angkop para sa masikip na espasyo.
Mataas na Kalidad na Materyales:Ang mga non-marking na vacuum cup ay available sa silicone at PEEK na mga opsyon, na nag-aalok ng mahusay na chemical resistance at heat resistance.
Minimal na Alikabok:Binabawasan ng built-in na telescopic buffer ang pagbuo ng alikabok sa mga sensitibong kapaligiran.
Flexible na Pag-install:Vertical o lateral vacuum inlet orientation; maaaring magsama ng mga adaptor o hindi kinakalawang na asero na bracket.
Mga Nako-customize na Opsyon:Mga iniangkop na solusyon para sa mga partikular na pangangailangang pang-industriya.
FAQ
Q1: Anong mga industriya ang higit na nakikinabang sa mga suction cup na ito?
A: Electronics, photovoltaics, optics, semiconductor, at precision na pagmamanupaktura ng medikal.
Q2: Maaari ko bang i-customize ang laki o materyal ng suction cup?
A: Oo, ang Mark-free Vacuum Suction Cups ZP3 ay available sa iba't ibang diameter, silicone o PEEK na materyales, at opsyonal na anti-static o stainless steel na accessories.
Q3: Paano binabawasan ng mga tasang ito ang pinsala sa ibabaw?
A: Tinitiyak ng malambot, mataas na pagkalastiko ng mga materyales at tumpak na kontrol sa presyon ng vacuum na walang mga gasgas o marka na magaganap sa pag-angat at paglalagay.
Paano Mag-order
- Walang mga marka ng adsorption (mga nasasakupan ng goma) na natitira sa workpiece.
>Iniiwasan ang direktang pagdikit sa pagitan ng workpiece at ng goma sa pamamagitan ng paglalagay ng PEEK attachment sa bellows pad upang maiwasan ang paglipat ng mga nasasakupan ng goma. - Tamang-tama para sa ZP3 series bellows pad (ø4 hanggang ø16)
| ②Pad diameter(mm) | |
| Simbolo | Naaangkop na pad |
| 04 | ZP3-04B |
| 06 | ZP3-06B |
| 08 | ZP3-08B |
| 10 | ZP3-10B |
| 13 | ZP3-13B |
| 16 | ZP3-16B |
| ③Kalakip na materyal | |
| P | SILIP |
| GP | Conductive PEEK |
| M | POM |
| GM | Conductive POM |
- Kapag nag-order gamit ang isang pad, ilagay ang "*", sa ibaba ng numero ng bahagi ng pad tulad ng ipinapakita sa ibaba. Tandaan na ang pad ay hindi naihatid kasama ang attachment na binuo.
- Kapag ang attachment ay gawa sa conductive PEEK, gumamit ng conductive material para sa pad.
- Linisin ang produkto bago gamitin ang attachment.
- Ang produktong ito ay hindi nililinis pagkatapos ng machining. Kung ang produkto ay ginamit sa kondisyon kung saan ito ipinadala, ang natitirang materyal ay maaaring maiwan sa mga piraso ng trabaho. Linisin bago gamitin.
- Kung ang pakikipag-ugnay sa matigas na materyal ay isang problema, huwag gamitin ang produktong ito.
Mga Dimensyon(mm)
Ang berdeng simbolo ay naka-customize na mga modelo.
K
Resin Attachment
| Modelo | øA | øB | øC | D | P | Adapter pad hindi. |
||||||
|
② Pad dia. |
③ Pad uri |
④ Pad materyal |
② Pad dia. |
③ Pad uri |
④ Pad materyal |
|||||||
| ZP3 | 04 | K |
P GP M GM |
4 | 4.5 | 1.5 | 2.2 | 8.5 | ZP3 | 06 | B |
N S U F GN GS |
| 06 | 6 | 7 | 1.6 | 08 | ||||||||
| 08 | 8 | 9 | 3 | 10 | ||||||||
| 10 | 10 | 11 | 5 | 3.2 | 10.5 | 13 | ||||||
| 13 | 13 | 14 | 7 | 16 | ||||||||
| 16 | 16 | 17 | 8 | 20 | ||||||||
Kapag ang attachment ay gawa sa conductive PEEK, gumamit ng conductive material para sa pad.
Modelo para sa refer: ZP3-08KGP Adapter pad para sa refer: ZP3-08BGN / ZP3-08BGS
Materyal at Katangian ng Pad
⚪:Kaunti o walang impluwensya △:Maaaring gamitin depende sa mga kondisyon X:Hindi angkop
| Uri ng pad | diameter ng pad(mm) | Aplikasyon | Karaniwang mga ibabaw at hugis ng workpiece | |||||||
| patag | Kumaway | Pahilig | Iba't ibang taas | Matambok | Mamantika | |||||
|
|
|
|
|
|
|||||
| Compact P ad | Flat (U) |
|
ø1.5~ø3.5 | Para sa adsorption ng mga piraso ng trabaho na may patag at hindi deformed na ibabaw | ⚪ | X | X | X | X | X |
| Flat na may uka (UM) |
|
ø4~ø16 | Para sa isang workpiece na malamang na mag-deform | ⚪ | X | X | X | X | △ | |
| Bellows(B) |
|
ø4~ø16 | Para sa adsorption ng mga piraso ng trabaho na may hilig na ibabaw | ⚪ | △ | ⚪ | X | △ | X | |
Materyal at Katangian ng Pad
⚪:Kaunti o walang impluwensya △:Maaaring gamitin depende sa mga kondisyon X:Hindi angkop
|
materyal
Mga katangian
|
Simbolo | Durometer HS (±5°) |
Kulay ng goma |
Nagpapatakbo temperatura saklaw (°C) |
Langis paglaban gasolina |
Langis paglaban benzol |
Base paglaban |
Acid paglaban |
Weatherability | Ozone paglaban |
Abrasyon paglaban |
Hindi tinatablan ng tubig | Solvent paglaban (Benzene, toluene) |
Aplikasyon |
| NBR | N | 50 | Itim | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Paglipat ng pangkalahatang gawain, Corrugated board, Veneer plate, Iron plate at iba pa |
| Silicone na goma | S | 45 ~ 50 | Puti | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Pag-alis mula sa die-casting, Manipis na trabaho, Food processor |
| Urethane na goma | U | 50 ~ 60 | kayumanggi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Corrugated board, Iron plate, Veneer plate |
| FKM | F | 60 | Itim | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Gawaing kemikal |
| Conductive NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pangkalahatang gawain ng semiconductor (Static electricity resistance) | |
| Conductive silicone rubbe | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (Static na kuryente) |
Ang talahanayan sa itaas ay sumasaklaw lamang sa mga pangkalahatang katangian ng paksang materyales na goma. Ang asul na simbolo ay mga customized na modelo.
Application outline ng mga bahagi ng pneumatic (vacuum suction cup) sa iba't ibang larangan ng industriya
I. Mga pangunahing lakas
II. Pagkuha ng mga aplikasyon ayon sa industriya
A. Medisina at industriyang medikal
A.1: Mga pangunahing kinakailangan:Malinis at walang polusyon (FDA/GMP compliant), banayad at hindi nakakapinsala, at pag-iwas sa cross-contamination
A.2 Mga pangunahing senaryo:
1. Pharmaceutical packaging: bote ng gamot / pharmaceutical plate / infusion bag pickup (food grade silicone suction cup, walang particle shedding)
2. Pagpupulong ng medikal na aparato: mga instrumentong pang-opera/mga medikal na catheter/mga piraso ng paghawak ng prosthesis (nababagay na negatibong presyon, proteksyon sa pagpapapangit)
3. Biological laboratory: petri dish/centrifuge tube/reagent card transfer (chemical resistant, sterile compatible)
B. Industriya ng electronics at semiconductor
B.1 Mga pangunahing kinakailangan:anti-static (10⁶-10¹¹Ω), precision positioning (error ≤0.01mm), scratch resistance
B.2 Mga pangunahing senaryo:
1. Chip/Semiconductor: paghawak ng wafer, chip packaging (porous ceramic/anti-static silicone suction cup, pare-parehong negatibong pressure para maiwasan ang pagkalagot)
2. PCB/Mga Component: Flexible na PCB, micro component (0402 resistors) na naka-mount sa ibabaw (manipis na silicone/gel/micro suction cup para maiwasan ang kulubot/punit)
3. Display: LCD/OLED panel, touch glass grab (mataas na transparent na materyal, walang mantsa at gasgas)
C. Industriya ng sasakyan at mga piyesa ng sasakyan
C.1 Mga pangunahing kinakailangan:malaking suction (solong suction disk ≥500N), multi-specification adaptation (metal/plastic/glass), non-slip
C.2 Mga pangunahing senaryo:
4. Paggawa ng katawan: steel plate / door frame handling welding (malaking diameter na goma / multi-suction cup array, anti-slip texture)
5. Salamin / Panloob: Pag-install ng windscreen, paglilipat ng ibabaw ng upuan sa balat (mga silicone na lumalaban sa temperatura / mga tasa ng pagsipsip ng espongha, proteksyon sa pagpapapangit)
6. Mga Bahagi: engine cylinder body / gearbox housing grab (vacuum + mechanical lock, anti-fall)
D. Industriya ng pagkain at packaging
D.1 Mga pangunahing kinakailangan:Food grade material (FDA certified), madaling linisin, lumalaban sa crush
D.2 Mga pangunahing senaryo:
1. Paghawak ng pagkain: mga inihurnong pagkain / sariwang karne / pag-uuri ng prutas (mababa ang suction na sponge suction cup, walang amoy at madaling hugasan)
2. Packaging automation: pagbubukas ng packaging bag, sterile carton molding (static elimination/ multi-point suction, angkop para sa manipis/hard packaging)
E. Logistics at warehousing industriya
E.1 Mga pangunahing kinakailangan:mahusay na pagbagay (multiple specifications ng mga kalakal), stable pressure, anti-fall
E.2 Mga pangunahing senaryo:
1. Paghawak ng karton: pag-uuri ng karton ng e-commerce (naaayos na hanay ng pagsipsip, presyon ng vacuum)
2. Plate/roll: Wood board/plastic film roll transfer (mahabang strip/annular suction cup, pare-parehong adsorption para maiwasan ang offset)
F. Bagong enerhiya at mga espesyal na industriya
F.1 Bagong enerhiya (lithium na baterya/pv):
1. Lithium battery plate (anti-static porous suction cup, anti-dust), photovoltaic glass (malaking suction silicone suction cup, walang scratch)
F.2 Paglimbag at papel
1. Pagkuha ng papel/naka-print na bagay (absorbent paper material, bahagyang negatibong pressure para maiwasan ang pagkapunit at kontaminasyon ng tinta)
III. Buod ng core adaptation logic
| Mga katangian ng workpiece | Programa sa adaptasyon ng pipette | Mga kaukulang senaryo sa industriya |
| Manipis / Marupok / Precision | Silicone/ceramic na materyal, micro negatibong presyon, micro suction nozzle | Mga elektronikong semiconductors, mga parmasyutiko |
| Mabibigat na bagay / Malaking sukat | Materyal na goma, malaking diameter ng suction cup, multi-suction cup array | Mga sasakyan, mga panel ng logistik |
| Kalusugan/Pag-iwas sa polusyon | Food/medical grade silicone, madaling linisin ang istraktura | Gamot, pagkain |
| Malambot / hindi regular na mga ibabaw | Sponge material, deformable suction cup | Mga interior ng kotse, pagkain |
| Mga kinakailangan sa antistatic | Antistatic silicone, tinulungan ng ion wind | elektronikong semi-conductor |
