Ang vacuum suction ay isang pangunahing solusyon para sa "flexible grasping" sa industriyal na automation na may apat na pangunahing bentahe: hindi nakakapinsalang paghawak, kakayahang umangkop sa mga multi-materyal/irregular na workpiece, malinis at proteksyon sa kapaligiran, at flexible na operasyon. Maaari itong iakma sa iba't ibang mga katangian ng industriya ng mga workpiece (manipis/makapal, katumpakan/magaspang, sanitary/standard).

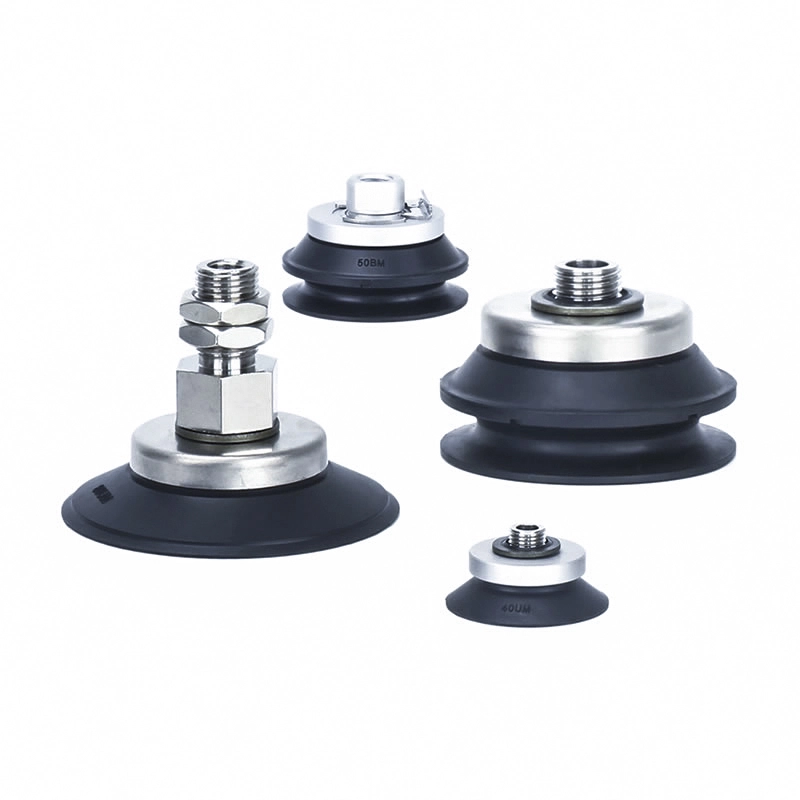

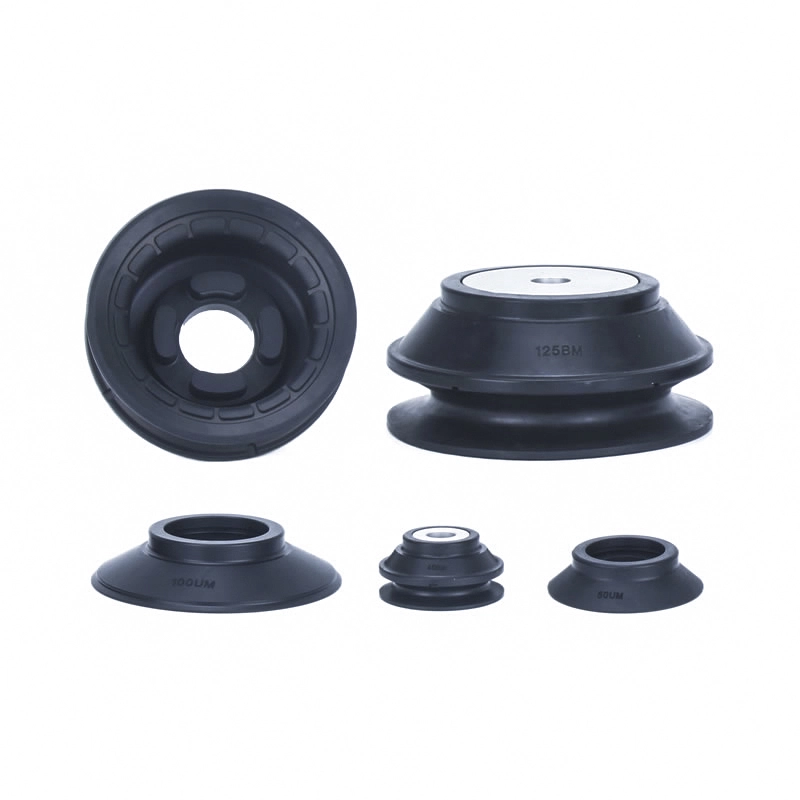

Mataas na Rigidity Vacuum Suction Cups ZP3E
Ang High Rigidity Vacuum Suction Cups ZP3E ay idinisenyo para sa mabigat na paghawak ng malalaki o porous na workpiece. Nagtatampok ng grooved sealing surface at accordion structure, tinitiyak nila ang malakas na pagkakadikit sa hindi pantay na mga ibabaw. Tamang-tama para sa salamin, metal sheet, at packaging, naghahatid sila ng matatag na pagkakahawak, hindi pagmamarka na paghawak, at maaasahang pagganap sa mga high-flow automation system. Malawak din itong ginagamit sa mga linya ng produksyon sa mga industriya kabilang ang pagmamanupaktura ng electronics, automotive assembly, at logistics sorting.
I-click at Simulan ang Pinili
》Bumalik sa Impormasyon ng Produkto

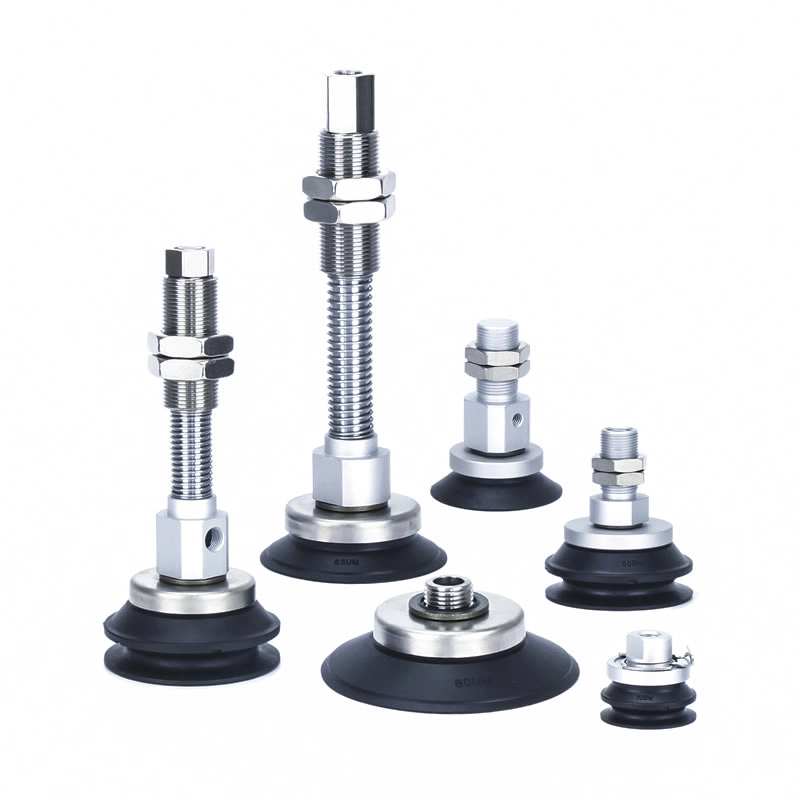

Mataas na Rigidity Vacuum Suction Cups ZP3E
ZP3E Series High Rigidity Vacuum Pad Unit

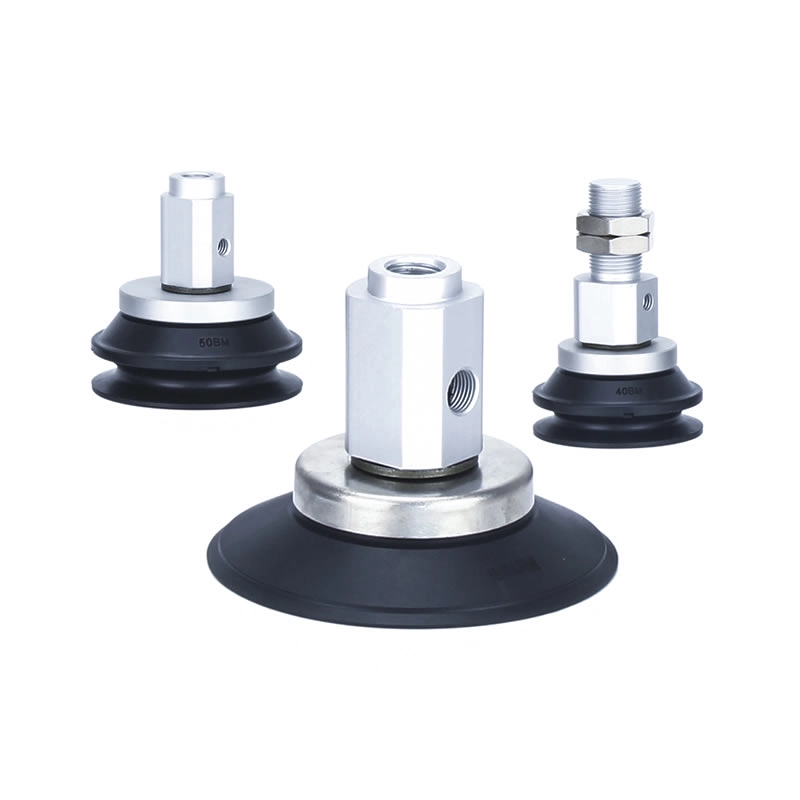

ZP3E-T Series na May Adapter High Rigidity Vacuum Pads

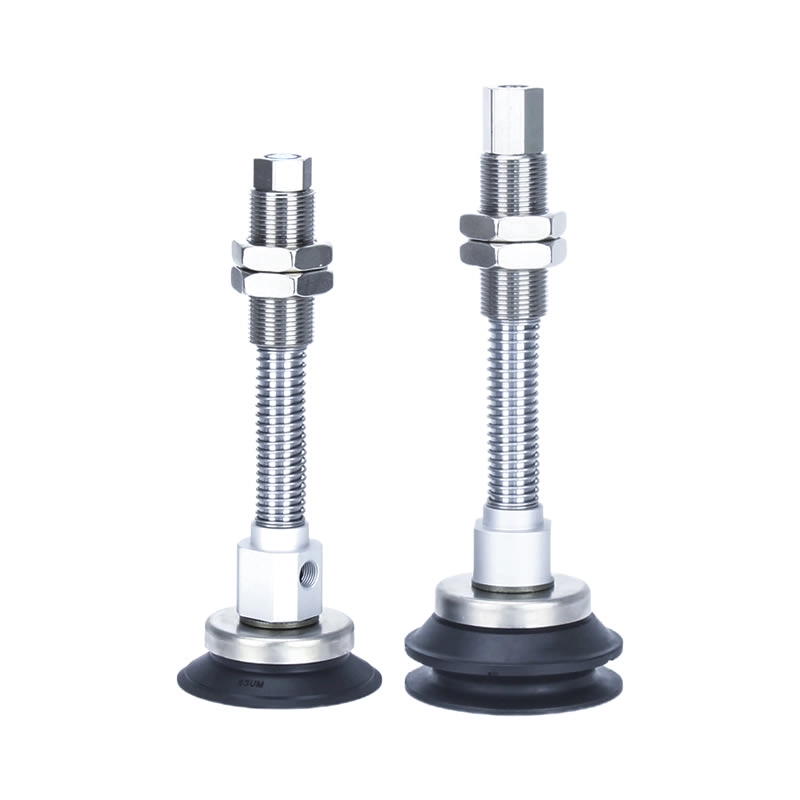

ZP3E-T Series na May Buffer High Rigidity Vacuum Pads
ZP3E-Y Series na May Adapter High Rigidity Vacuum Pads
ZP3E-Y Series na May Buffer High Rigidity Vacuum Pads
Paglalarawan
Paano Mag-order
Mga Detalye / Materyal
Mga aplikasyon
mapagkukunan
Ang High Rigidity Vacuum Suction Cups ZP3E ay mga industrial-grade na vacuum cup na idinisenyo para sa mabigat na karga, malawakang paghawak ng workpiece. Ang mga ito ay perpekto para sa mga application na nangangailangan ng malakas na adhesion, mataas na airtightness, at matatag gripping, kahit na sa hindi pantay o bahagyang permeable ibabaw.
Mga Pangunahing Tampok
Kakayahang Pangasiwaan ang Mabigat na Tungkulin
Ang High Rigidity Vacuum Suction Cups ZP3E ay partikular na idinisenyo para sa malalaki at mabibigat na workpiece, gaya ng karton, glass panel, at metal sheet.
hanay ng diameter:32mm hanggang 125mm
Magagamit sa single-layer at double-layer na configuration
Pinahusay na Pagganap ng Sealing
Pinapabuti ng grooved suction surface ang grip stability at nagpapanatili ng vacuum
Ang hugis ng akurdyon na sealing na istraktura ay umaangkop sa hilig o hindi pantay na mga ibabaw
Tinitiyak ang maaasahang pagdirikit kahit para sa mga hubog o hindi regular na workpiece
Na-optimize para sa Mga Materyal na Buhaghag
Angkop para sa karton, paperboard, at iba pang materyal na natatagusan
Mabisang gumagana sa mga high-flow na vacuum system
Pinapanatili ang pare-parehong pagsipsip sa kabila ng bahagyang pagtagas ng hangin
Flexible na Pag-install
Maramihang mga opsyon sa pag-mount para sa iba't ibang mga setup ng automation
Tugma sa mga robotic arm at mga awtomatikong linya ng produksyon
Mga aplikasyon
Industrial Automation Equipment
Mga makinang bumubuo ng kahon ng papel:Transport at iposisyon ang mga sheet ng karton
Mga sistema ng packaging:Isalansan at ilipat ang mabibigat na karton at materyales
Robotic automation:Matatag na gripping at mabilis na paglabas sa mga linya ng pagpupulong
Paghawak ng Workpiece
Pagproseso ng salamin:Walang pagmamarka na paghawak ng makinis at mabibigat na panel ng salamin
Mga metal at plastik na sheet:Steel plate, aluminum sheet, at makapal na plastic board
Logistics at warehousing:Automated stacking ng mabibigat na produkto
Mga Kalamangan sa Pagganap
Tinitiyak ng high-rigidity na istraktura ang katatagan sa panahon ng paghawak ng mabigat na karga.
Pinoprotektahan ng di-marking na disenyo ang mga sensitibong ibabaw—gaya ng salamin—mula sa pinsala.
Tinitiyak ng matatag na kakayahan sa pagpapanatili ng vacuum ang maaasahang operasyon sa mga mahihirap na kapaligiran.
Ang High Rigidity Vacuum Suction Cups ZP3E ay angkop para sa paggamit sa mga industriya ng electronics, automotive, logistik, at pagmamanupaktura.
Bakit Pumili ng China-Made ZP3E Vacuum Cups
Gastos na produksyon na may maaasahang pagganap
Mature na teknolohiya gamit ang mataas na kalidad na silicone at advanced na vacuum sealing
Malawak na hanay ng produkto upang matugunan ang iba't ibang pangangailangang pang-industriya
Matatag na supply chain na tinitiyak ang mabilis at pare-parehong paghahatid

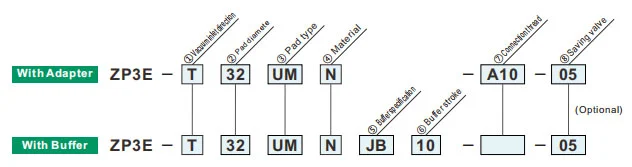

Paano Mag-order
| ②Pad diameter(mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Uri ng pad | |
| UM | Flat type na may uka |
| BM | Uri ng bellows na may ribs at uka |
| ④Materyal | |
| N | NBR |
| S | Silicone na goma |
| U | Urethane na goma |
| F | FKM |
| GN | Conductive NBR |
| GS | Conductive silicone goma |
Ang berdeng simbolo ay naka-customize na mga modelo.
| ⑧Plate | |
| Wala | Walang plato |
| P | May plato |
|
Modelo
②Pad diameter (mm)
|
Flat type na may uka (UM) | Uri ng bellow na may ribs at groove (BM) | ||||||||||||
| 32 | 40 | 50 | 63 | 80 | 100 | 125 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | |
| ZP3EA-P1 | ● | ● | — | — | — | — | — | ● | ● | — | — | — | — | — |
| ZP3EA-P2 | — | — | ● | — | — | — | — | — | — | ● | — | — | — | — |
| ZP3EA-P3 | — | — | — | ● | ● | — | — | — | — | — | ● | — | — | — |
| ZP3EA-P4 | — | — | — | — | — | ● | — | — | — | — | — | ● | — | — |
| ZP3EA-P5 | — | — | — | — | — | — | ● | — | — | — | — | — | ● | — |
| ZP3EA-P6 | — | — | — | — | — | — | — | — | — | — | — | — | — | ● |
| ①Vacuum inlet na direksyon | |
| T | Patayo |
| Y | Lateral |
| ②Pad diameter(mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Uri ng pad | |
| UM | Flat type na may uka |
| BM | Uri ng bellows na may ribs at uka |
| ④Materyal | |
| N | NBR |
| S | Silicone na goma |
| U | Urethane na goma |
| F | FKM |
| GN | Conductive NBR |
| GS | Conductive silicone goma |
Ang berdeng simbolo ay naka-customize na mga modelo.
| ⑦Papasok ng vacuum | ZP3E-T /Vertical | ZP3E-Y /Lateral | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| Male Thread | A10 | M10 x1 | ● | — | — | — |
| AG1 | G1/8 | ● | — | — | — | |
| A16 | M16 x1.5 | — | ● | — | — | |
| AL14 | M14 x1 | ● | — | ● | — | |
| AL16 | M16 x1.5 | — | ● | — | ● | |
| Babaeng Thread | B8 | M8 x1.25 | ● | — | ● | — |
| B10 | M10 x1.5 | ● | — | — | — | |
| B12 | M12 x1.75 | — | ● | — | ● | |
| B18 | M18 x1.5 | — | ● | — | — | |
| ⑤Espesipikasyon ng buffer | |
| JB | Umiikot (Tanso, May Bushing) |
| JF | Umiikot (Bakal, May Bushing) |
| KB | Hindi umiikot (Tanso, May Bushing) |
| ⑦Papasok ng vacuum | A14 | Wala | A18 | Wala | |
| M14x1 | M18x1.5 | M18x1.5 | M22x1.5 | ||
| ⑥Buffer stroke | ø32~ø50 | ø32~ø50 | ø63~ø80 | ø63~ø125 | |
| 10 | 10mm | ● | ● | ● | ● |
| 20 | 20mm | ● | — | — | — |
| 25 | 25mm | — | ● | ● | ● |
| 30 | 30mm | ● | ● | ● | ● |
| 50 | 50mm | — | ● | ● | ● |
| 75 | 75mm | — | ● | ● | ● |
| 100 | 100mm | — | — | — | ● |
| ⑧Saving valve fixed orifice | |||
| laki (mm) |
diameter ng pad | ||
| ø32~ø50 | ø63~ø125 | ||
| 05 | ø0.5 | ● | — |
| 07 | ø0.7 | ● | — |
| 10 | ø1.0 | ● | — |
| 01 | Sanggunian SVKS |
— | ● |
| 02 | — | ● | |
| 03 | — | ● | |
| 04 | — | ● | |
| 05 | — | ● | |
| 06 | — | ● | |
| 07 | — | ● | |
| 08 | — | ● | |
Spring reactive force
| Thread ng koneksyon | Pagpapahigpit ng metalikang kuwintas±5% [N·m] | Buffer stroke (mm) | Spring reactive force[N] | ||
| Brass, With Bushing (JB/KB) | Bakal, May Bushing (JF) | Sa 0 stroke | Sa buong stroke | ||
| M14x1 | 6.5 | — | 10 | 3 | 4.5 |
| 20 | 5 | ||||
| 30 | 5.2 | ||||
| M18x1.5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1.5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Materyal at Katangian ng Pad
⚪:Kaunti o walang impluwensya △:Maaaring gamitin depende sa mga kondisyon X:Hindi angkop
|
materyal
Mga katangian
|
Simbolo | Durometer HS (±5°) |
Kulay ng goma |
Nagpapatakbo temperatura saklaw (°C) |
Langis paglaban gasolina |
Langis paglaban benzol |
Base paglaban |
Acid paglaban |
Weatherability | Ozone paglaban |
Abrasyon paglaban |
Hindi tinatablan ng tubig | Solvent paglaban (Benzene, toluene) |
Aplikasyon |
| NBR | N | 50 | Itim | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Paglipat ng pangkalahatang gawain, Corrugated board, Veneer plate, Iron plate at iba pa |
| Silicone na goma | S | 45 ~ 50 | Puti | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Pag-alis mula sa die-casting, Manipis na trabaho, Food processor |
| Urethane na goma | U | 50 ~ 60 | kayumanggi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Corrugated board, Iron plate, Veneer plate |
| FKM | F | 60 | Itim | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Gawaing kemikal |
| Conductive NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pangkalahatang gawain ng semiconductor (Static electricity resistance) | |
| Conductive silicone rubbe | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (Static na kuryente) |
Ang talahanayan sa itaas ay sumasaklaw lamang sa mga pangkalahatang katangian ng paksang materyales na goma. Ang asul na simbolo ay mga customized na modelo.
Application outline ng mga bahagi ng pneumatic (vacuum suction cup) sa iba't ibang larangan ng industriya
I. Mga pangunahing lakas
II. Pagkuha ng mga aplikasyon ayon sa industriya
A. Medisina at industriyang medikal
A.1: Mga pangunahing kinakailangan:Malinis at walang polusyon (FDA/GMP compliant), banayad at hindi nakakapinsala, at pag-iwas sa cross-contamination
A.2 Mga pangunahing senaryo:
1. Pharmaceutical packaging: bote ng gamot / pharmaceutical plate / infusion bag pickup (food grade silicone suction cup, walang particle shedding)
2. Pagpupulong ng medikal na aparato: mga instrumentong pang-opera/mga medikal na catheter/mga piraso ng paghawak ng prosthesis (nababagay na negatibong presyon, proteksyon sa pagpapapangit)
3. Biological laboratory: petri dish/centrifuge tube/reagent card transfer (chemical resistant, sterile compatible)
B. Industriya ng electronics at semiconductor
B.1 Mga pangunahing kinakailangan:anti-static (10⁶-10¹¹Ω), precision positioning (error ≤0.01mm), scratch resistance
B.2 Mga pangunahing senaryo:
1. Chip/Semiconductor: paghawak ng wafer, chip packaging (porous ceramic/anti-static silicone suction cup, pare-parehong negatibong pressure para maiwasan ang pagkalagot)
2. PCB/Mga Component: Flexible na PCB, micro component (0402 resistors) na naka-mount sa ibabaw (manipis na silicone/gel/micro suction cup para maiwasan ang kulubot/punit)
3. Display: LCD/OLED panel, touch glass grab (mataas na transparent na materyal, walang mantsa at gasgas)
C. Industriya ng sasakyan at mga piyesa ng sasakyan
C.1 Mga pangunahing kinakailangan:malaking suction (solong suction disk ≥500N), multi-specification adaptation (metal/plastic/glass), non-slip
C.2 Mga pangunahing senaryo:
4. Paggawa ng katawan: steel plate / door frame handling welding (malaking diameter na goma / multi-suction cup array, anti-slip texture)
5. Salamin / Panloob: Pag-install ng windscreen, paglilipat ng ibabaw ng upuan sa balat (mga silicone na lumalaban sa temperatura / mga tasa ng pagsipsip ng espongha, proteksyon sa pagpapapangit)
6. Mga Bahagi: engine cylinder body / gearbox housing grab (vacuum + mechanical lock, anti-fall)
D. Industriya ng pagkain at packaging
D.1 Mga pangunahing kinakailangan:Food grade material (FDA certified), madaling linisin, lumalaban sa crush
D.2 Mga pangunahing senaryo:
1. Paghawak ng pagkain: mga inihurnong pagkain / sariwang karne / pag-uuri ng prutas (mababa ang suction na sponge suction cup, walang amoy at madaling hugasan)
2. Packaging automation: pagbubukas ng packaging bag, sterile carton molding (static elimination/ multi-point suction, angkop para sa manipis/hard packaging)
E. Logistics at warehousing industriya
E.1 Mga pangunahing kinakailangan:mahusay na pagbagay (multiple specifications ng mga kalakal), stable pressure, anti-fall
E.2 Mga pangunahing senaryo:
1. Paghawak ng karton: pag-uuri ng karton ng e-commerce (naaayos na hanay ng pagsipsip, presyon ng vacuum)
2. Plate/roll: Wood board/plastic film roll transfer (mahabang strip/annular suction cup, pare-parehong adsorption para maiwasan ang offset)
F. Bagong enerhiya at mga espesyal na industriya
F.1 Bagong enerhiya (lithium na baterya/pv):
1. Lithium battery plate (anti-static porous suction cup, anti-dust), photovoltaic glass (malaking suction silicone suction cup, walang scratch)
F.2 Paglimbag at papel
1. Pagkuha ng papel/naka-print na bagay (absorbent paper material, bahagyang negatibong pressure para maiwasan ang pagkapunit at kontaminasyon ng tinta)
III. Buod ng core adaptation logic
| Mga katangian ng workpiece | Programa sa adaptasyon ng pipette | Mga kaukulang senaryo sa industriya |
| Manipis / Marupok / Precision | Silicone/ceramic na materyal, micro negatibong presyon, micro suction nozzle | Mga elektronikong semiconductors, mga parmasyutiko |
| Mabibigat na bagay / Malaking sukat | Materyal na goma, malaking diameter ng suction cup, multi-suction cup array | Mga sasakyan, mga panel ng logistik |
| Kalusugan/Pag-iwas sa polusyon | Food/medical grade silicone, madaling linisin ang istraktura | Gamot, pagkain |
| Malambot / hindi regular na mga ibabaw | Sponge material, deformable suction cup | Mga interior ng kotse, pagkain |
| Mga kinakailangan sa antistatic | Antistatic silicone, tinulungan ng ion wind | elektronikong semi-conductor |
Manual sa Pag-install
PDF Download
Babala +Pag-iingat （Basahin Bago Gamitin）
PDF Download
