Ang vacuum suction ay isang pangunahing solusyon para sa "flexible grasping" sa industriyal na automation na may apat na pangunahing bentahe: hindi nakakapinsalang paghawak, kakayahang umangkop sa mga multi-materyal/irregular na workpiece, malinis at proteksyon sa kapaligiran, at flexible na operasyon. Maaari itong iakma sa iba't ibang mga katangian ng industriya ng mga workpiece (manipis/makapal, katumpakan/magaspang, sanitary/standard).

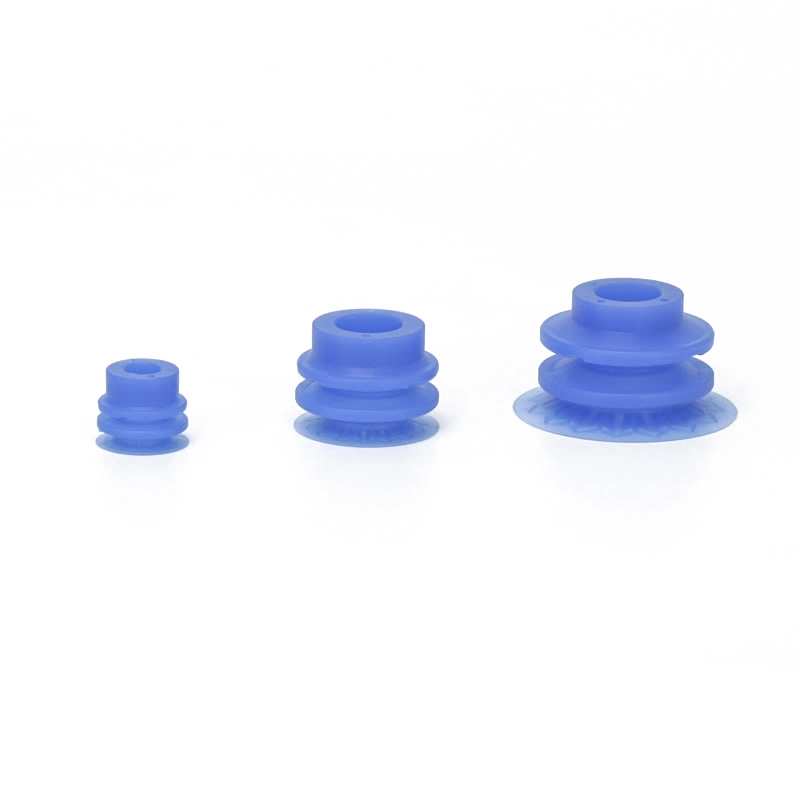

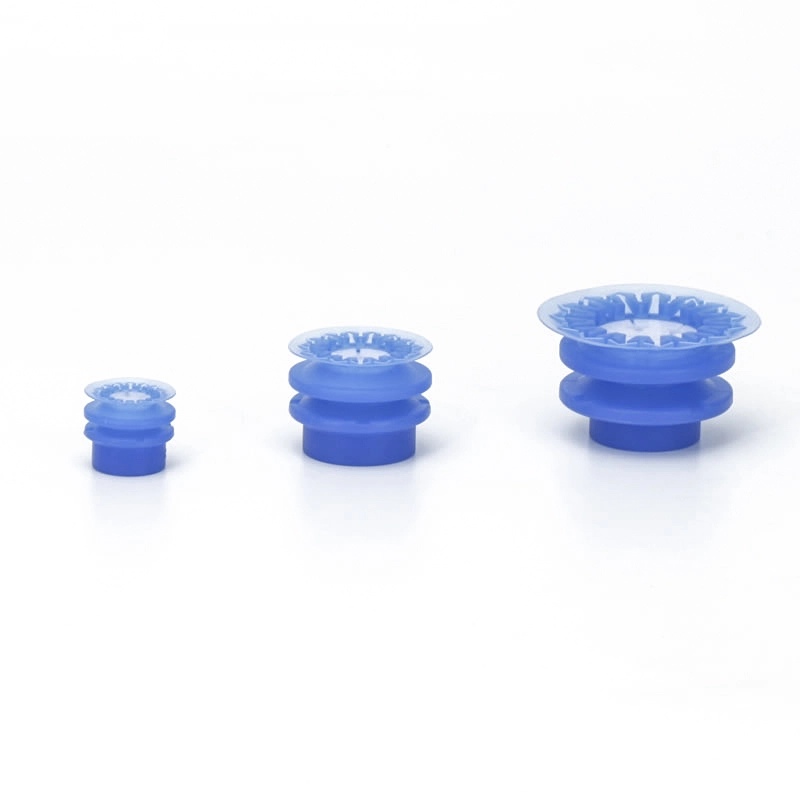

Bellows 2.5-stage Vacuum Suction Cups ZP3P-JT
Para sa Bellows 2.5-stage Vacuum Suction Cup Ang ZP3P-JT ay dalubhasa para sa mataas na katumpakan na paghawak ng manipis, nababaluktot, at madaling ma-deform na mga materyales. Malawakang inilalapat ang mga ito sa mga automated na linya ng packaging para sa mga produktong pagkain, medikal, at consumer, na nagbibigay-daan sa matatag na pagkakahawak ng mga bag ng pelikula, mga plastic sheet, at malambot na packaging. Sa pamamagitan ng flexible sealing lip at hygienic silicone materials, tinitiyak nila ang pare-parehong pagdirikit, binabawasan ang deformation, at sinusuportahan ang malinis, mahusay na operasyon sa mga high-speed automation na kapaligiran.
I-click at Simulan ang Pinili
》Bumalik sa Impormasyon ng Produkto
Bellows 2.5-stage Vacuum Suction Cups ZP3P-JT
ZP3P Series Bellows 2.5-stage na Vacuum Pad Unit

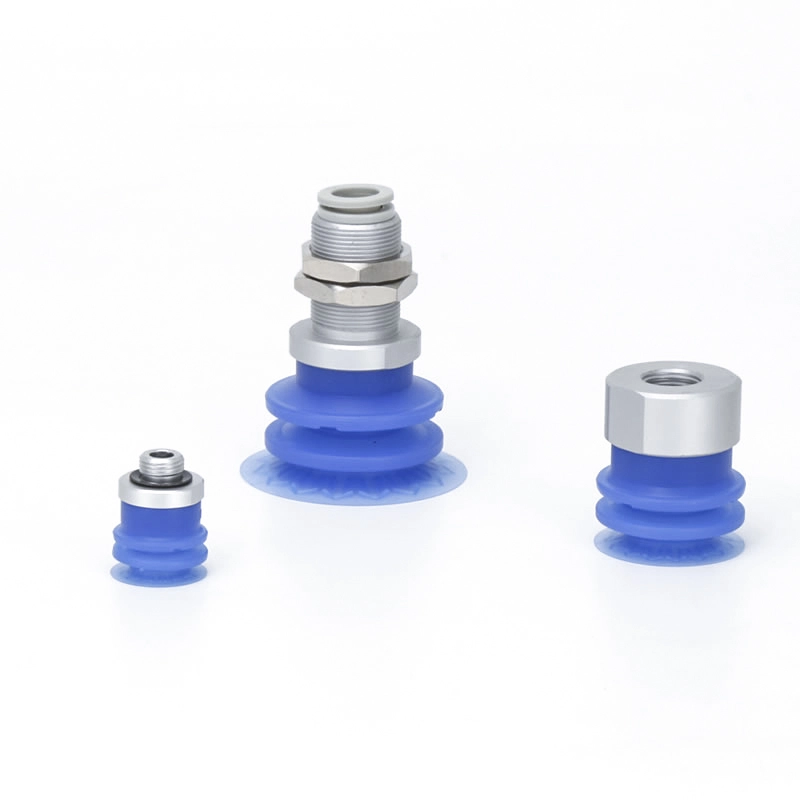

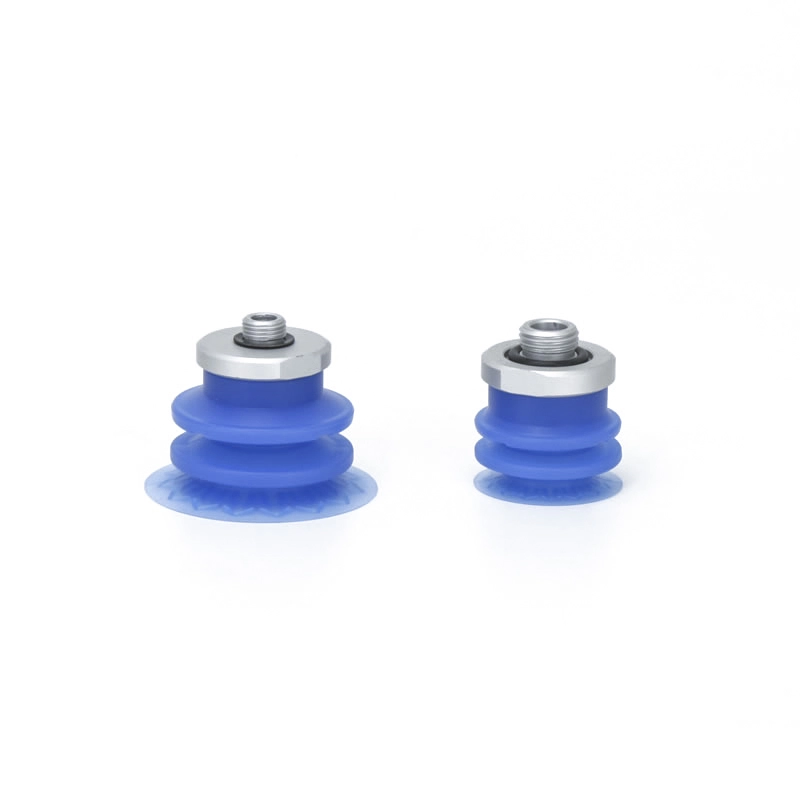

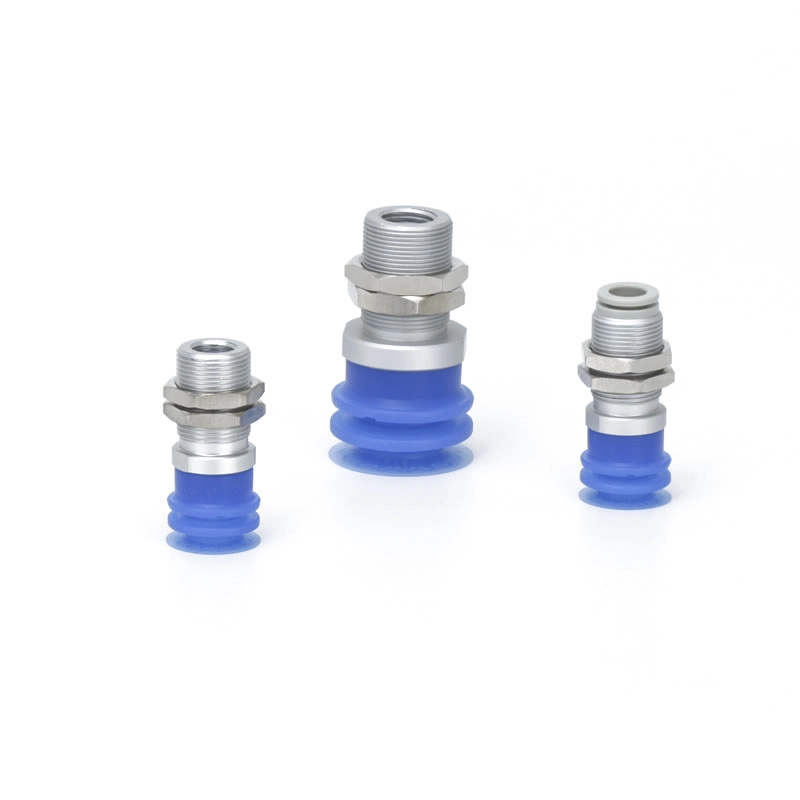

ZP3P-T Series na May Adapter Bellows na 2.5-stage na mga Vacuum Pad
Paglalarawan
Paano Mag-order
Mga Detalye / Materyal
Mga aplikasyon
mapagkukunan
Mga Pangunahing Kalamangan ng Bellows 2.5-stage Vacuum Suction Cups ZP3P-JT
Pinakamainam na Adaptation at Flexibility:Ang istraktura ng uri ng bellow at nababaluktot na palda ay umaayon sa hindi pantay o hubog na mga ibabaw ng pelikula, na tinitiyak ang ligtas na pagkakahawak.
Napakahusay na Damping Effect:Ang disenyo ng accordion ay sumisipsip ng panginginig ng boses sa panahon ng mataas na bilis ng mga operasyon, na binabawasan ang pagpapapangit ng pelikula.
Kabayaran sa Taas:Ang mga multi-stage na layer ay nagbibigay-daan sa paghawak ng mga pelikula na may iba't ibang kapal nang hindi nawawala ang pagsipsip.
Nabawasang Pinsala/Pagmamarka:Pinoprotektahan ng malambot na silicone at mga espesyal na palda ang maselang packaging, na pumipigil sa mga wrinkles, luha, o mga marka.
Maraming Gamit na Paghawak ng Materyal:Angkop para sa mga food, medical, at cosmetic packaging film, pati na rin ang mga manipis na plastic at ethylene sheet.
Pinasimpleng Disenyo:Sinusuportahan ng mga single-layer o multi-layer na configuration ang madaling pag-install at pagsasama sa mga awtomatikong pick-and-place system.
FAQ
Para saan ang ZP3P-JT series na ginagamit?
Ang Bellows 2.5-stage Vacuum Suction Cups ZP3P-JT ay ginagamit para sa paghawak ng mga flexible film at manipis, deformable na materyales. Malawakang ginagamit ang mga ito sa packaging ng pagkain at medikal, kabilang ang mga bag ng inumin, mga powder bag, at packaging ng parmasyutiko, pati na rin ang pag-uuri ng logistik at awtomatikong pagpoproseso ng pelikula.
Mayroon bang pagpipilian upang bawasan ang pagpapapangit ng bag?
Oo, ang flexible sealing skirt at optimized rib structure ay nakakatulong na ipamahagi ang pressure nang pantay-pantay
Binabawasan ang wrinkling, leakage, at deformation habang hinahawakan
Ano ang mga pangunahing tampok ng ZP3P-JT suction cup?
Ang Bellows 2.5-stage Vacuum Suction Cups ZP3P-JT ay nagtatampok ng 2.5-stage na istraktura ng bellow, na nag-aalok ng kumbinasyon ng flexibility at shock-absorbing na mga kakayahan. Ang palda nito ay may kasamang reinforced rib na disenyo, na epektibong nagpapahusay sa pagganap at katatagan ng sealing. Tinitiyak ng flat suction surface ang secure na pagkakahawak sa mga manipis na materyales ng pelikula, habang sinusuportahan ng unit ang mga acceleration ng hanggang 4G, na epektibong pinipigilan ang vibration at deformation.
Angkop ba ang mga ito para sa mga high-speed na application?
Oo, idinisenyo para sa mga high-speed na awtomatikong linya ng produksyon
Stable na performance sa ilalim ng mabilis na acceleration/deceleration (hanggang 4G)
Tamang-tama para sa mabilis na pagpili-at-lugar at pagpapatakbo ng packaging

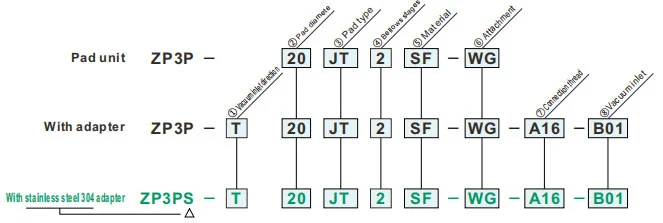

Paano Mag-order
- Para sa paglipat ng adsorption ng mga workpiece na may nababaluktot na soft film packaging
- Manipis na palda ng pelikula at mga espesyal na hugis ng tadyang
- Flat attachment para sa pagbabawas ng mga wrinkles
- Kulay asul na pad, madaling makilala ang vacuum pad ayon sa kulay sa panahon ng inspeksyon ng kontaminasyon
Mga pagtutukoy
| Saklaw ng temperatura ng pagpapatakbo | - 30 ~ 90 ℃ | |
| Pad | materyal | Silicone na goma |
| Kulay | Asul | |
| Tigas (Shore A:±5°) | A40/S | |
| Kalakip | materyal | Sintetikong dagta / Hindi kinakalawang na asero |
| Kulay | Puti | |
| ①Vacuum inlet na direksyon | |
| T | Patayo |
| ②Pad diameter(mm) | |
| 20 | ø20 |
| 25 | ø25 |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| ③Uri ng pad | |
| JT | Uri ng Bellows |
| ④Mga yugto ng bellow | |
| 2 | 2.5-Yugto |
| ⑤Materyal | |
| SF | Silicone na goma |
| ⑥Kalakip | |
| Wala | Nang walang kalakip |
| W | Malaking butas na attachment |
| WF | Flat attachment |
| WM | Mesh attachment |
| WG | Porous na attachment |
| ⑦Connection thread | ⑧Vacuum inlet | diameter ng pad | |||||
| ø20~ø25 | ø32~ø50 | ||||||
| - | Wala | - | Lalaki thread |
AG01 | G1/8 | ● | ● |
| AG02 | G1/4 | ● | ● | ||||
| AG03 | G3/8 | ● | ● | ||||
| AG04 | G1/2 | - | ● | ||||
| Babae thread |
BG01 | G1/8 | ● | - | |||
| BG02 | G1/4 | - | ● | ||||
| Lalaki thread |
A16 | M16 x1.0 | Babae thread |
B01 | Rc1/8 | ● | - |
| One-touch pagkakabit |
08 | Rc1/4 | ● | - | |||
| A20 | M20 x1.0 | Babae thread |
B02 | 8mm | - | ● | |
| One-touch pagkakabit |
10 | 10mm | - | ● | |||
| Kalakip | W | WF | WM | WG | |
| Larawan ng bahagi |
|
|
|
|
|
| Paglalarawan | Pinalawak na laki ng butas upang matiyak ang rate ng daloy ng pagsipsip Tugma sa mga vacuum blower pump |
Para sa pagbabawas ng mga wrinkles Para sa manipis na workpiece na may kaunting deformation Ang suction port ay selyadong may patag na ibabaw upang pigilan ang pagsipsip ng workpiece Nililimitahan ang paggalaw ng palda at binabawasan ang pinsala sa workpiece |
Pinipigilan ang pagpasok ng banyagang bagay sa piping Madaling suriin kung may barado at madaling linisin Pinababang elemento ng suction filter ang pagpapalit ng dalas | - | |
| Numero ng bahagi | ø20 | ZP3PW-20JT2 | ZP3PWF-20JT2 | ZP3PWM-20JT2 | ZP3PWG-20JT2 |
| ø25 | ZP3PW-25JT2 | ZP3PWF-25JT2 | ZP3PWM-25JT2 | ZP3PWG-25JT2 | |
| ø32 | ZP3PW-32JT2 | ZP3PWF-32JT2 | ZP3PWM-32JT2 | ZP3PWG-32JT2 | |
| ø40 | ZP3PW-40JT2 | ZP3PWF-40JT2 | ZP3PWM-40JT2 | ZP3PWG-40JT2 | |
| ø50 | ZP3PW-50JT2 | ZP3PWF-50JT2 | ZP3PWM-50JT2 | ZP3PWG-50JT2 | |
Materyal at Katangian ng Pad
⚪:Kaunti o walang impluwensya △:Maaaring gamitin depende sa mga kondisyon X:Hindi angkop
|
materyal
Mga katangian
|
Simbolo | Durometer HS (±5°) |
Kulay ng goma |
Nagpapatakbo temperatura saklaw (°C) |
Langis paglaban gasolina |
Langis paglaban benzol |
Base paglaban |
Acid paglaban |
Weatherability | Ozone paglaban |
Abrasyon paglaban |
Hindi tinatablan ng tubig | Solvent paglaban (Benzene, toluene) |
Aplikasyon |
| NBR | N | 50 | Itim | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Paglipat ng pangkalahatang gawain, Corrugated board, Veneer plate, Iron plate at iba pa |
| Silicone na goma | S | 45 ~ 50 | Puti | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Pag-alis mula sa die-casting, Manipis na trabaho, Food processor |
| Urethane na goma | U | 50 ~ 60 | kayumanggi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Corrugated board, Iron plate, Veneer plate |
| FKM | F | 60 | Itim | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Gawaing kemikal |
| Conductive NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pangkalahatang gawain ng semiconductor (Static electricity resistance) | |
| Conductive silicone rubbe | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (Static na kuryente) |
Ang talahanayan sa itaas ay sumasaklaw lamang sa mga pangkalahatang katangian ng paksang materyales na goma. Ang asul na simbolo ay mga customized na modelo.
Application outline ng mga bahagi ng pneumatic (vacuum suction cup) sa iba't ibang larangan ng industriya
I. Mga pangunahing lakas
II. Pagkuha ng mga aplikasyon ayon sa industriya
A. Medisina at industriyang medikal
A.1: Mga pangunahing kinakailangan:Malinis at walang polusyon (FDA/GMP compliant), banayad at hindi nakakapinsala, at pag-iwas sa cross-contamination
A.2 Mga pangunahing senaryo:
1. Pharmaceutical packaging: bote ng gamot / pharmaceutical plate / infusion bag pickup (food grade silicone suction cup, walang particle shedding)
2. Pagpupulong ng medikal na aparato: mga instrumentong pang-opera/mga medikal na catheter/mga piraso ng paghawak ng prosthesis (nababagay na negatibong presyon, proteksyon sa pagpapapangit)
3. Biological laboratory: petri dish/centrifuge tube/reagent card transfer (chemical resistant, sterile compatible)
B. Industriya ng electronics at semiconductor
B.1 Mga pangunahing kinakailangan:anti-static (10⁶-10¹¹Ω), precision positioning (error ≤0.01mm), scratch resistance
B.2 Mga pangunahing senaryo:
1. Chip/Semiconductor: paghawak ng wafer, chip packaging (porous ceramic/anti-static silicone suction cup, pare-parehong negatibong pressure para maiwasan ang pagkalagot)
2. PCB/Mga Component: Flexible na PCB, micro component (0402 resistors) na naka-mount sa ibabaw (manipis na silicone/gel/micro suction cup para maiwasan ang kulubot/punit)
3. Display: LCD/OLED panel, touch glass grab (mataas na transparent na materyal, walang mantsa at gasgas)
C. Industriya ng sasakyan at mga piyesa ng sasakyan
C.1 Mga pangunahing kinakailangan:malaking suction (solong suction disk ≥500N), multi-specification adaptation (metal/plastic/glass), non-slip
C.2 Mga pangunahing senaryo:
4. Paggawa ng katawan: steel plate / door frame handling welding (malaking diameter na goma / multi-suction cup array, anti-slip texture)
5. Salamin / Panloob: Pag-install ng windscreen, paglilipat ng ibabaw ng upuan sa balat (mga silicone na lumalaban sa temperatura / mga tasa ng pagsipsip ng espongha, proteksyon sa pagpapapangit)
6. Mga Bahagi: engine cylinder body / gearbox housing grab (vacuum + mechanical lock, anti-fall)
D. Industriya ng pagkain at packaging
D.1 Mga pangunahing kinakailangan:Food grade material (FDA certified), madaling linisin, lumalaban sa crush
D.2 Mga pangunahing senaryo:
1. Paghawak ng pagkain: mga inihurnong pagkain / sariwang karne / pag-uuri ng prutas (mababa ang suction na sponge suction cup, walang amoy at madaling hugasan)
2. Packaging automation: pagbubukas ng packaging bag, sterile carton molding (static elimination/ multi-point suction, angkop para sa manipis/hard packaging)
E. Logistics at warehousing industriya
E.1 Mga pangunahing kinakailangan:mahusay na pagbagay (multiple specifications ng mga kalakal), stable pressure, anti-fall
E.2 Mga pangunahing senaryo:
1. Paghawak ng karton: pag-uuri ng karton ng e-commerce (naaayos na hanay ng pagsipsip, presyon ng vacuum)
2. Plate/roll: Wood board/plastic film roll transfer (mahabang strip/annular suction cup, pare-parehong adsorption para maiwasan ang offset)
F. Bagong enerhiya at mga espesyal na industriya
F.1 Bagong enerhiya (lithium na baterya/pv):
1. Lithium battery plate (anti-static porous suction cup, anti-dust), photovoltaic glass (malaking suction silicone suction cup, walang scratch)
F.2 Paglimbag at papel
1. Pagkuha ng papel/naka-print na bagay (absorbent paper material, bahagyang negatibong pressure para maiwasan ang pagkapunit at kontaminasyon ng tinta)
III. Buod ng core adaptation logic
| Mga katangian ng workpiece | Programa sa adaptasyon ng pipette | Mga kaukulang senaryo sa industriya |
| Manipis / Marupok / Precision | Silicone/ceramic na materyal, micro negatibong presyon, micro suction nozzle | Mga elektronikong semiconductors, mga parmasyutiko |
| Mabibigat na bagay / Malaking sukat | Materyal na goma, malaking diameter ng suction cup, multi-suction cup array | Mga sasakyan, mga panel ng logistik |
| Kalusugan/Pag-iwas sa polusyon | Food/medical grade silicone, madaling linisin ang istraktura | Gamot, pagkain |
| Malambot / hindi regular na mga ibabaw | Sponge material, deformable suction cup | Mga interior ng kotse, pagkain |
| Mga kinakailangan sa antistatic | Antistatic silicone, tinulungan ng ion wind | elektronikong semi-conductor |
