Ang vacuum suction ay isang pangunahing solusyon para sa "flexible grasping" sa industriyal na automation na may apat na pangunahing bentahe: hindi nakakapinsalang paghawak, kakayahang umangkop sa mga multi-materyal/irregular na workpiece, malinis at proteksyon sa kapaligiran, at flexible na operasyon. Maaari itong iakma sa iba't ibang mga katangian ng industriya ng mga workpiece (manipis/makapal, katumpakan/magaspang, sanitary/standard).

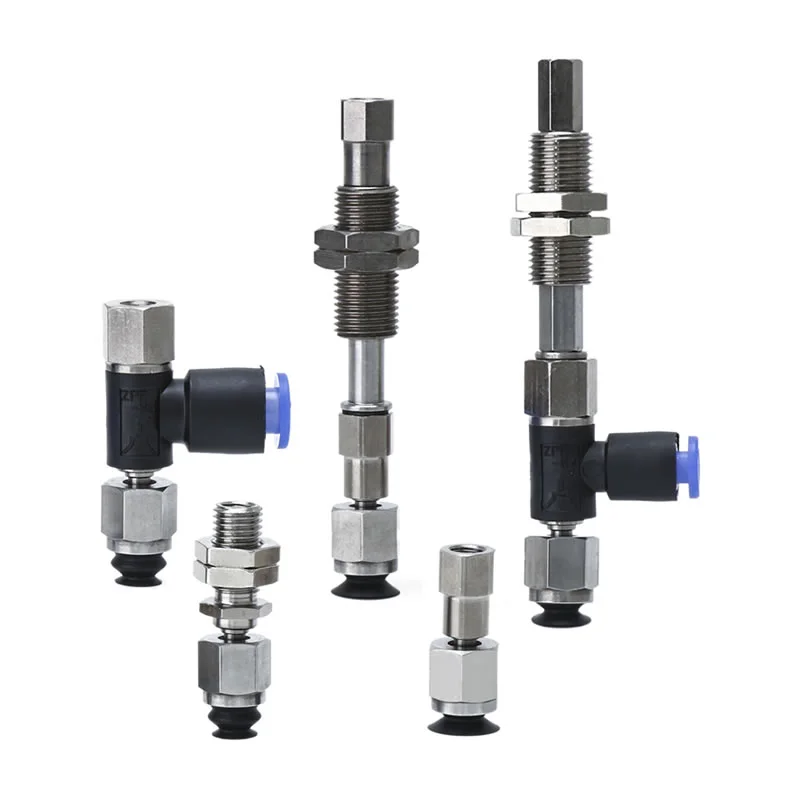

Ball Joint Vacuum Suction Cups ZP2-J
Ang Commaelec ang nangungunang tagagawa, ang Ball Joint Vacuum Suction Cups ZP2-J ay partikular na idinisenyo upang paganahin ang omnidirectional rotation at pangasiwaan ang mga kumplikadong kondisyon sa pagpapatakbo. Nilagyan ng buffering mechanism, nagtatampok ang mga ito ng pambihirang angular compensation capabilities: sinusuportahan ng kanilang rotational mechanism ang full-range na angular adjustment, na epektibong itinatama ang mga error sa pagtabingi sa panahon ng paglalagay ng workpiece o angular deviations sa panahon ng proseso ng gripping. Pinagsasama rin ng mga piling modelo ang Type J o Type K na rotational o anti-rotational na istruktura. Ang serye ng mga suction cup na ito ay available sa tatlong laki: 6mm, 8mm, at 10mm.
I-click at Simulan ang Pinili
》Bumalik sa Impormasyon ng Produkto

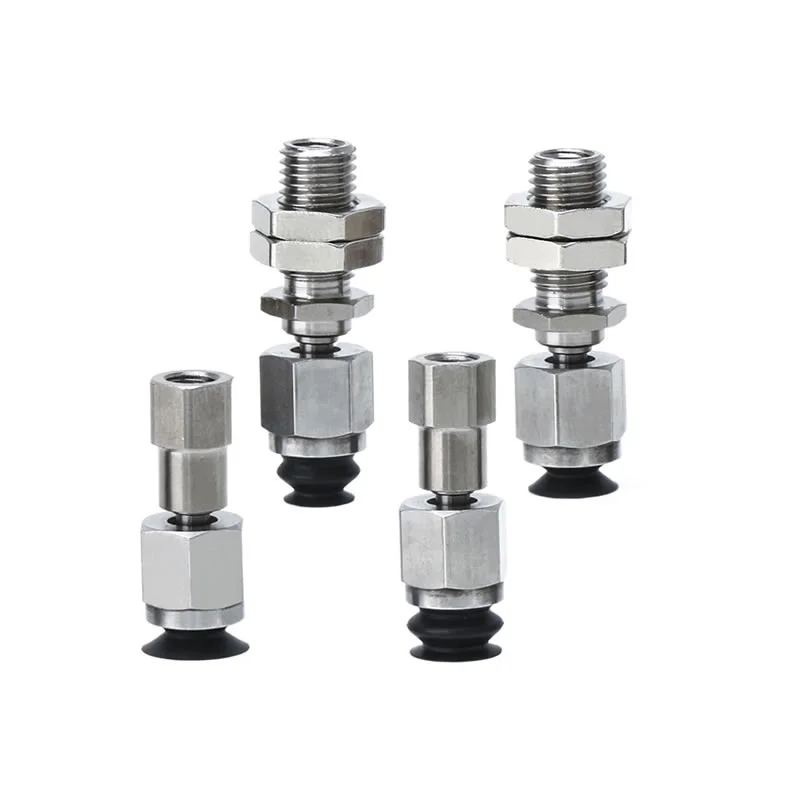

Ball Joint Vacuum Suction Cups ZP2-J

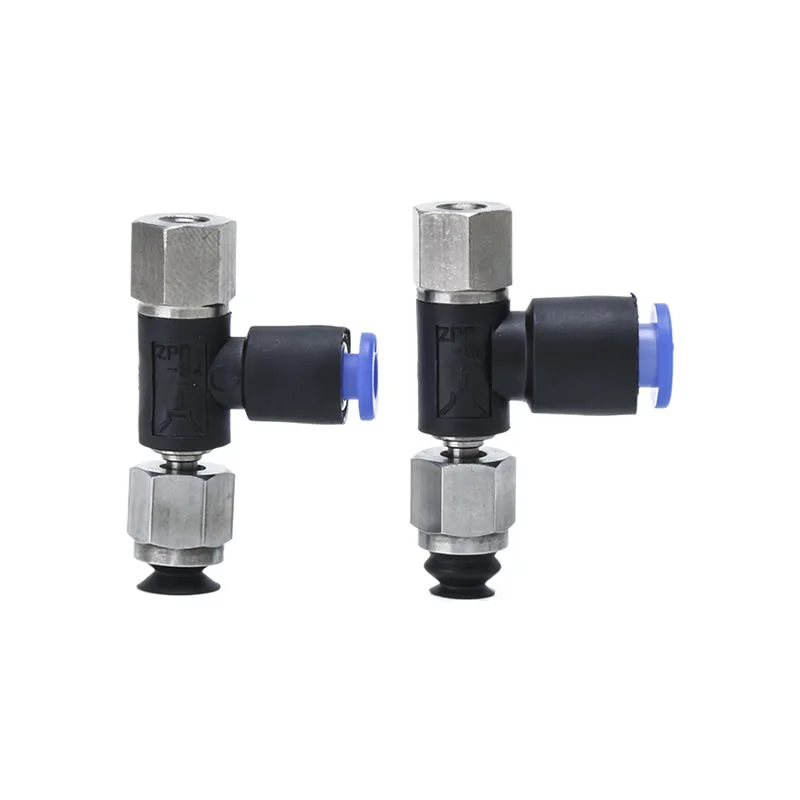

ZP2-TF Series Ball Joint Type na May Adapter Vacuum Pad
ZP2-TF Series Ball Joint Type na May Buffer Vacuum Pad
ZP2-RF Series Ball Joint Type na May Adapter Vacuum Pad
ZP2-RF Series Ball Joint Type na May Buffer Vacuum Pad
Paglalarawan
Paano Mag-order
Mga Detalye / Materyal
Mga aplikasyon
mapagkukunan
Ang Commaelec ang nangungunang tagagawa, ang Ball Joint Vacuum Suction Cups ZP2-J ay idinisenyo para sa paghawak ng mga workpiece na may hindi pantay na mga ibabaw o anggulong paglihis. Sa isang flexible swivel structure, tinitiyak nila ang matatag na adsorption sa mga kumplikadong industriyal na kapaligiran, lalo na sa mga automated at robotic na application.
Mga Pangunahing Kalamangan
Gastos at Maaasahang Supply
China Manufacturer na may malakas na kontrol sa gastos at matatag na kalidad
Tinitiyak ng mature na proseso ng produksyon ang pare-parehong pagganap
Ginagarantiyahan ng malakihang kapasidad ng pabrika ang mabilis na paghahatid at maramihang supply
Flexible Ball Joint na Disenyo
Ang omnidirectional swivel ay nagbibigay-daan sa awtomatikong pagsasaayos ng anggulo
Epektibong binabayaran ang hindi pagkakapantay-pantay sa panahon ng pagkakahawak
Tinitiyak ang mahigpit na sealing kahit na sa hilig o hindi regular na ibabaw
Pinahusay na Katatagan sa Mga Kumplikadong Kundisyon
Binabawasan ang panganib ng detatsment na dulot ng mahinang pagdikit sa ibabaw
Pinapanatili ang matatag na pagsipsip sa panahon ng paggalaw at pagpoposisyon
Ang Ball Joint Vacuum Suction Cups ZP2-J ay angkop para sa mga dynamic na automation na kapaligiran

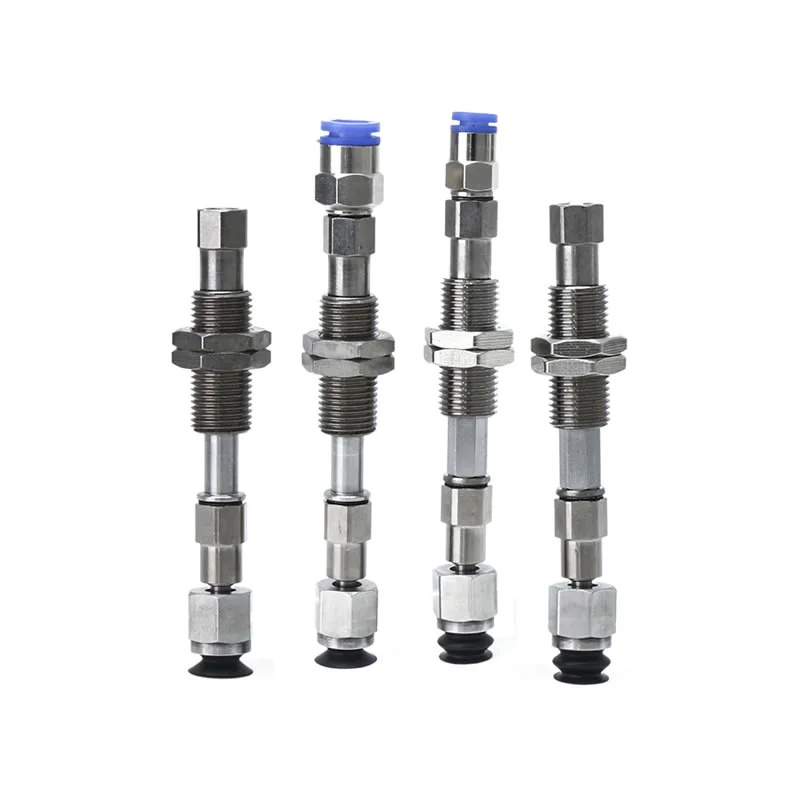

Opsyonal na Buffer at Anti-Rotation Structure
Ang mekanismo ng buffer ay tumutulong sa pagsipsip ng epekto sa panahon ng pakikipag-ugnay sa workpiece
Binabayaran ang mga pagkakaiba sa taas at anggulo
Ang opsyonal na J/K na anti-rotation na disenyo ay nagbabalanse ng flexibility sa positioning stability
Maramihang Mga Uri at Sukat ng Pad
Magagamit sa mga flat at bellow na uri para sa iba't ibang kondisyon sa ibabaw
Mga karaniwang sukat: 6mm, 8mm, 10mm
Madaling itugma sa iba't ibang mga hugis ng workpiece at mga kinakailangan sa paghawak
Mga Karaniwang Aplikasyon
Industrial Automation
Mga robotic arm at pick-and-place system
Mga linya ng pagpupulong na nangangailangan ng kabayaran sa anggulo
Kumplikadong Paghawak ng Workpiece
Mga hilig, hubog, o hindi pantay na ibabaw
Mga application kung saan mahirap ang tumpak na pagkakahanay
Bakit Pumili ng Ball Joint Vacuum Suction Cups ZP2-J?
Malakas na kakayahang umangkop sa mga kumplikadong kondisyon sa pagtatrabaho
Matatag at maaasahang pagganap ng pagsipsip
Cost-effective na solusyon na may pare-parehong supply
Sinusuportahan ng mature na pagmamanupaktura at materyal na teknolohiya

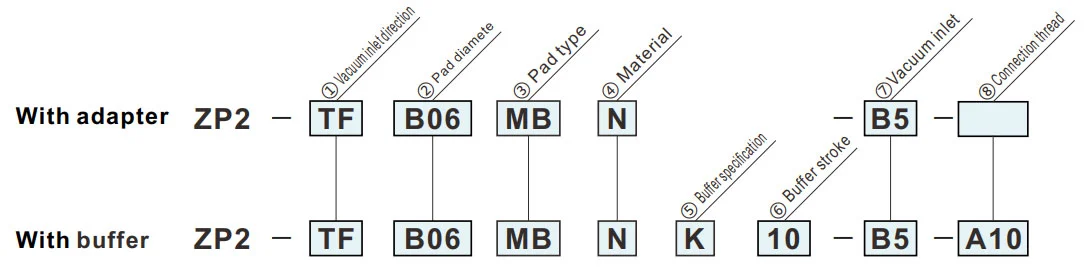

Paano Mag-order
| ①Vacuum inlet na direksyon | ⑦Papasok ng vacuum | ⑧Connection thread | ||
| TF | Patayo |
|
B5 |
A8 |
|
B5 |
— | ||
|
B50406 |
— | ||
| RF | Lateral |
|
0406 |
B5 |
|
0406 |
A10 |
||
|
③ Uri ng pad
② Pad diameter(mm)
|
B06 | B08 | B10 | |
| ø6 | ø8 | ø10 | ||
| MU | Uri ng patag | — | ● | ● |
| MB | Mga bubuyog | ● | ● | — |
| ④Materyal | |
| N | NBR |
| S | Silicone na goma |
| U | Urethane na goma |
| F | FKM |
| GN | Conductive NBR |
| GS | Conductive silicone goma |
Ang berdeng simbolo ay naka-customize na mga modelo.
| ⑦Papasok ng vacuum | |
| B5 | M5x0.8 (Babae) |
| 04 | ø4One-touch fitting |
| 06 | ø6One-touch fitting |
| ⑧Connection thread | |
| A8 | M8x1 (Lalaki) |
| B5 | M5x0.8 (Babae) |
| A10 | M10x1 (Lalaki) |
| ⑤Espesipikasyon ng buffer | |
| J | Umiikot |
| K | Hindi umiikot |
| ⑥Buffer stroke | |
| 10 | 10mm |
| 20 | 20mm |
| 30 | 30mm |
| 40 | 40mm |
| 50 | 50mm |
Mga Dimensyon(mm)
Ang berdeng simbolo ay naka-customize na mga modelo.

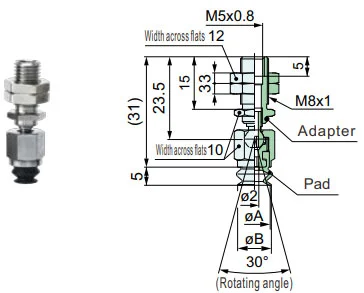

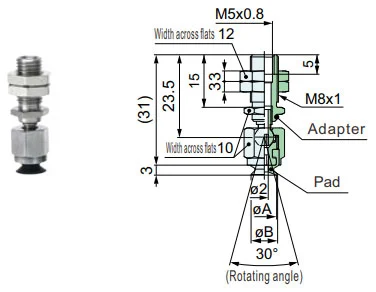

ZP2-TF
Patayo
MU
| Modelo | øA | øB | Adapter | ||||||
|
① Vacuum pumapasok direksyon |
② Pad dia. |
③ Pad uri |
④ Pad materyal |
⑦ Vacuum pumapasok |
⑧ Koneksyon thread |
||||
| ZP2 | TF | B08 | MU |
N S U F GN GS |
B5 | A8 | 8 | 8.8 | ZP2-TF1-B5-A8 |
| B10 | 10 | 10.6 | |||||||
Modelo para sanggunian: ZP2-TFB08MUS-B5-A8
ZP2-TF
Patayo
MB
| Modelo | øA | øB | Adapter | ||||||
|
① Vacuum pumapasok direksyon |
② Pad dia. |
③ Pad uri |
④ Pad materyal |
⑦ Vacuum pumapasok |
⑧ Koneksyon thread |
||||
| ZP2 | TF | B06 | MU |
N S U F GN GS |
B5 | A8 | 6 | 7 | ZP2-TF1-B5-A8 |
| B08 | 8 | 9 | |||||||
Modelo para sanggunian: ZP2-TFB08MBN-B5-A8
ZP2-TF
Patayo
MU
| Modelo | øA | øB | Adapter | |||||
|
① Vacuum pumapasok direksyon |
② Pad dia. |
③ Pad uri |
④ Pad materyal |
⑦ Vacuum pumapasok |
||||
| ZP2 | TF | B08 | MU |
N S U F GN GS |
B5 | 8 | 8.8 | ZP2-TF1-B5 |
| B10 | 10 | 10.6 | ||||||
Modelo para sanggunian: ZP2-TFB10MUS-B5
ZP2-TF
Patayo
MB
| Modelo | øA | øB | Adapter | |||||
|
① Vacuum pumapasok direksyon |
② Pad dia. |
③ Pad uri |
④ Pad materyal |
⑦ Vacuum pumapasok |
||||
| ZP2 | TF | B06 | MU |
N S U F GN GS |
B5 | 6 | 7 | ZP2-TF1-B5 |
| B08 | 8 | 9 | ||||||
Modelo para sanggunian: ZP2-TFB06MBN-B5

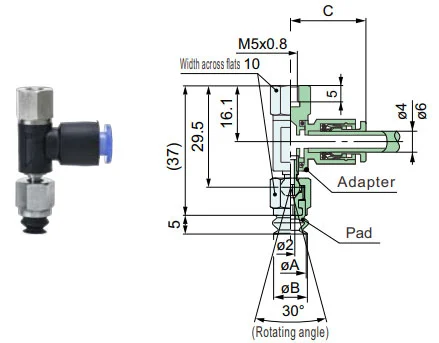

ZP2-TF
Lateral
MU
| Modelo | øA | øB | C | Adapter | ||||||||
|
① Vacuum pumapasok direksyon |
② Pad dia. |
③ Pad uri |
④ Pad materyal |
⑦ Vacuum pumapasok |
⑧ Koneksyon thread |
⑦ Vacuum pumapasok |
⑧ Koneksyon thread |
|||||
| ZP2 | RF | B08 | MU |
N S U F GN GS |
04 06 |
B5 | 8 | 8.8 | 04:20.6 06:21.6 |
ZP2-RF1 |
04 06 |
B5 |
| B10 | 10 | 10.6 | ||||||||||
Modelo para sa refer: ZP2-RFB08MUN-04-B5 Adapter para sa refer:ZP2-RF1-04-B5

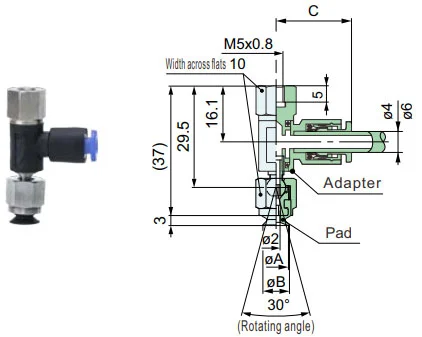

ZP2-TF
Lateral
MB
| Modelo | øA | øB | C | Adapter | ||||||||
|
① Vacuum pumapasok direksyon |
② Pad dia. |
③ Pad uri |
④ Pad materyal |
⑦ Vacuum pumapasok |
⑧ Koneksyon thread |
⑦ Vacuum pumapasok |
⑧ Koneksyon thread |
|||||
| ZP2 | RF | B06 | MU |
N S U F GN GS |
04 06 |
B5 | 6 | 7 | 04:20.6 06:21.6 |
ZP2-RF1 |
04 06 |
B5 |
| B08 | 8 | 9 | ||||||||||
Modelo para sa refer: ZP2-RFB08MBN-04-B5 Adapter para sa refer:ZP2-RF1-04-B5

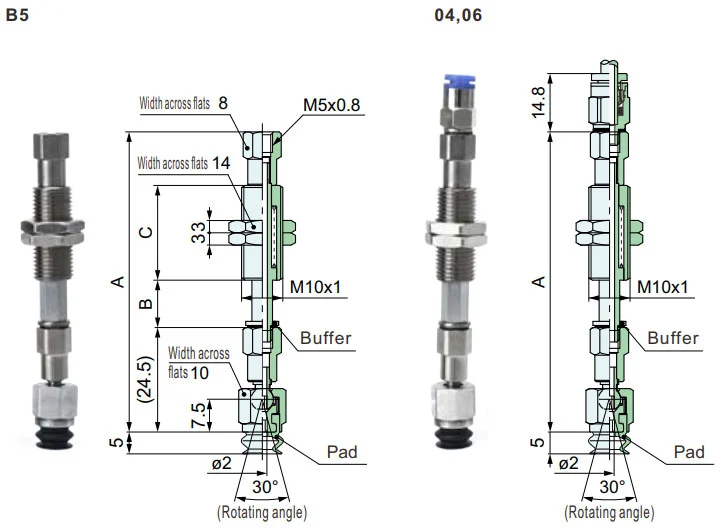

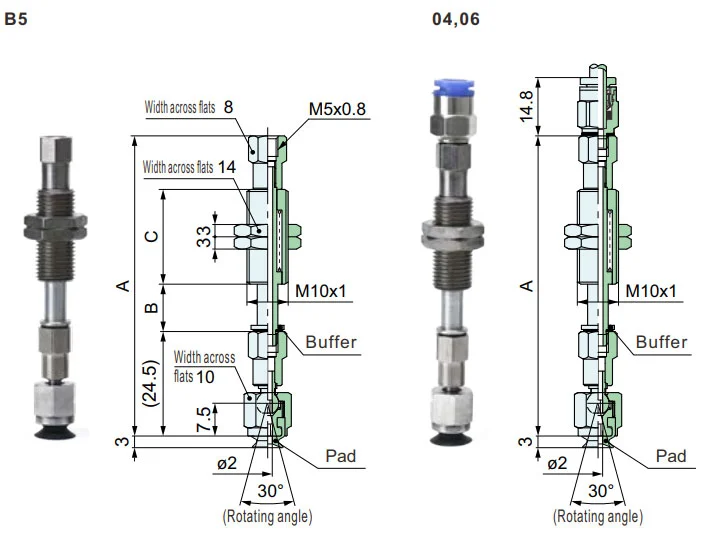

ZP2-TF
Patayo
MU
| Modelo | A | B | C | Buffer | ||||||||||||
|
① Vacuum inletdirection |
② Pad dia. |
③ Pad uri |
④ Pad materyal |
⑤ Buffer spec. |
⑥ Buffer stroke |
⑦ Vacuum pumapasok |
⑧ Koneksyon thread |
⑤ Buffer spec. |
⑥ Buffer stroke |
⑦ Vacuum pumapasok |
⑧ Koneksyon thread |
|||||
| ZP2 | TF | B08 B10 |
MU |
N S U F GN GS |
B5 04 06 |
J K |
10 | A10 | 72 | 11.5 | 23 | ZP2-TF1 |
J K |
10 | B5 04 06 |
A10 |
| 20 | 110 | 21.5 | 51 | 20 | ||||||||||||
| 30 | 120 | 31.5 | 30 | |||||||||||||
| 40 | 156 | 41.5 | 77 | 40 | ||||||||||||
| 50 | 166 | 51.5 | 50 | |||||||||||||
Modelo para sa refer: ZP2-TFB08MUSK10-B5-A10 Buffer para sa refer:ZP2-TF1-K10-B5-A10
ZP2-TF
Patayo
MB
| Modelo | A | B | C | Buffer | ||||||||||||
|
① Vacuum inletdirection |
② Pad dia. |
③ Pad uri |
④ Pad materyal |
⑤ Buffer spec. |
⑥ Buffer stroke |
⑦ Vacuum pumapasok |
⑧ Koneksyon thread |
⑤ Buffer spec. |
⑥ Buffer stroke |
⑦ Vacuum pumapasok |
⑧ Koneksyon thread |
|||||
| ZP2 | TF | B06 B08 |
MB |
N S U F GN GS |
B5 04 06 |
J K |
10 | A10 | 72 | 11.5 | 23 | ZP2-TF1 |
J K |
10 | B5 04 06 |
A10 |
| 20 | 110 | 21.5 | 51 | 20 | ||||||||||||
| 30 | 120 | 31.5 | 30 | |||||||||||||
| 40 | 156 | 41.5 | 77 | 40 | ||||||||||||
| 50 | 166 | 51.5 | 50 | |||||||||||||
Modelo para sa refer: ZP2-TFB08MBSK10-B5-A10 Buffer para sa refer:ZP2-TF1-K10-B5-A10

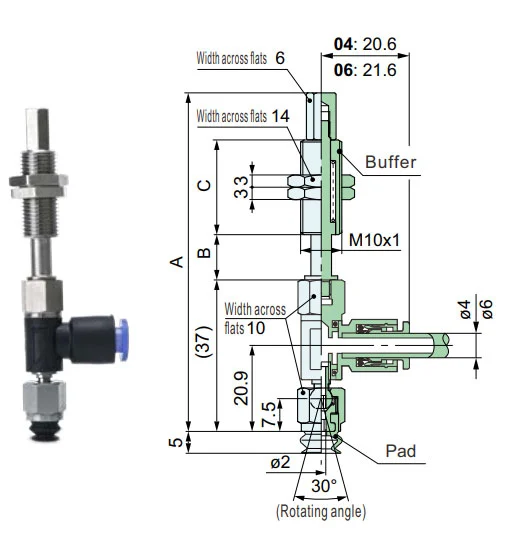

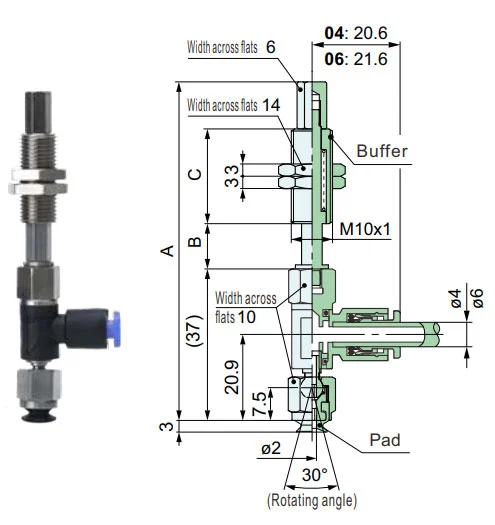

ZP2-RF
Lateral
MU
| Modelo | A | B | C | Buffer | ||||||||||||
|
① Vacuum inletdirection |
② Pad dia. |
③ Pad uri |
④ Pad materyal |
⑤ Buffer spec. |
⑥ Buffer stroke |
⑦ Vacuum pumapasok |
⑧ Koneksyon thread |
⑤ Buffer spec. |
⑥ Buffer stroke |
⑦ Vacuum pumapasok |
⑧ Koneksyon thread |
|||||
| ZP2 | RF | B08 B10 |
MU |
N S U F GN GS |
J K |
10 |
04 06 |
A10 | 82 | 11 | 23 | ZP2-RF1 |
J K |
10 |
04 06 |
A10 |
| 20 | 120 | 21 | 51 | 20 | ||||||||||||
| 30 | 130 | 31 | 30 | |||||||||||||
| 40 | 166 | 41 | 77 | 40 | ||||||||||||
| 50 | 176 | 51 | 50 | |||||||||||||
Modelo para sa refer: ZP2-RFB08MUSK10-06-A10 Buffer para sa refer:ZP2-RF1-K10-06-A10
ZP2-RF
Lateral
MB
| Modelo | A | B | C | Buffer | ||||||||||||
|
① Vacuum inletdirection |
② Pad dia. |
③ Pad uri |
④ Pad materyal |
⑤ Buffer spec. |
⑥ Buffer stroke |
⑦ Vacuum pumapasok |
⑧ Koneksyon thread |
⑤ Buffer spec. |
⑥ Buffer stroke |
⑦ Vacuum pumapasok |
⑧ Koneksyon thread |
|||||
| ZP2 | RF | B06 B8 |
MB |
N S U F GN GS |
J K |
10 |
04 06 |
A10 | 82 | 11 | 23 | ZP2-RF1 |
J K |
10 |
04 06 |
A10 |
| 20 | 120 | 21 | 51 | 20 | ||||||||||||
| 30 | 130 | 31 | 30 | |||||||||||||
| 40 | 166 | 41 | 77 | 40 | ||||||||||||
| 50 | 176 | 51 | 50 | |||||||||||||
Modelo para sa refer: ZP2-RFB08MBSK10-06-A10 Buffer para sa refer:ZP2-RF1-K10-06-A10
Materyal at Katangian ng Pad
⚪:Kaunti o walang impluwensya △:Maaaring gamitin depende sa mga kondisyon X:Hindi angkop
|
materyal
Mga katangian
|
Simbolo | Durometer HS (±5°) |
Kulay ng goma |
Nagpapatakbo temperatura saklaw (°C) |
Langis paglaban gasolina |
Langis paglaban benzol |
Base paglaban |
Acid paglaban |
Weatherability | Ozone paglaban |
Abrasyon paglaban |
Hindi tinatablan ng tubig | Solvent paglaban (Benzene, toluene) |
Aplikasyon |
| NBR | N | 50 | Itim | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Paglipat ng pangkalahatang gawain, Corrugated board, Veneer plate, Iron plate at iba pa |
| Silicone na goma | S | 45 ~ 50 | Puti | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Pag-alis mula sa die-casting, Manipis na trabaho, Food processor |
| Urethane na goma | U | 50 ~ 60 | kayumanggi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Corrugated board, Iron plate, Veneer plate |
| FKM | F | 60 | Itim | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Gawaing kemikal |
| Conductive NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pangkalahatang gawain ng semiconductor (Static electricity resistance) | |
| Conductive silicone rubbe | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (Static na kuryente) |
Ang talahanayan sa itaas ay sumasaklaw lamang sa mga pangkalahatang katangian ng paksang materyales na goma. Ang asul na simbolo ay mga customized na modelo.
Application outline ng mga bahagi ng pneumatic (vacuum suction cup) sa iba't ibang larangan ng industriya
I. Mga pangunahing lakas
II. Pagkuha ng mga aplikasyon ayon sa industriya
A. Medisina at industriyang medikal
A.1: Mga pangunahing kinakailangan:Malinis at walang polusyon (FDA/GMP compliant), banayad at hindi nakakapinsala, at pag-iwas sa cross-contamination
A.2 Mga pangunahing senaryo:
1. Pharmaceutical packaging: bote ng gamot / pharmaceutical plate / infusion bag pickup (food grade silicone suction cup, walang particle shedding)
2. Pagpupulong ng medikal na aparato: mga instrumentong pang-opera/mga medikal na catheter/mga piraso ng paghawak ng prosthesis (nababagay na negatibong presyon, proteksyon sa pagpapapangit)
3. Biological laboratory: petri dish/centrifuge tube/reagent card transfer (chemical resistant, sterile compatible)
B. Industriya ng electronics at semiconductor
B.1 Mga pangunahing kinakailangan:anti-static (10⁶-10¹¹Ω), precision positioning (error ≤0.01mm), scratch resistance
B.2 Mga pangunahing senaryo:
1. Chip/Semiconductor: paghawak ng wafer, chip packaging (porous ceramic/anti-static silicone suction cup, pare-parehong negatibong pressure para maiwasan ang pagkalagot)
2. PCB/Mga Component: Flexible na PCB, micro component (0402 resistors) na naka-mount sa ibabaw (manipis na silicone/gel/micro suction cup para maiwasan ang kulubot/punit)
3. Display: LCD/OLED panel, touch glass grab (mataas na transparent na materyal, walang mantsa at gasgas)
C. Industriya ng sasakyan at mga piyesa ng sasakyan
C.1 Mga pangunahing kinakailangan:malaking suction (solong suction disk ≥500N), multi-specification adaptation (metal/plastic/glass), non-slip
C.2 Mga pangunahing senaryo:
4. Paggawa ng katawan: steel plate / door frame handling welding (malaking diameter na goma / multi-suction cup array, anti-slip texture)
5. Salamin / Panloob: Pag-install ng windscreen, paglilipat ng ibabaw ng upuan sa balat (mga silicone na lumalaban sa temperatura / mga tasa ng pagsipsip ng espongha, proteksyon sa pagpapapangit)
6. Mga Bahagi: engine cylinder body / gearbox housing grab (vacuum + mechanical lock, anti-fall)
D. Industriya ng pagkain at packaging
D.1 Mga pangunahing kinakailangan:Food grade material (FDA certified), madaling linisin, lumalaban sa crush
D.2 Mga pangunahing senaryo:
1. Paghawak ng pagkain: mga inihurnong pagkain / sariwang karne / pag-uuri ng prutas (mababa ang suction na sponge suction cup, walang amoy at madaling hugasan)
2. Packaging automation: pagbubukas ng packaging bag, sterile carton molding (static elimination/ multi-point suction, angkop para sa manipis/hard packaging)
E. Logistics at warehousing industriya
E.1 Mga pangunahing kinakailangan:mahusay na pagbagay (multiple specifications ng mga kalakal), stable pressure, anti-fall
E.2 Mga pangunahing senaryo:
1. Paghawak ng karton: pag-uuri ng karton ng e-commerce (naaayos na hanay ng pagsipsip, presyon ng vacuum)
2. Plate/roll: Wood board/plastic film roll transfer (mahabang strip/annular suction cup, pare-parehong adsorption para maiwasan ang offset)
F. Bagong enerhiya at mga espesyal na industriya
F.1 Bagong enerhiya (lithium na baterya/pv):
1. Lithium battery plate (anti-static porous suction cup, anti-dust), photovoltaic glass (malaking suction silicone suction cup, walang scratch)
F.2 Paglimbag at papel
1. Pagkuha ng papel/naka-print na bagay (absorbent paper material, bahagyang negatibong pressure para maiwasan ang pagkapunit at kontaminasyon ng tinta)
III. Buod ng core adaptation logic
| Mga katangian ng workpiece | Programa sa adaptasyon ng pipette | Mga kaukulang senaryo sa industriya |
| Manipis / Marupok / Precision | Silicone/ceramic na materyal, micro negatibong presyon, micro suction nozzle | Mga elektronikong semiconductors, mga parmasyutiko |
| Mabibigat na bagay / Malaking sukat | Materyal na goma, malaking diameter ng suction cup, multi-suction cup array | Mga sasakyan, mga panel ng logistik |
| Kalusugan/Pag-iwas sa polusyon | Food/medical grade silicone, madaling linisin ang istraktura | Gamot, pagkain |
| Malambot / hindi regular na mga ibabaw | Sponge material, deformable suction cup | Mga interior ng kotse, pagkain |
| Mga kinakailangan sa antistatic | Antistatic silicone, tinulungan ng ion wind | elektronikong semi-conductor |
Manual sa Pag-install
PDF Download
Babala +Pag-iingat （Basahin Bago Gamitin）
PDF Download

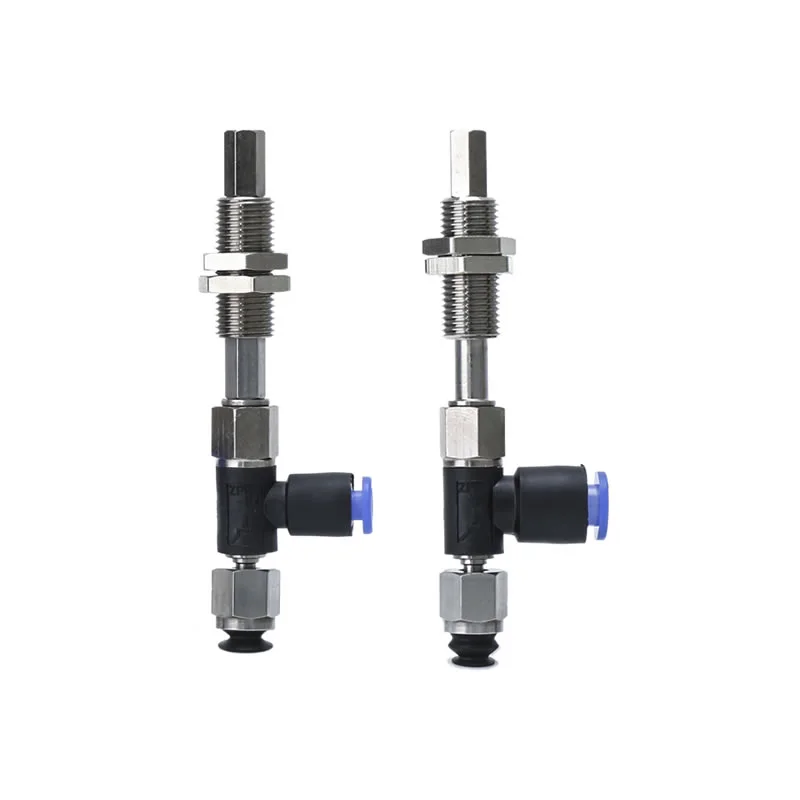

Mga Hot Tags: Ball Joint Vacuum Suction Cups ZP2-J, China, Manufacturer, Supplier, Pabrika
Magpadala ng Inquiry
Impormasyon sa Pakikipag-ugnayan
-
Address
Xiaruan Village Baishi Town Yueqing City Zhejiang Province China
-
Tel
-
E-mail
Para sa mga katanungan tungkol sa mga vacuum suction cup, vacuum generator, pneumatic component accessories o listahan ng presyo, mangyaring iwanan ang iyong email sa amin at makikipag-ugnayan kami sa loob ng 24 na oras.
