Ang vacuum suction ay isang pangunahing solusyon para sa "flexible grasping" sa industriyal na automation na may apat na pangunahing bentahe: hindi nakakapinsalang paghawak, kakayahang umangkop sa mga multi-materyal/irregular na workpiece, malinis at proteksyon sa kapaligiran, at flexible na operasyon. Maaari itong iakma sa iba't ibang mga katangian ng industriya ng mga workpiece (manipis/makapal, katumpakan/magaspang, sanitary/standard).
Mataas na Rigidity Ball Joint Vacuum Suction Cups ZP2
Bilang isang propesyonal na tagagawa, nakatuon kami sa pagbibigay sa iyo ng mataas na kalidad, High Rigidity Ball Joint Vacuum Suction Cups ZP2. Nagtatampok ang aming mga produkto ng pambihirang katatagan, na ginagawa itong partikular na angkop para sa paghawak ng mabibigat na workpiece at sa mga hindi pantay na ibabaw. Ang kakaibang ball-joint na disenyo ay awtomatikong umaangkop sa mga nakatagilid na ibabaw, sa gayo'y makabuluhang pinahuhusay ang pagiging maaasahan ng pagsipsip. Available ang serye ng produktong ito sa malawak na hanay ng mga laki at materyales—kabilang ang NBR, silicone, PU, FKM, at EPR—at maaaring i-customize upang matugunan ang iyong mga partikular na kinakailangan sa aplikasyon. Higit pa rito, isang opsyonal na disenyo ng buffer ay magagamit upang magbigay ng komprehensibong proteksyon sa ibabaw para sa mga marupok na workpiece.
I-click at Simulan ang Pinili
》Bumalik sa Impormasyon ng Produkto

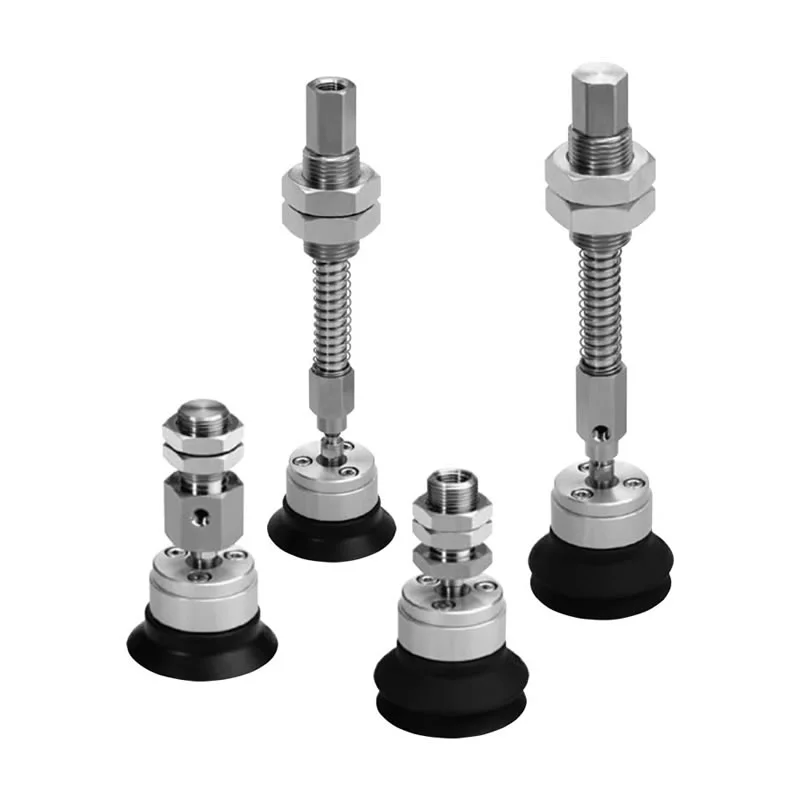

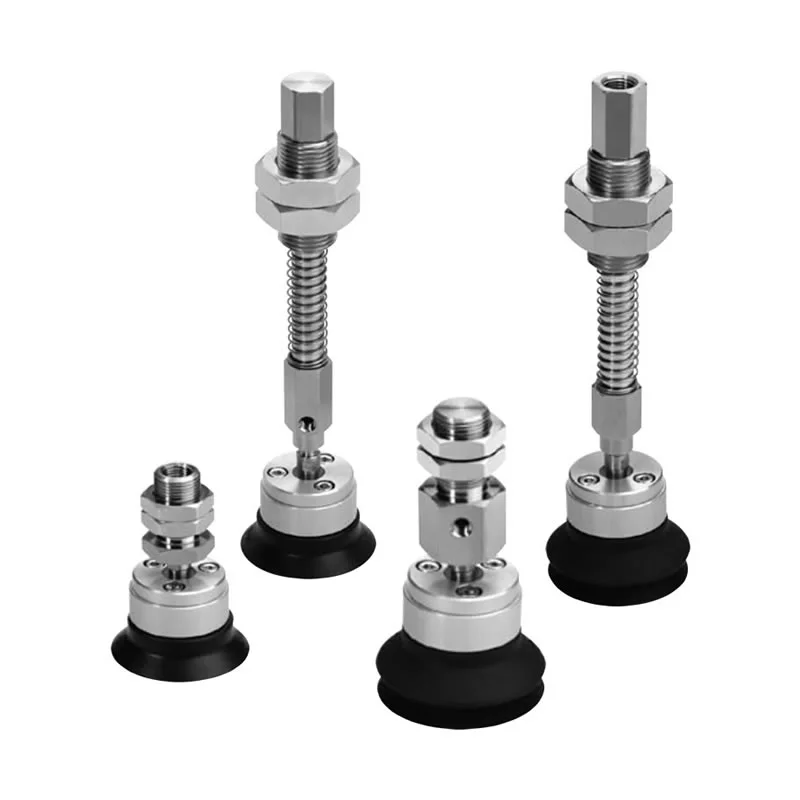

Mataas na Rigidity Ball Joint Vacuum Suction Cups ZP2
ZP2-TF Series Heavy-duty Ball Joint Type With Adapter Vacuum Pads
ZP2-TF Series Heavy-duty Ball Joint Type na May Buffer Vacuum Pad
ZP2-XF Series Heavy-duty Ball Joint Type With Adapter Vacuum Pads
ZP2-XF Series Heavy-duty Ball Joint Type na May Buffer Vacuum Pads
Paglalarawan
Paano Mag-order
Mga Detalye / Materyal
Mga aplikasyon
mapagkukunan
Bilang isang manufacturer ng cost-effective, high-rigidity ZP2 ball-joint vacuum suction cups, ang Commaelec ay gumagamit ng mga advanced na vacuum sealing at pressure-holding na mga teknolohiya. Ang High Rigidity Ball Joint Vacuum Suction Cups ZP2 ay isang heavy-duty na vacuum gripper na idinisenyo para sa pang-industriya na automation handling application. Ito ay partikular na inhinyero upang hawakan ang mga workpiece na mabigat, may hindi pantay na ibabaw, o nakaposisyon sa isang sandal. Sa pamamagitan ng pagsasama-sama ng high-rigidity structural framework na may ball-joint mechanism, tinitiyak ng suction cup na ito ang malakas na gripping force habang awtomatikong inaayos ang anggulo nito upang mahusay na umayon sa ibabaw ng workpiece, at sa gayon ay mapahusay ang parehong suction stability at operational safety.
Mga Pangunahing Tampok
High-Rigidity na Istraktura:Ang High Rigidity Ball Joint Vacuum Suction Cups ZP2 ay perpekto para sa mabigat na paghawak ng workpiece at lubos na lumalaban sa deformation
Disenyo ng Ball-Joint Swivel:Nakikibagay sa hindi pantay o hilig na ibabaw.
Napakahusay na Pagsipsip:Tinitiyak ang matatag at maaasahang mga operasyon sa paghawak.
Maramihang Sukat at Materyales:Tumatanggap ng magkakaibang mga kondisyon sa pagpapatakbo.
Opsyonal na Mekanismo ng Cushioning:Pinaliit ang epekto ng contact at pinoprotektahan ang workpiece.
Mga kalamangan
Mataas na Rigidity at Mabigat na Tungkulin
Reinforced structure na idinisenyo para sa paghawak ng mabibigat na workpiece nang walang deformation
Pinapanatili ang matatag na puwersa ng pagsipsip sa patuloy na operasyong pang-industriya
Ginawa ng Commaelec na may mahigpit na kontrol sa kalidad para sa mahabang buhay ng serbisyo
Disenyo ng Ball Joint / Swivel
Nagbibigay-daan sa angular adjustment na magkasya sa hindi pantay o hilig na mga ibabaw
Pinapabuti ang pagganap ng sealing at binabawasan ang pagtagas ng hangin
Pinahuhusay ang mahigpit na katatagan sa mga tunay na kapaligiran ng produksyon
Iba't ibang Uri ng Pad
Maramihang mga istraktura ng pad na magagamit upang tumugma sa iba't ibang mga kondisyon ng workpiece
Sinusuportahan ang parehong makinis at bahagyang naka-texture na mga ibabaw
Flexible na pagpili batay sa mga pangangailangan sa aplikasyon
Flat na may Tadyang
Ang High Rigidity Ball Joint Vacuum Suction Cups ZP2 ay angkop para sa patag at makinis na mga ibabaw, tulad ng mga metal sheet at salamin
Pinapabuti ng ribbed na disenyo ang sealing at pinipigilan ang pagdulas
Nagbibigay ng pare-parehong pagsipsip sa high-speed automation
Mga bubuyog
Angkop para sa mga hubog o hindi pantay na ibabaw
Nag-aalok ng cushioning effect at kabayaran sa taas
Binabawasan ang mga error sa pagpoposisyon sa panahon ng mga gawaing pick-and-place
Malawak na Saklaw ng Mga Materyales
NBR:Matipid sa gastos at lumalaban sa pagsusuot para sa pangkalahatang paggamit
Silicone:Angkop para sa mataas na temperatura na kapaligiran
PU:Mataas na tibay para sa madalas na operasyon
FKM:Napakahusay na paglaban sa kemikal
Mga custom na materyales (hal., anti-static) na available mula sa Commaelec
Malaking Diameter
Available ang High Rigidity Ball Joint Vacuum Suction Cups ZP2 sa malawak na hanay ng mga diameter—mula φ40 hanggang φ125—upang matugunan ang magkakaibang mga kinakailangan sa pagkarga
Ang mas malalaking diameter ay nagbibigay ng mas malakas na puwersa sa pagkakahawak para sa mabibigat na bahagi
Madaling pagpili batay sa timbang at kondisyon ng ibabaw
Flexible na Pag-mount
Sinusuportahan ang panloob at panlabas na mga koneksyon sa thread
Tugma sa mga adapter at buffer bracket
Vertical o lateral vacuum inlet na opsyon para sa iba't ibang layout
Mga Pagpipilian sa Buffering
Binabawasan ng opsyonal na istraktura ng cushioning ang epekto habang nakikipag-ugnay
Pinoprotektahan ang mga marupok na ibabaw tulad ng salamin o pinahiran na mga materyales
Nagpapabuti ng kaligtasan sa paghawak at kalidad ng produkto
Mga aplikasyon
Mga awtomatikong linya ng produksyon at robotic arm
Mga metal sheet, glass panel, at paghawak ng malalaking bahagi
Lithium na baterya at mga industriya ng electronics (mga opsyon na stainless steel)
Anumang senaryo na nangangailangan ng matatag na pagkakahawak ng mabigat o hindi pantay na workpiece

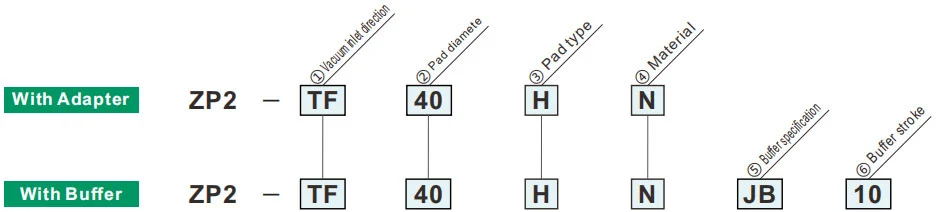

Paano Mag-order
| ①Vacuum inlet na direksyon | |
| TF | Patayo |
| XF | Lateral |
| ②Pad diameter | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Materyal | |
| N | NBR |
| S | Silicone na goma |
| U | Urethane na goma |
| F | FKM |
Ang berdeng simbolo ay mga customized na modelo
| ⑥Buffer stroke | diameter ng pad | ||||||
| 40 | 50 | 63 | 80 | 100 | 125 | ||
| 10 | 10mm | ● | ● | ||||
| 25 | 25mm | ● | ● | ||||
| 30 | 30mm | ● | ● | ||||
| 50 | 50mm | ● | ● | ||||
| 75 | 75mm | ● | ● | ||||
| 100 | 100mm | — | ● | ||||
| ③Uri ng pad | |
| H | Flat na may tadyang |
| HB | Uri ng bellows |
| ⑤ Pagtutukoy ng buffer | |
| JB | Umiikot (Tanso, May Bushing) |
| JF | Umiikot (Bakal, May Bushing) |
Spring reactive force
| Thread ng koneksyon | Pagpapahigpit ng metalikang kuwintas ±5%[N·m] | Buffer stroke(mm) | Spring reactive force[N] | ||
| Brass, With Bushing(JB) | Bakal, May Bushing(JF) | Sa 0 stroke | Sa buong stroke | ||
| M18x1.5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1.5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Materyal at Katangian ng Pad
⚪:Kaunti o walang impluwensya △:Maaaring gamitin depende sa mga kondisyon X:Hindi angkop
|
materyal
Mga katangian
|
Simbolo | Durometer HS (±5°) |
Kulay ng goma |
Nagpapatakbo temperatura saklaw (°C) |
Langis paglaban gasolina |
Langis paglaban benzol |
Base paglaban |
Acid paglaban |
Weatherability | Ozone paglaban |
Abrasyon paglaban |
Hindi tinatablan ng tubig | Solvent paglaban (Benzene, toluene) |
Aplikasyon |
| NBR | N | 50 | Itim | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Paglipat ng pangkalahatang gawain, Corrugated board, Veneer plate, Iron plate at iba pa |
| Silicone na goma | S | 45 ~ 50 | Puti | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Pag-alis mula sa die-casting, Manipis na trabaho, Food processor |
| Urethane na goma | U | 50 ~ 60 | kayumanggi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Corrugated board, Iron plate, Veneer plate |
| FKM | F | 60 | Itim | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Gawaing kemikal |
| Conductive NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pangkalahatang gawain ng semiconductor (Static electricity resistance) | |
| Conductive silicone rubbe | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (Static na kuryente) |
Ang talahanayan sa itaas ay sumasaklaw lamang sa mga pangkalahatang katangian ng paksang materyales na goma. Ang asul na simbolo ay mga customized na modelo.
Application outline ng mga bahagi ng pneumatic (vacuum suction cup) sa iba't ibang larangan ng industriya
I. Mga pangunahing lakas
II. Pagkuha ng mga aplikasyon ayon sa industriya
A. Medisina at industriyang medikal
A.1: Mga pangunahing kinakailangan:Malinis at walang polusyon (FDA/GMP compliant), banayad at hindi nakakapinsala, at pag-iwas sa cross-contamination
A.2 Mga pangunahing senaryo:
1. Pharmaceutical packaging: bote ng gamot / pharmaceutical plate / infusion bag pickup (food grade silicone suction cup, walang particle shedding)
2. Pagpupulong ng medikal na aparato: mga instrumentong pang-opera/mga medikal na catheter/mga piraso ng paghawak ng prosthesis (nababagay na negatibong presyon, proteksyon sa pagpapapangit)
3. Biological laboratory: petri dish/centrifuge tube/reagent card transfer (chemical resistant, sterile compatible)
B. Industriya ng electronics at semiconductor
B.1 Mga pangunahing kinakailangan:anti-static (10⁶-10¹¹Ω), precision positioning (error ≤0.01mm), scratch resistance
B.2 Mga pangunahing senaryo:
1. Chip/Semiconductor: paghawak ng wafer, chip packaging (porous ceramic/anti-static silicone suction cup, pare-parehong negatibong pressure para maiwasan ang pagkalagot)
2. PCB/Mga Component: Flexible na PCB, micro component (0402 resistors) na naka-mount sa ibabaw (manipis na silicone/gel/micro suction cup para maiwasan ang kulubot/punit)
3. Display: LCD/OLED panel, touch glass grab (mataas na transparent na materyal, walang mantsa at gasgas)
C. Industriya ng sasakyan at mga piyesa ng sasakyan
C.1 Mga pangunahing kinakailangan:malaking suction (solong suction disk ≥500N), multi-specification adaptation (metal/plastic/glass), non-slip
C.2 Mga pangunahing senaryo:
4. Paggawa ng katawan: steel plate / door frame handling welding (malaking diameter na goma / multi-suction cup array, anti-slip texture)
5. Salamin / Panloob: Pag-install ng windscreen, paglilipat ng ibabaw ng upuan sa balat (mga silicone na lumalaban sa temperatura / mga tasa ng pagsipsip ng espongha, proteksyon sa pagpapapangit)
6. Mga Bahagi: engine cylinder body / gearbox housing grab (vacuum + mechanical lock, anti-fall)
D. Industriya ng pagkain at packaging
D.1 Mga pangunahing kinakailangan:Food grade material (FDA certified), madaling linisin, lumalaban sa crush
D.2 Mga pangunahing senaryo:
1. Paghawak ng pagkain: mga inihurnong pagkain / sariwang karne / pag-uuri ng prutas (mababa ang suction na sponge suction cup, walang amoy at madaling hugasan)
2. Packaging automation: pagbubukas ng packaging bag, sterile carton molding (static elimination/ multi-point suction, angkop para sa manipis/hard packaging)
E. Logistics at warehousing industriya
E.1 Mga pangunahing kinakailangan:mahusay na pagbagay (multiple specifications ng mga kalakal), stable pressure, anti-fall
E.2 Mga pangunahing senaryo:
1. Paghawak ng karton: pag-uuri ng karton ng e-commerce (naaayos na hanay ng pagsipsip, presyon ng vacuum)
2. Plate/roll: Wood board/plastic film roll transfer (mahabang strip/annular suction cup, pare-parehong adsorption para maiwasan ang offset)
F. Bagong enerhiya at mga espesyal na industriya
F.1 Bagong enerhiya (lithium na baterya/pv):
1. Lithium battery plate (anti-static porous suction cup, anti-dust), photovoltaic glass (malaking suction silicone suction cup, walang scratch)
F.2 Paglimbag at papel
1. Pagkuha ng papel/naka-print na bagay (absorbent paper material, bahagyang negatibong pressure para maiwasan ang pagkapunit at kontaminasyon ng tinta)
III. Buod ng core adaptation logic
| Mga katangian ng workpiece | Programa sa adaptasyon ng pipette | Mga kaukulang senaryo sa industriya |
| Manipis / Marupok / Precision | Silicone/ceramic na materyal, micro negatibong presyon, micro suction nozzle | Mga elektronikong semiconductors, mga parmasyutiko |
| Mabibigat na bagay / Malaking sukat | Materyal na goma, malaking diameter ng suction cup, multi-suction cup array | Mga sasakyan, mga panel ng logistik |
| Kalusugan/Pag-iwas sa polusyon | Food/medical grade silicone, madaling linisin ang istraktura | Gamot, pagkain |
| Malambot / hindi regular na mga ibabaw | Sponge material, deformable suction cup | Mga interior ng kotse, pagkain |
| Mga kinakailangan sa antistatic | Antistatic silicone, tinulungan ng ion wind | elektronikong semi-conductor |
Manual sa Pag-install
PDF Download
Babala +Pag-iingat （Basahin Bago Gamitin）
PDF Download
