Ang vacuum suction ay isang pangunahing solusyon para sa "flexible grasping" sa industriyal na automation na may apat na pangunahing bentahe: hindi nakakapinsalang paghawak, kakayahang umangkop sa mga multi-materyal/irregular na workpiece, malinis at proteksyon sa kapaligiran, at flexible na operasyon. Maaari itong iakma sa iba't ibang mga katangian ng industriya ng mga workpiece (manipis/makapal, katumpakan/magaspang, sanitary/standard).
Mga Cube Vacuum Suction Cup ZP2
Ang Commaelec ay isang nangungunang pabrika na nag-aalok ng mataas na kalidad na Cube Vacuum Suction Cups ZP2. Flexible na pag-install, iba't ibang laki, Ang suction cup ay maaaring may adaptor o buffer bracket，Ang direksyon ng vacuum inlet ay flexible, kabilang ang mga vertical at lateral na direksyon. Mayroon ding mga all-stainless steel na accessories na angkop para sa industriya ng baterya ng lithium.
I-click at Simulan ang Pinili
》Bumalik sa Impormasyon ng Produkto
Mga Cube Vacuum Suction Cup ZP2
ZP2 Series Cube Vacuum Pad Unit
ZP2-T Series na May Adapter Cube Vacuum Pad
Paglalarawan
Paano Mag-order
Mga Detalye / Materyal
Mga aplikasyon
mapagkukunan

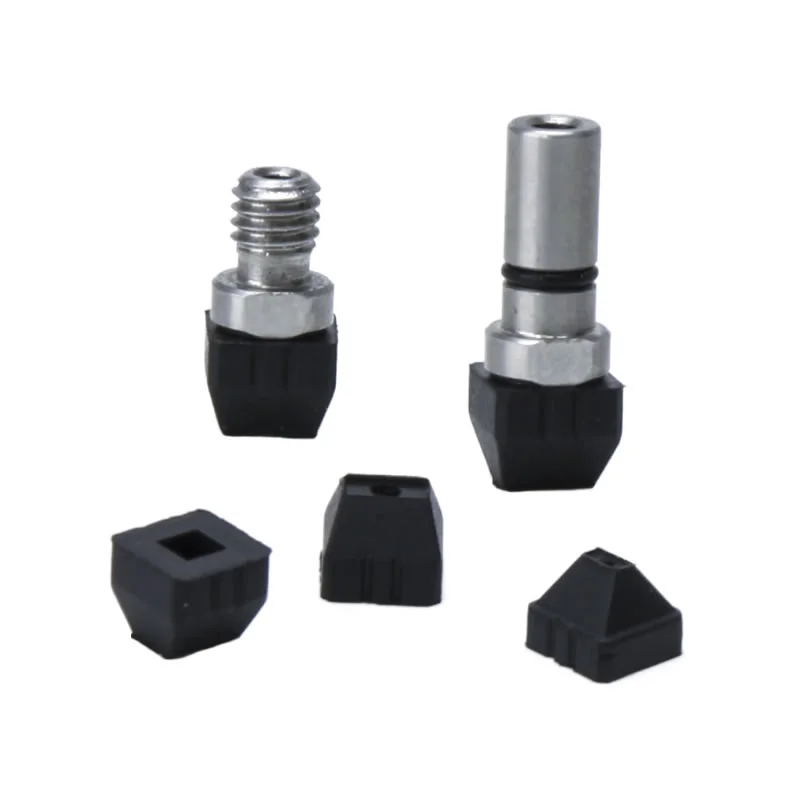

Ang Cube Vacuum Suction Cups ZP2 ay mga ultra-compact square-shaped na vacuum cup na ginawa para sa micro at square/rectangular workpieces. Nagtatampok ng mga ultra-compact na dimensyon at precision gripping, ang mga ito ay perpekto para sa paghawak ng mga maselang bahagi sa precision automated production lines. Bilang pangunahing bahagi para sa microelectronics at precision hardware, ang mga tasang ito ay napakagaan, na epektibong binabawasan ang pagkarga sa mga robotic end-effector. Ang mga ito ay partikular na angkop para sa high-speed, high-frequency na paghawak ng maliliit na workpiece.
Mga karaniwang sitwasyon ng aplikasyon:
1.Electronic manufacturing, kabilang ang chip assembly, micro-resistors/condensers, at PCB micro-soldered component handling.
2. Precision hardware:awtomatikong pag-load at paghawak ng mga ultra-compact na bahagi kabilang ang mga micro screw, square metal spring plate, at miniature bearings.
3. Mga Optical na Device:Dust-free Grabbing at Positioning ng Micro Lenses at Square Optical Glass Slips, Maaaring Iwasan ng Silicone Material ang Pag-iwan ng mga Imprint.
Mga Pangunahing Aspekto ng Cube Vacuum Suction Cups ZP2
Mga Uri ng Pad
Flat na uri:Tamang-tama para sa makinis, matigas na ibabaw na may matatag na pagsipsip
Flat na may tadyang:Nagbibigay ng karagdagang sealing sa bahagyang naka-texture na mga ibabaw
Uri ng bellows:Nakikibagay sa hindi pantay na ibabaw at binabawasan ang epekto habang nakikipag-ugnay
Ang maraming uri ng pad ay nagbibigay-daan sa flexible na pagpili para sa iba't ibang pangangailangan sa automation ng industriya
Mga materyales
NBR:Cost-effective, wear-resistant para sa pangkalahatang paghawak
Silicone:Lumalaban sa mataas na temperatura at banayad sa mga maselang ibabaw
Polyurethane (PU):Matibay para sa mga high-cycle na operasyon
FKM / EPR:Lumalaban sa kemikal para sa mga espesyal na kapaligiran
Available ang mga opsyon sa custom na materyal mula sa Commaelec upang tumugma sa mga partikular na kinakailangan sa workpiece
FAQ
Ano ang pagkakaiba sa pagitan ng ZP at ZP2?
ZP series: Mga karaniwang suction cup para sa mga pangkalahatang application na may mas simpleng istraktura
ZP2 series: High-rigidity, ball-joint na disenyo ay nagbibigay-daan sa mas mahusay na kakayahang umangkop sa hindi pantay o hilig na mga ibabaw
Nagbibigay ang ZP2 ng mas malakas na katatagan, mas mabigat na paghawak ng pagkarga, at mas maraming opsyon sa materyal kumpara sa ZP
Ano ang mga karaniwang uri ng ZP2 pad?
Flat type, Flat with ribs, at Bellows type
Ang bawat uri ay na-optimize para sa kondisyon ng ibabaw, laki ng workpiece, at mga kinakailangan sa paghawak
Nagbibigay ang Commaelec ng maraming laki at pagsasaayos upang matiyak ang tumpak na aplikasyon
May mga adapter ba ang ZP2 cups?
Oo, ang Cube Vacuum Suction Cups ZP2 ay maaaring gamitin sa mga adapter o buffer bracket
Sinusuportahan ang parehong vertical at lateral na mga koneksyon sa inlet ng vacuum
Pinapadali ang flexible na pagsasama sa mga automated system at robotic arm

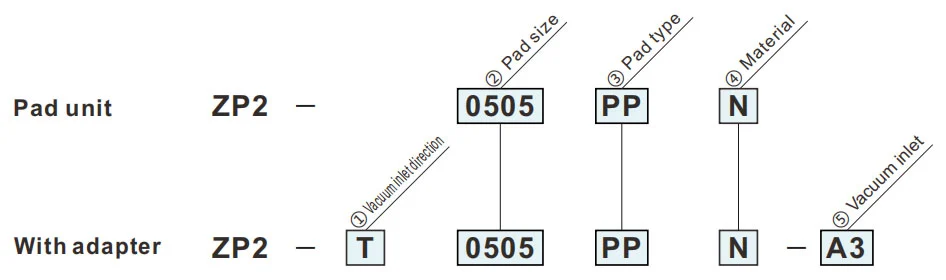

Paano Mag-order

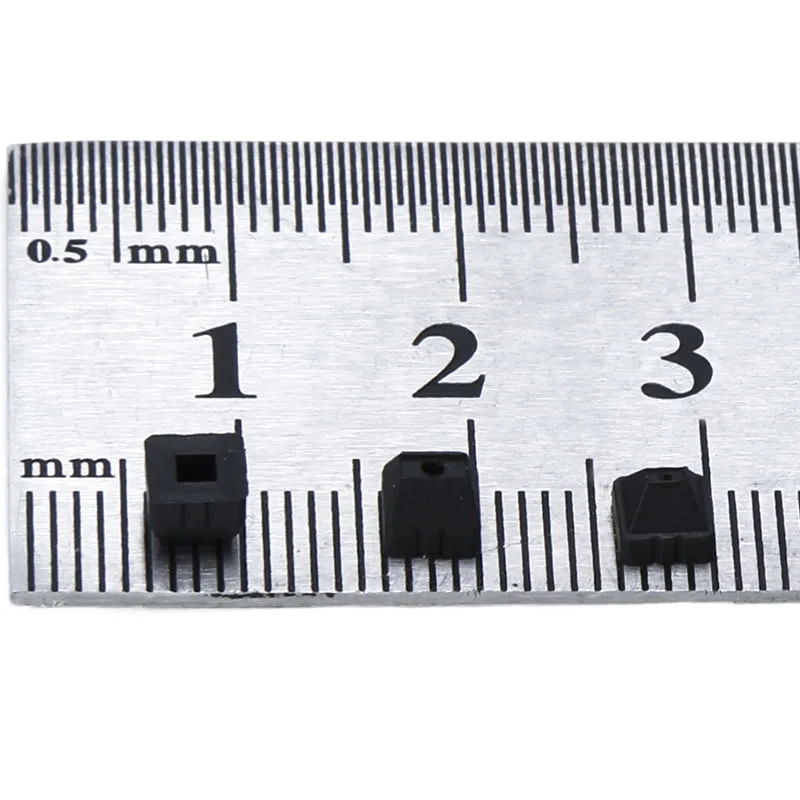

- Super-maliit na suction pad na hugis parisukat.
- 5 uri ng 0.5 x 0.5 hanggang 2 x 2.8
- Para sa maliliit na workpiece tulad ng semiconductor chips.
| ①Vacuum inlet na direksyon | |
| T | Patayo |
| ②Laki ng pad | |
| 0505 | 0.5 x 0.5mm |
| 0513 | 0.5 x 1.3mm |
| 0816 | 0.8 x 1.6mm |
| 1328 | 1.3 x 2.8mm |
| 2028 | 2.0 x 2.8mm |
| ④Materyal | |
| N | NBR |
| S | Silicone na goma |
| U | Urethane na goma |
| F | FKM |
| GN | Conductive NBR |
| GS | Conductive silicone goma |
Ang berdeng simbolo ay naka-customize na mga modelo.
| ⑤Vacuum inlet | |
| 03 | ø3tuwid |
| A3 | M3x0.5(Lalaki) |
| ③Uri ng pad | |
| PP | Uri ng kubo |
Mga Dimensyon(mm)
Ang berdeng simbolo ay naka-customize na mga modelo.
PP
Uri ng kubo
Mga Dimensyon ng Pag-mount ng Adapter
| Modelo | A | B | C | D | øE | |||
|
② Pad Sukat |
③ Pad uri |
④ Pad materyal |
||||||
| ZP2 | 0505 | PP |
N S U F GN GS |
0.5 | 0.75 | 0.5 | 0.75 | 0.4 |
| 0513 | 0.5 | 0.7 | 1.3 | 1.5 | ||||
| 0816 | 0.8 | 1 | 1.6 | 1.8 | ||||
| 1328 | 1.3 | 1.5 | 2.8 | 3 | 1 | |||
| 2028 | 2 | 2.2 | ||||||
Modelo para sanggunian: ZP2-0505PPN
ZP2-T
Patayo
03
| Modelo | Adapter | |||||
|
① Vacuum pumapasok direksyon |
② Pad Sukat |
③ Pad uri |
④ Pad materyal |
⑤ Vacuum pumapasok |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
PP |
N S U F GN GS |
03 | PPH-001 |

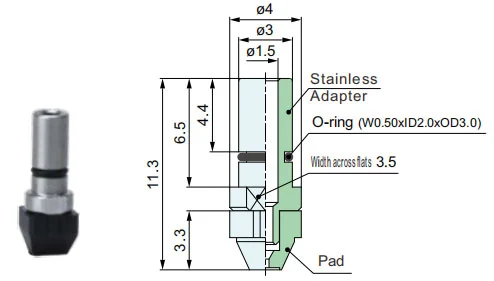

ZP2-T
Patayo
A3
| Modelo | Adapter | |||||
|
① Vacuum pumapasok direksyon |
② Pad Sukat |
③ Pad uri |
④ Pad materyal |
⑤ Vacuum pumapasok |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
PP |
N S U F GN GS |
A3 | PPH-002 |
Materyal at Katangian ng Pad
⚪:Kaunti o walang impluwensya △:Maaaring gamitin depende sa mga kondisyon X:Hindi angkop
|
materyal
Mga katangian
|
Simbolo | Durometer HS (±5°) |
Kulay ng goma |
Nagpapatakbo temperatura saklaw (°C) |
Langis paglaban gasolina |
Langis paglaban benzol |
Base paglaban |
Acid paglaban |
Weatherability | Ozone paglaban |
Abrasyon paglaban |
Hindi tinatablan ng tubig | Solvent paglaban (Benzene, toluene) |
Aplikasyon |
| NBR | N | 50 | Itim | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Paglipat ng pangkalahatang gawain, Corrugated board, Veneer plate, Iron plate at iba pa |
| Silicone na goma | S | 45 ~ 50 | Puti | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Pag-alis mula sa die-casting, Manipis na trabaho, Food processor |
| Urethane na goma | U | 50 ~ 60 | kayumanggi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Corrugated board, Iron plate, Veneer plate |
| FKM | F | 60 | Itim | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Gawaing kemikal |
| Conductive NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pangkalahatang gawain ng semiconductor (Static electricity resistance) | |
| Conductive silicone rubbe | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (Static na kuryente) |
Ang talahanayan sa itaas ay sumasaklaw lamang sa mga pangkalahatang katangian ng paksang materyales na goma. Ang asul na simbolo ay mga customized na modelo.
Application outline ng mga bahagi ng pneumatic (vacuum suction cup) sa iba't ibang larangan ng industriya
I. Mga pangunahing lakas
II. Pagkuha ng mga aplikasyon ayon sa industriya
A. Medisina at industriyang medikal
A.1: Mga pangunahing kinakailangan:Malinis at walang polusyon (FDA/GMP compliant), banayad at hindi nakakapinsala, at pag-iwas sa cross-contamination
A.2 Mga pangunahing senaryo:
1. Pharmaceutical packaging: bote ng gamot / pharmaceutical plate / infusion bag pickup (food grade silicone suction cup, walang particle shedding)
2. Pagpupulong ng medikal na aparato: mga instrumentong pang-opera/mga medikal na catheter/mga piraso ng paghawak ng prosthesis (nababagay na negatibong presyon, proteksyon sa pagpapapangit)
3. Biological laboratory: petri dish/centrifuge tube/reagent card transfer (chemical resistant, sterile compatible)
B. Industriya ng electronics at semiconductor
B.1 Mga pangunahing kinakailangan:anti-static (10⁶-10¹¹Ω), precision positioning (error ≤0.01mm), scratch resistance
B.2 Mga pangunahing senaryo:
1. Chip/Semiconductor: paghawak ng wafer, chip packaging (porous ceramic/anti-static silicone suction cup, pare-parehong negatibong pressure para maiwasan ang pagkalagot)
2. PCB/Mga Component: Flexible na PCB, micro component (0402 resistors) na naka-mount sa ibabaw (manipis na silicone/gel/micro suction cup para maiwasan ang kulubot/punit)
3. Display: LCD/OLED panel, touch glass grab (mataas na transparent na materyal, walang mantsa at gasgas)
C. Industriya ng sasakyan at mga piyesa ng sasakyan
C.1 Mga pangunahing kinakailangan:malaking suction (solong suction disk ≥500N), multi-specification adaptation (metal/plastic/glass), non-slip
C.2 Mga pangunahing senaryo:
4. Paggawa ng katawan: steel plate / door frame handling welding (malaking diameter na goma / multi-suction cup array, anti-slip texture)
5. Salamin / Panloob: Pag-install ng windscreen, paglilipat ng ibabaw ng upuan sa balat (mga silicone na lumalaban sa temperatura / mga tasa ng pagsipsip ng espongha, proteksyon sa pagpapapangit)
6. Mga Bahagi: engine cylinder body / gearbox housing grab (vacuum + mechanical lock, anti-fall)
D. Industriya ng pagkain at packaging
D.1 Mga pangunahing kinakailangan:Food grade material (FDA certified), madaling linisin, lumalaban sa crush
D.2 Mga pangunahing senaryo:
1. Paghawak ng pagkain: mga inihurnong pagkain / sariwang karne / pag-uuri ng prutas (mababa ang suction na sponge suction cup, walang amoy at madaling hugasan)
2. Packaging automation: pagbubukas ng packaging bag, sterile carton molding (static elimination/ multi-point suction, angkop para sa manipis/hard packaging)
E. Logistics at warehousing industriya
E.1 Mga pangunahing kinakailangan:mahusay na pagbagay (multiple specifications ng mga kalakal), stable pressure, anti-fall
E.2 Mga pangunahing senaryo:
1. Paghawak ng karton: pag-uuri ng karton ng e-commerce (naaayos na hanay ng pagsipsip, presyon ng vacuum)
2. Plate/roll: Wood board/plastic film roll transfer (mahabang strip/annular suction cup, pare-parehong adsorption para maiwasan ang offset)
F. Bagong enerhiya at mga espesyal na industriya
F.1 Bagong enerhiya (lithium na baterya/pv):
1. Lithium battery plate (anti-static porous suction cup, anti-dust), photovoltaic glass (malaking suction silicone suction cup, walang scratch)
F.2 Paglimbag at papel
1. Pagkuha ng papel/naka-print na bagay (absorbent paper material, bahagyang negatibong pressure para maiwasan ang pagkapunit at kontaminasyon ng tinta)
III. Buod ng core adaptation logic
| Mga katangian ng workpiece | Programa sa adaptasyon ng pipette | Mga kaukulang senaryo sa industriya |
| Manipis / Marupok / Precision | Silicone/ceramic na materyal, micro negatibong presyon, micro suction nozzle | Mga elektronikong semiconductors, mga parmasyutiko |
| Mabibigat na bagay / Malaking sukat | Materyal na goma, malaking diameter ng suction cup, multi-suction cup array | Mga sasakyan, mga panel ng logistik |
| Kalusugan/Pag-iwas sa polusyon | Food/medical grade silicone, madaling linisin ang istraktura | Gamot, pagkain |
| Malambot / hindi regular na mga ibabaw | Sponge material, deformable suction cup | Mga interior ng kotse, pagkain |
| Mga kinakailangan sa antistatic | Antistatic silicone, tinulungan ng ion wind | elektronikong semi-conductor |
Manual sa Pag-install
PDF Download
Babala +Pag-iingat （Basahin Bago Gamitin）
PDF Download
