Ang vacuum suction ay isang pangunahing solusyon para sa "flexible grasping" sa industriyal na automation na may apat na pangunahing bentahe: hindi nakakapinsalang paghawak, kakayahang umangkop sa mga multi-materyal/irregular na workpiece, malinis at proteksyon sa kapaligiran, at flexible na operasyon. Maaari itong iakma sa iba't ibang mga katangian ng industriya ng mga workpiece (manipis/makapal, katumpakan/magaspang, sanitary/standard).
Mga Vacuum Suction Cup na walang marka na ZP2
Bilang isang nangungunang tagagawa ng China, nag-aalok ang aming pabrika ng Customized Mark-free Vacuum Suction Cups ZP2 na may mga attachment ng PEEK. Pinipigilan ng Commaelec supplier-direct solution (Ø6-32mm) ang mga gasgas sa mga solar panel, wafer, at OLED. Nagtatampok ng mga low-dust buffer rod, perpekto ito para sa medikal at electronics.
I-click at Simulan ang Pinili
》Bumalik sa Impormasyon ng Produkto
Mga Vacuum Suction Cup na walang marka na ZP2
ZP2 Series Heavy-duty Pad Unit
Paglalarawan
Paano Mag-order
Mga Detalye / Materyal
Mga aplikasyon
mapagkukunan
Bilang isang propesyonal na tagagawa at supplier ng China Mark-free Vacuum Suction Cups ZP2, binibigyan namin ang mga customer ng komprehensibong mga serbisyo sa pamamahala ng proyekto.

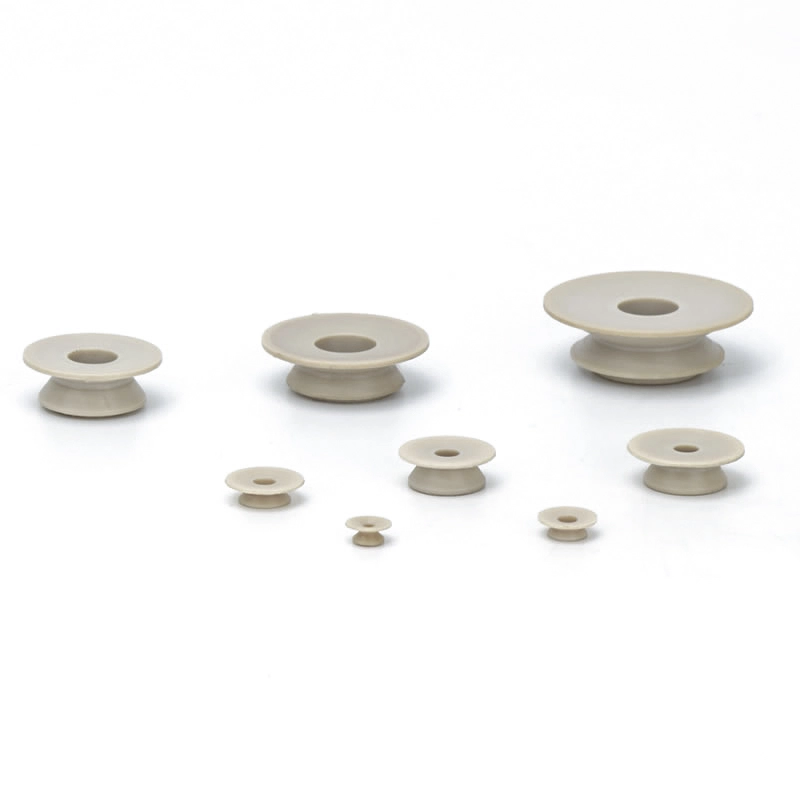

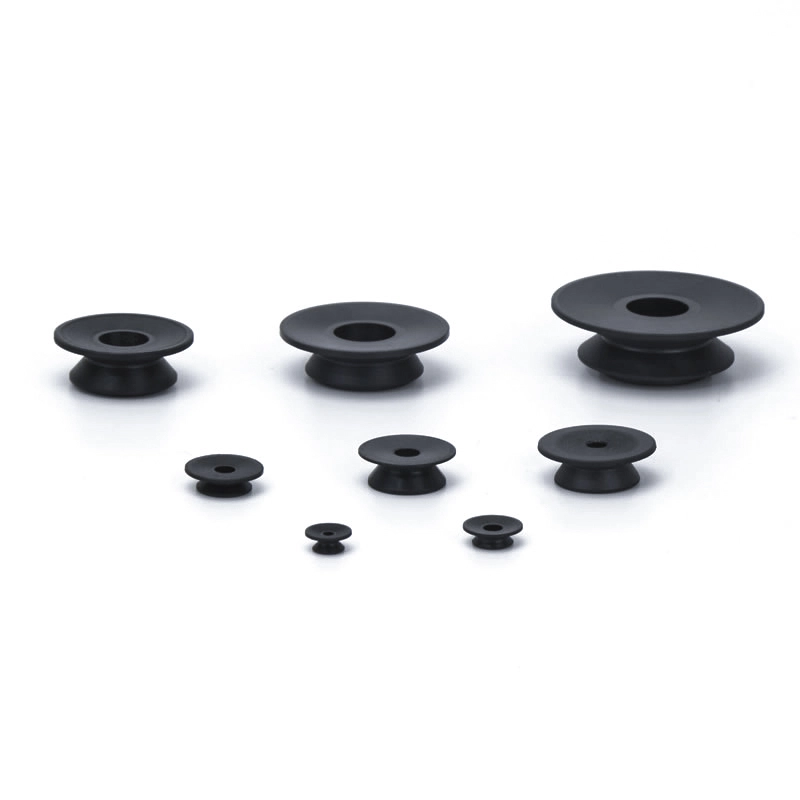

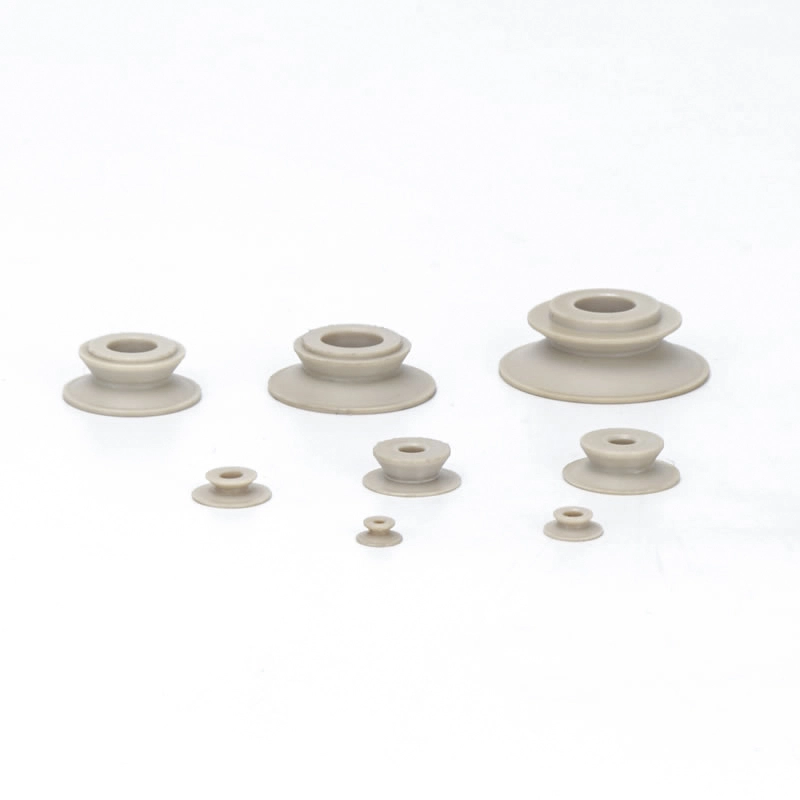

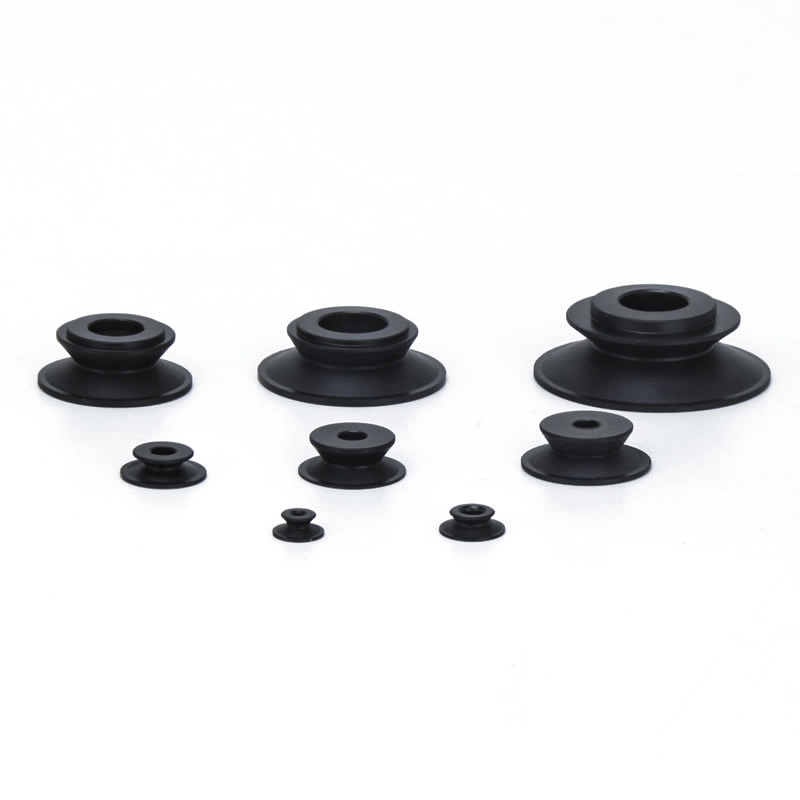

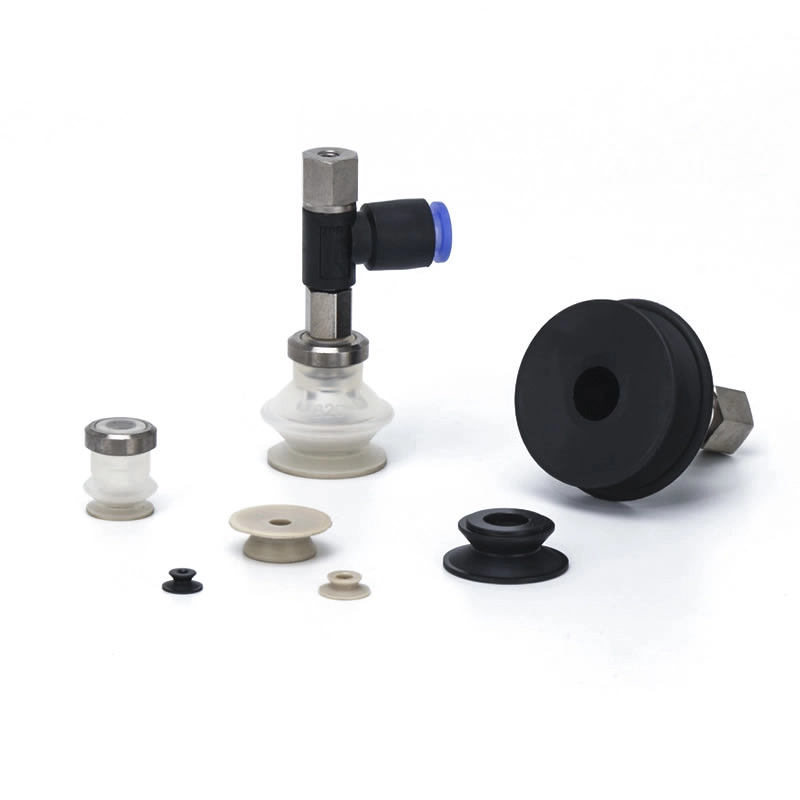

Ang ZP series bellow type na vacuum cup na may PEEK attachment ay idinisenyo para sa: 1) Photovoltaic power station installation (gamit ang mga vacuum cups upang maghatid ng mga solar panel at maiwasan ang mga gasgas sa ibabaw ng salamin); 2) Semiconductor wafer (silicon) handling, optical lens (glass/resin) assembly, electronic display (OLED/LCD panel) transfer, at precision na bahagi ng medical device (hal., surgical instrument accessories) handling.
Ang Mark-free Vacuum Suction Cups ZP2, na may diameters mula 6mm hanggang 32mm, ay compact at espesyal na idinisenyo para sa industriya ng electronics. Ang built-in na telescopic buffer rod ay bumubuo ng kaunting alikabok, na ginagawa itong partikular na angkop para sa precision electronics, medikal, at pharmaceutical na industriya. Sariling pabrika na may malaking bilang ng mga in-stock na produkto, mataas na kalidad na goma, silicone at mga espesyal na materyales tulad ng mga anti-static.
Mga Pangunahing Tampok ng ZP2 Mark-free Series
Pinababang Pagmamarka
Ang Mark-free Vacuum Suction Cups ZP2 ay gumagamit ng mga espesyal na materyal na hindi nagmamarka at isang makinis na disenyo ng labi upang mabawasan ang mga nalalabi sa ibabaw at mga indentasyon
Angkop para sa mga sensitibong workpiece gaya ng salamin, pinahiran na metal, at mga elektronikong bahagi
Matatag na pagsipsip habang pinoprotektahan ang hitsura ng produkto at binabawasan ang mga rate ng depekto sa produksyon
Mga Uri ng Materyal
Silicone (non-marking grade):malinis, mataas na temperatura na lumalaban, perpekto para sa mga industriya ng katumpakan
Polyurethane (PU):wear-resistant na may mababang residue para sa paulit-ulit na paggamit
Iba pang customized na non-marking compound na makukuha mula sa Commaelec batay sa mga pangangailangan sa aplikasyon
Tinitiyak ng Commaelec ang pare-parehong kalidad ng materyal sa pamamagitan ng kontroladong pag-sourcing at in-house na produksyon
Mga Profile ng Pad
Flat na uri:para sa makinis, patag na ibabaw na may pinakamataas na lugar ng pakikipag-ugnayan
Flat na may tadyang:nagpapabuti ng sealing habang binabawasan pa rin ang panganib sa pagmamarka
Uri ng bellows:umaangkop sa bahagyang hindi pantay na ibabaw at nagbibigay ng cushioning
Ang maramihang mga pagpipilian sa profile ay nagbibigay-daan sa nababaluktot na pagtutugma sa mga tunay na kondisyon sa pagtatrabaho
FAQ
Paano gumagana ang teknolohiyang walang marka?
Ang mga Vacuum Suction Cup na walang marka na ZP2 ay gumagamit ng espesyal na formulated non-marking elastomer at optimized lip geometry.
Binabawasan ng makinis na contact surface ang friction at pressure point
Kahit na ang pamamahagi ng vacuum ay umiiwas sa mga naisalokal na marka ng stress
Ang mga malinis na materyales ay pumipigil sa nalalabi ng langis o paglipat ng kulay
Tinitiyak nito ang malakas na pagsipsip habang pinoprotektahan ang mga sensitibong ibabaw.
Ano ang iba't ibang uri ng ZP2 Mark-free pad?
Uri ng patag: pinakamainam para sa makinis at matigas na ibabaw na may pinakamataas na lugar ng pakikipag-ugnayan
Flat na may ribs: pinapabuti ang sealing habang pinapaliit pa rin ang pagmamarka
Uri ng bellows: umaangkop sa bahagyang pagkakaiba sa taas at hindi pantay na ibabaw
Nag-aalok ang Commaelec ng maraming istruktura upang tumugma sa mga tunay na kondisyon ng produksyon.
Ano ang mga pagpipilian sa laki para sa mga ZP2 pad?
Kasama sa mga karaniwang diameter ang: φ40, φ50, φ63, φ80, φ100, φ125
Maliit na sukat: katumpakan ng mga bahagi at magaan na pagkarga
Malaking sukat: mas mahusay na pagkakahawak para sa mas malalaking panel
Sinusuportahan ng Commaelec ang maramihang stock at mga customized na laki para sa mga partikular na application.
Paano mo maiiwasan ang napaaga na pagsusuot?
Piliin ang tamang materyal batay sa temperatura at kapaligiran
Iwasan ang sobrang vacuum pressure o misalignment
Gumamit ng mga buffering mount upang mabawasan ang epekto habang nakikipag-ugnay
Regular na inspeksyon at napapanahong pagpapalit ng mga pagod na labi
Nakakatulong ang mga de-kalidad na materyales ng Commaelec (hal., PU, silicone) na pahabain ang buhay ng serbisyo sa paggamit ng mataas na ikot.
Ano ang mga magagamit na materyales?
Available ang Mark-free Vacuum Suction Cups ZP2 sa:
Non-marking silicone: malinis, lumalaban sa init, perpekto para sa electronics
Polyurethane (PU): matibay at lumalaban sa pagsusuot
Mga customized na compound: anti-static o mga materyal na partikular sa application
Tinitiyak ng Commaelec ang matatag na supply ng materyal at pare-parehong pagganap sa pamamagitan ng kontroladong pagmamanupaktura.
Paano Mag-order
- Walang mga marka ng adsorption (mga nasasakupan ng goma) na natitira sa workpiece.
Iniiwasan ang direktang pagdikit sa pagitan ng workpiece at ng goma sa pamamagitan ng paglalagay ng PEEK attachment sa bellows pad upang maiwasan ang paglipat ng mga constituent ng goma. - Tamang-tama para sa ZP series bellows pad (ø6 hanggang ø32)
| ②Pad diameter(mm) | |
| Simbolo | Naaangkop na pad |
| 06 | ZP06B |
| 08 | ZP08B |
| 10 | ZP10B |
| 13 | ZP13B |
| 16 | ZP16B |
| 20 | ZP20B |
| 25 | ZP25B |
| 32 | ZP32B |
| ③Kalakip na materyal | |
| P | SILIP |
| GP | Conductive PEEK |
- Kapag nag-order gamit ang isang pad, ilagay ang "*", sa ibaba ng numero ng bahagi ng pad tulad ng ipinapakita sa ibaba. Tandaan na ang pad ay hindi naihatid kasama ang attachment na binuo.
- Kapag ang attachment ay gawa sa conductive PEEK, gumamit ng conductive material para sa pad.
- Linisin ang produkto bago gamitin ang attachment.
- Ang produktong ito ay hindi nililinis pagkatapos ng machining. Kung ang produkto ay ginamit sa kondisyon kung saan ito ipinadala, ang natitirang materyal ay maaaring maiwan sa mga piraso ng trabaho. Linisin bago gamitin.
- Kung ang pakikipag-ugnay sa matigas na materyal ay isang problema, huwag gamitin ang produktong ito.
Materyal at Katangian ng Pad
⚪:Kaunti o walang impluwensya △:Maaaring gamitin depende sa mga kondisyon X:Hindi angkop
|
materyal
Mga katangian
|
Simbolo | Durometer HS (±5°) |
Kulay ng goma |
Nagpapatakbo temperatura saklaw (°C) |
Langis paglaban gasolina |
Langis paglaban benzol |
Base paglaban |
Acid paglaban |
Weatherability | Ozone paglaban |
Abrasyon paglaban |
Hindi tinatablan ng tubig | Solvent paglaban (Benzene, toluene) |
Aplikasyon |
| NBR | N | 50 | Itim | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Paglipat ng pangkalahatang gawain, Corrugated board, Veneer plate, Iron plate at iba pa |
| Silicone na goma | S | 45 ~ 50 | Puti | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Pag-alis mula sa die-casting, Manipis na trabaho, Food processor |
| Urethane na goma | U | 50 ~ 60 | kayumanggi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Corrugated board, Iron plate, Veneer plate |
| FKM | F | 60 | Itim | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Gawaing kemikal |
| Conductive NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pangkalahatang gawain ng semiconductor (Static electricity resistance) | |
| Conductive silicone rubbe | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (Static na kuryente) |
Ang talahanayan sa itaas ay sumasaklaw lamang sa mga pangkalahatang katangian ng paksang materyales na goma. Ang asul na simbolo ay mga customized na modelo.
Application outline ng mga bahagi ng pneumatic (vacuum suction cup) sa iba't ibang larangan ng industriya
I. Mga pangunahing lakas
II. Pagkuha ng mga aplikasyon ayon sa industriya
A. Medisina at industriyang medikal
A.1: Mga pangunahing kinakailangan:Malinis at walang polusyon (FDA/GMP compliant), banayad at hindi nakakapinsala, at pag-iwas sa cross-contamination
A.2 Mga pangunahing senaryo:
1. Pharmaceutical packaging: bote ng gamot / pharmaceutical plate / infusion bag pickup (food grade silicone suction cup, walang particle shedding)
2. Pagpupulong ng medikal na aparato: mga instrumentong pang-opera/mga medikal na catheter/mga piraso ng paghawak ng prosthesis (nababagay na negatibong presyon, proteksyon sa pagpapapangit)
3. Biological laboratory: petri dish/centrifuge tube/reagent card transfer (chemical resistant, sterile compatible)
B. Industriya ng electronics at semiconductor
B.1 Mga pangunahing kinakailangan:anti-static (10⁶-10¹¹Ω), precision positioning (error ≤0.01mm), scratch resistance
B.2 Mga pangunahing senaryo:
1. Chip/Semiconductor: paghawak ng wafer, chip packaging (porous ceramic/anti-static silicone suction cup, pare-parehong negatibong pressure para maiwasan ang pagkalagot)
2. PCB/Mga Component: Flexible na PCB, micro component (0402 resistors) na naka-mount sa ibabaw (manipis na silicone/gel/micro suction cup para maiwasan ang kulubot/punit)
3. Display: LCD/OLED panel, touch glass grab (mataas na transparent na materyal, walang mantsa at gasgas)
C. Industriya ng sasakyan at mga piyesa ng sasakyan
C.1 Mga pangunahing kinakailangan:malaking suction (solong suction disk ≥500N), multi-specification adaptation (metal/plastic/glass), non-slip
C.2 Mga pangunahing senaryo:
4. Paggawa ng katawan: steel plate / door frame handling welding (malaking diameter na goma / multi-suction cup array, anti-slip texture)
5. Salamin / Panloob: Pag-install ng windscreen, paglilipat ng ibabaw ng upuan sa balat (mga silicone na lumalaban sa temperatura / mga tasa ng pagsipsip ng espongha, proteksyon sa pagpapapangit)
6. Mga Bahagi: engine cylinder body / gearbox housing grab (vacuum + mechanical lock, anti-fall)
D. Industriya ng pagkain at packaging
D.1 Mga pangunahing kinakailangan:Food grade material (FDA certified), madaling linisin, lumalaban sa crush
D.2 Mga pangunahing senaryo:
1. Paghawak ng pagkain: mga inihurnong pagkain / sariwang karne / pag-uuri ng prutas (mababa ang suction na sponge suction cup, walang amoy at madaling hugasan)
2. Packaging automation: pagbubukas ng packaging bag, sterile carton molding (static elimination/ multi-point suction, angkop para sa manipis/hard packaging)
E. Logistics at warehousing industriya
E.1 Mga pangunahing kinakailangan:mahusay na pagbagay (multiple specifications ng mga kalakal), stable pressure, anti-fall
E.2 Mga pangunahing senaryo:
1. Paghawak ng karton: pag-uuri ng karton ng e-commerce (naaayos na hanay ng pagsipsip, presyon ng vacuum)
2. Plate/roll: Wood board/plastic film roll transfer (mahabang strip/annular suction cup, pare-parehong adsorption para maiwasan ang offset)
F. Bagong enerhiya at mga espesyal na industriya
F.1 Bagong enerhiya (lithium na baterya/pv):
1. Lithium battery plate (anti-static porous suction cup, anti-dust), photovoltaic glass (malaking suction silicone suction cup, walang scratch)
F.2 Paglimbag at papel
1. Pagkuha ng papel/naka-print na bagay (absorbent paper material, bahagyang negatibong pressure para maiwasan ang pagkapunit at kontaminasyon ng tinta)
III. Buod ng core adaptation logic
| Mga katangian ng workpiece | Programa sa adaptasyon ng pipette | Mga kaukulang senaryo sa industriya |
| Manipis / Marupok / Precision | Silicone/ceramic na materyal, micro negatibong presyon, micro suction nozzle | Mga elektronikong semiconductors, mga parmasyutiko |
| Mabibigat na bagay / Malaking sukat | Materyal na goma, malaking diameter ng suction cup, multi-suction cup array | Mga sasakyan, mga panel ng logistik |
| Kalusugan/Pag-iwas sa polusyon | Food/medical grade silicone, madaling linisin ang istraktura | Gamot, pagkain |
| Malambot / hindi regular na mga ibabaw | Sponge material, deformable suction cup | Mga interior ng kotse, pagkain |
| Mga kinakailangan sa antistatic | Antistatic silicone, tinulungan ng ion wind | elektronikong semi-conductor |
Manual sa Pag-install
PDF Download
Babala +Pag-iingat （Basahin Bago Gamitin）
PDF Download
