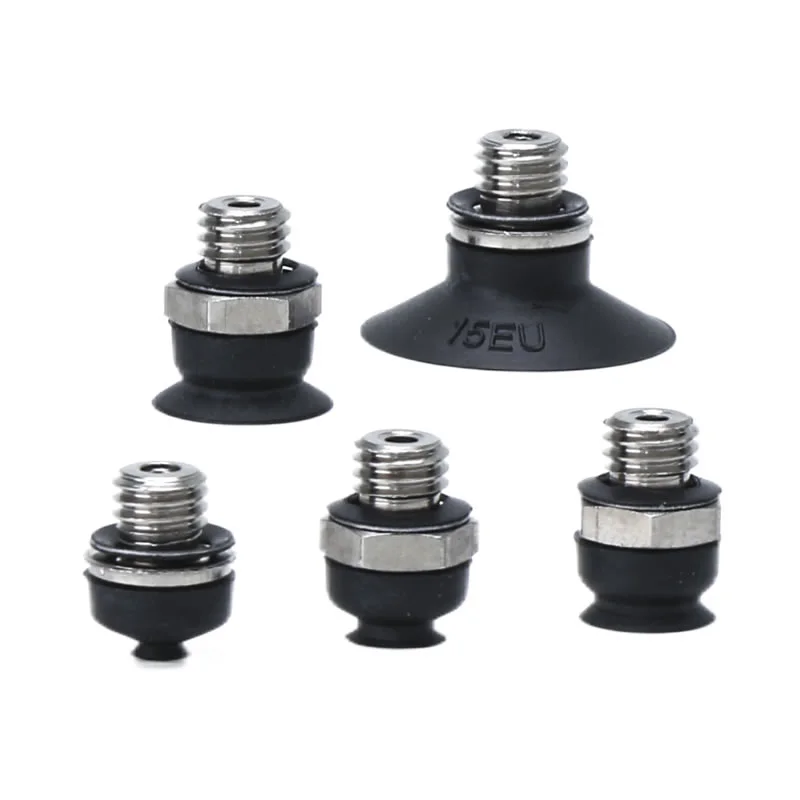

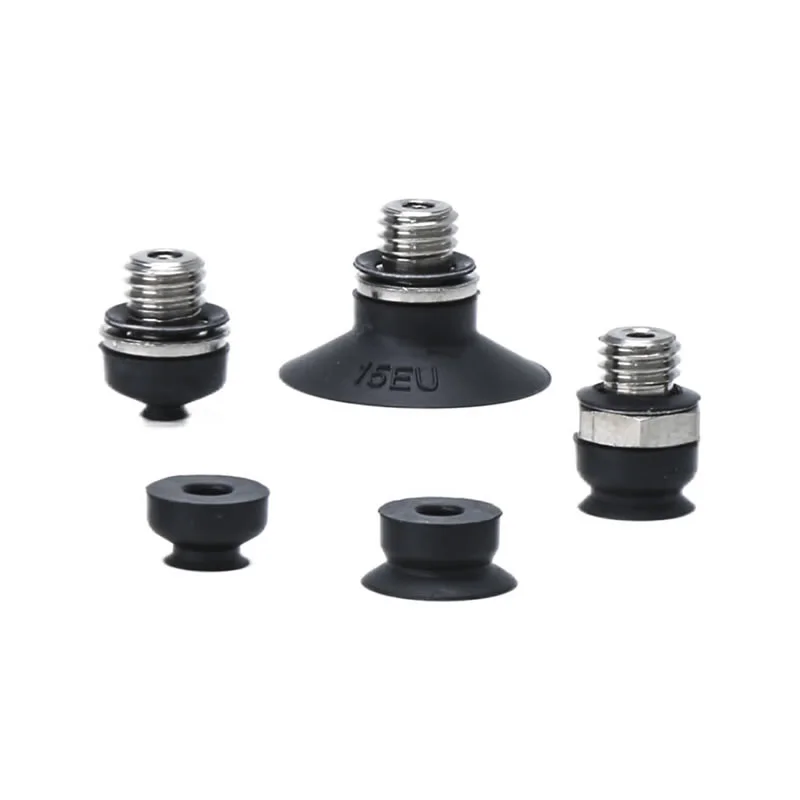

Mga Short-type na Vacuum Suction Cup ZP2-EU

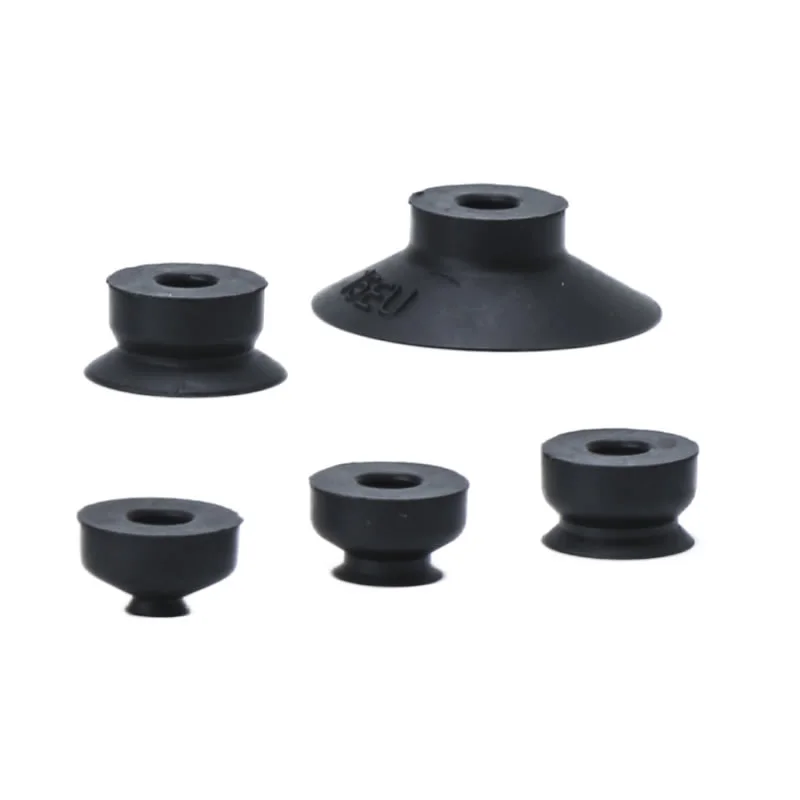

ZP2 Series Short-type na Vacuum Pad Unit
ZP2-T Series na May Adapter na Short-type na Vacuum Pad
Paglalarawan
Paano Mag-order
Mga Detalye / Materyal
Mga aplikasyon
mapagkukunan
Ang Short-type na Vacuum Suction Cups ZP2-EU ay ginawa ng Zhejiang Comma Electric Co., Ltd.; isa kami sa mga nangungunang tagagawa at supplier sa China. Ang ZP2 EU low-profile flat suction cup ay may mga katangian ng maliit na volume at stable na adsorption.
Mga Tampok ng Produkto:Nagtatampok ang compact suction cup na ito ng mababang profile para sa space-saving na disenyo, perpekto para sa masikip na espasyo. Ang patag na ibabaw nito ay nagsisiguro ng mahigpit na akma laban sa mga ibabaw ng workpiece, na naghahatid ng matatag na pagdirikit habang epektibong pinipigilan ang pagpapapangit sa panahon ng operasyon, na ginagawa itong perpekto para sa tumpak na paghawak. Kasama sa mga piling modelo ang mga anti-static na kakayahan, na nakakatugon sa mga kinakailangan sa pagpapatakbo ng mga sensitibong kapaligiran tulad ng industriya ng electronics.
Mga pagtutukoy:Ang Short-type na Vacuum Suction Cups ZP2-EU ay available sa iba't ibang diameter, kabilang ang φ2, φ4, φ6, φ8, at φ15.
Mga materyales ng suction cup:Kasama sa mga karaniwang ginagamit na materyales ang nitrile rubber (NNBR), imported na silicone, at anti-static na silicone rubber, na ang bawat materyal ay iniayon sa mga partikular na kapaligiran sa pagtatrabaho at mga kinakailangan sa bahagi.
Mga opsyon sa koneksyon:Magagamit sa iba't ibang uri kabilang ang mga panlabas na thread (A5) at panlabas na mga thread (H5).
FAQ
Ano ang mga sukat na magagamit?
Ang mga short-type na Vacuum Suction Cup ZP2-EU ay karaniwang available sa mga karaniwang diameter gaya ng φ40, φ50, φ63, φ80, φ100, at φ125.
Mas maliliit na sukat: angkop para sa mga compact na kagamitan at magaan na bahagi
Mas malalaking sukat: magbigay ng mas malakas na pagsipsip para sa mas malalaking workpiece
Ang comma factory ay nagpapanatili ng matatag na stock at sinusuportahan din ang mga customized na laki batay sa mga kinakailangan ng proyekto.
Ano ang "Short-type"?
Ang "Short-type" ay tumutukoy sa isang low-profile, compact na istraktura:
Binawasan ang kabuuang taas para sa mga pag-install na limitado sa espasyo
Mas mabilis na pagtugon sa mga high-speed pick-and-place system
Mas mahusay na katatagan kapag naka-mount sa mahigpit na robotic o automated na pag-setup
Ang disenyong ito ay lalong kapaki-pakinabang kung saan ang espasyo sa pag-install ay pinaghihigpitan ngunit ang pagganap ay hindi maaaring makompromiso.
Ano ang pagkakaiba sa pagitan ng EU at iba pang mga uri ng ZP2?
ZP2-EU (Short-type): mas compact, na-optimize para sa European-style equipment at space-saving layout
Standard ZP2: mas pangkalahatang layunin, na may mas malawak na mga configuration ng istruktura
Ang uri ng EU ay madalas na nakatuon sa pagiging compact, standardized na mga interface, at mabilis na pagsasama
Tinitiyak ng Comma ang compatibility at pare-parehong kalidad sa iba't ibang configuration para matugunan ang magkakaibang pangangailangan sa market.
Paano sila naka-mount?
Ang mga short-type na Vacuum Suction Cups na ZP2-EU ay sumusuporta sa mga flexible na opsyon sa pag-mount:
Panloob o panlabas na mga koneksyon sa thread
Tugma sa mga adapter at buffer bracket
Vertical o lateral vacuum port na mga opsyon
Bakit Pumili ng Comma?
Malakas na Kakayahang R&D:Sinusuportahan ng propesyonal na koponan ang mga customized na solusyon para sa iba't ibang pangangailangan sa automation
One-Stop Supply:Pinapasimple ng malawak na hanay ng produkto ang pagkuha at pagsasama ng system
Flexible na Pag-customize:Ang mga sukat, materyales, at istraktura ng mga Short-type na Vacuum Suction Cup ZP2-EU ay maaaring i-customize lahat ayon sa iyong mga partikular na pangangailangan.
Mabilis na Tugon:Mabilis na teknikal na suporta at paghahatid mula sa isang pinagkakatiwalaang

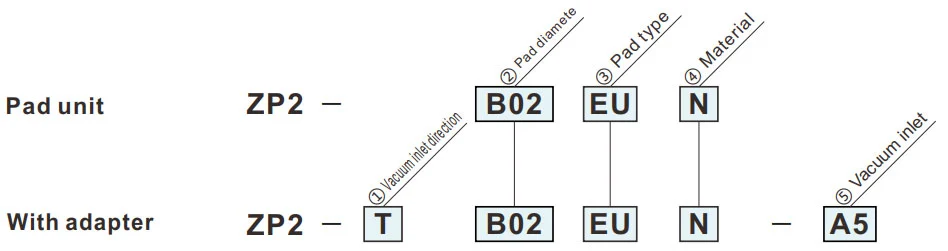

Paano Mag-order
- Pagtitipid ng espasyo sa direksyon ng taas.
| ①Vacuum inlet na direksyon | |
| T | Patayo |
| ③Uri ng pad | |
| EU | Uri ng patag |
| ②Pad diameter(mm) | |
| B02 | ø2 |
| B04 | ø4 |
| B06 | ø6 |
| 08 | ø8 |
| 15 | ø15 |
| ④Materyal | |
| N | NBR |
| S | Silicone na goma |
| U | Urethane na goma |
| F | FKM |
| GN | Conductive NBR |
| GS | Conductive silicone goma |
Ang berdeng simbolo ay naka-customize na mga modelo.
| ⑤Vacuum inlet | |
| A5 | M5x0.8 (Hexagon O.D.) |
| H5 | M5x0.8 (Hexagon socket head) |
Mga Dimensyon(mm)
Ang berdeng simbolo ay naka-customize na mga modelo.
EU
Uri ng patag
| Modelo | øA | øB | øC | D | Y | |||
|
② Pad dia. |
③ Pad uri |
④ Pad materyal |
||||||
| ZP2 | B02 | EU |
N S U F GN GS |
2 | 2.6 | 1.2 | 4 | 0.5 |
| B04 | 4 | 4.8 | 1.5 | |||||
| B06 | 6 | 6.7 | ||||||
| 08 | 8 | 9 | ||||||
| 15 | 15 | 15.7 | 2 | 5 | 1.5 | |||
Modelo para sanggunian: ZP2-B02EUS
Mga Dimensyon ng Pag-mount ng Adapter
ZP2-T
Patayo
A5
| Modelo | øA | øB | øC | D | E | Y | Adapter | |||||
|
① Vacuum direksyon ng pumapasok |
② Pad dia. |
③ Pad uri |
④ Pad materyal |
⑤ Vacuum pumapasok |
||||||||
| ZP2 | T | B02 | EU |
N S U F GN GS |
A5 | 2 | 2.6 | 1.2 | 10 | 6.5 | 0.5 | ZP2A-Z01P |
| B04 | 4 | 4.8 | 1.5 | |||||||||
| B06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 11 | 7.5 | 1.5 | ||||||
Modelo para sanggunian: ZP2-TB06EUGS-A5
ZP2-T
Patayo
H5
| Modelo | øA | øB | øC | D | E | Y | Adapter | |||||
|
① Vacuum inletdirection |
② Pad dia. |
③ Pad uri |
④ Pad materyal |
⑤ Vacuum pumapasok |
||||||||
| ZP2 | T | B02 | EU |
N S U F GN GS |
H5 | 2 | 2.6 | 1.2 | 9 | 5.5 | 0.5 | ZP2A-Z02P |
| B04 | 4 | 4.8 | 1.5 | |||||||||
| B06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 10 | 6.5 | 1.5 | ||||||
Modelo para sa pagsasangguni: ZP2-TB06EUGS-H5
Materyal at Katangian ng Pad
⚪:Kaunti o walang impluwensya △:Maaaring gamitin depende sa mga kondisyon X:Hindi angkop
|
materyal
Mga katangian
|
Simbolo | Durometer HS (±5°) |
Kulay ng goma |
Nagpapatakbo temperatura saklaw (°C) |
Langis paglaban gasolina |
Langis paglaban benzol |
Base paglaban |
Acid paglaban |
Weatherability | Ozone paglaban |
Abrasyon paglaban |
Hindi tinatablan ng tubig | Solvent paglaban (Benzene, toluene) |
Aplikasyon |
| NBR | N | 50 | Itim | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Paglipat ng pangkalahatang gawain, Corrugated board, Veneer plate, Iron plate at iba pa |
| Silicone na goma | S | 45 ~ 50 | Puti | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Pag-alis mula sa die-casting, Manipis na trabaho, Food processor |
| Urethane na goma | U | 50 ~ 60 | kayumanggi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Corrugated board, Iron plate, Veneer plate |
| FKM | F | 60 | Itim | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Gawaing kemikal |
| Conductive NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pangkalahatang gawain ng semiconductor (Static electricity resistance) | |
| Conductive silicone rubbe | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (Static na kuryente) |
Ang talahanayan sa itaas ay sumasaklaw lamang sa mga pangkalahatang katangian ng paksang materyales na goma. Ang asul na simbolo ay mga customized na modelo.
Application outline ng mga bahagi ng pneumatic (vacuum suction cup) sa iba't ibang larangan ng industriya
I. Mga pangunahing lakas
II. Pagkuha ng mga aplikasyon ayon sa industriya
A. Medisina at industriyang medikal
A.1: Mga pangunahing kinakailangan:Malinis at walang polusyon (FDA/GMP compliant), banayad at hindi nakakapinsala, at pag-iwas sa cross-contamination
A.2 Mga pangunahing senaryo:
1. Pharmaceutical packaging: bote ng gamot / pharmaceutical plate / infusion bag pickup (food grade silicone suction cup, walang particle shedding)
2. Pagpupulong ng medikal na aparato: mga instrumentong pang-opera/mga medikal na catheter/mga piraso ng paghawak ng prosthesis (nababagay na negatibong presyon, proteksyon sa pagpapapangit)
3. Biological laboratory: petri dish/centrifuge tube/reagent card transfer (chemical resistant, sterile compatible)
B. Industriya ng electronics at semiconductor
B.1 Mga pangunahing kinakailangan:anti-static (10⁶-10¹¹Ω), precision positioning (error ≤0.01mm), scratch resistance
B.2 Mga pangunahing senaryo:
1. Chip/Semiconductor: paghawak ng wafer, chip packaging (porous ceramic/anti-static silicone suction cup, pare-parehong negatibong pressure para maiwasan ang pagkalagot)
2. PCB/Mga Component: Flexible na PCB, micro component (0402 resistors) na naka-mount sa ibabaw (manipis na silicone/gel/micro suction cup para maiwasan ang kulubot/punit)
3. Display: LCD/OLED panel, touch glass grab (mataas na transparent na materyal, walang mantsa at gasgas)
C. Industriya ng sasakyan at mga piyesa ng sasakyan
C.1 Mga pangunahing kinakailangan:malaking suction (solong suction disk ≥500N), multi-specification adaptation (metal/plastic/glass), non-slip
C.2 Mga pangunahing senaryo:
4. Paggawa ng katawan: steel plate / door frame handling welding (malaking diameter na goma / multi-suction cup array, anti-slip texture)
5. Salamin / Panloob: Pag-install ng windscreen, paglilipat ng ibabaw ng upuan sa balat (mga silicone na lumalaban sa temperatura / mga tasa ng pagsipsip ng espongha, proteksyon sa pagpapapangit)
6. Mga Bahagi: engine cylinder body / gearbox housing grab (vacuum + mechanical lock, anti-fall)
D. Industriya ng pagkain at packaging
D.1 Mga pangunahing kinakailangan:Food grade material (FDA certified), madaling linisin, lumalaban sa crush
D.2 Mga pangunahing senaryo:
1. Paghawak ng pagkain: mga inihurnong pagkain / sariwang karne / pag-uuri ng prutas (mababa ang suction na sponge suction cup, walang amoy at madaling hugasan)
2. Packaging automation: pagbubukas ng packaging bag, sterile carton molding (static elimination/ multi-point suction, angkop para sa manipis/hard packaging)
E. Logistics at warehousing industriya
E.1 Mga pangunahing kinakailangan:mahusay na pagbagay (multiple specifications ng mga kalakal), stable pressure, anti-fall
E.2 Mga pangunahing senaryo:
1. Paghawak ng karton: pag-uuri ng karton ng e-commerce (naaayos na hanay ng pagsipsip, presyon ng vacuum)
2. Plate/roll: Wood board/plastic film roll transfer (mahabang strip/annular suction cup, pare-parehong adsorption para maiwasan ang offset)
F. Bagong enerhiya at mga espesyal na industriya
F.1 Bagong enerhiya (lithium na baterya/pv):
1. Lithium battery plate (anti-static porous suction cup, anti-dust), photovoltaic glass (malaking suction silicone suction cup, walang scratch)
F.2 Paglimbag at papel
1. Pagkuha ng papel/naka-print na bagay (absorbent paper material, bahagyang negatibong pressure para maiwasan ang pagkapunit at kontaminasyon ng tinta)
III. Buod ng core adaptation logic
| Mga katangian ng workpiece | Programa sa adaptasyon ng pipette | Mga kaukulang senaryo sa industriya |
| Manipis / Marupok / Precision | Silicone/ceramic na materyal, micro negatibong presyon, micro suction nozzle | Mga elektronikong semiconductors, mga parmasyutiko |
| Mabibigat na bagay / Malaking sukat | Materyal na goma, malaking diameter ng suction cup, multi-suction cup array | Mga sasakyan, mga panel ng logistik |
| Kalusugan/Pag-iwas sa polusyon | Food/medical grade silicone, madaling linisin ang istraktura | Gamot, pagkain |
| Malambot / hindi regular na mga ibabaw | Sponge material, deformable suction cup | Mga interior ng kotse, pagkain |
| Mga kinakailangan sa antistatic | Antistatic silicone, tinulungan ng ion wind | elektronikong semi-conductor |
