Ang vacuum suction ay isang pangunahing solusyon para sa "flexible grasping" sa industriyal na automation na may apat na pangunahing bentahe: hindi nakakapinsalang paghawak, kakayahang umangkop sa mga multi-materyal/irregular na workpiece, malinis at proteksyon sa kapaligiran, at flexible na operasyon. Maaari itong iakma sa iba't ibang mga katangian ng industriya ng mga workpiece (manipis/makapal, katumpakan/magaspang, sanitary/standard).
Mga Oval Vacuum Suction Cup ZP2
Bilang isang nangungunang tagagawa ng China, nag-aalok ang aming pabrika ng Customized Oval Vacuum Suction Cups ZP2 para sa mga payat na workpiece sa mga limitadong espasyo. Magagamit sa 12 mga detalye (hal., 3.5×7 hanggang 8×30mm), tinitiyak ng direktang solusyon ng supplier na ito ang pare-parehong presyon at katatagan ng grip. Sa opsyonal na 6-50mm buffer at anti-static na materyales, ito ay perpekto para sa PCB, baterya, at high-speed na mga linya ng packaging.
I-click at Simulan ang Pinili
》Bumalik sa Impormasyon ng Produkto

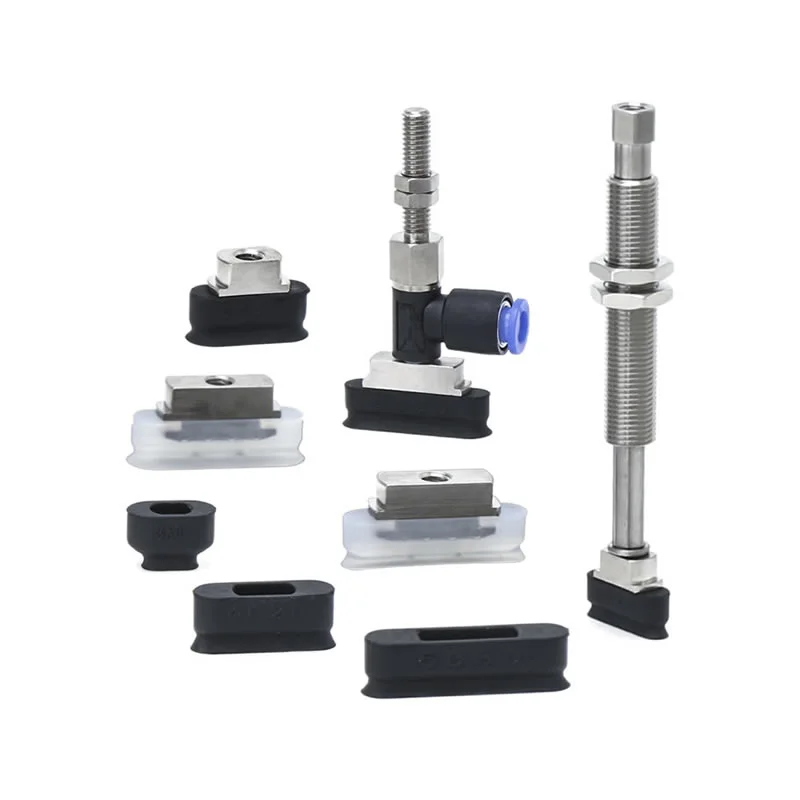

Mga Oval Vacuum Suction Cup ZP2

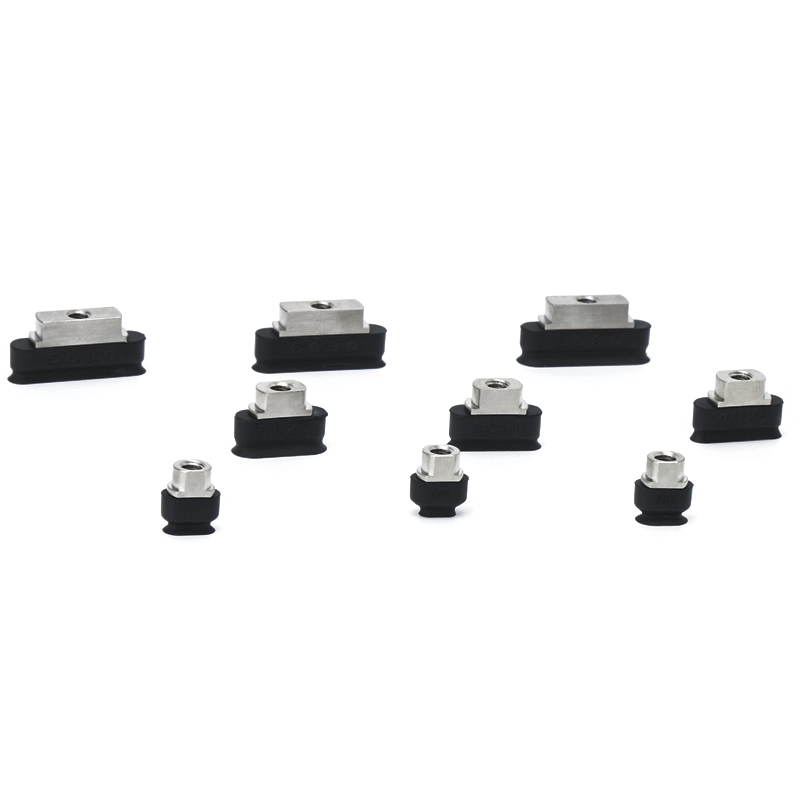

ZP2 Series Oval Vacuum Pad Unit
ZP2-T Series na May Adapter Oval Vacuum Pad

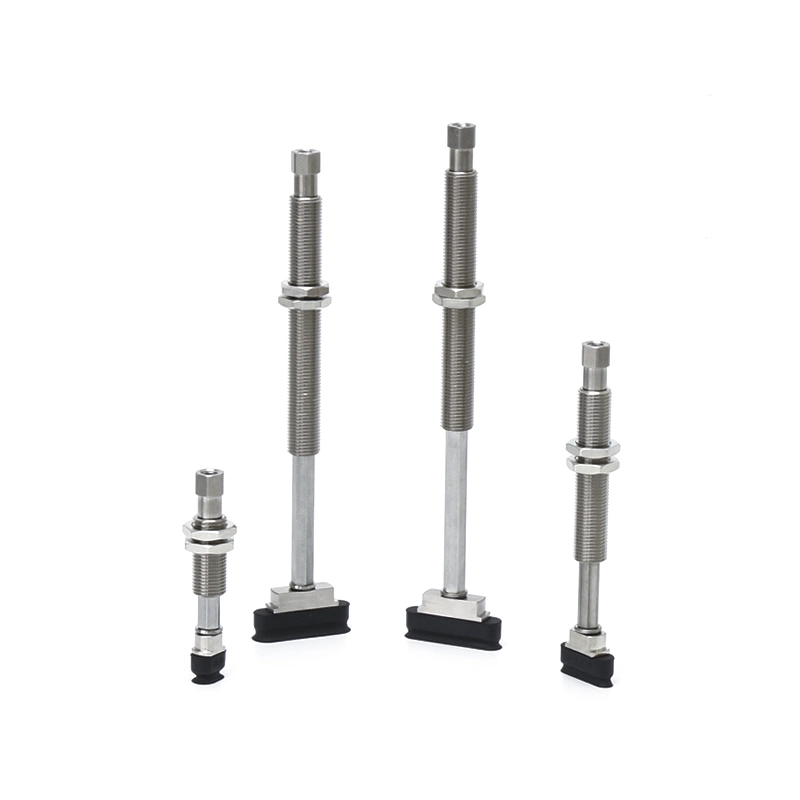

ZP2-T Series na May Buffer Oval Vacuum Pad

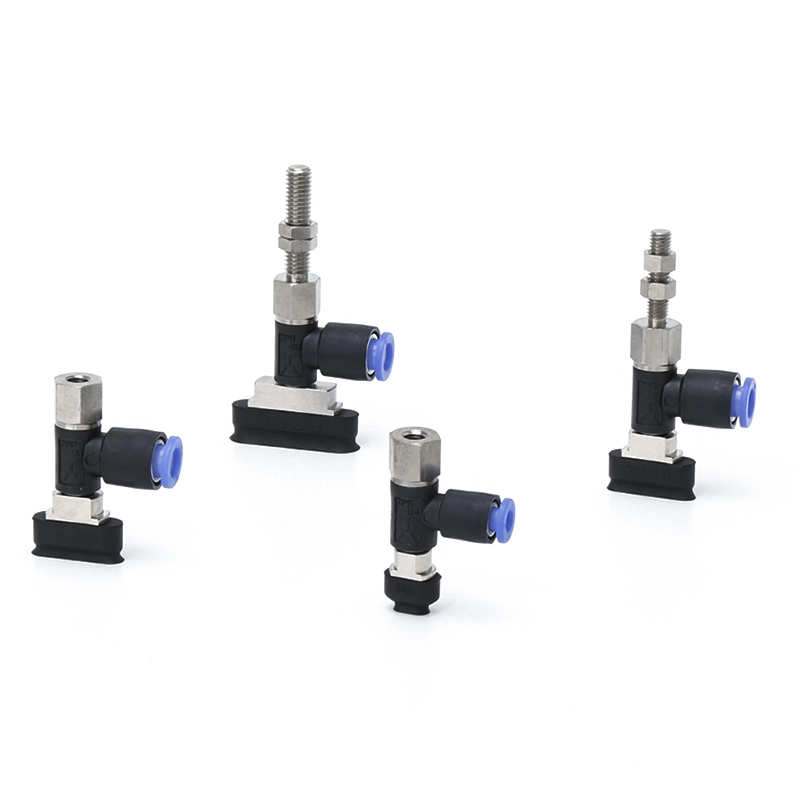

ZP2-R Series na May Adapter Oval Vacuum Pad

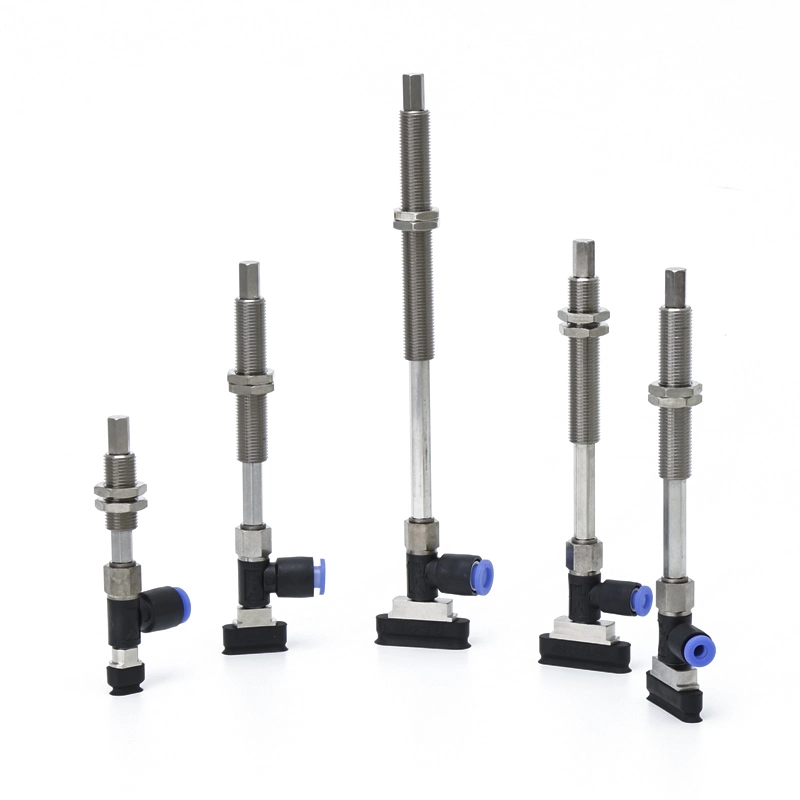

ZP2-R Series na May Buffer Oval Vacuum Pad
Paglalarawan
Paano Mag-order
Mga Detalye / Materyal
Mga aplikasyon
mapagkukunan
Bilang isang nangungunang tagagawa ng China, ang aming pabrika ay nagbibigay ng pasadyang mga solusyon sa Oval Vacuum Suction Cups ZP2 na iniayon sa mahigpit na pangangailangan ng mga sektor ng electronics at automotive. Kung ikaw ay isang mataas na volume na supplier o isang end-user, ang aming ZP2 oval series ay naghahatid ng pagiging maaasahan na kinakailangan para sa tumpak na paghawak.
Mga Pangunahing Teknikal na Tampok at Detalye
1. Malawak na Saklaw ng Mga Pagtutukoy
Upang matiyak ang perpektong akma para sa bawat payat na workpiece, nag-aalok kami ng 12 karaniwang mga detalye para sa Oval Vacuum Suction Cups ZP2:
Mga Compact na Sukat:3.5×7, 4×10, 5×10, 6×10mm.
Mga Katamtamang Haba:4×20, 5×20, 6×20, 8×20mm.
Pinalawak na Abot:4×30, 5×30, 6×30, 8×30mm.
2. Kahusayan sa Materyal na Partikular sa Industriya
Gumagamit kami ng mga high-grade na materyales upang tumugma sa iyong kapaligiran sa pagtatrabaho:
De-kalidad na Silicone at NBR:Para sa pangkalahatang layunin at mga gawaing may mataas na temperatura.
Mga Materyal na Anti-static (ESD):Mahalaga para sa paghawak ng PCB at semiconductor.
All-Stainless Steel Accessories:Mga espesyal na configuration na na-optimize para sa Lithium Battery Industry.
Mga Pangunahing Kalamangan at Highlight
Na-optimize para sa Mga Confined Space:Ang makitid na profile ng Oval Vacuum Suction Cups ZP2 ay nagbibigay-daan para sa high-density picking sa mga masikip na PCB o makitid na packaging profile kung saan ang mga pabilog na tasa ay hindi magkasya.
Pinahusay na Katatagan ng Grip:Ang pinahabang lugar ng pagsipsip ay nagbibigay ng mas malaking "footprint" sa mga payat na bagay tulad ng mga tubo o mga sealing strip, na makabuluhang binabawasan ang panganib ng pagtabingi o pag-slide ng workpiece.
Flexible na Pag-install:Sinusuportahan ang parehong vertical at lateral na mga inlet ng vacuum. Ang bawat tasa ay maaaring ipares sa isang adaptor o isang buffer bracket (6mm–50mm stroke) upang mabawasan ang epekto sa mga marupok na ibabaw.
Direktang Supply ng Pabrika:Ang aming pabrika na nakabase sa China ay nagpapanatili ng malaking dami ng mga in-stock na produkto, na tinitiyak ang maiikling oras ng lead at mapagkumpitensyang pagpepresyo para sa pandaigdigang pagbili.
Mga Karaniwang Sitwasyon ng Application
Electronics at Semiconductor:PCB assembly, flexible circuit board fabrication, at pagpoposisyon ng electrode ng baterya.
Mga Bahagi ng Sasakyan:Ang Oval Vacuum Suction Cups ZP2 ay madalas na ginagamit para sa paghawak at pagpupulong ng mga sealing strips, mga pahabang trim na piraso, at mga plastic na profile.
Packaging at Logistics:Mataas na bilis ng pag-label, pag-seal ng karton, at pag-uuri ng mga pahabang pakete.

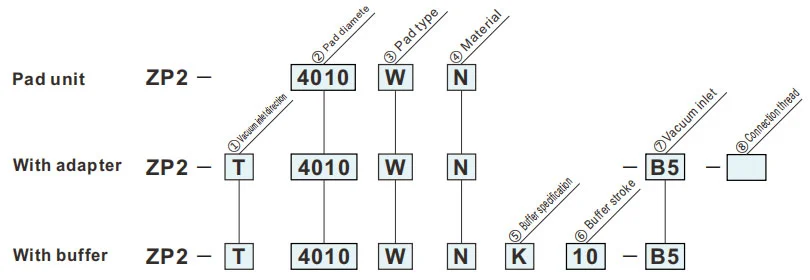

Paano Mag-order
- Para sa mga workpiece na may mga limitasyon sa adsorptionsurface.
| ①Vacuum inlet na direksyon | ⑦Papasok ng vacuum | ⑧Connection thread | ||
| T | Patayo |
|
B5 |
— |
|
B50406 |
— | ||
| R | Lateral |
|
0406 |
B5 |
|
0406 |
A5 |
||
|
0406 |
— | ||
| ②Laki ng pad | |
| 3507 | 3.5 x7 |
| 4010 | 4 x10 |
| 5010 | 5 x10 |
| 6010 | 6 x10 |
| 4020 | 4 x20 |
| 5020 | 5 x20 |
| 6020 | 6 x20 |
| 8020 | 8 x20 |
| 4030 | 4 x30 |
| 5030 | 5 x30 |
| 6030 | 6 x30 |
| 8030 | 8 x30 |
| ③Uri ng pad | |
| W | Oval |
| ⑦Papasok ng vacuum | |
| B5 | M5x0.8(Babae) |
| 04 | ø4One-touchfitting |
| 06 | ø6One-touchfitting |
| ④Materyal | |
| N | NBR |
| S | Silicone na goma |
| U | Urethane na goma |
| F | FKM |
| GN | Conductive NBR |
| GS | Conductive silicone goma |
Ang berdeng simbolo ay naka-customize na mga modelo.
| ⑤Espesipikasyon ng buffer | |
| K | Hindi umiikot |
| ⑥Buffer stroke | |
| 10 | 10mm |
| 20 | 20mm |
| 30 | 30mm |
| 40 | 40mm |
| 50 | 50mm |
| ⑧Connection thread | |
| A5 | M5x0.8(Lalaki) |
| B5 | M5x0.8(Babae) |
Mga Dimensyon(mm)
Ang berdeng simbolo ay naka-customize na mga modelo.
PP
Uri ng kubo
| Modelo | A | B | C | D | øE | Y | |||
|
② Pad Sukat |
③ Pad uri |
④ Pad materyal |
|||||||
| ZP2 | 3507 | W |
N S U F GN GS |
3.5 | 4.5 | 7 | 8 | 2×ø1.5 | 0.5 |
| 4010 | 4 | 5 | 10 | 11 | |||||
| 5010 | 4 | 6 | ø2.5 | ||||||
| 6010 | 6 | 7 | |||||||
| 4020 | 4 | 5 | 20 | 21 | 2×ø1.8 | 0.5 | |||
| 5020 | 5 | 6 | 2×ø2 | ||||||
| 6020 | 6 | 7 | ø2.5 | ||||||
| 8020 | 8 | 9 | ø3 | 0.8 | |||||
| 4030 | 4 | 5 | 30 | 31 | 2×ø1.8 | 0.5 | |||
| 5030 | 5 | 6 | ø2.5 | ||||||
| 6030 | 6 | 7 | |||||||
| 8030 | 8 | 9 | 0.8 | ||||||
Modelo para sanggunian: ZP2-4030WS
Mga Dimensyon ng Pag-mount ng Adapter
Naaangkop na pad: 3507W/4010W/5010W/6010W
Naaangkop na pad: 4020W/5020W/6020W/8020W
Naaangkop na pad: 4030W/5030W/6030W/8030W
Materyal at Katangian ng Pad
⚪:Kaunti o walang impluwensya △:Maaaring gamitin depende sa mga kondisyon X:Hindi angkop
|
materyal
Mga katangian
|
Simbolo | Durometer HS (±5°) |
Kulay ng goma |
Nagpapatakbo temperatura saklaw (°C) |
Langis paglaban gasolina |
Langis paglaban benzol |
Base paglaban |
Acid paglaban |
Weatherability | Ozone paglaban |
Abrasyon paglaban |
Hindi tinatablan ng tubig | Solvent paglaban (Benzene, toluene) |
Aplikasyon |
| NBR | N | 50 | Itim | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Paglipat ng pangkalahatang gawain, Corrugated board, Veneer plate, Iron plate at iba pa |
| Silicone na goma | S | 45 ~ 50 | Puti | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Pag-alis mula sa die-casting, Manipis na trabaho, Food processor |
| Urethane na goma | U | 50 ~ 60 | kayumanggi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Corrugated board, Iron plate, Veneer plate |
| FKM | F | 60 | Itim | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Gawaing kemikal |
| Conductive NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pangkalahatang gawain ng semiconductor (Static electricity resistance) | |
| Conductive silicone rubbe | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (Static na kuryente) |
Ang talahanayan sa itaas ay sumasaklaw lamang sa mga pangkalahatang katangian ng paksang materyales na goma. Ang asul na simbolo ay mga customized na modelo.
Application outline ng mga bahagi ng pneumatic (vacuum suction cup) sa iba't ibang larangan ng industriya
I. Mga pangunahing lakas
II. Pagkuha ng mga aplikasyon ayon sa industriya
A. Medisina at industriyang medikal
A.1: Mga pangunahing kinakailangan:Malinis at walang polusyon (FDA/GMP compliant), banayad at hindi nakakapinsala, at pag-iwas sa cross-contamination
A.2 Mga pangunahing senaryo:
1. Pharmaceutical packaging: bote ng gamot / pharmaceutical plate / infusion bag pickup (food grade silicone suction cup, walang particle shedding)
2. Pagpupulong ng medikal na aparato: mga instrumentong pang-opera/mga medikal na catheter/mga piraso ng paghawak ng prosthesis (nababagay na negatibong presyon, proteksyon sa pagpapapangit)
3. Biological laboratory: petri dish/centrifuge tube/reagent card transfer (chemical resistant, sterile compatible)
B. Industriya ng electronics at semiconductor
B.1 Mga pangunahing kinakailangan:anti-static (10⁶-10¹¹Ω), precision positioning (error ≤0.01mm), scratch resistance
B.2 Mga pangunahing senaryo:
1. Chip/Semiconductor: paghawak ng wafer, chip packaging (porous ceramic/anti-static silicone suction cup, pare-parehong negatibong pressure para maiwasan ang pagkalagot)
2. PCB/Mga Component: Flexible na PCB, micro component (0402 resistors) na naka-mount sa ibabaw (manipis na silicone/gel/micro suction cup para maiwasan ang kulubot/punit)
3. Display: LCD/OLED panel, touch glass grab (mataas na transparent na materyal, walang mantsa at gasgas)
C. Industriya ng sasakyan at mga piyesa ng sasakyan
C.1 Mga pangunahing kinakailangan:malaking suction (solong suction disk ≥500N), multi-specification adaptation (metal/plastic/glass), non-slip
C.2 Mga pangunahing senaryo:
4. Paggawa ng katawan: steel plate / door frame handling welding (malaking diameter na goma / multi-suction cup array, anti-slip texture)
5. Salamin / Panloob: Pag-install ng windscreen, paglilipat ng ibabaw ng upuan sa balat (mga silicone na lumalaban sa temperatura / mga tasa ng pagsipsip ng espongha, proteksyon sa pagpapapangit)
6. Mga Bahagi: engine cylinder body / gearbox housing grab (vacuum + mechanical lock, anti-fall)
D. Industriya ng pagkain at packaging
D.1 Mga pangunahing kinakailangan:Food grade material (FDA certified), madaling linisin, lumalaban sa crush
D.2 Mga pangunahing senaryo:
1. Paghawak ng pagkain: mga inihurnong pagkain / sariwang karne / pag-uuri ng prutas (mababa ang suction na sponge suction cup, walang amoy at madaling hugasan)
2. Packaging automation: pagbubukas ng packaging bag, sterile carton molding (static elimination/ multi-point suction, angkop para sa manipis/hard packaging)
E. Logistics at warehousing industriya
E.1 Mga pangunahing kinakailangan:mahusay na pagbagay (multiple specifications ng mga kalakal), stable pressure, anti-fall
E.2 Mga pangunahing senaryo:
1. Paghawak ng karton: pag-uuri ng karton ng e-commerce (naaayos na hanay ng pagsipsip, presyon ng vacuum)
2. Plate/roll: Wood board/plastic film roll transfer (mahabang strip/annular suction cup, pare-parehong adsorption para maiwasan ang offset)
F. Bagong enerhiya at mga espesyal na industriya
F.1 Bagong enerhiya (lithium na baterya/pv):
1. Lithium battery plate (anti-static porous suction cup, anti-dust), photovoltaic glass (malaking suction silicone suction cup, walang scratch)
F.2 Paglimbag at papel
1. Pagkuha ng papel/naka-print na bagay (absorbent paper material, bahagyang negatibong pressure para maiwasan ang pagkapunit at kontaminasyon ng tinta)
III. Buod ng core adaptation logic
| Mga katangian ng workpiece | Programa sa adaptasyon ng pipette | Mga kaukulang senaryo sa industriya |
| Manipis / Marupok / Precision | Silicone/ceramic na materyal, micro negatibong presyon, micro suction nozzle | Mga elektronikong semiconductors, mga parmasyutiko |
| Mabibigat na bagay / Malaking sukat | Materyal na goma, malaking diameter ng suction cup, multi-suction cup array | Mga sasakyan, mga panel ng logistik |
| Kalusugan/Pag-iwas sa polusyon | Food/medical grade silicone, madaling linisin ang istraktura | Gamot, pagkain |
| Malambot / hindi regular na mga ibabaw | Sponge material, deformable suction cup | Mga interior ng kotse, pagkain |
| Mga kinakailangan sa antistatic | Antistatic silicone, tinulungan ng ion wind | elektronikong semi-conductor |
