Ang vacuum suction ay isang pangunahing solusyon para sa "flexible grasping" sa industriyal na automation na may apat na pangunahing bentahe: hindi nakakapinsalang paghawak, kakayahang umangkop sa mga multi-materyal/irregular na workpiece, malinis at proteksyon sa kapaligiran, at flexible na operasyon. Maaari itong iakma sa iba't ibang mga katangian ng industriya ng mga workpiece (manipis/makapal, katumpakan/magaspang, sanitary/standard).
Nozzle Vacuum Suction Cups ZP2
Bilang isang nangungunang tagagawa ng China, ang aming pabrika ay nag-aalok ng Customized Nozzle Vacuum Suction Cups ZP2 para sa millimeter-scale workpieces. Nagtatampok ng mga ultra-compact na ø0.8mm-ø1.1mm diameter at isang space-saving integrated nozzle, ang supplier-direct solution na ito ay perpekto para sa mga chips at micro-lenses. Nag-iimbak kami ng mga anti-static at all-stainless steel na bahagi para sa industriya ng electronics at lithium na baterya.
I-click at Simulan ang Pinili
》Bumalik sa Impormasyon ng Produkto
Nozzle Vacuum Suction Cups ZP2

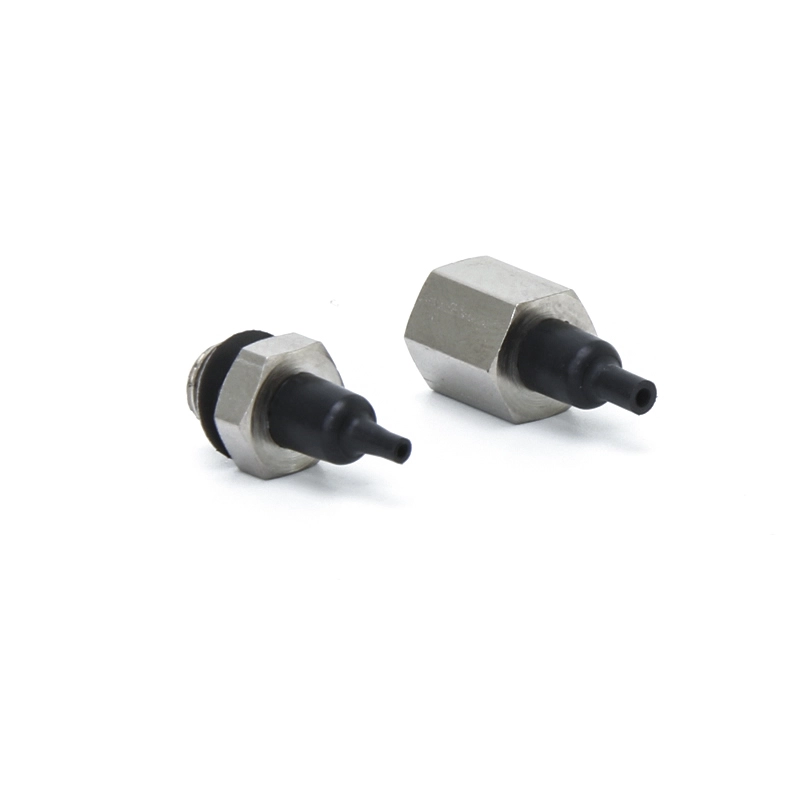

ZP2 Series Nozzle Vacuum Pad Unit

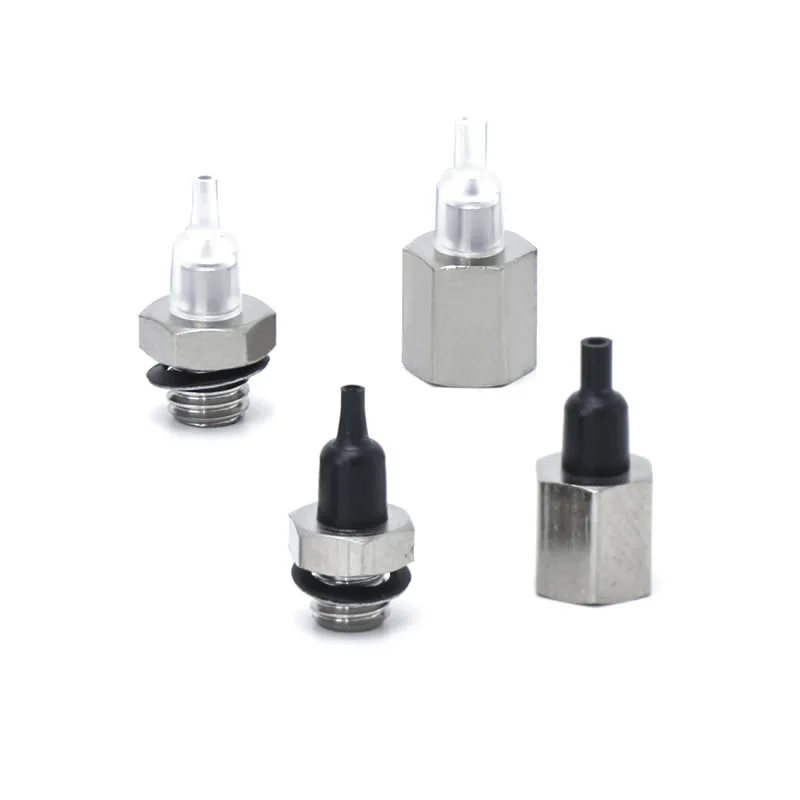

ZP2-T Series na May Adapter Nozzle Vacuum Pad
Paglalarawan
Paano Mag-order
Mga Detalye / Materyal
Mga aplikasyon
mapagkukunan

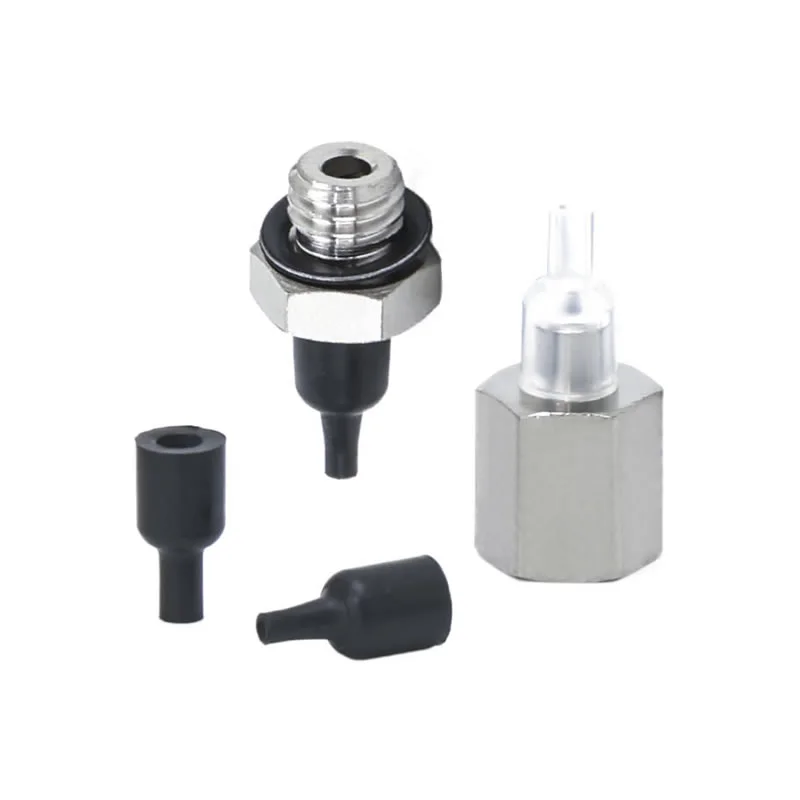

Bilang bahagi ng kategoryang ultra-miniature suction pad, ang mga Nozzle Vacuum Suction Cup na ito na ZP2 ay nagtatampok ng mga karaniwang diameter na ø8mm at ø1.1mm, na kumakatawan sa isa sa pinakamaliit na modelo sa serye ng ZP2. Tugma ang mga ito sa mga ultra-maliit na workpiece na sumusukat sa mga sukat ng milimetro. Ang compact na disenyo ng nozzle ay nagsasama ng isang maikling interface ng nozzle nang direkta sa pad body, na inaalis ang pangangailangan para sa mga karagdagang adapter at makabuluhang binabawasan ang espasyo sa pag-install. Gumagamit ang suction end ng isang makitid na gilid na sealing na disenyo ng labi na nagsisiguro ng mahigpit na pagkakadikit sa mga ibabaw ng microworkpiece, na ginagarantiyahan ang pinakamainam na vacuum sealing.
Kasama sa mga karaniwang application
1.chip assembly, micro-resistors/capacitors, at PCB micro-soldered component na humahawak sa electronic manufacturing.
2. Industriya ng semiconductor:walang alikabok na paghawak ng mga bahaging precision gaya ng mga semiconductor wafer at micro-sensor.
3. Precision hardware:awtomatikong pagpapakain ng mga ultra-compact na bahagi kabilang ang mga micro screw, metal spring blades, at miniature bearings.
4. Mga optical na aparato:tumpak na paghawak at pagpoposisyon ng mga optical na bahagi tulad ng mga maliliit na lente at fiber optic connector.
FAQ
Para saan ang SMC ZP2 nozzle pads?
Ang Nozzle Vacuum Suction Cups ZP2 ay karaniwang ginagamit sa mga vacuum ejector system para sa mabilis na pagpili at lugar na operasyon.
Pinagsama sa mga nozzle upang makabuo ng vacuum nang direkta sa tasa
Angkop para sa high-speed automation at robotic handling
Malawakang ginagamit para sa maliliit na bahagi, mga materyales sa packaging, at magaan na mga bahagi
Ang Commaelec ay nagbibigay ng matatag na kalidad na mga tasa na tugma sa mga katulad na disenyo ng system, na tinitiyak ang maaasahang pagganap sa tuluy-tuloy na produksyon.
Paano pumili ng tamang disenyo ng suction cup?
Ang pagpili ay dapat na batay sa aktwal na mga kondisyon sa pagtatrabaho:
Ibabaw ng workpiece: makinis → flat type; hindi pantay → uri ng bellows
Timbang at sukat: ang mas mabibigat na bahagi ay nangangailangan ng mas malalaking diameter
Kapaligiran: mataas na temperatura o mga kemikal → pumili ng silicone o FKM
Bilis ng cycle: nakikinabang ang mga high-speed na linya mula sa magaan, tumutugon na mga disenyo
Sinusuportahan ng Commaelec ang mga naka-customize na solusyon, na tumutulong sa pagtutugma ng mga materyales, laki, at istruktura sa mga partikular na application.
Ano ang mga pangunahing uri ng pad sa serye ng ZP2?
Flat na uri: maximum na lugar ng contact para sa makinis na mga ibabaw
Flat na may mga tadyang: mas mahusay na sealing sa bahagyang magaspang na ibabaw
Uri ng bellows: umaangkop sa hindi pantay na ibabaw at nagbibigay ng cushioning

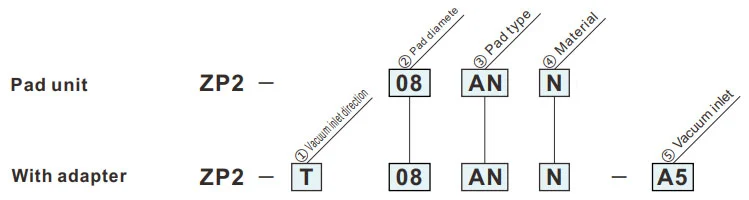

Paano Mag-order
- Para sa adsorption ng maliliit na bahagi (tulad ng IC chips)
| ①Vacuum inlet na direksyon | |
| T | Patayo |
| ②Pad diameter(mm) | |
| 08 | ø0.8 |
| 11 | ø1.1 |
| ③Uri ng pad | |
| AN | nozzle |
| ④Materyal | |
| N | NBR |
| S | Silicone na goma |
| U | Urethane na goma |
| F | FKM |
| GN | Conductive NBR |
| GS | Conductive silicone goma |
Ang berdeng simbolo ay naka-customize na mga modelo.
| ⑤Vacuum inlet | ||
| A4 | Babaeng thread | M4 x0.7 M5 x0.8 |
| A5 | ||
| B4 | thread ng lalaki | M4 x0.7 |
| B5 | M5 x0.8 | |
Mga Dimensyon(mm)
Ang berdeng simbolo ay naka-customize na mga modelo.
AN
Nozzle pad
| Modelo | øC | øD | |||
|
② Pad dia. |
③ Pad uri |
④ Pad materyal |
|||
| ZP2 | 08 | AN |
N S U F GN GS |
1.6 | 0.8 |
| 11 | 2 | 1.1 | |||
Modelo para sanggunian: ZP2-11ANN
Mga Dimensyon ng Pag-mount ng Adapter
ZP2-T
Patayo
A4,A5
| Modelo | A | B | øC | øD | E | Adapter | |||||
|
① Vacuum direksyon ng pumapasok |
② Pad dia. |
③ Pad uri |
④ Pad materyal |
⑤ Vacuum pumapasok |
|||||||
| ZP2 | T | 08 | AN |
N S U F GN GS |
A4 | 12.2 | 9.5 | 1.6 | 0.8 | M4 x0.7 | ZP2A-AN-A4 |
| 11 | 2 | 1.1 | |||||||||
| 08 | A5 | 14.5 | 11 | 1.6 | 0.8 | M5 x0.8 | ZP2A-AN-A5 | ||||
| 11 | 2 | 1.1 | |||||||||
Modelo para sanggunian: ZP2-T11ANN-A5
ZP2-T
Patayo
A4,A5
| Modelo | A | B | øC | øD | E | Adapter | |||||
|
① Vacuum pumapasok direksyon |
② Pad dia. |
③ Pad uri |
④ Pad materyal |
⑤ Vacuum pumapasok |
|||||||
| ZP2 | T | 08 | AN |
N S U F GN GS |
B4 | 14 | 4.5 | 1.6 | 0.8 | M4 x0.7 | ZP2A-AN-B4 |
| 11 | 2 | 1.1 | |||||||||
| 08 | B5 | 15.5 | 5 | 1.6 | 0.8 | M5 x0.8 | ZP2A-AN-B5 | ||||
| 11 | 2 | 1.1 | |||||||||
Modelo para sa pagsasangguni: ZP2-T11ANGN-B5
Materyal at Katangian ng Pad
⚪:Kaunti o walang impluwensya △:Maaaring gamitin depende sa mga kondisyon X:Hindi angkop
|
materyal
Mga katangian
|
Simbolo | Durometer HS (±5°) |
Kulay ng goma |
Nagpapatakbo temperatura saklaw (°C) |
Langis paglaban gasolina |
Langis paglaban benzol |
Base paglaban |
Acid paglaban |
Weatherability | Ozone paglaban |
Abrasyon paglaban |
Hindi tinatablan ng tubig | Solvent paglaban (Benzene, toluene) |
Aplikasyon |
| NBR | N | 50 | Itim | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Paglipat ng pangkalahatang gawain, Corrugated board, Veneer plate, Iron plate at iba pa |
| Silicone na goma | S | 45 ~ 50 | Puti | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Pag-alis mula sa die-casting, Manipis na trabaho, Food processor |
| Urethane na goma | U | 50 ~ 60 | kayumanggi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Corrugated board, Iron plate, Veneer plate |
| FKM | F | 60 | Itim | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Gawaing kemikal |
| Conductive NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pangkalahatang gawain ng semiconductor (Static electricity resistance) | |
| Conductive silicone rubbe | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (Static na kuryente) |
Ang talahanayan sa itaas ay sumasaklaw lamang sa mga pangkalahatang katangian ng paksang materyales na goma. Ang asul na simbolo ay mga customized na modelo.
Application outline ng mga bahagi ng pneumatic (vacuum suction cup) sa iba't ibang larangan ng industriya
I. Mga pangunahing lakas
II. Pagkuha ng mga aplikasyon ayon sa industriya
A. Medisina at industriyang medikal
A.1: Mga pangunahing kinakailangan:Malinis at walang polusyon (FDA/GMP compliant), banayad at hindi nakakapinsala, at pag-iwas sa cross-contamination
A.2 Mga pangunahing senaryo:
1. Pharmaceutical packaging: bote ng gamot / pharmaceutical plate / infusion bag pickup (food grade silicone suction cup, walang particle shedding)
2. Pagpupulong ng medikal na aparato: mga instrumentong pang-opera/mga medikal na catheter/mga piraso ng paghawak ng prosthesis (nababagay na negatibong presyon, proteksyon sa pagpapapangit)
3. Biological laboratory: petri dish/centrifuge tube/reagent card transfer (chemical resistant, sterile compatible)
B. Industriya ng electronics at semiconductor
B.1 Mga pangunahing kinakailangan:anti-static (10⁶-10¹¹Ω), precision positioning (error ≤0.01mm), scratch resistance
B.2 Mga pangunahing senaryo:
1. Chip/Semiconductor: paghawak ng wafer, chip packaging (porous ceramic/anti-static silicone suction cup, pare-parehong negatibong pressure para maiwasan ang pagkalagot)
2. PCB/Mga Component: Flexible na PCB, micro component (0402 resistors) na naka-mount sa ibabaw (manipis na silicone/gel/micro suction cup para maiwasan ang kulubot/punit)
3. Display: LCD/OLED panel, touch glass grab (mataas na transparent na materyal, walang mantsa at gasgas)
C. Industriya ng sasakyan at mga piyesa ng sasakyan
C.1 Mga pangunahing kinakailangan:malaking suction (solong suction disk ≥500N), multi-specification adaptation (metal/plastic/glass), non-slip
C.2 Mga pangunahing senaryo:
4. Paggawa ng katawan: steel plate / door frame handling welding (malaking diameter na goma / multi-suction cup array, anti-slip texture)
5. Salamin / Panloob: Pag-install ng windscreen, paglilipat ng ibabaw ng upuan sa balat (mga silicone na lumalaban sa temperatura / mga tasa ng pagsipsip ng espongha, proteksyon sa pagpapapangit)
6. Mga Bahagi: engine cylinder body / gearbox housing grab (vacuum + mechanical lock, anti-fall)
D. Industriya ng pagkain at packaging
D.1 Mga pangunahing kinakailangan:Food grade material (FDA certified), madaling linisin, lumalaban sa crush
D.2 Mga pangunahing senaryo:
1. Paghawak ng pagkain: mga inihurnong pagkain / sariwang karne / pag-uuri ng prutas (mababa ang suction na sponge suction cup, walang amoy at madaling hugasan)
2. Packaging automation: pagbubukas ng packaging bag, sterile carton molding (static elimination/ multi-point suction, angkop para sa manipis/hard packaging)
E. Logistics at warehousing industriya
E.1 Mga pangunahing kinakailangan:mahusay na pagbagay (multiple specifications ng mga kalakal), stable pressure, anti-fall
E.2 Mga pangunahing senaryo:
1. Paghawak ng karton: pag-uuri ng karton ng e-commerce (naaayos na hanay ng pagsipsip, presyon ng vacuum)
2. Plate/roll: Wood board/plastic film roll transfer (mahabang strip/annular suction cup, pare-parehong adsorption para maiwasan ang offset)
F. Bagong enerhiya at mga espesyal na industriya
F.1 Bagong enerhiya (lithium na baterya/pv):
1. Lithium battery plate (anti-static porous suction cup, anti-dust), photovoltaic glass (malaking suction silicone suction cup, walang scratch)
F.2 Paglimbag at papel
1. Pagkuha ng papel/naka-print na bagay (absorbent paper material, bahagyang negatibong pressure para maiwasan ang pagkapunit at kontaminasyon ng tinta)
III. Buod ng core adaptation logic
| Mga katangian ng workpiece | Programa sa adaptasyon ng pipette | Mga kaukulang senaryo sa industriya |
| Manipis / Marupok / Precision | Silicone/ceramic na materyal, micro negatibong presyon, micro suction nozzle | Mga elektronikong semiconductors, mga parmasyutiko |
| Mabibigat na bagay / Malaking sukat | Materyal na goma, malaking diameter ng suction cup, multi-suction cup array | Mga sasakyan, mga panel ng logistik |
| Kalusugan/Pag-iwas sa polusyon | Food/medical grade silicone, madaling linisin ang istraktura | Gamot, pagkain |
| Malambot / hindi regular na mga ibabaw | Sponge material, deformable suction cup | Mga interior ng kotse, pagkain |
| Mga kinakailangan sa antistatic | Antistatic silicone, tinulungan ng ion wind | elektronikong semi-conductor |
Manual sa Pag-install
PDF Download
Babala +Pag-iingat （Basahin Bago Gamitin）
PDF Download
Mga Hot Tags: Nozzle Vacuum Suction Cups ZP2, China, Tagagawa, Supplier, Pabrika
