Ang vacuum suction ay isang pangunahing solusyon para sa "flexible grasping" sa industriyal na automation na may apat na pangunahing bentahe: hindi nakakapinsalang paghawak, kakayahang umangkop sa mga multi-materyal/irregular na workpiece, malinis at proteksyon sa kapaligiran, at flexible na operasyon. Maaari itong iakma sa iba't ibang mga katangian ng industriya ng mga workpiece (manipis/makapal, katumpakan/magaspang, sanitary/standard).
Mataas na Rigidity Vacuum Suction Cups ZP2
Bilang isang nangungunang tagagawa ng China, nag-aalok ang aming pabrika ng Customized High Rigidity Vacuum Suction Cups ZP2 (Ø150-250mm) para sa mga mabibigat na gawain. Nagtatampok ng disenyo ng swing para sa mga hilig na ibabaw at mga opsyon sa NBR/silicone/anti-static, tinitiyak ng direktang tool ng supplier na ito ang matatag na adsorption at pagpapagaan ng epekto.
I-click at Simulan ang Pinili
》Bumalik sa Impormasyon ng Produkto

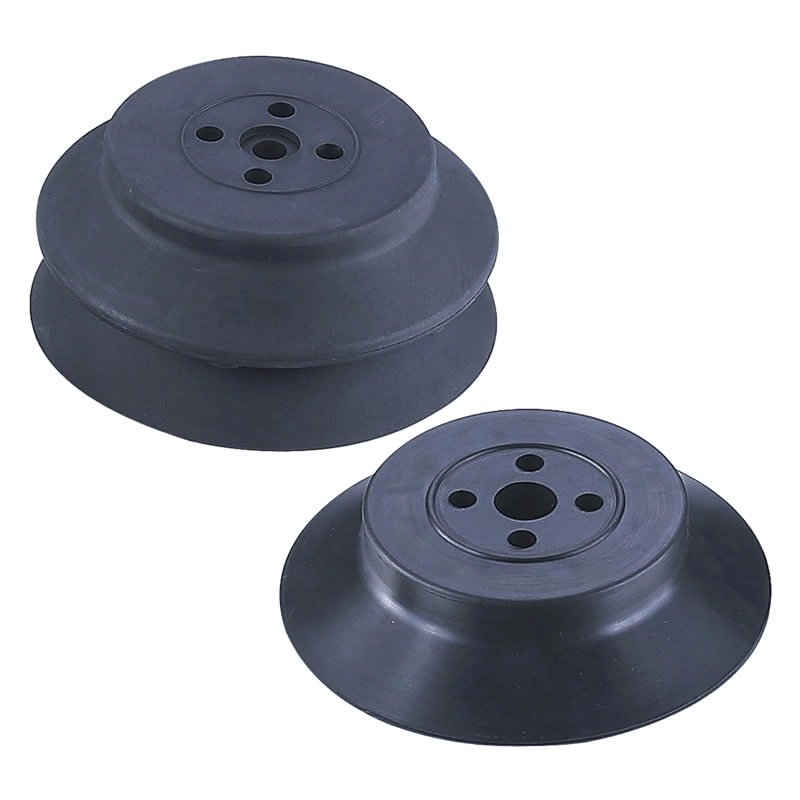

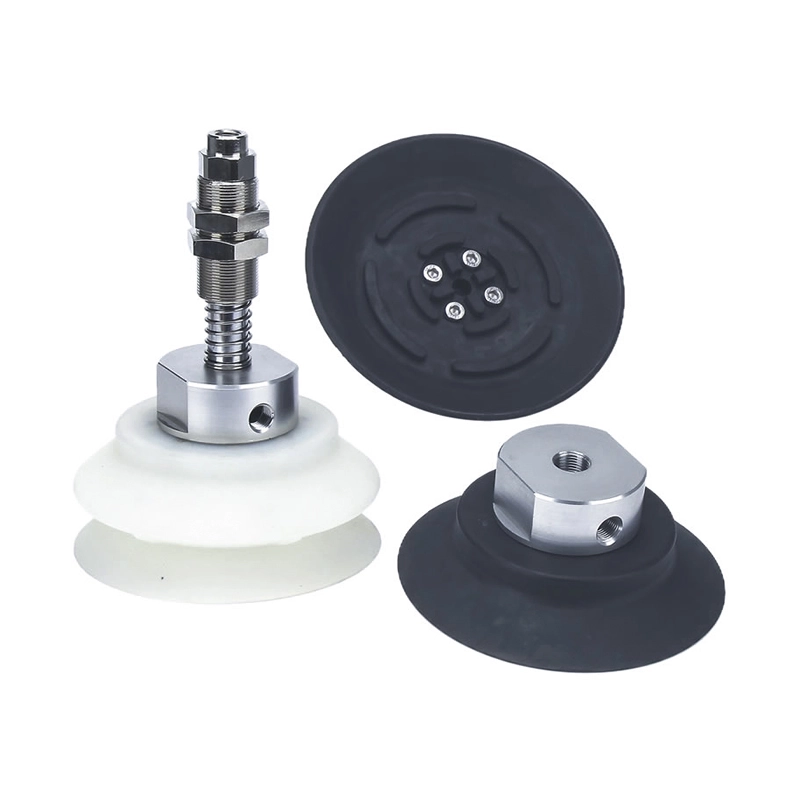

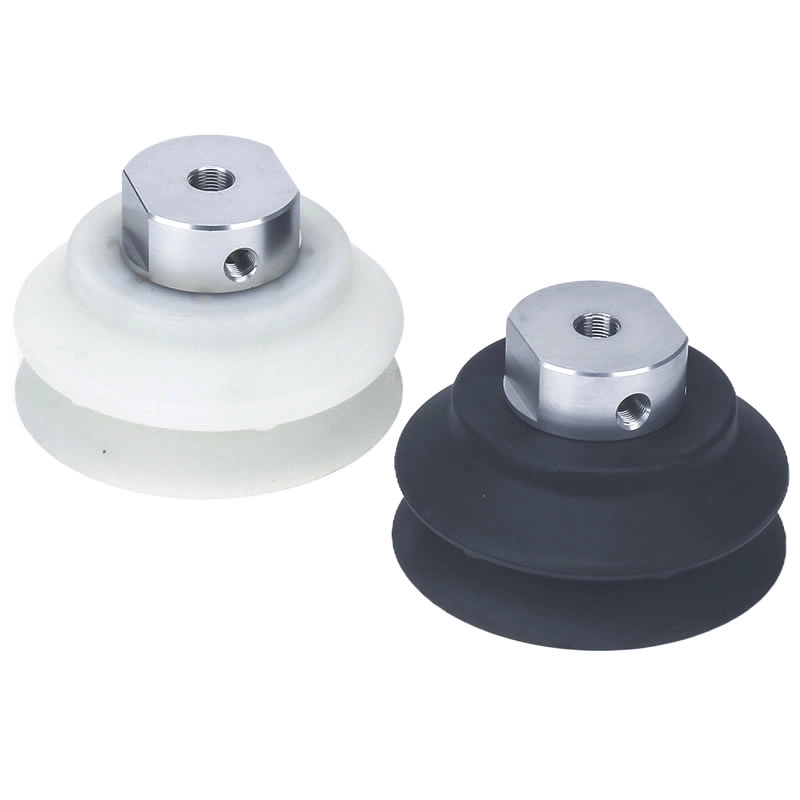

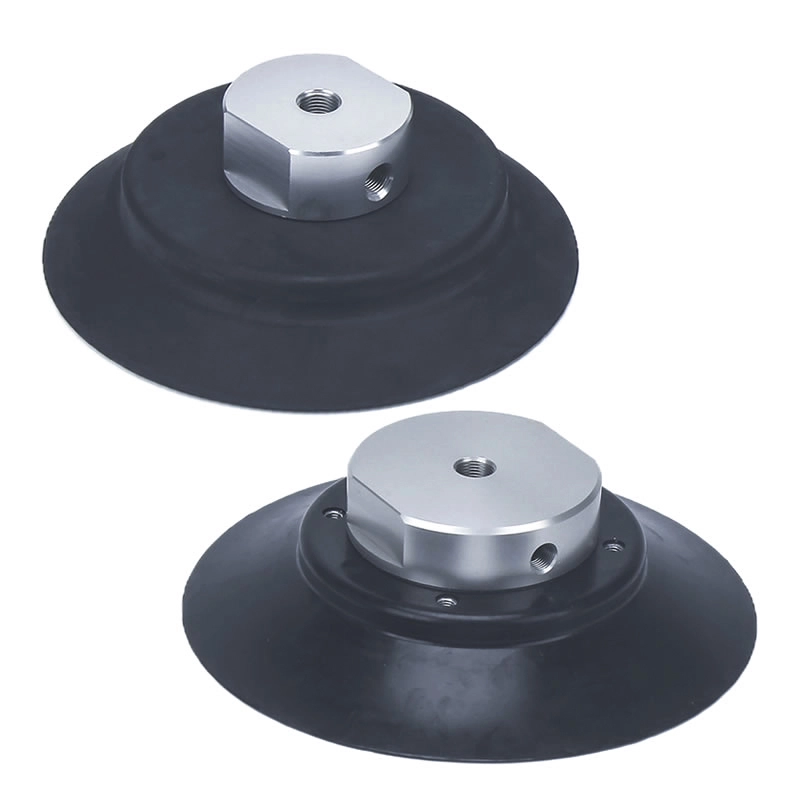

Mataas na Rigidity Vacuum Suction Cups ZP2
ZP2 Series Heavy-duty Pad Unit
ZP2-T Series Heavy-duty With Adapter Vacuum Pads

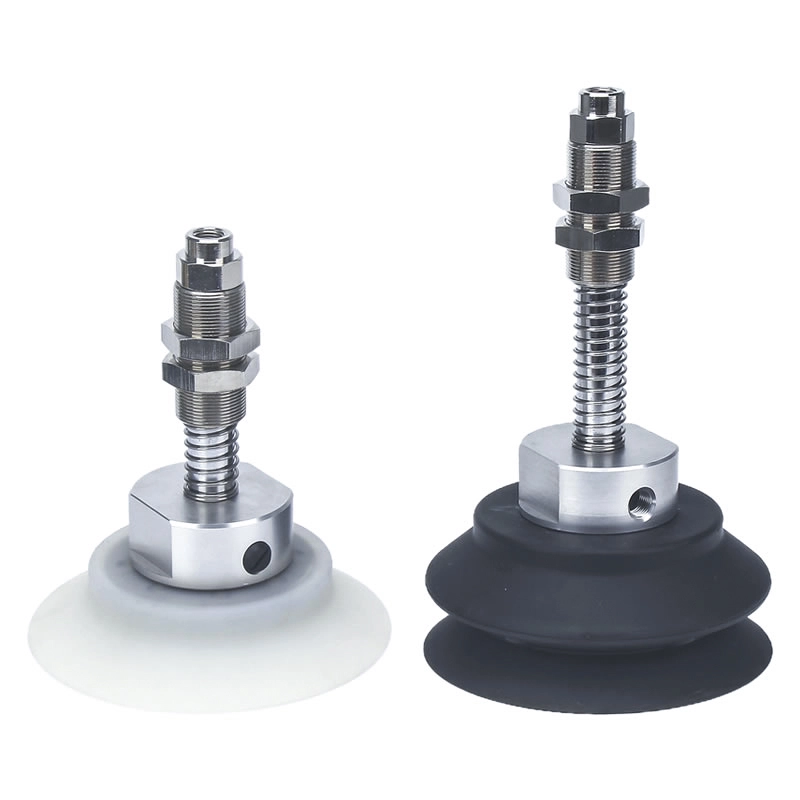

ZP2-T Series Heavy-duty With Buffer Vacuum Pads
Paglalarawan
Paano Mag-order
Mga Detalye / Materyal
Mga aplikasyon
mapagkukunan
Mamili ng customized na High Rigidity Vacuum Suction Cups ZP2 mula sa Zhejiang Comma Electric Co., Ltd., na isa sa mga manufacturer at supplier sa China. Ang ZPT Heavy-duty Vacuum Cup ay isang espesyal na tool para sa paghawak ng mabibigat na workpiece. Available sa maraming diameter (φ150, φ200, φ250), nagtatampok ito ng iba't ibang materyales kabilang ang NBR, silicone rubber, polyurethane rubber, fluororubber, at EPR. Ang bawat materyal ay nag-aalok ng mga natatanging katangian tulad ng tigas, saklaw ng temperatura ng pagpapatakbo, at paglaban sa kemikal, na nagbibigay-daan sa pasadyang pagpili batay sa mga partikular na kapaligiran sa trabaho at mga kinakailangan sa workpiece. Available sa parehong cushioned at non-cushioned na bersyon, ang cushioned na disenyo ay epektibong nagpapagaan sa mga puwersa ng epekto sa panahon ng pakikipag-ugnay sa workpiece, na ginagawa itong perpekto para sa mga marupok na ibabaw. Ang vacuum outlet ay naka-orient nang patayo, na may mga opsyon sa pag-mount na magagamit sa pamamagitan ng panlabas o panloob na mga thread.
Faq
Anong mga sukat ang magagamit?
Available ang Commaelec High Rigidity Vacuum Suction Cups ZP2 sa mga karaniwang diameter: φ40, φ50, φ63, φ80, φ100, at φ125.
Mas maliliit na sukat: angkop para sa mas magaan o precision na bahagi
Mas malalaking sukat: magbigay ng mas malakas na pagsipsip para sa mabigat na paghawak
Ang pabrika ng Commaelec ay nagpapanatili ng regular na stock at sinusuportahan din ang mga customized na laki para sa mga partikular na proyekto.
Kailan sila dapat palitan?
Inirerekomenda ang pagpapalit kapag:
Ang labi ay nagpapakita ng pagkasira, bitak, o pagpapapangit
Ang lakas ng pagsipsip ay nagiging hindi matatag o bumababa
Ang madalas na pagtagas ng hangin ay nangyayari sa panahon ng operasyon
Sa high-cycle automation, ang regular na inspeksyon ay mahalaga. Gumagamit ang Commaelec ng mga de-kalidad na materyales (NBR, silicone, PU, atbp.) upang pahabain ang buhay ng serbisyo, ngunit tinitiyak ng napapanahong pagpapalit ang kaligtasan at kahusayan.
Gumagana ba sila sa mga buffer?
Oo. Mataas na Rigidity Vacuum Suction Cups ZP2 ay maaaring nilagyan ng buffering (cushioned) mounts.
Binabawasan ang epekto habang nakikipag-ugnay sa workpiece
Pinoprotektahan ang mga marupok na ibabaw tulad ng salamin o pinahiran na mga materyales
Pinapabuti ang katumpakan ng pagpoposisyon sa mga automated system
Nagbibigay ang Commaelec ng mga katugmang buffer bracket at adapter para sa flexible na pagsasama.
Ano ang mga karaniwang application?
Ang mga suction cup na ito ay malawakang ginagamit sa:
Mga robot na armas at mga awtomatikong linya ng produksyon
Paghawak ng mga metal sheet, glass panel, at mabibigat na bahagi
Hindi pantay o bahagyang hilig na mga ibabaw kung saan kinakailangan ang matatag na pagkakahawak
Lithium na baterya at mga industriya ng electronics (na may mga hindi kinakalawang na asero na accessories)

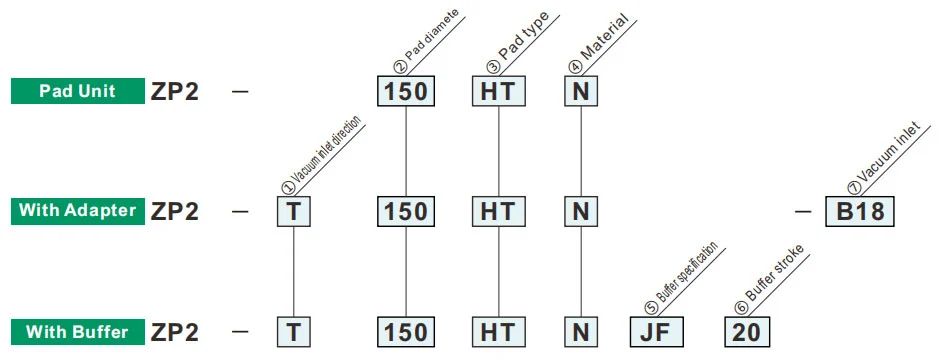

Paano Mag-order
| ①Vacuum inlet na direksyon | |
| T | Patayo |
| ②Pad diameter ③Padtype(mm) |
150 | 200 | 250 | ||
| ø150 | ø200 | ø250 | |||
| HT | Manipis na patag na may tadyang | ● | ● | ● | |
| HB | Uri ng bellows | ● | - | - | |
| ⑦Papasok ng vacuum | B16 | M16 x1.5 | ● | ● | - |
| B18 | M18 x1.5 | ● | ● | ● | |
| ⑤Espesipikasyon ng buffer | |
| JF | Umiikot (Bakal, May Bushing) |
| ④Materyal | |
| N | NBR |
| S | Silicone na goma |
| ⑥Buffer stroke | |
| 20 | 20mm |
| 50 | 50mm |
| Buffer stroke(mm) | Spring reactive force[N] | |
| Sa 0 stroke | Sa buong stroke | |
| 20 | 14.7 | 29.4 |
| 50 | 15.6 | |

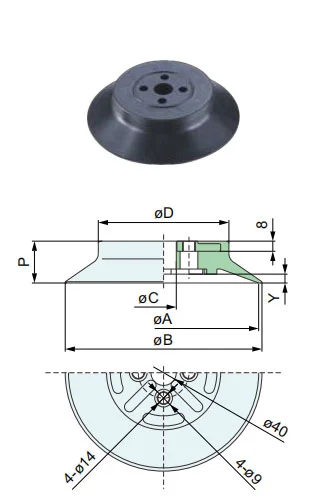

Mga Dimensyon(mm)
HT
Manipis na Flat na May Uri ng Tadyang
150,200
| øA | øB | øC | øD | P | Y | ||||
| Modelo | ②Pad dia. | ③Uri ng pad | ④Pad Material | ||||||
| ZP2 | 150 | HT | NS | 150 | 155 | 20 | 103 | 33 | 7 |
| 200 | 200 | 205 | 13 | 140 | 36 | 13 | |||
Modelo para sanggunian: ZP2-150HTN

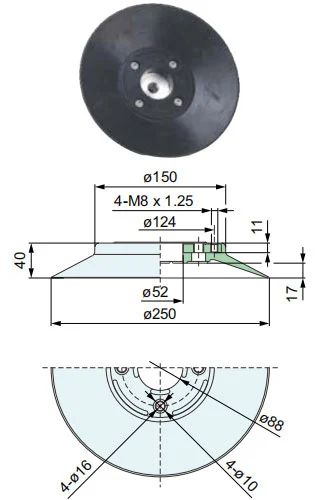

HT
Manipis na Flat na May Uri ng Tadyang
250
| Modelo | ②Pad dia. | ③Uri ng pad | ④Pad Material |
| ZP2 | 250 | HT | NS |
Modelo para sanggunian: ZP2-250HTS
HT
Manipis na Flat na May Uri ng Tadyang
150,200
| Modelo | ②Pad dia. | ③Uri ng pad | ④Pad Material |
| ZP2 | 150 | HB | NS |
Modelo para sanggunian: ZP2-150HBS
Materyal at Katangian ng Pad
⚪:Kaunti o walang impluwensya △:Maaaring gamitin depende sa mga kondisyon X:Hindi angkop
|
materyal
Mga katangian
|
Simbolo | Durometer HS (±5°) |
Kulay ng goma |
Nagpapatakbo temperatura saklaw (°C) |
Langis paglaban gasolina |
Langis paglaban benzol |
Base paglaban |
Acid paglaban |
Weatherability | Ozone paglaban |
Abrasyon paglaban |
Hindi tinatablan ng tubig | Solvent paglaban (Benzene, toluene) |
Aplikasyon |
| NBR | N | 50 | Itim | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Paglipat ng pangkalahatang gawain, Corrugated board, Veneer plate, Iron plate at iba pa |
| Silicone na goma | S | 45 ~ 50 | Puti | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Pag-alis mula sa die-casting, Manipis na trabaho, Food processor |
| Urethane na goma | U | 50 ~ 60 | kayumanggi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Corrugated board, Iron plate, Veneer plate |
| FKM | F | 60 | Itim | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Gawaing kemikal |
| Conductive NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pangkalahatang gawain ng semiconductor (Static electricity resistance) | |
| Conductive silicone rubbe | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (Static na kuryente) |
Ang talahanayan sa itaas ay sumasaklaw lamang sa mga pangkalahatang katangian ng paksang materyales na goma. Ang asul na simbolo ay mga customized na modelo.
Application outline ng mga bahagi ng pneumatic (vacuum suction cup) sa iba't ibang larangan ng industriya
I. Mga pangunahing lakas
II. Pagkuha ng mga aplikasyon ayon sa industriya
A. Medisina at industriyang medikal
A.1: Mga pangunahing kinakailangan:Malinis at walang polusyon (FDA/GMP compliant), banayad at hindi nakakapinsala, at pag-iwas sa cross-contamination
A.2 Mga pangunahing senaryo:
1. Pharmaceutical packaging: bote ng gamot / pharmaceutical plate / infusion bag pickup (food grade silicone suction cup, walang particle shedding)
2. Pagpupulong ng medikal na aparato: mga instrumentong pang-opera/mga medikal na catheter/mga piraso ng paghawak ng prosthesis (nababagay na negatibong presyon, proteksyon sa pagpapapangit)
3. Biological laboratory: petri dish/centrifuge tube/reagent card transfer (chemical resistant, sterile compatible)
B. Industriya ng electronics at semiconductor
B.1 Mga pangunahing kinakailangan:anti-static (10⁶-10¹¹Ω), precision positioning (error ≤0.01mm), scratch resistance
B.2 Mga pangunahing senaryo:
1. Chip/Semiconductor: paghawak ng wafer, chip packaging (porous ceramic/anti-static silicone suction cup, pare-parehong negatibong pressure para maiwasan ang pagkalagot)
2. PCB/Mga Component: Flexible na PCB, micro component (0402 resistors) na naka-mount sa ibabaw (manipis na silicone/gel/micro suction cup para maiwasan ang kulubot/punit)
3. Display: LCD/OLED panel, touch glass grab (mataas na transparent na materyal, walang mantsa at gasgas)
C. Industriya ng sasakyan at mga piyesa ng sasakyan
C.1 Mga pangunahing kinakailangan:malaking suction (solong suction disk ≥500N), multi-specification adaptation (metal/plastic/glass), non-slip
C.2 Mga pangunahing senaryo:
4. Paggawa ng katawan: steel plate / door frame handling welding (malaking diameter na goma / multi-suction cup array, anti-slip texture)
5. Salamin / Panloob: Pag-install ng windscreen, paglilipat ng ibabaw ng upuan sa balat (mga silicone na lumalaban sa temperatura / mga tasa ng pagsipsip ng espongha, proteksyon sa pagpapapangit)
6. Mga Bahagi: engine cylinder body / gearbox housing grab (vacuum + mechanical lock, anti-fall)
D. Industriya ng pagkain at packaging
D.1 Mga pangunahing kinakailangan:Food grade material (FDA certified), madaling linisin, lumalaban sa crush
D.2 Mga pangunahing senaryo:
1. Paghawak ng pagkain: mga inihurnong pagkain / sariwang karne / pag-uuri ng prutas (mababa ang suction na sponge suction cup, walang amoy at madaling hugasan)
2. Packaging automation: pagbubukas ng packaging bag, sterile carton molding (static elimination/ multi-point suction, angkop para sa manipis/hard packaging)
E. Logistics at warehousing industriya
E.1 Mga pangunahing kinakailangan:mahusay na pagbagay (multiple specifications ng mga kalakal), stable pressure, anti-fall
E.2 Mga pangunahing senaryo:
1. Paghawak ng karton: pag-uuri ng karton ng e-commerce (naaayos na hanay ng pagsipsip, presyon ng vacuum)
2. Plate/roll: Wood board/plastic film roll transfer (mahabang strip/annular suction cup, pare-parehong adsorption para maiwasan ang offset)
F. Bagong enerhiya at mga espesyal na industriya
F.1 Bagong enerhiya (lithium na baterya/pv):
1. Lithium battery plate (anti-static porous suction cup, anti-dust), photovoltaic glass (malaking suction silicone suction cup, walang scratch)
F.2 Paglimbag at papel
1. Pagkuha ng papel/naka-print na bagay (absorbent paper material, bahagyang negatibong pressure para maiwasan ang pagkapunit at kontaminasyon ng tinta)
III. Buod ng core adaptation logic
| Mga katangian ng workpiece | Programa sa adaptasyon ng pipette | Mga kaukulang senaryo sa industriya |
| Manipis / Marupok / Precision | Silicone/ceramic na materyal, micro negatibong presyon, micro suction nozzle | Mga elektronikong semiconductors, mga parmasyutiko |
| Mabibigat na bagay / Malaking sukat | Materyal na goma, malaking diameter ng suction cup, multi-suction cup array | Mga sasakyan, mga panel ng logistik |
| Kalusugan/Pag-iwas sa polusyon | Food/medical grade silicone, madaling linisin ang istraktura | Gamot, pagkain |
| Malambot / hindi regular na mga ibabaw | Sponge material, deformable suction cup | Mga interior ng kotse, pagkain |
| Mga kinakailangan sa antistatic | Antistatic silicone, tinulungan ng ion wind | elektronikong semi-conductor |
