Mga Compact na Vacuum Suction Cup ZP3

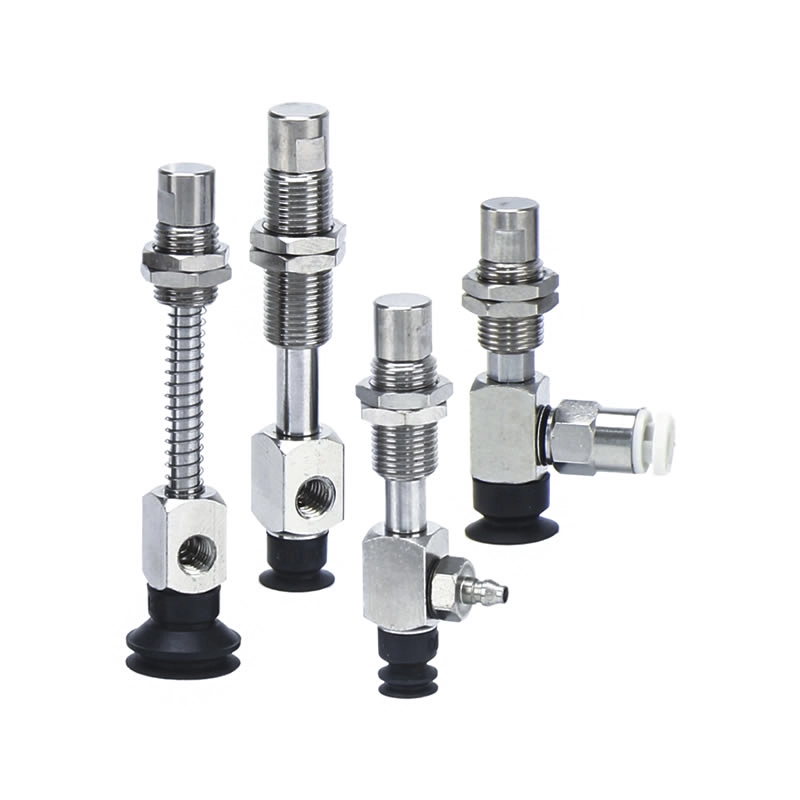

ZP3 Series Compact Vacuum Pad Unit

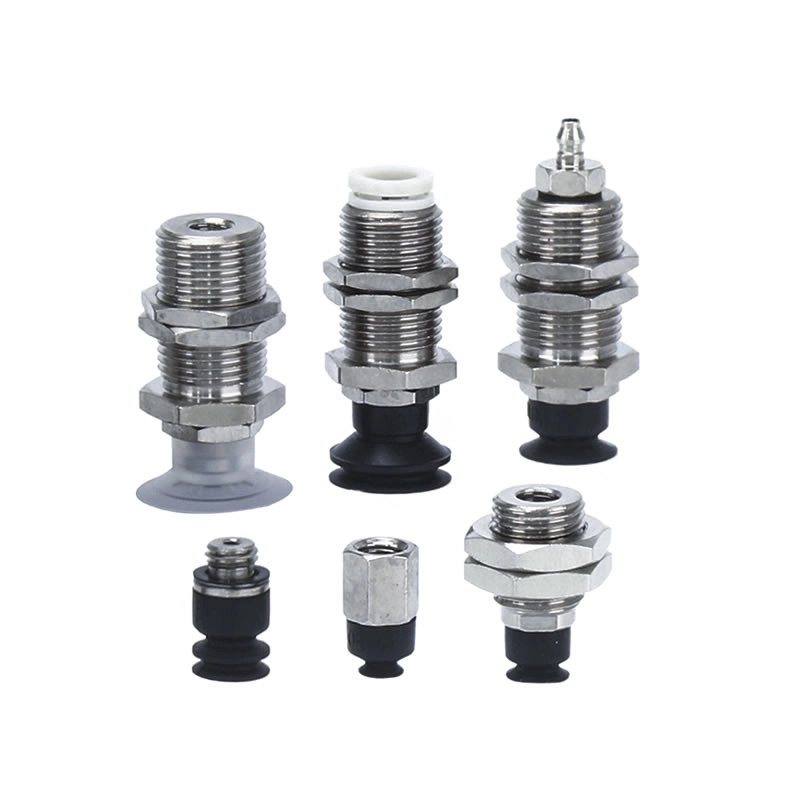

ZP3-T Series na May Adapter Compact Vacuum Pads

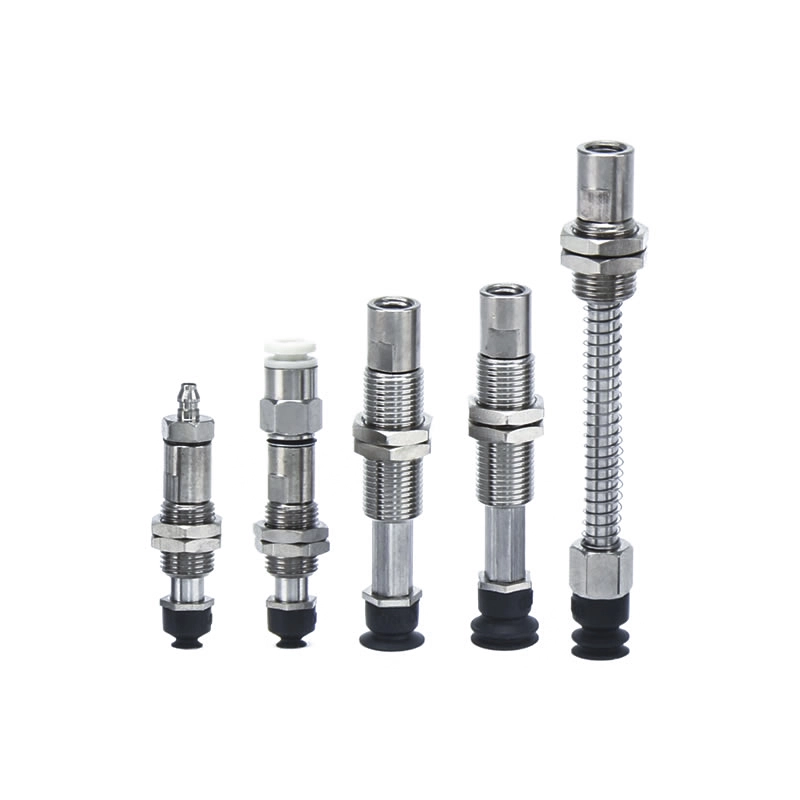

ZP3-T Series na May Buffer Compact Vacuum Pad

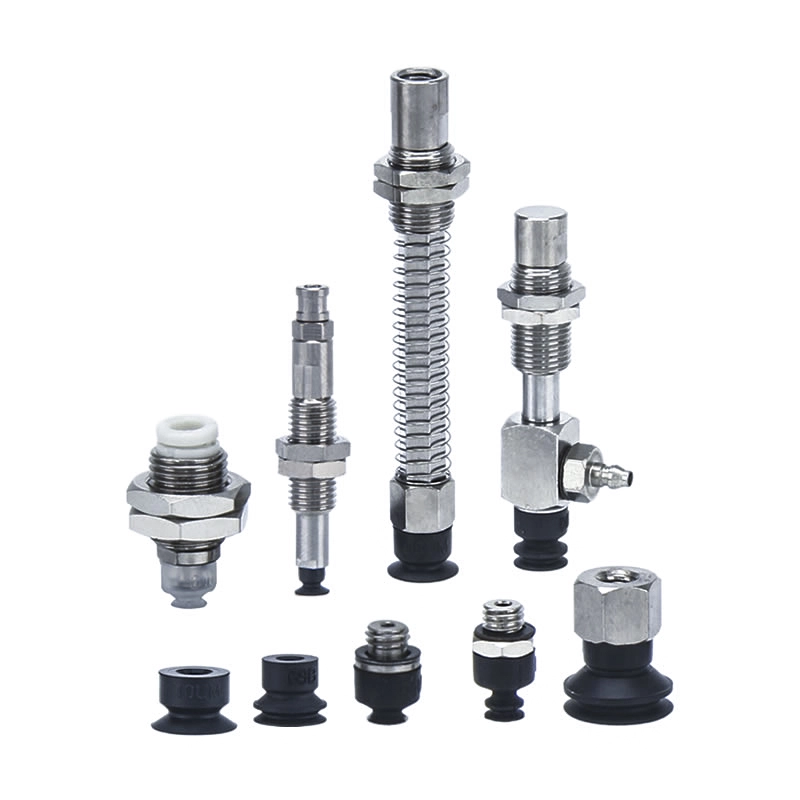

ZP3-Y Series na May Adapter Compact Vacuum Pads
ZP3-Y Series na May Buffer Compact Vacuum Pad
Paglalarawan
Paano Mag-order
Mga Detalye / Materyal
Mga aplikasyon
mapagkukunan
Ang Compact Vacuum Suction Cups ZP3 ay espesyal na idinisenyo para sa industriya ng electronics, na nagbibigay ng tumpak, maaasahang gripping para sa maliliit o maselang bahagi. Sa mga diameter mula 1.5mm hanggang 16mm, walang putol silang pinagsama sa mga automated na produksyon at robotic system.
FAQ
Ano ang Mga Karaniwang Aplikasyon?

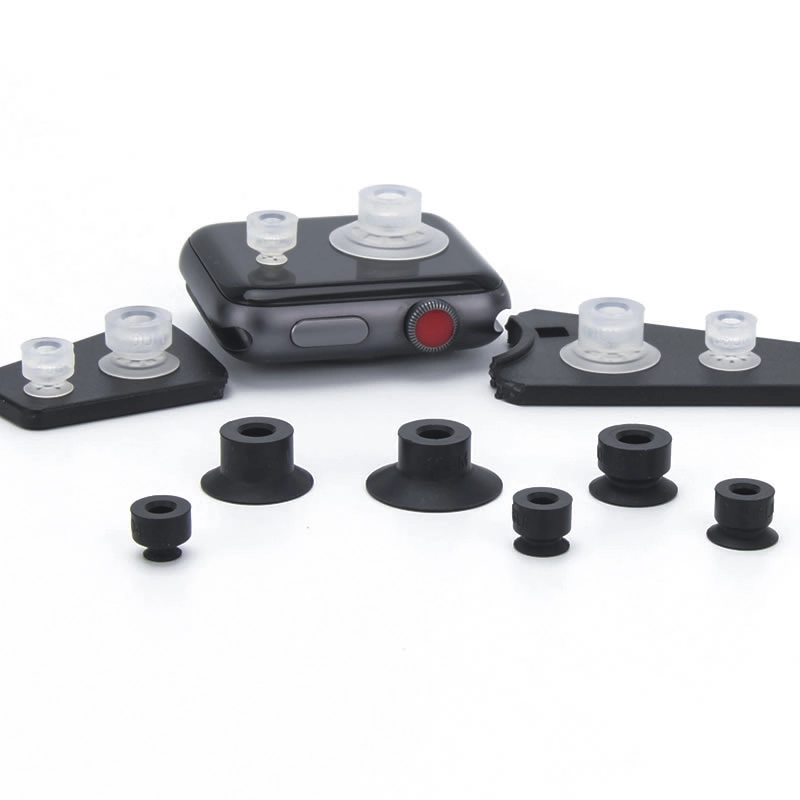

Paghawak ng maliliit na elektronikong bahagi at circuit board.
Pagdadala ng mga katumpakang bahagi ng metal at mga cell ng baterya ng lithium.
Pagsasama sa mga robotic assembly lines para sa mabilis, paulit-ulit na pick-and-place operations.
Ano ang ZP3P Series?
Isang high-performance na variant ng ZP3 na idinisenyo para sa high-cycle na automation.
Nag-aalok ng maramihang laki, hugis, at mga opsyon sa materyal, na nakakatugon sa magkakaibang mga pangangailangan sa pang-industriya na mahigpit na pagkakahawak.
Ano ang Pagkakaiba sa pagitan ng ZP3 at ZP3-T?
ZP3:Karaniwang compact vacuum cup para sa tumpak na paghawak.
ZP3-T:Pinahusay para sa mga kapaligirang may mataas na temperatura o sensitibo sa kemikal, gamit ang mga espesyal na materyales.
Mga Pangunahing Tampok ng Disenyo
Compact size para sa mga masikip na espasyo sa pag-install.
Nababaluktot na mga direksyon sa pagpapasok ng vacuum (vertical at lateral).
Mga opsyonal na adapter, buffer bracket, at all-stainless steel na accessories.
Idinisenyo para sa matatag na pagdirikit at minimal na pagkawala ng vacuum.
Anong Materyal ang Magagamit?
Mataas na kalidad na goma at silicone.
Anti-static na mga variant para sa electronics.
Mga accessories na hindi kinakalawang na asero para sa mga application ng baterya ng lithium.
Aling Hugis ng Pad ang Dapat Kong Gamitin?
Flat:Para sa makinis, pantay na mga ibabaw.
Bellows o Deep:Para sa hindi pantay, bahagyang deform, o texture na mga bahagi.
Mga custom na hugis:Maaaring i-customize ang Compact Vacuum Suction Cups ZP3 upang matugunan ang mga partikular na pangangailangan ng workpiece at ang mga hinihingi ng automated integration system.

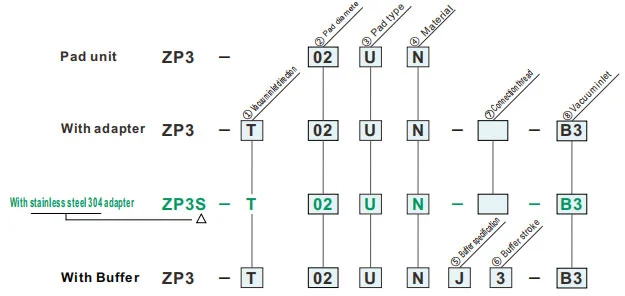

Paano Mag-order
| ①Vacuum inlet na direksyon | ⑦Connection thread | ⑧Vacuum inlet | |||||
| T | Patayo |
|
— |
A3A4 |
|||
|
— |
B3 |
|||||
|
A6 |
B3U404U2 |
|||||
|
— |
B304U2U4 |
|||||
| Y | Lateral |
|
B3 |
B304U2U4 |
|||
|
— |
B304U2U4 |
|||||
| ②Pad diameter(mm) | |
| 015 | ø1.5 |
| 02 | ø2 |
| 035 | ø3.5 |
| ③Uri ng pad | |
| U | patag |
| ④Materyal | |
| N | NBR |
| S | Silicone na goma |
| U | Urethane na goma |
| F | FKM |
| GN | Conductive NBR |
| GS | Conductive silicone goma |
Ang berdeng simbolo ay naka-customize na mga modelo.
| ⑤Espesipikasyon ng buffer | |
| J | Umiikot |
| K | Hindi umiikot |
| ⑥Buffer stroke | |
| 3 | 3mm |
| 6 | 6mm |
| ⑦Connection thread | |
| A6 | M6x0.75 (Male thread) |
| B3 | M3x0.5 (Babaeng thread) |
| ⑧Vacuum inlet | |
| A3 | M3x0.5(Male thread) |
| A4 | M4x0.7(Male thread) |
| B3 | M3x0.5(Babaeng thread) |
| 04 | ø4(One-touch fitting) |
| U2 | ø2(Barb fitting) |
| U4 | ø4(Barb fitting) |
Spring reactive force
| Uri ng pad | Pagtutukoy ng buffer | Buffer stroke(mm) | Thread ng koneksyon | Paghihigpit ng metalikang kuwintas ±5% [N·m] |
Spring reactive force[N] | |
| Sa 0 stroke | Sa buong stroke | |||||
| ø1.5~ø3.5 | J | 3,6 | M6 x0.75 | 1.5-1.8 | 0.2 |
0.4 0.5 |
| K | M8 x0.75 | 2.0-2.5 | ||||
| Mga Dimensyon ng Pag-mount ng Adapter |
|
Diametro ng pad: ø4 ~ø8
|
|
Diametro ng pad: ø10 ~ø16
|
| ①Vacuum inlet na direksyon | ⑦Connection thread | ⑧Vacuum inlet | ||
| T | Patayo |
|
— |
A4A5H5 |
|
— |
B4B5 |
||
|
A10A12 |
B50406U2U4U6 |
||
|
— |
B50406U2U4U6 |
||
| Y | Lateral |
|
B5 |
B50406U2U4U6 |
|
— |
B50406U2U4U6 |
||
| ②Pad diameter(mm) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③Uri ng pad | |
| UM | Flat na may uka |
| B | Mga bubuyog |
| ④Materyal | |
| N | NBR |
| S | Silicone na goma |
| U | Urethane na goma |
| F | FKM |
| GN | Conductive NBR |
| GS | Conductive silicone goma |
Ang berdeng simbolo ay naka-customize na mga modelo.
|
⑤Espesipikasyon ng buffer
⑥Buffer stroke(mm)
|
3 | 6 | 10 | 15 | 20 | |
| 3 | 6 | 10 | 15 | 20 | ||
| J | Umiikot | ● | ● | ● | — | — |
| JB | Umiikot (Na may Bushing) | — | — | — | ● | ● |
| K | Hindi umiikot | ● | ● | ● | ● | ● |
| ⑦Connection thread | |
| A10 | M10x1 (Male thread) |
| A12 | M12x1 (Male thread) |
| B5 | M5x0.8 (Babaeng thread) |
| ⑧Vacuum inlet | |
| A4 | M4x0.7 (Male thread) |
| A5 | M5x0.8 (Male thread) |
| H5 | M5x0.8 (Male thread) |
| B4 | M4x0.7 (Babaeng thread) |
| B5 | M5x0.8 (Babaeng thread) |
| 04 | ø4 (One-touch fitting) |
| 06 | ø6 (One-touch fitting) |
| U2 | ø2 (Barb fitting) |
| U4 | ø4 (Barb fitting) |
| U6 | ø6 (Barb fitting) |
Mga Dimensyon(mm)
Ang berdeng simbolo ay naka-customize na mga modelo.
U
patag
| Modelo | øA | øB | |||
|
② Pad dia. |
③ Pad uri |
④ Pad materyal |
|||
| ZP2 | 015 | U |
N S U F GN GS |
1.5 | 3 |
| 02 | 2 | 4 | |||
| 035 | 3.5 | 6 | |||
Modelo para sanggunian: ZP3-015UGN
Mga Dimensyon ng Pag-mount ng Adapter
UM
Flat na may uka
| Modelo | øA | øB | øC | øD | E | Y | |||
|
② Pad dia. |
③ Pad uri |
④ Pad materyal |
|||||||
| ZP3 | 04 | UM |
N S U F GN GS |
4 | 4.5 | 1.2 | 7 | 6 | 0.5 |
| 06 | 6 | 6.5 | 2 | 0.8 | |||||
| 08 | 8 | 8.5 | |||||||
| 10 | 10 | 11 | 2 | 9 | 7 | 1 | |||
| 13 | 13 | 14 | 1.2 | ||||||
| 16 | 16 | 17 | |||||||
Modelo para sanggunian: ZP3-04UMGN
B
Mga bubuyog
| Modelo | øA | øB | øC | øD | E | F | Y | |||
|
② Pad dia. |
③ Pad uri |
④ Pad materyal |
||||||||
| ZP3 | 04 | B |
N S U F GN GS |
4 | 4.5 | 1.8 | 1.8 | 7 | 8 | 2.2 |
| 06 | 6 | 7 | 2 | 3.4 | 3 | |||||
| 08 | 8 | 9 | 5.2 | |||||||
| 10 | 10 | 11 | 2 | 6 | 9 | 10 | 2 | |||
| 13 | 13 | 14 | 3 | 8.4 | ||||||
| 16 | 16 | 17 | 11.4 | |||||||
Modelo para sanggunian: ZP3-04UMGN
Materyal at Katangian ng Pad
⚪:Kaunti o walang impluwensya △:Maaaring gamitin depende sa mga kondisyon X:Hindi angkop
| Uri ng pad | diameter ng pad(mm) | Aplikasyon | Karaniwang mga ibabaw at hugis ng workpiece | |||||||
| patag | Kumaway | Pahilig | Iba't ibang taas | Matambok | Mamantika | |||||
|
|
|
|
|
|
|||||
| Compact P ad | Flat (U) |
|
ø1.5~ø3.5 | Para sa adsorption ng mga piraso ng trabaho na may patag at hindi deformed na ibabaw | ⚪ | X | X | X | X | X |
| Flat na may uka (UM) |
|
ø4~ø16 | Para sa isang workpiece na malamang na mag-deform | ⚪ | X | X | X | X | △ | |
| Bellows(B) |
|
ø4~ø16 | Para sa adsorption ng mga piraso ng trabaho na may hilig na ibabaw | ⚪ | △ | ⚪ | X | △ | X | |
Materyal at Katangian ng Pad
⚪:Kaunti o walang impluwensya △:Maaaring gamitin depende sa mga kondisyon X:Hindi angkop
|
materyal
Mga katangian
|
Simbolo | Durometer HS (±5°) |
Kulay ng goma |
Nagpapatakbo temperatura saklaw (°C) |
Langis paglaban gasolina |
Langis paglaban benzol |
Base paglaban |
Acid paglaban |
Weatherability | Ozone paglaban |
Abrasyon paglaban |
Hindi tinatablan ng tubig | Solvent paglaban (Benzene, toluene) |
Aplikasyon |
| NBR | N | 50 | Itim | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Paglipat ng pangkalahatang gawain, Corrugated board, Veneer plate, Iron plate at iba pa |
| Silicone na goma | S | 45 ~ 50 | Puti | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Pag-alis mula sa die-casting, Manipis na trabaho, Food processor |
| Urethane na goma | U | 50 ~ 60 | kayumanggi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Corrugated board, Iron plate, Veneer plate |
| FKM | F | 60 | Itim | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Gawaing kemikal |
| Conductive NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pangkalahatang gawain ng semiconductor (Static electricity resistance) | |
| Conductive silicone rubbe | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (Static na kuryente) |
Ang talahanayan sa itaas ay sumasaklaw lamang sa mga pangkalahatang katangian ng paksang materyales na goma. Ang asul na simbolo ay mga customized na modelo.
Application outline ng mga bahagi ng pneumatic (vacuum suction cup) sa iba't ibang larangan ng industriya
I. Mga pangunahing lakas
II. Pagkuha ng mga aplikasyon ayon sa industriya
A. Medisina at industriyang medikal
A.1: Mga pangunahing kinakailangan:Malinis at walang polusyon (FDA/GMP compliant), banayad at hindi nakakapinsala, at pag-iwas sa cross-contamination
A.2 Mga pangunahing senaryo:
1. Pharmaceutical packaging: bote ng gamot / pharmaceutical plate / infusion bag pickup (food grade silicone suction cup, walang particle shedding)
2. Pagpupulong ng medikal na aparato: mga instrumentong pang-opera/mga medikal na catheter/mga piraso ng paghawak ng prosthesis (nababagay na negatibong presyon, proteksyon sa pagpapapangit)
3. Biological laboratory: petri dish/centrifuge tube/reagent card transfer (chemical resistant, sterile compatible)
B. Industriya ng electronics at semiconductor
B.1 Mga pangunahing kinakailangan:anti-static (10⁶-10¹¹Ω), precision positioning (error ≤0.01mm), scratch resistance
B.2 Mga pangunahing senaryo:
1. Chip/Semiconductor: paghawak ng wafer, chip packaging (porous ceramic/anti-static silicone suction cup, pare-parehong negatibong pressure para maiwasan ang pagkalagot)
2. PCB/Mga Component: Flexible na PCB, micro component (0402 resistors) na naka-mount sa ibabaw (manipis na silicone/gel/micro suction cup para maiwasan ang kulubot/punit)
3. Display: LCD/OLED panel, touch glass grab (mataas na transparent na materyal, walang mantsa at gasgas)
C. Industriya ng sasakyan at mga piyesa ng sasakyan
C.1 Mga pangunahing kinakailangan:malaking suction (solong suction disk ≥500N), multi-specification adaptation (metal/plastic/glass), non-slip
C.2 Mga pangunahing senaryo:
4. Paggawa ng katawan: steel plate / door frame handling welding (malaking diameter na goma / multi-suction cup array, anti-slip texture)
5. Salamin / Panloob: Pag-install ng windscreen, paglilipat ng ibabaw ng upuan sa balat (mga silicone na lumalaban sa temperatura / mga tasa ng pagsipsip ng espongha, proteksyon sa pagpapapangit)
6. Mga Bahagi: engine cylinder body / gearbox housing grab (vacuum + mechanical lock, anti-fall)
D. Industriya ng pagkain at packaging
D.1 Mga pangunahing kinakailangan:Food grade material (FDA certified), madaling linisin, lumalaban sa crush
D.2 Mga pangunahing senaryo:
1. Paghawak ng pagkain: mga inihurnong pagkain / sariwang karne / pag-uuri ng prutas (mababa ang suction na sponge suction cup, walang amoy at madaling hugasan)
2. Packaging automation: pagbubukas ng packaging bag, sterile carton molding (static elimination/ multi-point suction, angkop para sa manipis/hard packaging)
E. Logistics at warehousing industriya
E.1 Mga pangunahing kinakailangan:mahusay na pagbagay (multiple specifications ng mga kalakal), stable pressure, anti-fall
E.2 Mga pangunahing senaryo:
1. Paghawak ng karton: pag-uuri ng karton ng e-commerce (naaayos na hanay ng pagsipsip, presyon ng vacuum)
2. Plate/roll: Wood board/plastic film roll transfer (mahabang strip/annular suction cup, pare-parehong adsorption para maiwasan ang offset)
F. Bagong enerhiya at mga espesyal na industriya
F.1 Bagong enerhiya (lithium na baterya/pv):
1. Lithium battery plate (anti-static porous suction cup, anti-dust), photovoltaic glass (malaking suction silicone suction cup, walang scratch)
F.2 Paglimbag at papel
1. Pagkuha ng papel/naka-print na bagay (absorbent paper material, bahagyang negatibong pressure para maiwasan ang pagkapunit at kontaminasyon ng tinta)
III. Buod ng core adaptation logic
| Mga katangian ng workpiece | Programa sa adaptasyon ng pipette | Mga kaukulang senaryo sa industriya |
| Manipis / Marupok / Precision | Silicone/ceramic na materyal, micro negatibong presyon, micro suction nozzle | Mga elektronikong semiconductors, mga parmasyutiko |
| Mabibigat na bagay / Malaking sukat | Materyal na goma, malaking diameter ng suction cup, multi-suction cup array | Mga sasakyan, mga panel ng logistik |
| Kalusugan/Pag-iwas sa polusyon | Food/medical grade silicone, madaling linisin ang istraktura | Gamot, pagkain |
| Malambot / hindi regular na mga ibabaw | Sponge material, deformable suction cup | Mga interior ng kotse, pagkain |
| Mga kinakailangan sa antistatic | Antistatic silicone, tinulungan ng ion wind | elektronikong semi-conductor |
Manual sa Pag-install
PDF Download
Babala +Pag-iingat （Basahin Bago Gamitin）
PDF Download
Mga Hot Tags: Mga Compact Vacuum Suction Cup ZP3, China, Tagagawa, Supplier, Pabrika
Magpadala ng Inquiry
Impormasyon sa Pakikipag-ugnayan
-
Address
Xiaruan Village Baishi Town Yueqing City Zhejiang Province China
-
Tel
-
E-mail
Para sa mga katanungan tungkol sa mga vacuum suction cup, vacuum generator, pneumatic component accessories o listahan ng presyo, mangyaring iwanan ang iyong email sa amin at makikipag-ugnayan kami sa loob ng 24 na oras.
