Ang vacuum suction ay isang pangunahing solusyon para sa "flexible grasping" sa industriyal na automation na may apat na pangunahing bentahe: hindi nakakapinsalang paghawak, kakayahang umangkop sa mga multi-materyal/irregular na workpiece, malinis at proteksyon sa kapaligiran, at flexible na operasyon. Maaari itong iakma sa iba't ibang mga katangian ng industriya ng mga workpiece (manipis/makapal, katumpakan/magaspang, sanitary/standard).
Mataas na Rigidity Vacuum Suction Cups ZP
Bilang isang nangungunang tagagawa ng China, nag-aalok ang aming pabrika ng Customized High Rigidity Vacuum Suction Cups ZP (Ø40-125mm) para sa mabibigat na gawain. Bilang nangungunang supplier, nagbibigay kami ng mga materyales na NBR, silicone, at anti-static na may mga cushioned na disenyo para mabawasan ang epekto. Perpekto para sa mga marupok na ibabaw at mga linya ng baterya ng lithium.
I-click at Simulan ang Pinili
》Bumalik sa Impormasyon ng Produkto
Mataas na Rigidity Vacuum Suction Cups ZP
ZP Series Heavy-duty Pad Unit
ZPT Series Heavy-duty With Adapter Vacuum Pads
ZPT Series Heavy-duty With Adapter Vacuum Pads
ZPX Series Heavy-duty With Adapter Vacuum Pads
ZPX Series Heavy-duty With Buffer Vacuum Pads
Paglalarawan
Paano Mag-order
Mga Detalye / Materyal
Mga aplikasyon
mapagkukunan

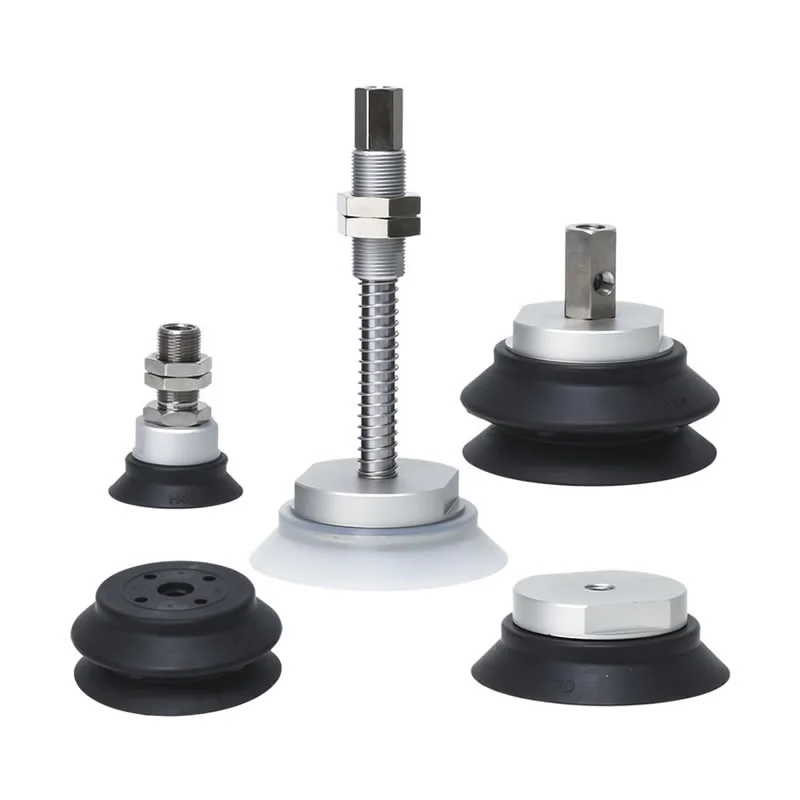

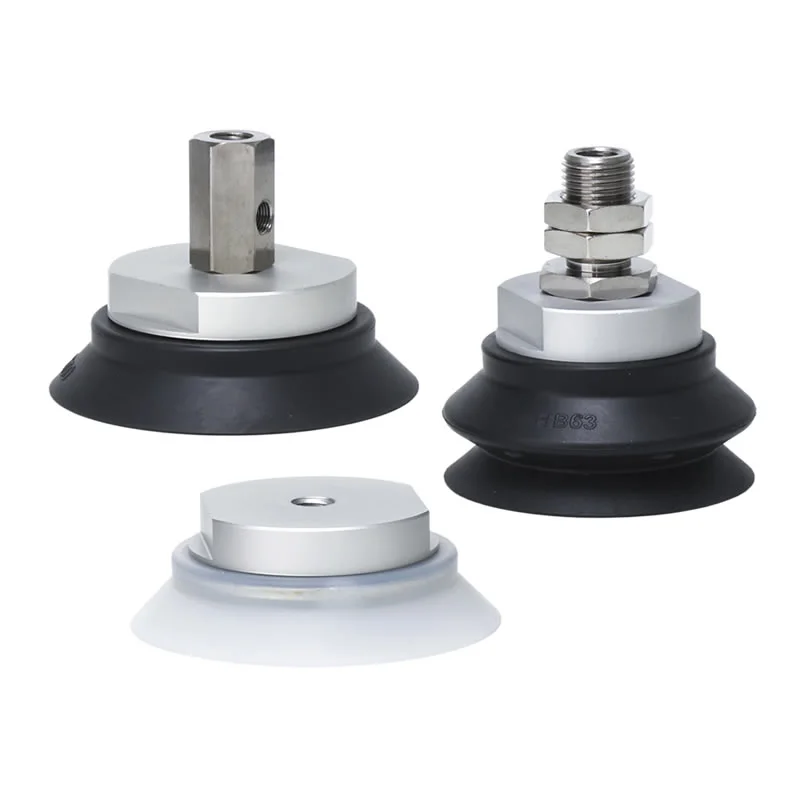

Ang High Rigidity Vacuum Suction Cups ZP ay kumakatawan sa isang pang-industriyang gripping solution na partikular na inengineered para sa paghawak ng malaki, mabigat, o madaling ma-deform na workpiece. Bilang isang dalubhasang tagagawa sa China, idinisenyo namin ang produktong ito na may reinforced suction cup base structure at bracket assembly; tinitiyak nito ang pambihirang paglaban sa mga lateral forces at pinapanatili ang higit na katatagan kapag humahawak ng mabibigat na karga, ginagawa itong isang kailangang-kailangan na customized na bahagi ng pneumatic sa loob ng larangan ng heavy industrial automation.
Mga Teknikal na Pagtutukoy at Kakayahan
1. Malaking Diameter na Opsyon para sa Maximum Lift
Upang matugunan ang iba't ibang mga kinakailangan sa pagkarga, ang High Rigidity Vacuum Suction Cups ZP ay available sa maraming malalaking diameter:
φ40, φ50, φ63, φ80, φ100, at φ125mm.
Ang mga sukat na ito ay nagbibigay-daan para sa isang mataas na lugar ng pakikipag-ugnayan sa vacuum, na nagbibigay ng kinakailangang puwersa ng pag-angat para sa mabibigat na mga bahaging pang-industriya.
2. Multi-Material Selection para sa Diverse Environment
Ang kapaligiran sa pagtatrabaho ay nagdidikta ng materyal. Nag-aalok kami ng iba't ibang de-kalidad na elastomer upang matiyak na ang iyong suction cup ay umuunlad sa partikular na aplikasyon nito:
NBR (Nitrile Rubber):Napakahusay na paglaban ng langis para sa mga kapaligiran ng automotive at machining.
Silicone Rubber:Tamang-tama para sa mga application na may mataas na temperatura at kaligtasan ng food grade.
Polyurethane at Fluororubber:Mataas na paglaban sa pagsusuot at katatagan ng kemikal para sa mga espesyal na linya ng paglilinis o patong ng industriya.
Mga Materyal na Anti-static:Kritikal para sa elektronikong pagpupulong at paghawak ng semiconductor.
3. Pinagsamang Cushioning & Mounting
Ang kaligtasan at katumpakan ay magkakaugnay. Ang aming High Rigidity Vacuum Suction Cups ZP ay nag-aalok:
Mga Cushioned na Bersyon:Epektibong pinapagaan ang mga puwersa ng epekto habang nakikipag-ugnay, pinoprotektahan ang mga marupok na ibabaw at binabawasan ang vibration ng system.
Mga Di-Cushioned na Bersyon:Para sa mga aplikasyon kung saan mahigpit, mas gusto ang direktang pakikipag-ugnayan.
Flexible na Pag-mount:Magagamit sa mga panlabas o panloob na mga thread at patayong mga saksakan ng vacuum upang magkasya sa iyong mga kasalukuyang layout ng makinarya.
Bakit pipiliin ang High Rigidity Vacuum Suction Cups ng Commaelec Factory ZP?
1. Reinforced Base Design:Itinatampok ng Commaelec's High Rigidity Vacuum Suction Cups ZP ang pinahusay na tigas sa punto ng koneksyon sa pagitan ng suction cup at ng fitting, na epektibong lumalaban sa lateral shear forces.
2. Malawak na Saklaw ng Mga Sukat:Available sa iba't ibang laki mula φ40 hanggang φ125 mm, ang mga suction cup na ito ay partikular na idinisenyo para sa paghawak ng mabibigat na bagay gaya ng heavy-duty na sheet metal, bato, at malaking lugar na salamin, na tinitiyak ang solidong pagdikit ng bato.
3. Bilang isang supplier na may sarili nitong pasilidad sa pagmamanupaktura, nag-aalok ang Commaelec ng tatlong materyal na opsyon:
Anti-static:Partikular na idinisenyo para sa mga industriya ng electronics at semiconductor upang maiwasan ang pinsala sa mga sensitibong bahagi mula sa static discharge.
Mga Bahaging All-Stainless Steel:Partikular na angkop para sa industriya ng baterya ng lithium-ion, na nakakatugon sa mga kinakailangan para sa mga materyal na walang tanso at zinc, na may mataas na resistensya sa kaagnasan at kalinisan.
Fluorocarbon Rubber (FKM) at EPR:Tamang-tama para sa mga kemikal na kapaligiran o mataas na temperatura na mga operasyon (tulad ng pagde-demolding ng mga bahaging hinulma ng iniksyon), na nag-aalok ng mahusay na katatagan ng kemikal at paglaban sa panahon.

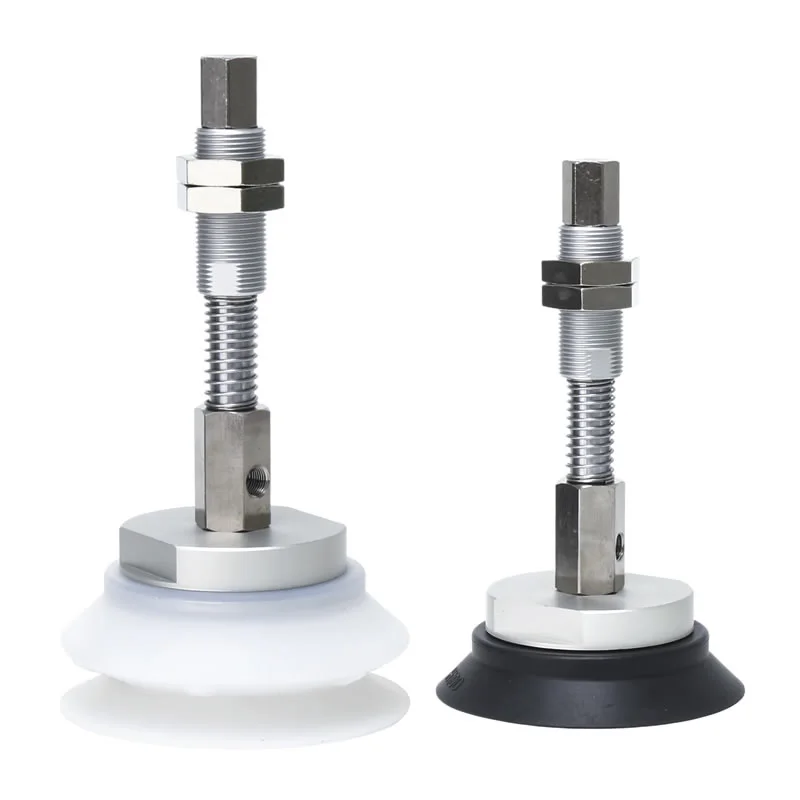

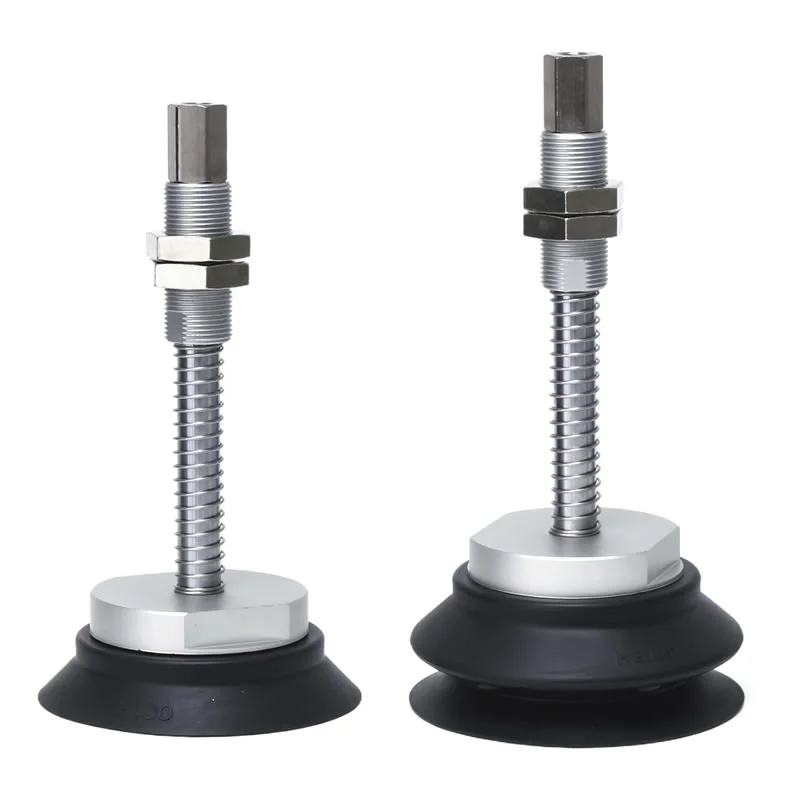

4. Precision cushioning technology:Available sa Cushioned Version, na may stroke range na 6mm–50mm. Kapag nadikit ang suction cup sa mga marupok na ibabaw (gaya ng ultra-thin na salamin), ang cushioning bracket ay sumisipsip ng agarang epekto ng enerhiya, na makabuluhang nagpapababa ng ingay at nagpapahaba ng tagal ng kagamitan.
5. Mga Multi-Directional na Vacuum Solutions:Ang mounting bracket para sa High Rigidity Vacuum Suction Cups ZP ay sumusuporta sa parehong vertical at lateral vacuum port configurations, na may switchable internal at external threading na mga opsyon; makabuluhang pinapasimple ng disenyong ito ang spatial na layout at proseso ng pag-install sa end-of-arm tooling (EOAT) interface.

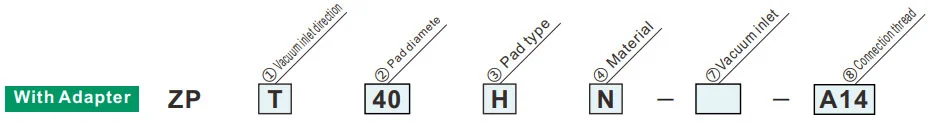

Paano Mag-order
| ②Paddiameter | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Uri ng pad | |
| H | Flat na may tadyang |
| HB | Uri ng bellows |
| ④Materyal | |
| N | NBR |
| S | Silicone na goma |
| U | Urethane na goma |
| F | FKM |
Ang berdeng simbolo ay mga customized na modelo
| ①Vacuum inlet na direksyon | diameter ng pad | 40 | 50 | 63 | 80 | 100 | 125 | ||||||
| T | Patayo |
|
⑦Vacuuminlet | Babaeng thread | B6 | M6x1 | ● | — | — | ||||
| B8 | M8x1.25 | ● | ● | — | |||||||||
| B10 | M10x1.5 | ● | ● | — | |||||||||
| B12 | M12x1.75 | — | ● | ● | |||||||||
|
B16 | M16x1.5 | — | ● | ● | ||||||||
| ⑧ | thread ng lalaki | A14 | M14x1.0 | — | — | ||||||||
| A16 | M16x1.5 | — | ● | ● | |||||||||
| X | Lateral |
|
Babaeng thread | B8 | M8x1.25 | ● | — | — | |||||
| B10 | M10x1.5 | ● | ● | ● | |||||||||
| B12 | M12x1.75 | — | ● | ● | |||||||||
| ⑦ | B01 | Rc1/8 | ● | ● | ● | ||||||||
| ②Pad diameter | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Materyal | |
| N | NBR |
| S | Silicone na goma |
| U | Urethane na goma |
| F | FKM |
Ang berdeng simbolo ay mga customized na modelo
| ③Uri ng pad | |
| H | Flat na may tadyang |
| HB | Uri ng bellows |
| ①Vacuum inlet na direksyon | |
| T | Patayo |
| X | Lateral |
| ③Uri ng pad | |
| H | Flat na may tadyang |
| HB | Uri ng bellows |

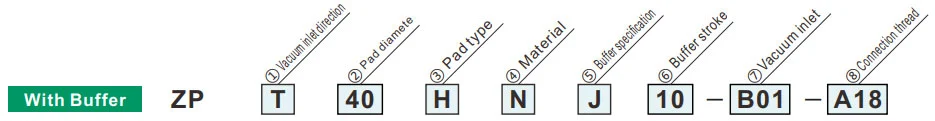

| ⑤Espesipikasyon ng buffer | |
| J | Umiikot (Aluminium, Walang Bushing) |
| JB | Umiikot (Tanso, May Bushing) |
| JF | Umiikot (Bakal, May Bushing) |
| KB | Hindi umiikot (Tanso, May Bushing) |
| ⑦Papasok ng vacuum | |
| B01 | Rc1/8 |
| ②Pad diameter | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Materyal | |
| N | NBR |
| S | Silicone na goma |
| U | Urethane na goma |
| F | FKM |
Ang berdeng simbolo ay mga customized na modelo
| diameter ng pad | 40 | 50 | 40 | 50 | 63 | 80 | 100 | 125 | |||
| ⑥Buffer stroke | 10 | 10mm | ● | ● | ● | ||||||
| 20 | 20mm | ● | — | — | |||||||
| 25 | 25mm | — | ● | ● | |||||||
| 30 | 30mm | ● | ● | ● | |||||||
| 50 | 50mm | — | ● | ● | |||||||
| 75 | 75mm | — | ● | ● | |||||||
| ⑧Connection thread | thread ng lalaki | 100 | 100mm | — | — | ● | |||||
| A14 | M14x1 | ● | — | — | |||||||
| A18 | M18x1.5 | — | ● | — | |||||||
| A22 | M22x1.5 | — | — | ● | |||||||
Spring reactive force
| Thread ng koneksyon | Pagpapahigpit ng metalikang kuwintas±5%[N·m] | Buffer stroke(mm) | Spring reactive force[N] | |||
| Aluminyo(J) | Brass, With Bushing(JB/KB) | Bakal, May Bushing(JF) | Sa 0stroke | Sa buong stroke | ||
| M14x1 | — | 7 | — | 10 | 3 | 4.5 |
| 20 | 5 | |||||
| 30 | 5.2 | |||||
| M18x1.5 | 10 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | ||||
| 30 | 5 | 8.5 | ||||
| 50,75 | 6.9 | 11.8 | ||||
| M22x1.5 | 10 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | |||||
| 30 | 13.5 | |||||
| 50,75,100 | 15 | |||||
Materyal at Katangian ng Pad
⚪:Kaunti o walang impluwensya △:Maaaring gamitin depende sa mga kondisyon X:Hindi angkop
|
materyal
Mga katangian
|
Simbolo | Durometer HS (±5°) |
Kulay ng goma |
Nagpapatakbo temperatura saklaw (°C) |
Langis paglaban gasolina |
Langis paglaban benzol |
Base paglaban |
Acid paglaban |
Weatherability | Ozone paglaban |
Abrasyon paglaban |
Hindi tinatablan ng tubig | Solvent paglaban (Benzene, toluene) |
Aplikasyon |
| NBR | N | 50 | Itim | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Paglipat ng pangkalahatang gawain, Corrugated board, Veneer plate, Iron plate at iba pa |
| Silicone na goma | S | 45 ~ 50 | Puti | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Pag-alis mula sa die-casting, Manipis na trabaho, Food processor |
| Urethane na goma | U | 50 ~ 60 | kayumanggi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Corrugated board, Iron plate, Veneer plate |
| FKM | F | 60 | Itim | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Gawaing kemikal |
| Conductive NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pangkalahatang gawain ng semiconductor (Static electricity resistance) | |
| Conductive silicone rubbe | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (Static na kuryente) |
Ang talahanayan sa itaas ay sumasaklaw lamang sa mga pangkalahatang katangian ng paksang materyales na goma. Ang asul na simbolo ay mga customized na modelo.
Application outline ng mga bahagi ng pneumatic (vacuum suction cup) sa iba't ibang larangan ng industriya
I. Mga pangunahing lakas
II. Pagkuha ng mga aplikasyon ayon sa industriya
A. Medisina at industriyang medikal
A.1: Mga pangunahing kinakailangan:Malinis at walang polusyon (FDA/GMP compliant), banayad at hindi nakakapinsala, at pag-iwas sa cross-contamination
A.2 Mga pangunahing senaryo:
1. Pharmaceutical packaging: bote ng gamot / pharmaceutical plate / infusion bag pickup (food grade silicone suction cup, walang particle shedding)
2. Pagpupulong ng medikal na aparato: mga instrumentong pang-opera/mga medikal na catheter/mga piraso ng paghawak ng prosthesis (nababagay na negatibong presyon, proteksyon sa pagpapapangit)
3. Biological laboratory: petri dish/centrifuge tube/reagent card transfer (chemical resistant, sterile compatible)
B. Industriya ng electronics at semiconductor
B.1 Mga pangunahing kinakailangan:anti-static (10⁶-10¹¹Ω), precision positioning (error ≤0.01mm), scratch resistance
B.2 Mga pangunahing senaryo:
1. Chip/Semiconductor: paghawak ng wafer, chip packaging (porous ceramic/anti-static silicone suction cup, pare-parehong negatibong pressure para maiwasan ang pagkalagot)
2. PCB/Mga Component: Flexible na PCB, micro component (0402 resistors) na naka-mount sa ibabaw (manipis na silicone/gel/micro suction cup para maiwasan ang kulubot/punit)
3. Display: LCD/OLED panel, touch glass grab (mataas na transparent na materyal, walang mantsa at gasgas)
C. Industriya ng sasakyan at mga piyesa ng sasakyan
C.1 Mga pangunahing kinakailangan:malaking suction (solong suction disk ≥500N), multi-specification adaptation (metal/plastic/glass), non-slip
C.2 Mga pangunahing senaryo:
4. Paggawa ng katawan: steel plate / door frame handling welding (malaking diameter na goma / multi-suction cup array, anti-slip texture)
5. Salamin / Panloob: Pag-install ng windscreen, paglilipat ng ibabaw ng upuan sa balat (mga silicone na lumalaban sa temperatura / mga tasa ng pagsipsip ng espongha, proteksyon sa pagpapapangit)
6. Mga Bahagi: engine cylinder body / gearbox housing grab (vacuum + mechanical lock, anti-fall)
D. Industriya ng pagkain at packaging
D.1 Mga pangunahing kinakailangan:Food grade material (FDA certified), madaling linisin, lumalaban sa crush
D.2 Mga pangunahing senaryo:
1. Paghawak ng pagkain: mga inihurnong pagkain / sariwang karne / pag-uuri ng prutas (mababa ang suction na sponge suction cup, walang amoy at madaling hugasan)
2. Packaging automation: pagbubukas ng packaging bag, sterile carton molding (static elimination/ multi-point suction, angkop para sa manipis/hard packaging)
E. Logistics at warehousing industriya
E.1 Mga pangunahing kinakailangan:mahusay na pagbagay (multiple specifications ng mga kalakal), stable pressure, anti-fall
E.2 Mga pangunahing senaryo:
1. Paghawak ng karton: pag-uuri ng karton ng e-commerce (naaayos na hanay ng pagsipsip, presyon ng vacuum)
2. Plate/roll: Wood board/plastic film roll transfer (mahabang strip/annular suction cup, pare-parehong adsorption para maiwasan ang offset)
F. Bagong enerhiya at mga espesyal na industriya
F.1 Bagong enerhiya (lithium na baterya/pv):
1. Lithium battery plate (anti-static porous suction cup, anti-dust), photovoltaic glass (malaking suction silicone suction cup, walang scratch)
F.2 Paglimbag at papel
1. Pagkuha ng papel/naka-print na bagay (absorbent paper material, bahagyang negatibong pressure para maiwasan ang pagkapunit at kontaminasyon ng tinta)
III. Buod ng core adaptation logic
| Mga katangian ng workpiece | Programa sa adaptasyon ng pipette | Mga kaukulang senaryo sa industriya |
| Manipis / Marupok / Precision | Silicone/ceramic na materyal, micro negatibong presyon, micro suction nozzle | Mga elektronikong semiconductors, mga parmasyutiko |
| Mabibigat na bagay / Malaking sukat | Materyal na goma, malaking diameter ng suction cup, multi-suction cup array | Mga sasakyan, mga panel ng logistik |
| Kalusugan/Pag-iwas sa polusyon | Food/medical grade silicone, madaling linisin ang istraktura | Gamot, pagkain |
| Malambot / hindi regular na mga ibabaw | Sponge material, deformable suction cup | Mga interior ng kotse, pagkain |
| Mga kinakailangan sa antistatic | Antistatic silicone, tinulungan ng ion wind | elektronikong semi-conductor |
