Ang vacuum suction ay isang pangunahing solusyon para sa "flexible grasping" sa industriyal na automation na may apat na pangunahing bentahe: hindi nakakapinsalang paghawak, kakayahang umangkop sa mga multi-materyal/irregular na workpiece, malinis at proteksyon sa kapaligiran, at flexible na operasyon. Maaari itong iakma sa iba't ibang mga katangian ng industriya ng mga workpiece (manipis/makapal, katumpakan/magaspang, sanitary/standard).

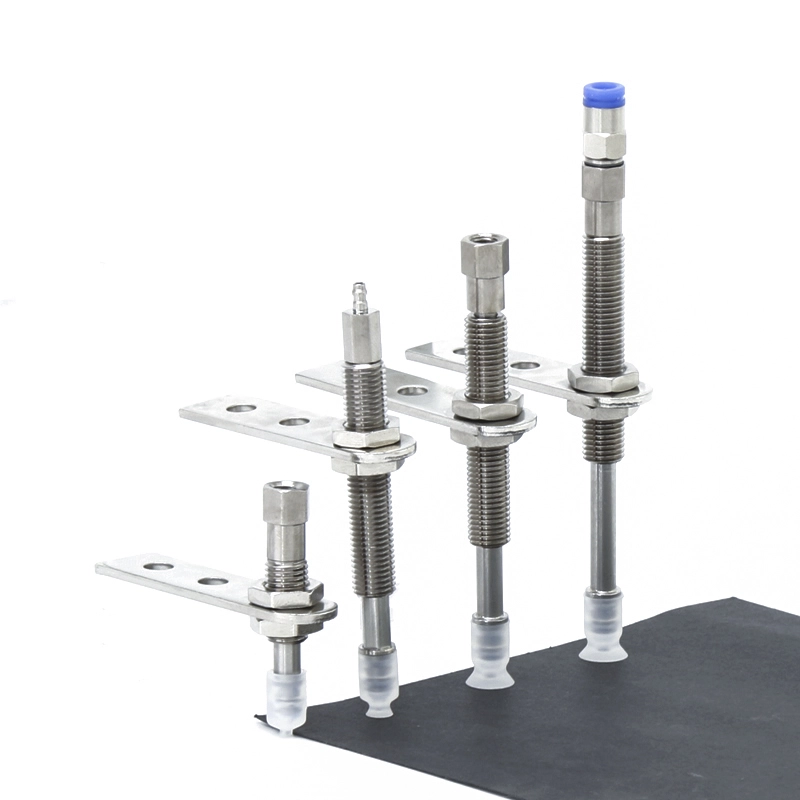

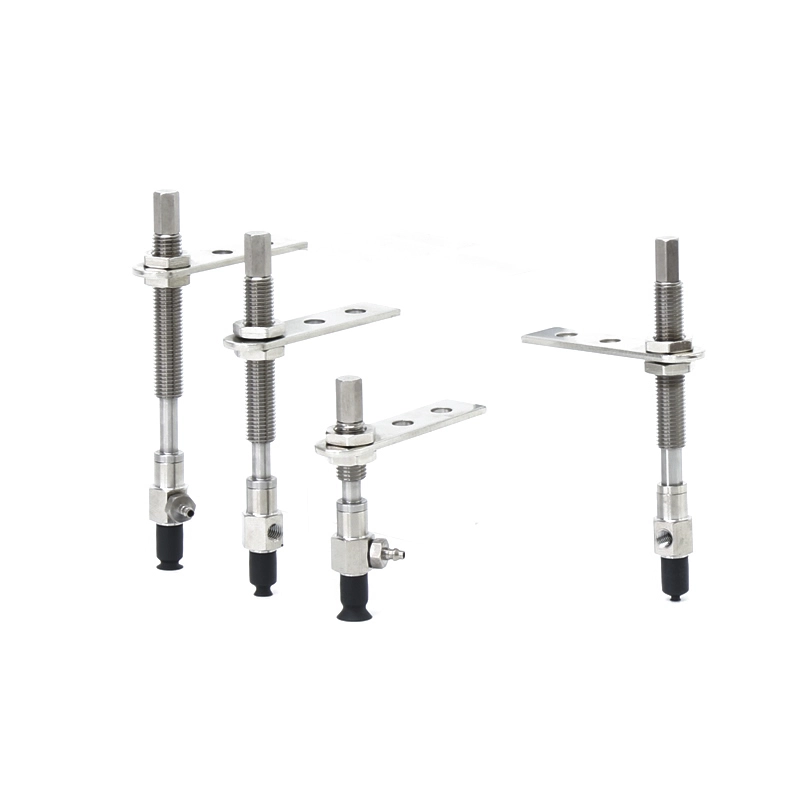

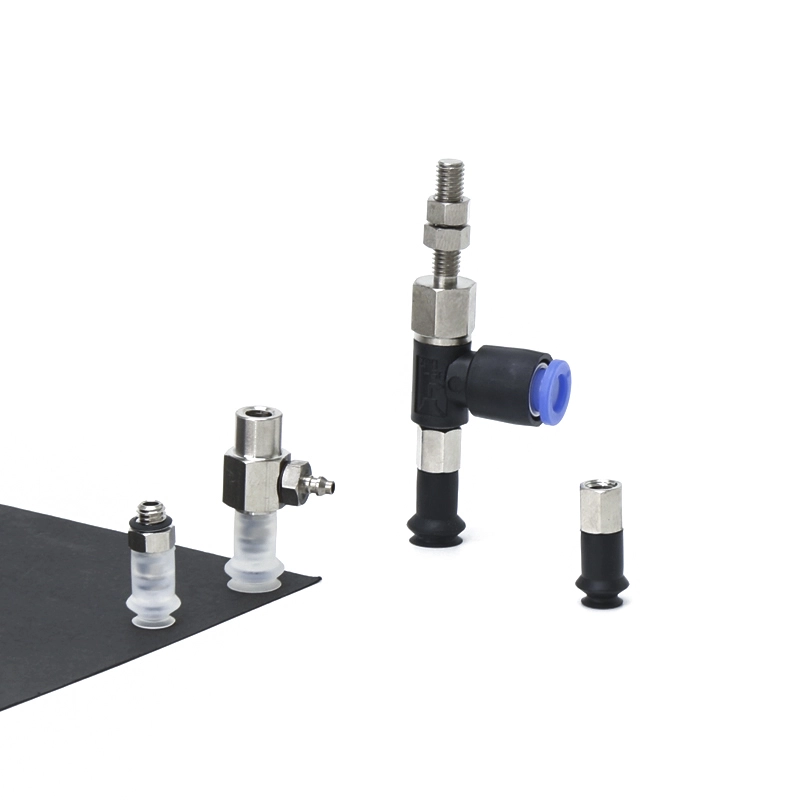

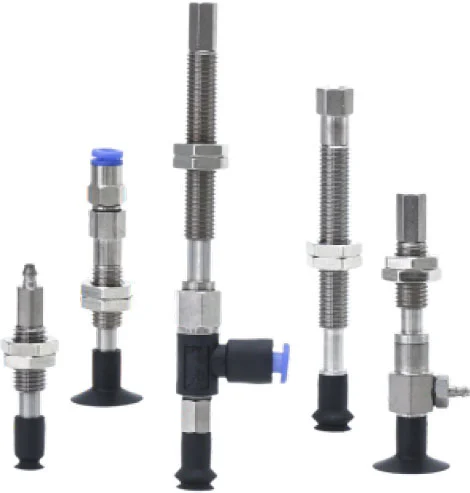

Basic Without Lock Ring Vacuum Suction Cups ZP
Ang China-made Basic Without Lock Ring Vacuum Suction Cups ZP ay nagtataglay ng mga makabuluhang bentahe at selling points: Una, nag-aalok sila ng mataas na cost-effectiveness. Gamit ang isang mature na pundasyon ng pagmamanupaktura, epektibo nilang kinokontrol ang mga gastos habang tinitiyak ang pagganap ng produkto, at sa gayon ay binabawasan ang mga gastos sa pagkuha para sa mga customer; Pangalawa, nagbibigay sila ng magkakaibang mga kategorya ng produkto na may maraming mga pagtutukoy at modelo; Pangatlo, mature na ang kanilang teknolohiya. Gamit ang mga premium na materyales tulad ng silicone at advanced na teknolohiyang humahawak sa presyon ng vacuum, tinitiyak nila ang malakas na pagdirikit at katatagan, na ginagarantiyahan ang ligtas na paghawak ng materyal; Pang-apat, ang kanilang supply chain ay matatag, na sinusuportahan ng isang matatag na domestic industrial chain at malakas na kapasidad ng produksyon upang matiyak ang napapanahong paghahatid. Ang mga kalamangan na ito ay gumagawa ng mga vacuum suction cup na ginawa sa loob ng bansa na lubos na mapagkumpitensya sa larangan ng industriyal na automation.
I-click at Simulan ang Pinili
》Bumalik sa Impormasyon ng Produkto
Basic Without Lock Ring Pad ZP Tool
ZP Series Pad Unit
ZPT Series na May Adapter Vacuum Pads
Serye ng ZPT na May Mga Buffer Vacuum Pad
Serye ng ZPR na May Mga Adapter Vacuum Pad
Serye ng ZPR na May Mga Buffer Vacuum Pad
ZPY Series na May Adapter Vacuum Pads
Serye ng ZPY na May Mga Buffer Vacuum Pad
Paglalarawan
Paano Mag-order
Mga Detalye / Materyal
Mga aplikasyon
mapagkukunan
Ano ang Basic Without Lock Ring Vacuum Suction Cups ZP?
Kahulugan at Pag-andar
• Vacuum Gripping Tool:Gumagawa ng seal na may ibabaw ng workpiece para paganahin ang pag-angat at pagpoposisyon
• Flexible na Application:Angkop para sa makinis, patag, o bahagyang hubog na ibabaw
• Suporta sa Automation:Ginagamit sa mga robotic arm, conveyor, at handling system

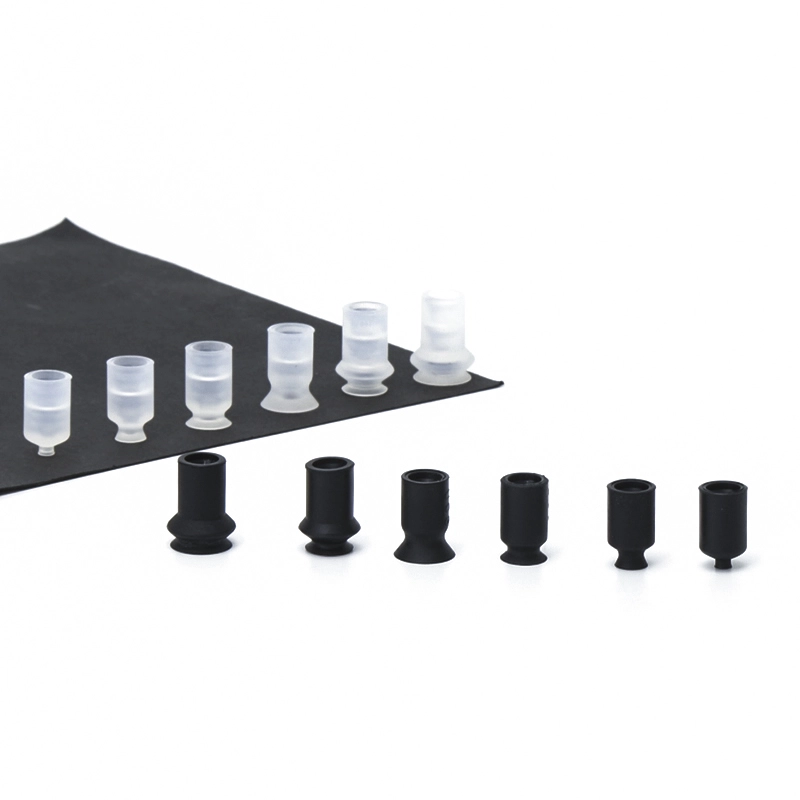

Mga Tampok na Pang-istruktura
• Ginawa mula sa matibay na elastomer gaya ng silicone o polyurethane
• Magaan na disenyo para sa pinababang pagkarga sa mga robotic system
• Magagamit sa maramihang mga diameter at hugis para sa iba't ibang mga aplikasyon
Mga Pangunahing Kalamangan
Flexible at Madaling Pag-install
• Walang lock ring structure ang nagpapasimple sa pag-mount at pagpapalit
• Binabawasan ang oras ng pag-install at pagsusumikap sa pagpapanatili
Maaasahang Pagganap ng Sealing
• Tinitiyak ang matatag na pagkakahawak ng vacuum sa makinis at hindi buhaghag na mga ibabaw
• Pinapanatili ang pare-parehong pagsipsip sa panahon ng mabilis na mga operasyon
Sulit na Solusyon
• Ang simpleng istraktura ay nagpapababa ng mga gastos sa pagmamanupaktura at pagpapalit
• Tamang-tama para sa malakihan o high-cycle na mga aplikasyon
Matibay at Wear-Resistant
• Ang mga de-kalidad na materyales ay nagbibigay ng mahabang buhay ng serbisyo
• Lumalaban sa abrasyon at paulit-ulit na paggamit
Malawak na Pagkakatugma
• Tugma sa iba't ibang mga vacuum generator at mounting system
• Angkop para sa maramihang pang-industriyang kapaligiran
Pag-customize at Proseso ng Produksyon
Mga Pagpipilian sa Pag-customize
Upang matugunan ang magkakaibang mga kinakailangan sa automation ng industriya, ang Basic Without Lock Ring Vacuum Suction Cups ZP ay maaaring ganap na i-customize mula sa pagpili ng materyal hanggang sa disenyo ng istruktura:
• Pagpili ng Materyal
o Silicone (SI): Mataas na paglaban sa temperatura, perpekto para sa mga electronics at malinis na kapaligiran
o Polyurethane (PU): Napakahusay na wear resistance para sa mga high-cycle na operasyon
o NBR: Cost-effective na solusyon para sa mga pangkalahatang pang-industriyang aplikasyon
o Opsyonal na anti-static o food-grade na materyales para sa mga espesyal na industriya
• Sukat at Geometry
o Malawak na hanay ng mga diameter upang tumugma sa iba't ibang kapasidad ng pagkarga
o Flat o slight bellow na mga istraktura para sa iba't ibang kondisyon sa ibabaw
• Hardness at Elasticity (Shore A)
o Mas malambot na materyales para sa maselan o marupok na mga produkto
o Mas mahirap na mga compound para sa mabigat na tungkulin o mabilis na paghawak
o Na-optimize na balanse sa pagitan ng flexibility at tibay
• Pag-mount at Pagkatugma sa Interface
o Adaptation sa iba't ibang mga may hawak at vacuum system
o Pagtutugma ng laki ng thread at uri ng koneksyon (sukatan, BSP, NPT)
o Pagsasama sa iba't ibang mga elemento ng pag-mount o adapter
• Disenyo na Partikular sa Application
o Anti-slip surface pattern para sa mas mahusay na pagkakahawak
o Oil-resistant o chemical-resistant na materyales para sa malupit na kapaligiran
o Mataas na temperatura o mababang temperatura na pagpapasadya ng pagganap

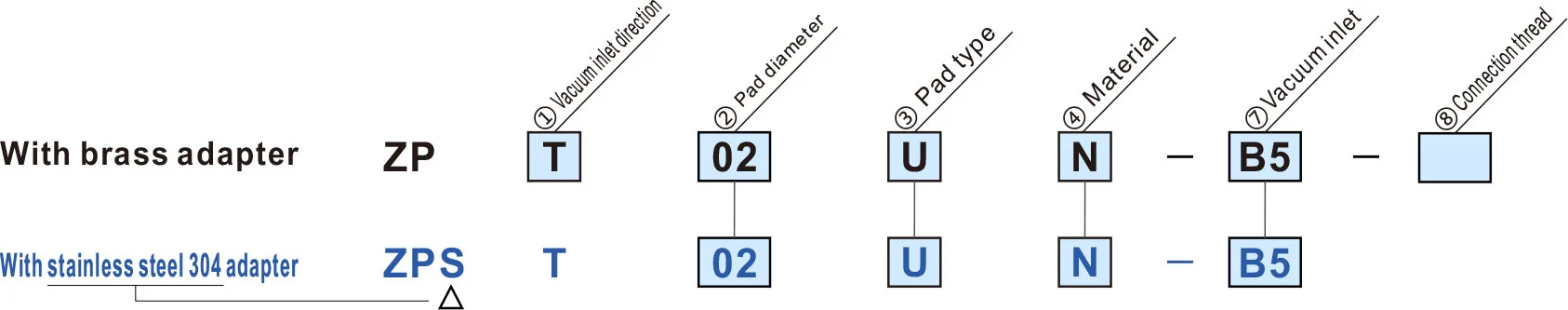

Paano Mag-order
|
③ Uri ng pad
② Pad diameter(mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3.5×7 | 4×10 | ||
| U | Flat Type/Oval Type | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Uri ng Bellows | — | — | ● | ● | — | — | — | — | — | — |
| UT | Uri ng Manipis na Flat | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Manipis na Flat Type na may Ribs | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Materyal | |
| N | NBR |
| S | Silicone na goma |
| U | Urethane na goma |
| F | FKM |
| GN | Conductive NBR |
| GS | Conductive silicone rubbe |
Ang asul na simbolo ay naka-customize na mga modelo
| Mga Dimensyon ng Pag-mount ng Adapter | |
| Kung ang isang adaptor ay gagawin ng customer, idisenyo ang adaptor na may mga sukat na ipinapakita nang tama. |
|
| ① Direksyon ng pagpasok ng vacuum | ⑦ Vacuum na pumapasok | ⑧ Thread ng koneksyon | |||||||
| T | Patayo |
|
A5A6 |
— | |||||
|
B4B5 |
— | |||||||
| R | Lateral |
|
0406 |
A5A6 |
|||||
|
B4B5 |
||||||||
| Y |
|
U4N4U6N6B5 |
A5A6 |
||||||
|
B4B5 |
||||||||
| ② Uri ng diameter ng pad (mm) | 02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2x4 | 3.5x7 | 4x10 | ||
| U | Flat Type/Oval Type | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Uri ng Bellows | — | — | ● | ● | — | — | — | — | — | — |
| UT | Uri ng Manipis na Flat | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Manipis na Flat Type na may Ribs | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Materyal | |
| N | NBR |
| S | Silicone na goma |
| U | Urethane na goma |
| F | FKM |
| GN | Conductive NBR |
| GS | Conductive silicone rubbe |
Ang asul na simbolo ay naka-customize na mga modelo.
| ⑧ Thread ng koneksyon | ||
| Ma le thread | A5 | M5 x 0.8 |
| A6 | M6 x 1.0 | |
| Babae ang thread | B4 | M4 x 0.7 |
| B5 | M5 x 0.8 | |
| ⑦ Vacuum na pumapasok | |||
| Ma le thread | A5 | M5 x 0.8 | |
| A6 | M6 x 1.0 | ||
| Babae ang thread | B4 | M4 x 0.7 | |
| B5 | M5 x 0.8 | ||
| Ba rb fitting | U4 | Para sa ø4 soft tubing | M-5AU-4 |
| N4 | Para sa ø4 nylon tubing | M-5AN-4 | |
| U6 | Para sa ø6 soft tubing | M-5AU-6 | |
| N6 | Para sa ø6 nylon tubing | M-5AN-6 | |
| One-touch fitting | 04 | ø4 | |
| 06 | ø6 | ||
| ① Direksyon ng pagpasok ng vacuum | ⑦ Vacuum na pumapasok | |||||||||
| T | Patayo |
|
B3B5U4N4U6N60406 |
|||||||
| R | Lateral |
|
0406 |
|||||||
| Y |
|
U4N4U6N6B5 |
||||||||
|
③ Uri ng pad
② Pad diameter(mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3.5×7 | 4×10 | ||
| U | Flat Type/Oval Type | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Uri ng Bellows | — | — | ● | ● | — | — | — | — | — | — |
| UT | Uri ng Manipis na Flat | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Manipis na Flat Type na may Ribs | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Materyal | |
| N | NBR |
| S | Silicone na goma |
| U | Urethane na goma |
| F | FKM |
| GN | Conductive NBR |
| GS | Conductive silicone rubbe |
Ang asul na simbolo ay naka-customize na mga modelo.

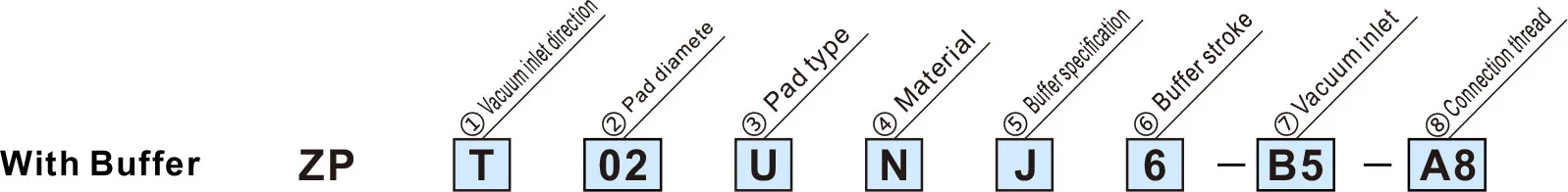

| ⑤ Pagtutukoy ng buffer | |
| J | Umiikot |
| K | Hindi umiikot |
| Si JN | Umiikot (Walang buffer plate) |
| KN | Hindi umiikot (Walang buffer plate) |
| ⑥ Buffer stroke | |
| 6 | 6 mm |
| 10 | 10 mm |
| 15 | 15 mm |
| 25 | 25 mm |
| ⑦ Vacuum na pumapasok | |||
| Ma le thread | A5 | M5 x 0.8 | |
| A6 | M6 x 1.0 | ||
| Babae ang thread | B3 | M3 x 0.5 | |
| B5 | M5 x 0.8 | ||
| Paglalagay ng barb | U4 | Para sa ø4 soft tubing | M-5AU-4 |
| N4 | Para sa ø4 nylon tubing | M-5AN-4 | |
| U6 | Para sa ø6 soft tubing | M-5AU-6 | |
| N6 | Para sa ø6 nylon tubing | M-5AN-6 | |
| One-touch fitting | 04 | ø4 | |
| 06 | ø6 | ||
| ⑧ Thread ng koneksyon | |
| A8 | M8 x 1.0 |
Mga pagtutukoy
| Lock ring/ Uri ng pad | Diametro/mga sukat ng pad | Aplikasyon | ||||||||||||||||
| 2×4 | 3.5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Walang Lock Ring | Uri ng Flat (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Para sa mga workpiece na may flat at undeformed surface |
| Uri ng Oval (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Para sa mga workpiece na may mga limitasyon sa adsorptionsurface | |
| Uri ng Manipis na Flat (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Para sa malambot na workpiece tulad ng manipis na sheet o vinyl. Maaaring mabawasan ang wrinkling o deformation sa panahon ng adsorption. | |
| Uri ng Manipis na Flat kasama si Ribs (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Para sa malambot na workpiece tulad ng manipis na sheet o vinyl. Maaaring tanggalin ang mga workpiece madaling salamat sa ribs |
|
| Uri ng Bellows (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Para sa paggamit kung saan walang puwang para sa buffer o para sa mga workpiece na may hilig na ibabaw | |
| Gamit ang Lock Ring | Uri ng Flat (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Para sa mga workpiece na may flat at undeformed surface |
| Uri ng Flat kasama si Ribs (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Para sa mga workpiece na madaling ma-deform. Ang mga workpiece ay madaling matanggal salamat sa mga tadyang | |
| Uri ng Bellows (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Para sa paggamit kung saan walang puwang para sa buffer o para sa mga workpiece na may hilig na ibabaw | |
| Malalim na Uri (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Para sa mga workpiece na may mga curved surface o para sa spherical workpieces | |
Materyal at Katangian ng Pad
⚪:Kaunti o walang impluwensya △:Maaaring gamitin depende sa mga kondisyon X:Hindi angkop
|
materyal
Mga katangian
|
Simbolo | Durometer HS (±5°) |
Kulay ng goma |
Nagpapatakbo temperatura saklaw (°C) |
Langis paglaban gasolina |
Langis paglaban benzol |
Base paglaban |
Acid paglaban |
Weatherability | Ozone paglaban |
Abrasyon paglaban |
Hindi tinatablan ng tubig | Solvent paglaban (Benzene, toluene) |
Aplikasyon |
| NBR | N | 50 | Itim | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Paglipat ng pangkalahatang gawain, Corrugated board, Veneer plate, Iron plate at iba pa |
| Silicone na goma | S | 45 ~ 50 | Puti | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Pag-alis mula sa die-casting, Manipis na trabaho, Food processor |
| Urethane na goma | U | 50 ~ 60 | kayumanggi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Corrugated board, Iron plate, Veneer plate |
| FKM | F | 60 | Itim | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Gawaing kemikal |
| Conductive NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pangkalahatang gawain ng semiconductor (Static electricity resistance) | |
| Conductive silicone rubbe | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (Static na kuryente) |
Ang talahanayan sa itaas ay sumasaklaw lamang sa mga pangkalahatang katangian ng paksang materyales na goma. Ang asul na simbolo ay mga customized na modelo.
Application outline ng mga bahagi ng pneumatic (vacuum suction cup) sa iba't ibang larangan ng industriya
I. Mga pangunahing lakas
II. Pagkuha ng mga aplikasyon ayon sa industriya
A. Medisina at industriyang medikal
A.1: Mga pangunahing kinakailangan:Malinis at walang polusyon (FDA/GMP compliant), banayad at hindi nakakapinsala, at pag-iwas sa cross-contamination
A.2 Mga pangunahing senaryo:
1. Pharmaceutical packaging: bote ng gamot / pharmaceutical plate / infusion bag pickup (food grade silicone suction cup, walang particle shedding)
2. Pagpupulong ng medikal na aparato: mga instrumentong pang-opera/mga medikal na catheter/mga piraso ng paghawak ng prosthesis (nababagay na negatibong presyon, proteksyon sa pagpapapangit)
3. Biological laboratory: petri dish/centrifuge tube/reagent card transfer (chemical resistant, sterile compatible)
B. Industriya ng electronics at semiconductor
B.1 Mga pangunahing kinakailangan:anti-static (10⁶-10¹¹Ω), precision positioning (error ≤0.01mm), scratch resistance
B.2 Mga pangunahing senaryo:
1. Chip/Semiconductor: paghawak ng wafer, chip packaging (porous ceramic/anti-static silicone suction cup, pare-parehong negatibong pressure para maiwasan ang pagkalagot)
2. PCB/Mga Component: Flexible na PCB, micro component (0402 resistors) na naka-mount sa ibabaw (manipis na silicone/gel/micro suction cup para maiwasan ang kulubot/punit)
3. Display: LCD/OLED panel, touch glass grab (mataas na transparent na materyal, walang mantsa at gasgas)
C. Industriya ng sasakyan at mga piyesa ng sasakyan
C.1 Mga pangunahing kinakailangan:malaking suction (solong suction disk ≥500N), multi-specification adaptation (metal/plastic/glass), non-slip
C.2 Mga pangunahing senaryo:
4. Paggawa ng katawan: steel plate / door frame handling welding (malaking diameter na goma / multi-suction cup array, anti-slip texture)
5. Salamin / Panloob: Pag-install ng windscreen, paglilipat ng ibabaw ng upuan sa balat (mga silicone na lumalaban sa temperatura / mga tasa ng pagsipsip ng espongha, proteksyon sa pagpapapangit)
6. Mga Bahagi: engine cylinder body / gearbox housing grab (vacuum + mechanical lock, anti-fall)
D. Industriya ng pagkain at packaging
D.1 Mga pangunahing kinakailangan:Food grade material (FDA certified), madaling linisin, lumalaban sa crush
D.2 Mga pangunahing senaryo:
1. Paghawak ng pagkain: mga inihurnong pagkain / sariwang karne / pag-uuri ng prutas (mababa ang suction na sponge suction cup, walang amoy at madaling hugasan)
2. Packaging automation: pagbubukas ng packaging bag, sterile carton molding (static elimination/ multi-point suction, angkop para sa manipis/hard packaging)
E. Logistics at warehousing industriya
E.1 Mga pangunahing kinakailangan:mahusay na pagbagay (multiple specifications ng mga kalakal), stable pressure, anti-fall
E.2 Mga pangunahing senaryo:
1. Paghawak ng karton: pag-uuri ng karton ng e-commerce (naaayos na hanay ng pagsipsip, presyon ng vacuum)
2. Plate/roll: Wood board/plastic film roll transfer (mahabang strip/annular suction cup, pare-parehong adsorption para maiwasan ang offset)
F. Bagong enerhiya at mga espesyal na industriya
F.1 Bagong enerhiya (lithium na baterya/pv):
1. Lithium battery plate (anti-static porous suction cup, anti-dust), photovoltaic glass (malaking suction silicone suction cup, walang scratch)
F.2 Paglimbag at papel
1. Pagkuha ng papel/naka-print na bagay (absorbent paper material, bahagyang negatibong pressure para maiwasan ang pagkapunit at kontaminasyon ng tinta)
III. Buod ng core adaptation logic
| Mga katangian ng workpiece | Programa sa adaptasyon ng pipette | Mga kaukulang senaryo sa industriya |
| Manipis / Marupok / Precision | Silicone/ceramic na materyal, micro negatibong presyon, micro suction nozzle | Mga elektronikong semiconductors, mga parmasyutiko |
| Mabibigat na bagay / Malaking sukat | Materyal na goma, malaking diameter ng suction cup, multi-suction cup array | Mga sasakyan, mga panel ng logistik |
| Kalusugan/Pag-iwas sa polusyon | Food/medical grade silicone, madaling linisin ang istraktura | Gamot, pagkain |
| Malambot / hindi regular na mga ibabaw | Sponge material, deformable suction cup | Mga interior ng kotse, pagkain |
| Mga kinakailangan sa antistatic | Antistatic silicone, tinulungan ng ion wind | elektronikong semi-conductor |
Manual sa Pag-install
PDF Download
Babala +Pag-iingat （Basahin Bago Gamitin）
PDF Download
Mga Hot Tags: Basic Without Lock Ring Vacuum Suction Cups ZP, China, Manufacturer, Supplier, Factory
Magpadala ng Inquiry
Impormasyon sa Pakikipag-ugnayan
-
Address
Xiaruan Village Baishi Town Yueqing City Zhejiang Province China
-
Tel
-
E-mail
Para sa mga katanungan tungkol sa mga vacuum suction cup, vacuum generator, pneumatic component accessories o listahan ng presyo, mangyaring iwanan ang iyong email sa amin at makikipag-ugnayan kami sa loob ng 24 na oras.
