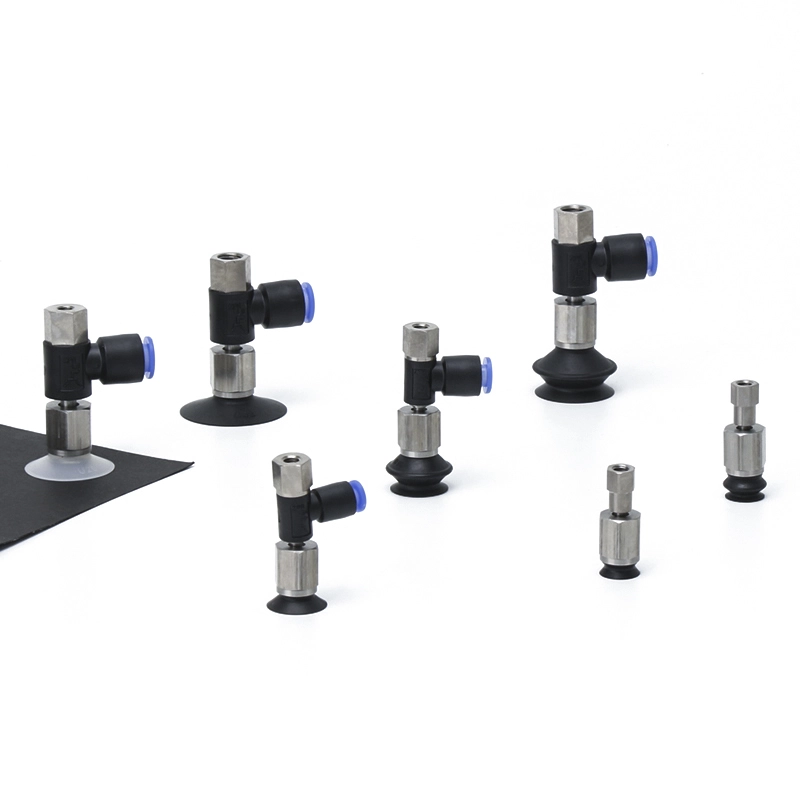

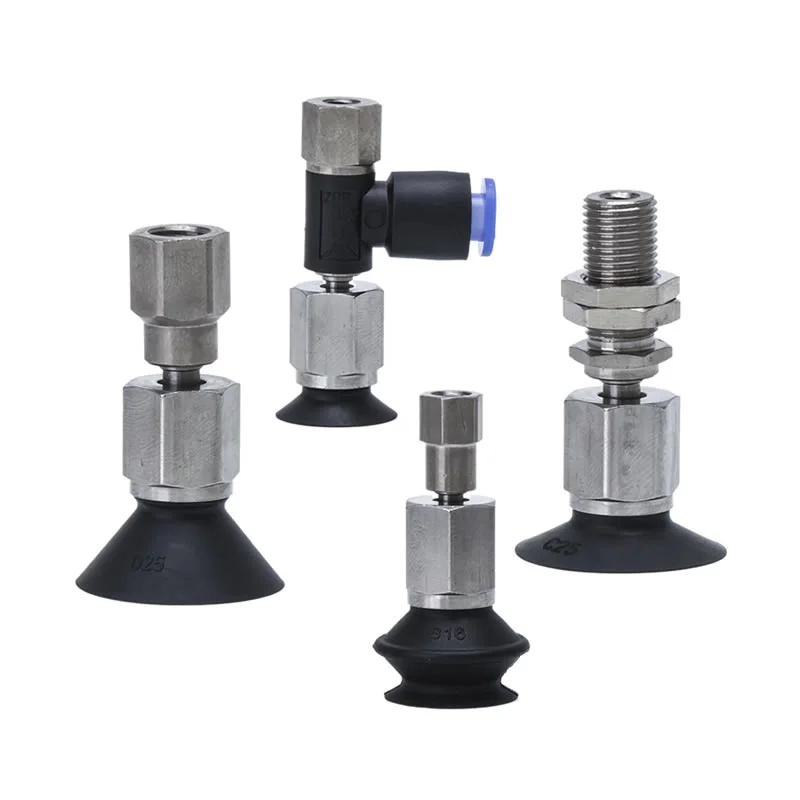

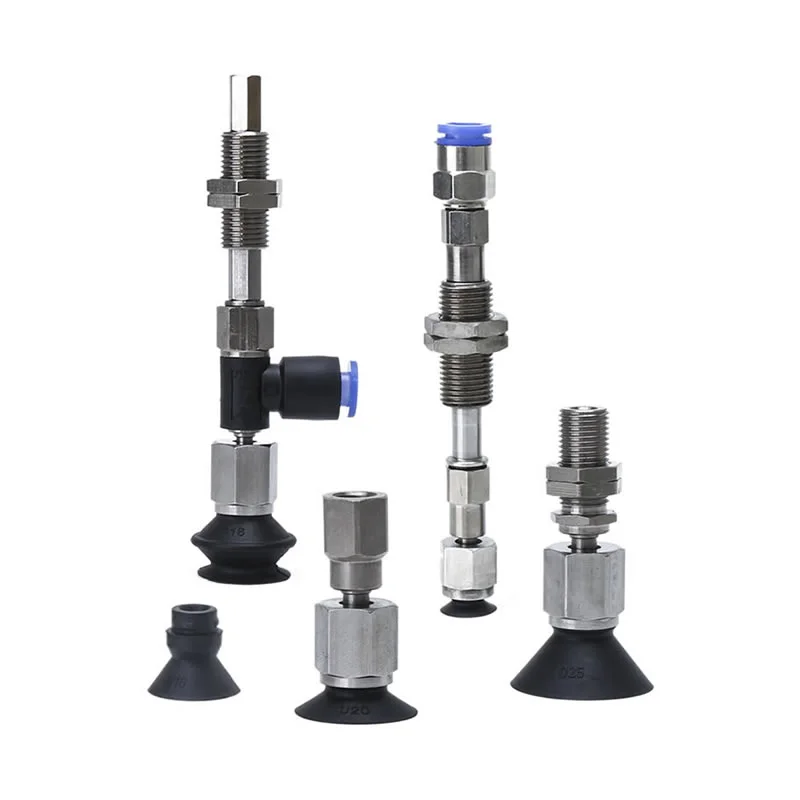

Basic Ball Joint Vacuum Suction Cups ZP
Uri ng ZPTF Series Ball Joint na May Adapter Vacuum Pad
Uri ng ZPTF Series Ball Joint na May Mga Buffer Vacuum Pad
ZPRF Series Ball Joint Type na May Adapter Vacuum Pad
Uri ng ZPRF Series Ball Joint na May Mga Buffer Vacuum Pad
Paglalarawan
Paano Mag-order
Mga Detalye / Materyal
Mga aplikasyon
mapagkukunan
Ang Commaelec ay isang nangungunang tagagawa ng China, ang ZP Series Basic-Type Ball-Joint Vacuum Suction Cup ay isang high-performance na pneumatic component na partikular na idinisenyo para sa paghawak ng hindi regular, hilig, o curved na workpiece. Ang disenyo nito ay may kasamang mekanismo ng ball-joint—na nakapagpapaalaala sa isang joint ng tao—sa suction cup connection point; ang tampok na ito ay nagbibigay-daan sa awtomatikong pag-align, na nagpapahintulot sa ball joint na malayang umikot kapag ang tasa ay nakipag-ugnayan sa isang hilig na ibabaw. Awtomatikong binabayaran nito ang mga angular na deviation sa panahon ng robotic gripping operations, at sa gayon ay pinipigilan ang vacuum leakage na dulot ng hindi perpektong sealing. Magagamit sa mga diameter na mula 10 mm hanggang 32 mm, nag-aalok din ang serye ng mga opsyonal na modelo na nilagyan ng buffer mechanism (Buffer), na nagtatampok ng mga stroke sa pagitan ng 6 mm at 50 mm, upang protektahan ang mga workpiece mula sa pinsalang dulot ng mekanikal na epekto.
Teknikal na Superyoridad
Ang Basic Ball Joint Vacuum Suction Cups ZP ay hindi lamang mga karaniwang bahagi; ang mga ito ay maraming gamit na idinisenyo para sa mga kapaligirang may mataas na pagganap.
1. Adaptive Swiveling Head Design
Ang pangunahing bentahe ng modelong ZPTF ay ang ball-joint swivel mechanism nito. Nagbibigay-daan ito sa suction cup na tumagilid at umikot, na awtomatikong umaayon sa anggulo ng workpiece. Ang tampok na ito ay makabuluhang pinahuhusay ang katatagan ng pang-industriya na paghawak, lalo na para sa mga bahagi ng katawan ng sasakyan o mga molded na plastik.
2. Komprehensibong Sukat at Saklaw ng Hugis
Upang matugunan ang magkakaibang mga pangangailangan sa aplikasyon, nag-aalok kami ng malawak na pagpipilian:
Saklaw ng Diameter:Mga sukat ng katumpakan mula sa minimum na 10mm hanggang 32mm.
Mga Uri ng Cup:Magagamit sa flat, ribbed, accordion (bellows), at malalalim na uri upang mahawakan ang lahat mula sa manipis na mga sheet hanggang sa mabibigat na texture na mga bagay.
3. Mga Flexible na Vacuum Outlet at Pag-install
Ang mga hadlang sa espasyo sa modernong makinarya ay nangangailangan ng mga flexible na layout. Ang aming Basic Ball Joint Vacuum Suction Cups na tampok na ZP:
Mga Opsyon sa Dual Outlet:Vertical at horizontal vacuum inlets para sa tuluy-tuloy na pagsasama sa mga compact space.
Iba't-ibang Pag-mount:Mga opsyon na magsama ng mga adapter o espesyal na buffer bracket para sa iniangkop na pag-install.
Mga Pangunahing Kalamangan
Katatagan ng Paghawak:Lalo na kapag humahawak ng mga curved car body panel, irregularly shaped injection-molded parts, o packaging boxes, tinitiyak ng ball-joint na disenyo ng Basic Ball Joint Vacuum Suction Cups ZP na ang mga antas ng vacuum ay nananatiling mataas.
Pagbabawas ng Ingay at Shock:Kapag ipinares sa isang buffer mount, ito ay epektibong sumisipsip ng kinetic energy kapag nakipag-ugnay, at sa gayon ay nagpapalawak ng kabuuang buhay ng serbisyo ng system.
Kakayahang umangkop sa Mga Espesyal na Kundisyon sa Pagpapatakbo:Halimbawa, sa industriya ng baterya ng lithium-ion, maaari itong gawing pasadyang ganap mula sa hindi kinakalawang na asero; sa kabaligtaran, sa industriya ng electronics, maaaring magamit ang mga anti-static na materyales.
Mga Sitwasyon ng Application
Mga Bahagi ng Sasakyan:Nakakapit ng mga curved na bahagi tulad ng mga windshield o panel ng pinto.
Pag-uuri ng Logistics:Paghawak ng mga pakete na may hindi pantay na ibabaw.
3C Electronics:Pagkamit ng tumpak na pagsipsip sa mga nakakulong na espasyo sa pamamagitan ng unibersal na pagsasaayos ng magkasanib na bahagi.
Paano Mag-order

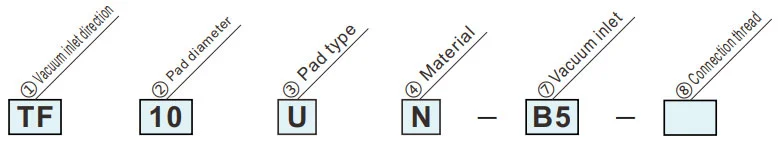

Uri ng ball joint na may adaptor
| ④Materyal | |
| N | NBR |
| S | Siliconerubber |
| U | Urethanerubber |
| F | FKM |
| GN | ConductiveNBR |
| GS | Conductivesiliconerubbe |
Ang berdeng simbolo ay mga customized na modelo
|
③ Uri ng pad
② Pad diameter(mm)
|
10 | 13 | 16 | 20 | 25 | 32 | ||||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | |||||||||
| U | Uri ng Flat | ● | ● | ● | ● | ● | ● | |||||||
| C | Flat Type na may Ribs | ● | ● | ● | ● | ● | ● | |||||||
| B | Uri ng Bellows | ● | ● | ● | ● | ● | ● | |||||||
| ①Vacuum inlet na direksyon | D | Malalim na Uri | ● | — | ● | — | ● | — | ||||||
| TF | Patayo |
|
⑦Papasok ng vacuum | Babaeng thread | B5 | M5 x0.8 | ● | ● | ||||||
| ⑧Connection thread | thread ng lalaki | A8 | M8 x1.0 | ● | — | |||||||||
| A10 | M10 x1.0 | — | ● | |||||||||||
|
⑦Papasok ng vacuum | Babaeng thread | B5 | M5 x0.8 | ● | — | ||||||||
| B8 | M8 x1.25 | ● | ● | |||||||||||
| B01 | Rc1/8 | ● | ● | |||||||||||
| RF | Lateral |
|
One-touch fitting | 04 | ø4 | ● | — | |||||||
| 06 | ø6 | ● | ● | |||||||||||
| 08 | ø8 | — | ● | |||||||||||
| ⑧Connection thread | Femalethread | B5 | M5 x0.8 | ● | ● | |||||||||
| B8 | M8 x1.25 | — | ● | |||||||||||

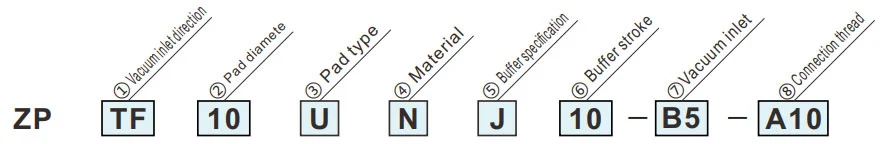

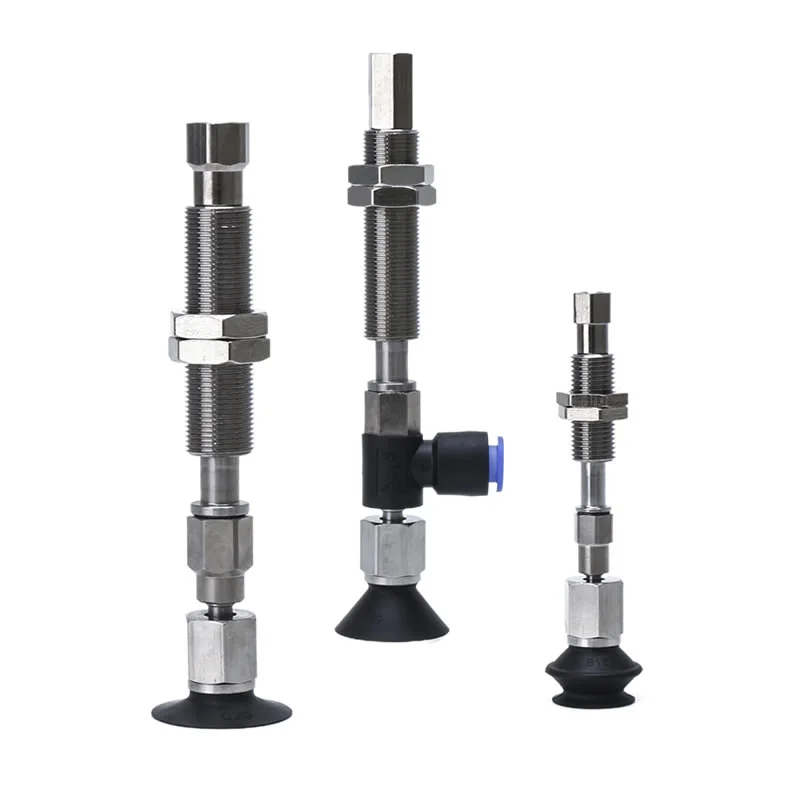

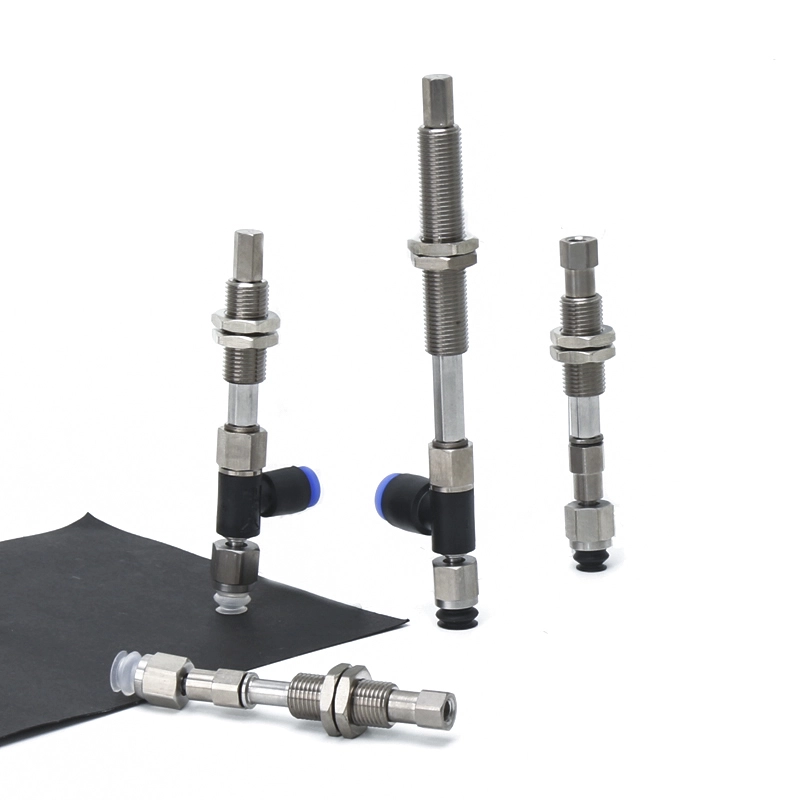

Uri ng ball joint na may buffer
| ④Materyal | |
| N | NBR |
| S | Silicone na goma |
| U | Urethane na goma |
| F | FKM |
| GN | Conductive NBR |
| GS | Conductive Silicone goma |
Ang berdeng simbolo ay mga customized na modelo
|
③ Uri ng pad
② Pad diameter(mm)
|
10 | 13 | 16 | 20 | 25 | 32 | |||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ||||||||
| U | Uri ng Flat | ● | ● | ● | ● | ● | ● | ||||||
| C | Flat Type na may Ribs | ● | ● | ● | ● | ● | ● | ||||||
| B | Uri ng Bellows | ● | ● | ● | ● | ● | ● | ||||||
| D | Malalim na Uri | ● | 一 | ● | 一 | ● | 一 | ||||||
| ⑥Buffer stroke | 10 | 10 mm | ● | ● | |||||||||
| 20 | 20 mm | ● | ● | ||||||||||
| 30 | 30 mm | ● | ● | ||||||||||
| 40 | 40 mm | ● | 一 | ||||||||||
| ①Vacuum inlet na direksyon | 50 | 50 mm | ● | ● | |||||||||
| TF | Patayo |
|
⑦Papasok ng vacuum | Babae thread |
B5 | M5x0.8 | ● | 一 | |||||
| B01 | Rc1/8 | 一 | ● | ||||||||||
| One-touch fitting | 04 | ø4 | ● | 一 | |||||||||
| 06 | ø6 | ● | ● | ||||||||||
| 08 | ø8 | 一 | ● | ||||||||||
| ⑧Connection thread | thread ng lalaki | A10 | M10×1.0 | ● | 一 | ||||||||
| A14 | M14x1.0 | 一 | ● | ||||||||||
| RF | Lateral |
|
⑦Papasok ng vacuum | 04 | ø4 | ● | 一 | ||||||
| 06 | ø6 | ● | ● | ||||||||||
| 08 | ø8 | 一 | ● | ||||||||||
| ⑧Connection thread | thread ng lalaki | A10 | M10×1.0 | ● | 一 | ||||||||
| A14 | M14×1.0 | 一 | ● | ||||||||||
| ⑤Espesipikasyon ng buffer | |
| J | Umiikot |
| K | Hindi umiikot |
Mga pagtutukoy
| Lock ring/ Uri ng pad | Diametro/mga sukat ng pad | Aplikasyon | ||||||||||||||||
| 2×4 | 3.5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Walang Lock Ring | Uri ng Flat (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Para sa mga workpiece na may flat at undeformed surface |
| Uri ng Oval (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Para sa mga workpiece na may mga limitasyon sa adsorptionsurface | |
| Uri ng Manipis na Flat (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Para sa malambot na workpiece tulad ng manipis na sheet o vinyl. Maaaring mabawasan ang wrinkling o deformation sa panahon ng adsorption. | |
| Uri ng Manipis na Flat kasama si Ribs (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Para sa malambot na workpiece tulad ng manipis na sheet o vinyl. Maaaring tanggalin ang mga workpiece madaling salamat sa ribs |
|
| Uri ng Bellows (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Para sa paggamit kung saan walang puwang para sa buffer o para sa mga workpiece na may hilig na ibabaw | |

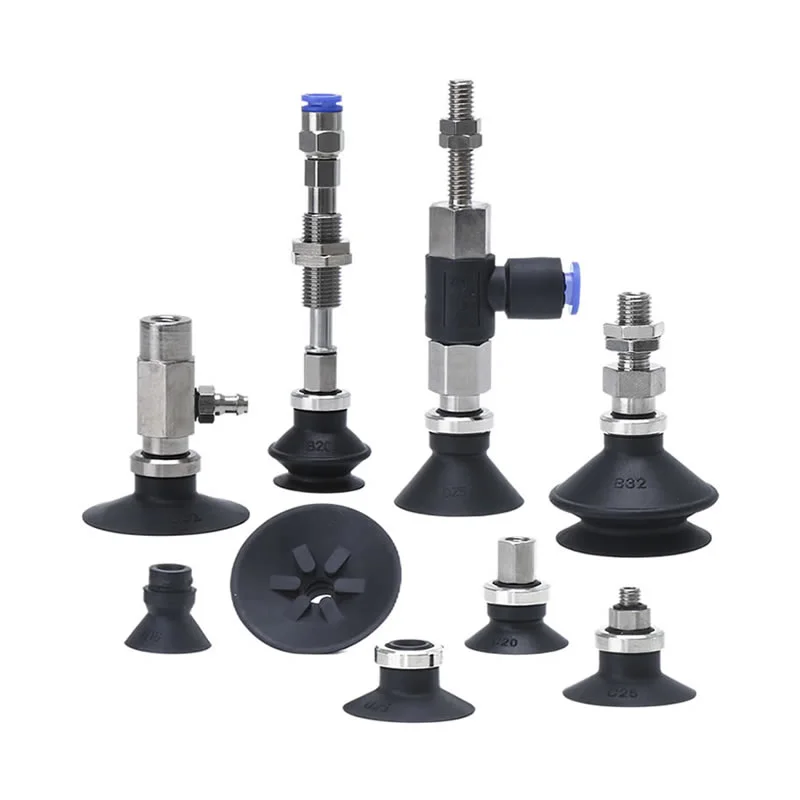

| Gamit ang Lock Ring | Uri ng Flat (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Para sa mga workpiece na may flat at undeformed surface |
| Uri ng Flat kasama si Ribs (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Para sa mga workpiece na madaling ma-deform. Ang mga workpiece ay madaling matanggal salamat sa mga tadyang | |
| Uri ng Bellows (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Para sa paggamit kung saan walang puwang para sa buffer o para sa mga workpiece na may hilig na ibabaw | |
| Malalim na Uri (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Para sa mga workpiece na may mga curved surface o para sa spherical workpieces | |
Materyal at Katangian ng Pad
⚪:Kaunti o walang impluwensya △:Maaaring gamitin depende sa mga kondisyon X:Hindi angkop
|
materyal
Mga katangian
|
Simbolo | Durometer HS (±5°) |
Kulay ng goma |
Nagpapatakbo temperatura saklaw (°C) |
Langis paglaban gasolina |
Langis paglaban benzol |
Base paglaban |
Acid paglaban |
Weatherability | Ozone paglaban |
Abrasyon paglaban |
Hindi tinatablan ng tubig | Solvent paglaban (Benzene, toluene) |
Aplikasyon |
| NBR | N | 50 | Itim | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Paglipat ng pangkalahatang gawain, Corrugated board, Veneer plate, Iron plate at iba pa |
| Silicone na goma | S | 45 ~ 50 | Puti | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Pag-alis mula sa die-casting, Manipis na trabaho, Food processor |
| Urethane na goma | U | 50 ~ 60 | kayumanggi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Corrugated board, Iron plate, Veneer plate |
| FKM | F | 60 | Itim | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Gawaing kemikal |
| Conductive NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pangkalahatang gawain ng semiconductor (Static electricity resistance) | |
| Conductive silicone rubbe | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (Static na kuryente) |
Ang talahanayan sa itaas ay sumasaklaw lamang sa mga pangkalahatang katangian ng paksang materyales na goma. Ang asul na simbolo ay mga customized na modelo.
Application outline ng mga bahagi ng pneumatic (vacuum suction cup) sa iba't ibang larangan ng industriya
I. Mga pangunahing lakas
II. Pagkuha ng mga aplikasyon ayon sa industriya
A. Medisina at industriyang medikal
A.1: Mga pangunahing kinakailangan:Malinis at walang polusyon (FDA/GMP compliant), banayad at hindi nakakapinsala, at pag-iwas sa cross-contamination
A.2 Mga pangunahing senaryo:
1. Pharmaceutical packaging: bote ng gamot / pharmaceutical plate / infusion bag pickup (food grade silicone suction cup, walang particle shedding)
2. Pagpupulong ng medikal na aparato: mga instrumentong pang-opera/mga medikal na catheter/mga piraso ng paghawak ng prosthesis (nababagay na negatibong presyon, proteksyon sa pagpapapangit)
3. Biological laboratory: petri dish/centrifuge tube/reagent card transfer (chemical resistant, sterile compatible)
B. Industriya ng electronics at semiconductor
B.1 Mga pangunahing kinakailangan:anti-static (10⁶-10¹¹Ω), precision positioning (error ≤0.01mm), scratch resistance
B.2 Mga pangunahing senaryo:
1. Chip/Semiconductor: paghawak ng wafer, chip packaging (porous ceramic/anti-static silicone suction cup, pare-parehong negatibong pressure para maiwasan ang pagkalagot)
2. PCB/Mga Component: Flexible na PCB, micro component (0402 resistors) na naka-mount sa ibabaw (manipis na silicone/gel/micro suction cup para maiwasan ang kulubot/punit)
3. Display: LCD/OLED panel, touch glass grab (mataas na transparent na materyal, walang mantsa at gasgas)
C. Industriya ng sasakyan at mga piyesa ng sasakyan
C.1 Mga pangunahing kinakailangan:malaking suction (solong suction disk ≥500N), multi-specification adaptation (metal/plastic/glass), non-slip
C.2 Mga pangunahing senaryo:
4. Paggawa ng katawan: steel plate / door frame handling welding (malaking diameter na goma / multi-suction cup array, anti-slip texture)
5. Salamin / Panloob: Pag-install ng windscreen, paglilipat ng ibabaw ng upuan sa balat (mga silicone na lumalaban sa temperatura / mga tasa ng pagsipsip ng espongha, proteksyon sa pagpapapangit)
6. Mga Bahagi: engine cylinder body / gearbox housing grab (vacuum + mechanical lock, anti-fall)
D. Industriya ng pagkain at packaging
D.1 Mga pangunahing kinakailangan:Food grade material (FDA certified), madaling linisin, lumalaban sa crush
D.2 Mga pangunahing senaryo:
1. Paghawak ng pagkain: mga inihurnong pagkain / sariwang karne / pag-uuri ng prutas (mababa ang suction na sponge suction cup, walang amoy at madaling hugasan)
2. Packaging automation: pagbubukas ng packaging bag, sterile carton molding (static elimination/ multi-point suction, angkop para sa manipis/hard packaging)
E. Logistics at warehousing industriya
E.1 Mga pangunahing kinakailangan:mahusay na pagbagay (multiple specifications ng mga kalakal), stable pressure, anti-fall
E.2 Mga pangunahing senaryo:
1. Paghawak ng karton: pag-uuri ng karton ng e-commerce (naaayos na hanay ng pagsipsip, presyon ng vacuum)
2. Plate/roll: Wood board/plastic film roll transfer (mahabang strip/annular suction cup, pare-parehong adsorption para maiwasan ang offset)
F. Bagong enerhiya at mga espesyal na industriya
F.1 Bagong enerhiya (lithium na baterya/pv):
1. Lithium battery plate (anti-static porous suction cup, anti-dust), photovoltaic glass (malaking suction silicone suction cup, walang scratch)
F.2 Paglimbag at papel
1. Pagkuha ng papel/naka-print na bagay (absorbent paper material, bahagyang negatibong pressure para maiwasan ang pagkapunit at kontaminasyon ng tinta)
III. Buod ng core adaptation logic
| Mga katangian ng workpiece | Programa sa adaptasyon ng pipette | Mga kaukulang senaryo sa industriya |
| Manipis / Marupok / Precision | Silicone/ceramic na materyal, micro negatibong presyon, micro suction nozzle | Mga elektronikong semiconductors, mga parmasyutiko |
| Mabibigat na bagay / Malaking sukat | Materyal na goma, malaking diameter ng suction cup, multi-suction cup array | Mga sasakyan, mga panel ng logistik |
| Kalusugan/Pag-iwas sa polusyon | Food/medical grade silicone, madaling linisin ang istraktura | Gamot, pagkain |
| Malambot / hindi regular na mga ibabaw | Sponge material, deformable suction cup | Mga interior ng kotse, pagkain |
| Mga kinakailangan sa antistatic | Antistatic silicone, tinulungan ng ion wind | elektronikong semi-conductor |
