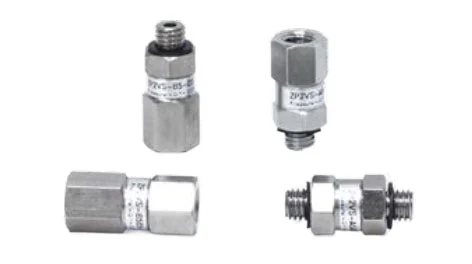

Vacuum Saving Valve ZP2Vs
ZP2VS Series Vacuum Saving Valves
Paglalarawan
Paano Mag-order
Mga Detalye / Materyal
Mga aplikasyon
mapagkukunan
Comma ZP2VS stainless steel vacuum logic valve — bumili ng pakyawan mula sa tagagawa sa pinakamagandang presyo. Ang compact M5 vacuum sequence valve na ito ay nagpapanatili ng system vacuum kapag ang isang generator ay nagpapakain ng maramihang mga suction cup, kaya ang isang solong un-gripped cup ay hindi na maaaring mag-collapse ng vacuum level sa iba. Ang all-stainless SUS304 construction ay ginagawang perpekto para sa zinc-free at copper-free zone sa food, pharmaceutical, electronics at cleanroom automation. Tatlong nakapirming laki ng orifice (0.3 / 0.5 / 0.7 mm), isang built-in na filter, at apat na porting na variant ang sumasaklaw sa mga suction cup hanggang Ø125 mm — mag-order online o humiling ng quote ngayon.
Unang-100-character na layout ng keyword (para sa sanggunian)
Comma ZP2VS stainless steel vacuum logic valve — bumili ng pakyawan mula sa tagagawa sa pinakamahusay
- Brand na salita: Comma
- Mga keyword ng produkto: ZP2VS, hindi kinakalawang na asero, vacuum logic valve
- Purchase-behavior words: bumili, pakyawan, tagagawa, presyo
Ang Vacuum Saving Valve ZP2Vs ay isang stainless steel vacuum logic valve (vacuum limiting / sequence valve) na idinisenyo para sa mga multi-cup vacuum handling system kung saan ang isang vacuum generator ay nagsisilbi ng ilang suction cup.
Sa mga conventional system, ang isang tasa na nabigong kunin ang isang workpiece ay patuloy na kumukuha ng hangin at hinihila pababa ang vacuum pressure ng buong system — humihina ang pagkakahawak sa mga bahaging hawak. Awtomatikong nalulutas ito ng ZP2VS: habang walang laman ang isang tasa, itinutulak ng daloy ng hangin ang elemento ng balbula na sarado at ang pagsipsip ay dumadaan lamang sa isang nakapirming orifice; kapag ang tasa ay tumatak sa isang workpiece, hinahayaan ng pinababang daloy ng pagsipsip ang spring na buksan ang elemento ng balbula at magpapatuloy ang buong daloy ng pagsipsip. Walang control wiring, walang switching work, walang manu-manong pagsasaayos kapag nagbabago ang mga workpiece.
Prinsipyo sa Paggawa
1. Walang workpiece (balbula sarado): Ang daloy ng hangin sa walang laman na tasa ay nagtutulak sa elemento ng resin valve na sarado. Limitado ang daloy ng pagsipsip sa nakapirming orifice (0.3 / 0.5 / 0.7 mm), kaya ang tasa ay kumukuha lamang ng maliit, tinukoy na airflow at napanatili ang vacuum ng system.
1. Hinawakan ang workpiece (bukas ang balbula): Bumaba nang husto ang daloy ng pagsipsip kapag tinatakpan ng tasa; dinaig ng spring force ang airflow force at binubuksan ang valve element, na naglalabas ng full suction flow sa pagitan ng elemento at housing para sa maximum na lakas ng hawak.
1. Blow-off release: Ang pagbibigay ng naka-compress na hangin sa pamamagitan ng parehong port ay mabilis at positibong pinapatay ang workpiece.
| # | Advantage | Benepisyo ng Customer |
| 1 | All-stainless SUS304 body at spring | Naaprubahan para sa zinc-free / copper-free na application (pagkain, pharma, electronics, baterya, cleanroom) |
| 2 | Pinipigilan ang pagbagsak ng vacuum sa mga walang laman na tasa | Ang isang vacuum generator ay ligtas na naghahain ng maraming tasa; maaasahang pagkakahawak kahit na may nawawala o hindi pantay na mga workpiece |
| 3 | Gumagana ang zero switching kapag nagbabago ang mga workpiece | Ganap na passive, self-regulating operation — walang kinakailangang re-programming o manual changeover |
| 4 | Built-in na filter (40 μm) | Pinoprotektahan ang elemento ng balbula at orifice mula sa kontaminasyon; mas mahabang agwat ng pagpapanatili |
| 5 | Compact M5 × 0.8 interface, hex 8 mm | Direktang ini-install sa mga cup fitting o manifold block sa mahigpit na robotic end-of-arm tooling |
| 6 | Blow-off kaya | Sinusuportahan ang positive-pressure air blow para sa mabilis at malinis na paglabas ng workpiece |
| 7 | Tatlong laki ng orifice (0.3 / 0.5 / 0.7 mm) | Mahusay na tumutugma sa laki ng tasa at kapasidad ng vacuum generator |
| 8 | Malawak na operating envelope | −100 ~ +0.7 MPa vacuum side pressure, 5–60 °C (walang pagyeyelo) fluid at ambient temperature |

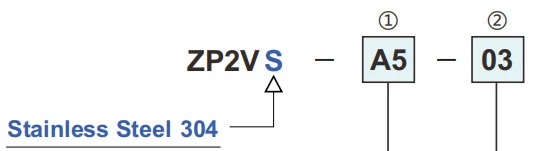

Paano Mag-order
- Ang pangkalahatang materyal ay 304 hindi kinakalawang na asero, na maaaring gamitin sa mga sitwasyon kung saan ang zinc at tanso ay ipinagbabawal.
- Maaaring paghigpitan ang pagbabawas ng presyon ng vacuum kahit na walang workpiece.
- Ang pagpapatakbo ng paglipat ay hindi kinakailangan kapag nagpapalit ng mga workpiece.
- Built-in na filter (40 μm).
| ① Thread ng Koneksyon | |||
| Simbolo | Thread | Side ng Vacuum Generator | Gilid ng Pad |

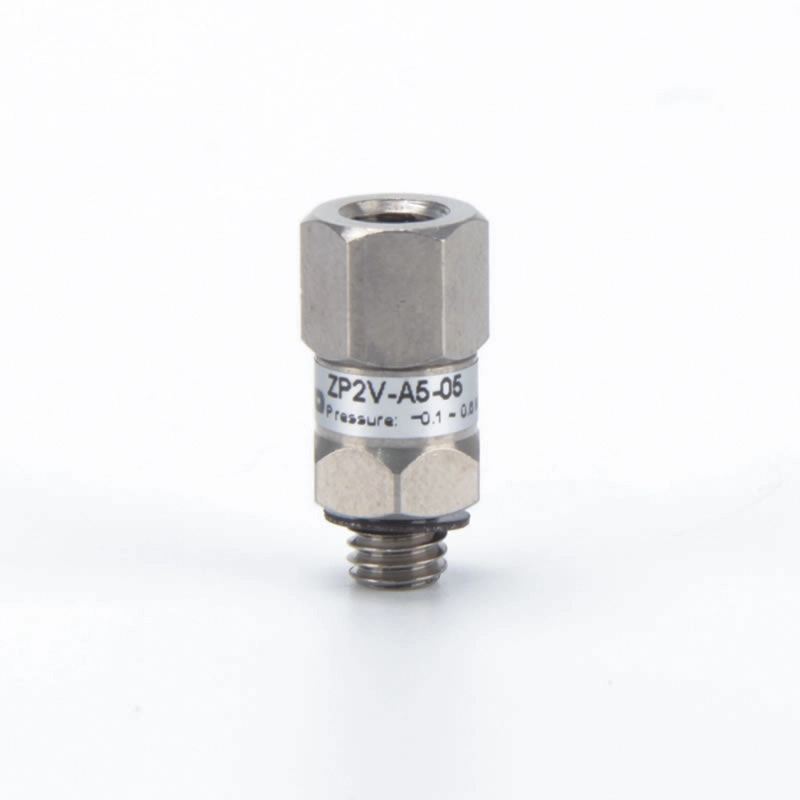

| A5 | M5×0.8 | Babaeng thread | Lalaking thread |

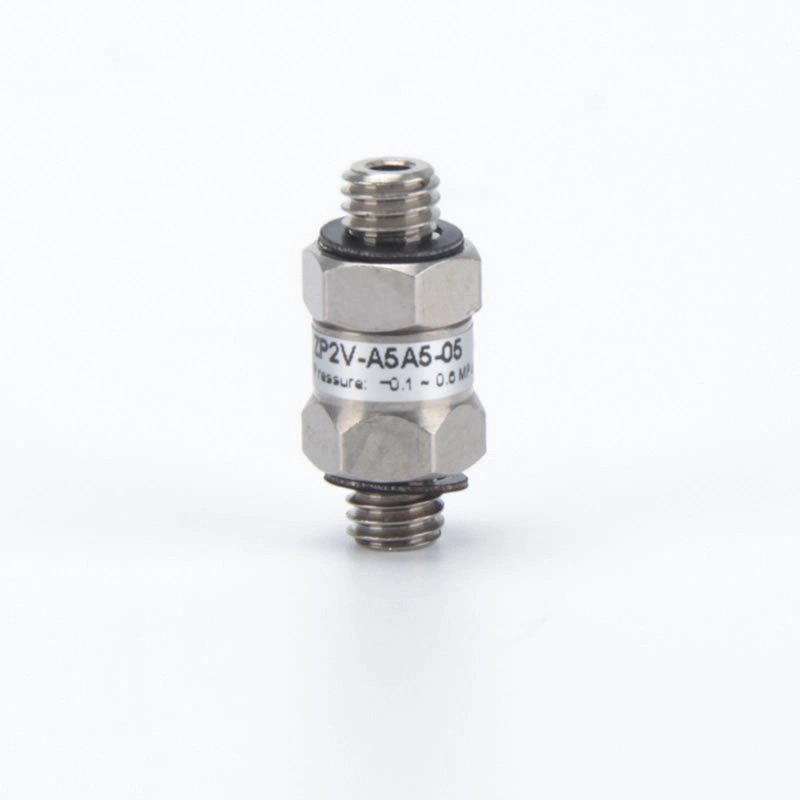

| A5A5 | M5×0.8 | Lalaking thread | Lalaking thread |
| B5 | M5×0.8 | Lalaking thread | Babaeng thread |
| B5B5 | M5×0.8 | Babaeng thread | Babaeng thread |
| ② Nakapirming Laki ng Orifice (mm) | |
| 03 | ø0.3 |
| 05 | ø0.5 |
| 07 | ø0.7 |
Mga pagtutukoy
| Nakapirming laki ng orifice (mm) | 0.3 | 0.5 | 0.7 |
| Fluid | Hangin | ||
| Max. saklaw ng operating pressure (MPa) | 0 ~ 0.7 | ||
| Max. operating vacuum pressure range (kPa) | 0 ~ -100 | ||
| Mga temperatura sa paligid at likido (℃) | 5 ~ 60 (Walang pagyeyelo) | ||
| Rating ng nominal na pagsasala ng elemento (μm) | 40 | ||
| Min. rate ng daloy ng pagpapatakbo (L/min) | 3 | 5 | 8 |
| Naaangkop na diameter ng pad (mm) | ≤25 | ||
Konstruksyon
| Hindi. | Paglalarawan | materyal |
| 1 | Katawan A | SUS304 |
| 2 | Katawan B | SUS304 |
| 3 | Balbula | dagta |
| 4 | tagsibol | SUS304 |
| 5 | Elemento | SUS304 |
| 6 | Gasket | dagta |
Mga Karaniwang Aplikasyon
• Robotic pick-and-place na may multi-cup grippers (sheet, glass, PCB, food trays)
• Paghawak ng mga linya na may nawawala o variable na mga workpiece — ang mga tasang may kulang sa isang bahagi ay hindi na nasisira ang vacuum para sa natitira
• Mga kinokontrol na kapaligiran na walang zinc / walang tanso: packaging ng pagkain at inumin, pharmaceutical filling, semiconductor at paggawa ng baterya
• Manifold-mounted vacuum distribution sa end-of-arm tooling
